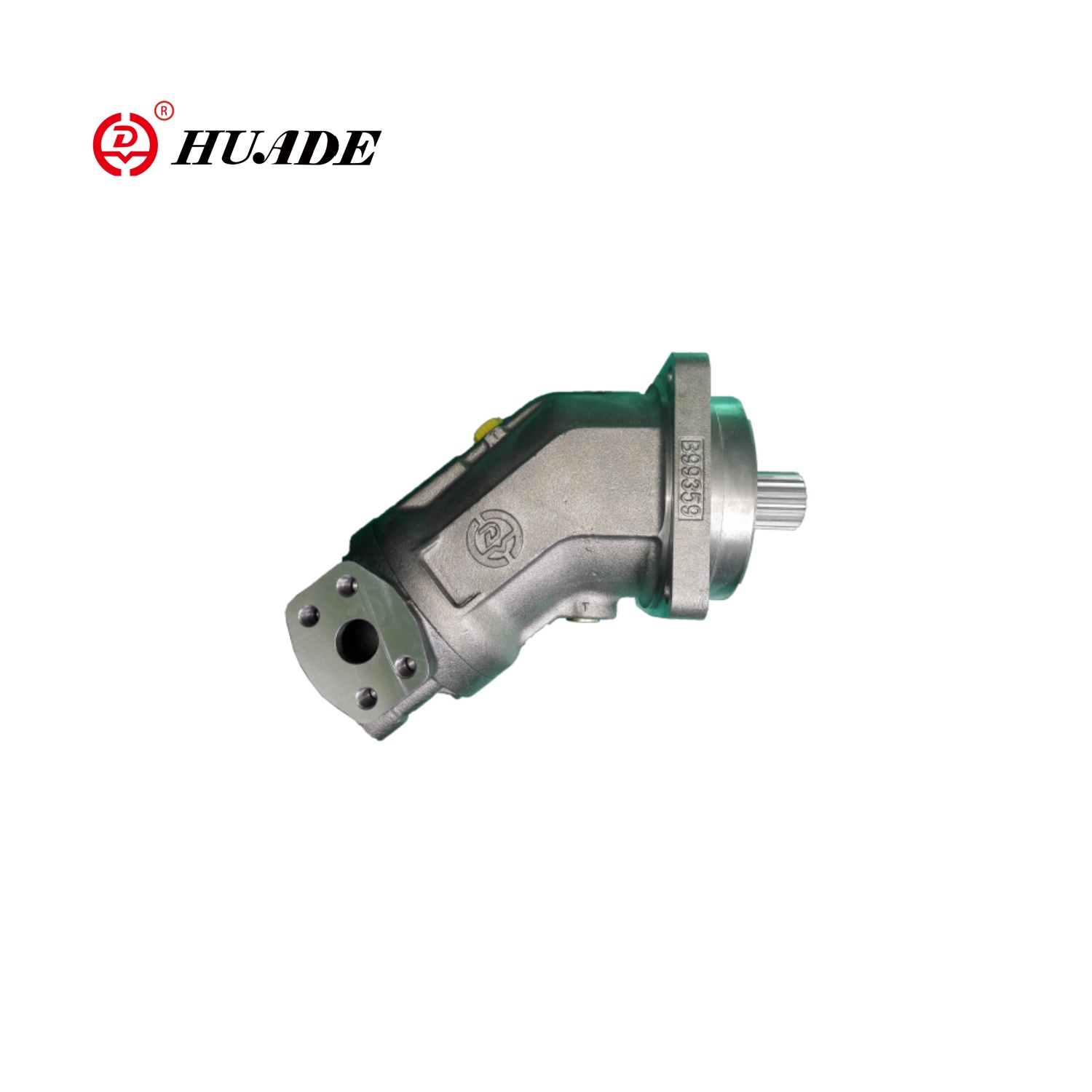

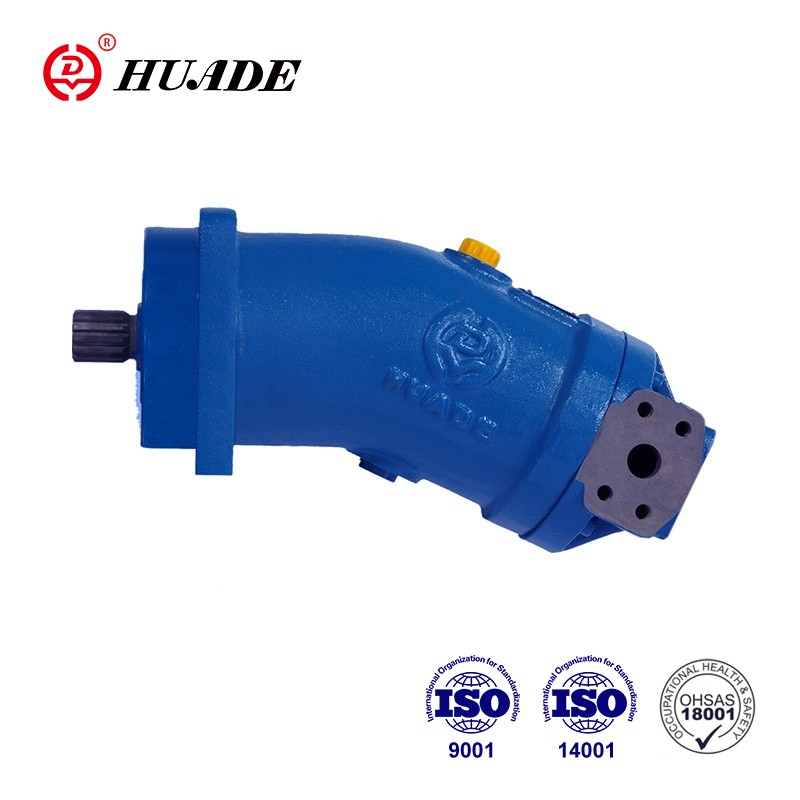

Động cơ cố định piston Axial A2FM

Động cơ cố định piston Axial A2FM có khả năng thích ứng và linh hoạt cực cao. Nó phù hợp cho cả ứng dụng mạch mở và đóng. Động cơ có các đặc điểm của thiết kế nhỏ gọn, hiệu quả tổng thể cao, và ứng dụng kinh tế và thực tế.

Tham số sản phẩm của động cơ cố định piston trục A2FM

■ SEAF SEAF TAPLING áp suất cho phép

Tuổi thọ dịch vụ của con dấu trục bị ảnh hưởng bởi tốc độ của đơn vị piston trục và áp suất thoát nước (áp suất trường hợp).

Áp suất chênh lệch trung bình của 2 bar giữa vỏ và áp suất xung quanh có thể không vượt quá ở nhiệt độ hoạt động bình thường.

Đối với áp suất chênh lệch cao hơn ở tốc độ giảm, xem sơ đồ. Các gai áp lực nhất thời (t <0,1 s) lên đến 10 bar được cho phép. Tuổi thọ dịch vụ của con dấu trục giảm khi tăng tần số tăng áp lực.

Áp suất trường hợp phải bằng hoặc cao hơn áp suất xung quanh.

■ Phạm vi nhiệt độ

Con dấu trục FKM có thể được sử dụng cho nhiệt độ thoát nước từ -25 ° C đến +115 ° C

Đối với các trường hợp ứng dụng dưới -25 ° C, cần có niêm phong trục NBR (phạm vi nhiệt độ cho phép -40 ° C đến +90 ° C). NBR trục NBR trong văn bản đơn giản khi đặt hàng. Vui lòng liên hệ với chúng tôi.

■ Hướng của dòng chảy

■ Phạm vi tốc độ

Không giới hạn NMIN tốc độ tối thiểu. Nếu tính đồng nhất của chuyển động là bắt buộc, NMIN tốc độ không được nhỏ hơn 50 vòng / phút. Xem bảng giá trị cho tốc độ tối đa.

■ Vòng bi dài

Kích thước 250 ～ 500

Đối với tuổi thọ lâu dài và sử dụng với chất lỏng thủy lực HF. Kích thước bên ngoài giống hệt nhau như động cơ với vòng bi tiêu chuẩn. Chuyển đổi tiếp theo sang vòng bi lâu dài là có thể.

☑baring và vỏ bọc thông qua cổng U được khuyến nghị.

■ Dòng chảy xả ... Khuyến nghị

Cổng	Cổng cho	Sơ đồ
A, b T	Cổng làm việc Cổng thoát nước

Tính năng sản phẩm và ứng dụng của động cơ cố định piston Axial A2FM

Đặc trưng:

Động cơ HD-A2FM Kích thước 5 ~ 500 Series 6

Áp suất danh nghĩa 400 bar/áp suất tối đa 450 bar

▶ Cố định động cơ với nhóm quay piston thon dọc theo thiết kế trục uốn cong, cho

Ổ đĩa thủy tĩnh trong các mạch mở và đóng

▶ Để sử dụng trong các ứng dụng di động và đứng yên, tốc độ đầu ra là

phụ thuộc vào dòng chảy của máy bơm và sự dịch chuyển của động cơ.

▶ Kích thước tốt nghiệp tốt cho phép thích ứng sâu rộng đối với trường hợp ổ đĩa

▶ Mật độ công suất cao, kích thước nhỏ, tổng hiệu suất cao, đặc điểm khởi đầu tốt, thiết kế kinh tế, piston thon một mảnh với vòng piston để niêm phong.

Ứng dụng:

Động cơ chuyển vị cố định trục A2FM Axial được sử dụng rộng rãi trong máy móc di động và các dịp công nghiệp khác nhau, chẳng hạn như máy xúc, cần cẩu, máy xúc lật, con lăn, máy trộn bê tông và máy móc và thiết bị hạng nặng khác, cũng như luyện kim, khai thác, dầu khí, công nghiệp hóa học và các công nghiệp hóa chất khác lĩnh vực công nghiệp.
