Hệ thống thủy lực là xương sống của vô số ứng dụng công nghiệp, từ thiết bị xây dựng và máy móc sản xuất đến các hệ thống hàng không vũ trụ và các thành phần ô tô. Tại trung tâm của các hệ thống này là một mạng lưới các van điều khiển dòng chảy, áp suất và hướng của chất lỏng thủy lực. Trong số các thành phần quan trọng này, van 2 chiều là một trong những yếu tố cơ bản nhất nhưng cần thiết nhất trong thiết kế mạch thủy lực.

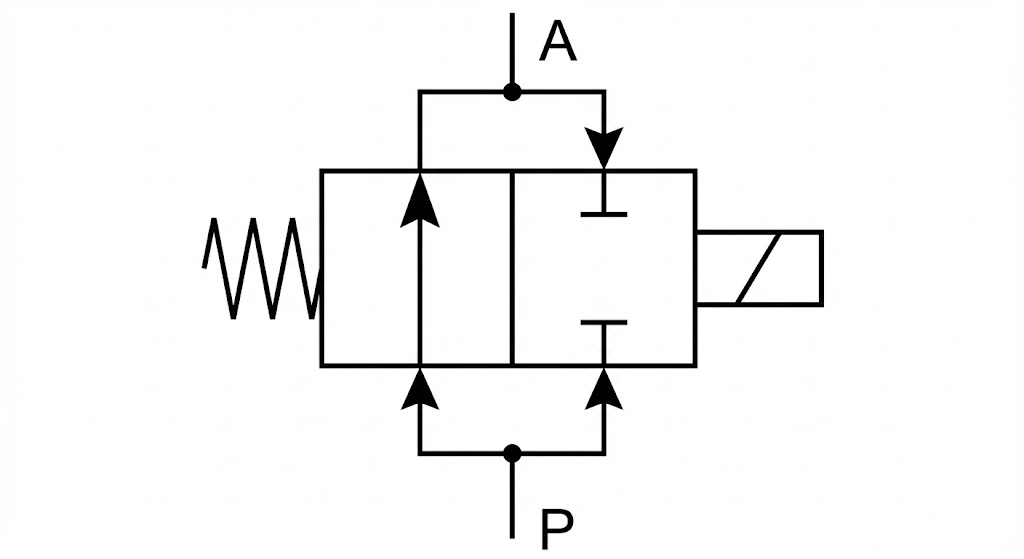

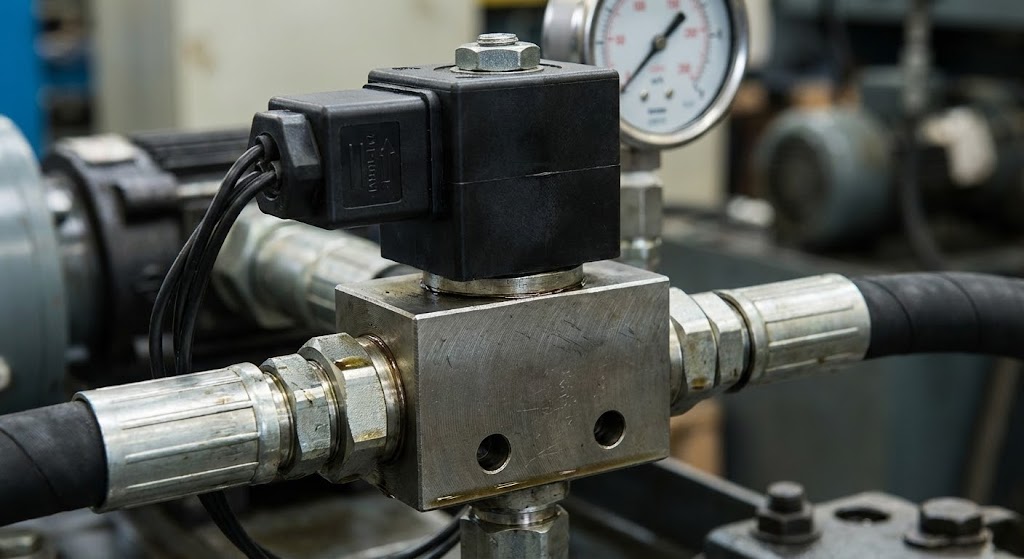

Một van 2 chiều, còn được gọi là van hai cổng, là một thành phần thủy lực đơn giản nhưng quan trọng, điều khiển dòng chất lỏng qua một đường dẫn duy nhất. Không giống như các van đa cổng phức tạp hơn, van 2 chiều có chính xác hai điểm kết nối: cổng đầu vào và cổng đầu ra. Thiết kế đơn giản này làm cho nó trở thành giải pháp hoàn hảo cho các ứng dụng điều khiển dòng chảy cơ bản, nơi bạn cần cho phép hoặc chặn hoàn toàn dòng chất lỏng.
Nguyên tắc cơ bản đằng sau van 2 chiều là hoạt động nhị phân-nó hoàn toàn mở hoặc đóng hoàn toàn. Khi mở, chất lỏng thủy lực có thể chảy tự do từ đầu vào đến ổ cắm. Khi đóng, van tạo ra một con dấu hoàn toàn, ngăn chặn bất kỳ chuyển động chất lỏng nào qua hệ thống. Chức năng bật/tắt này làm cho các van 2 chiều không thể thiếu cho các ứng dụng yêu cầu điều khiển dòng chảy chính xác và cách ly hệ thống.

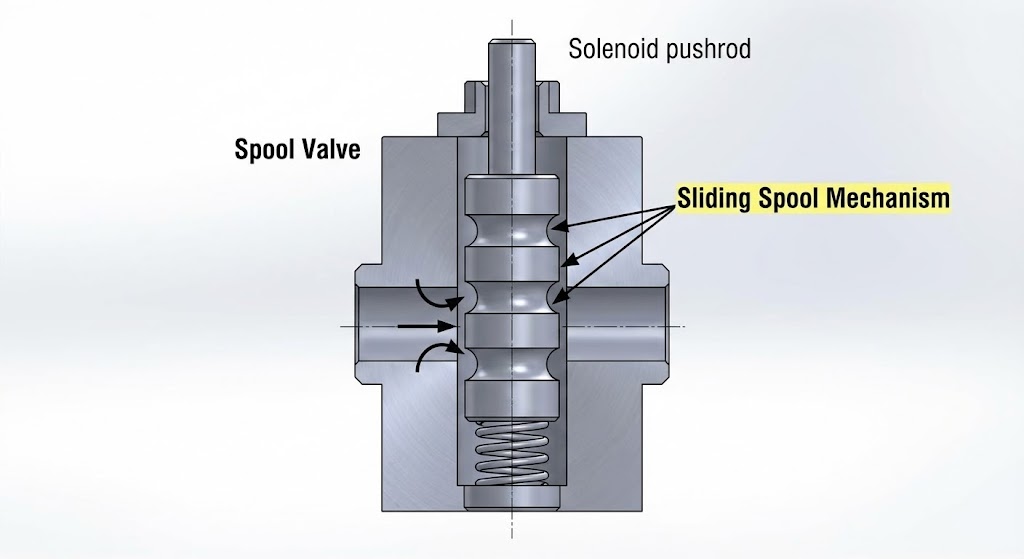

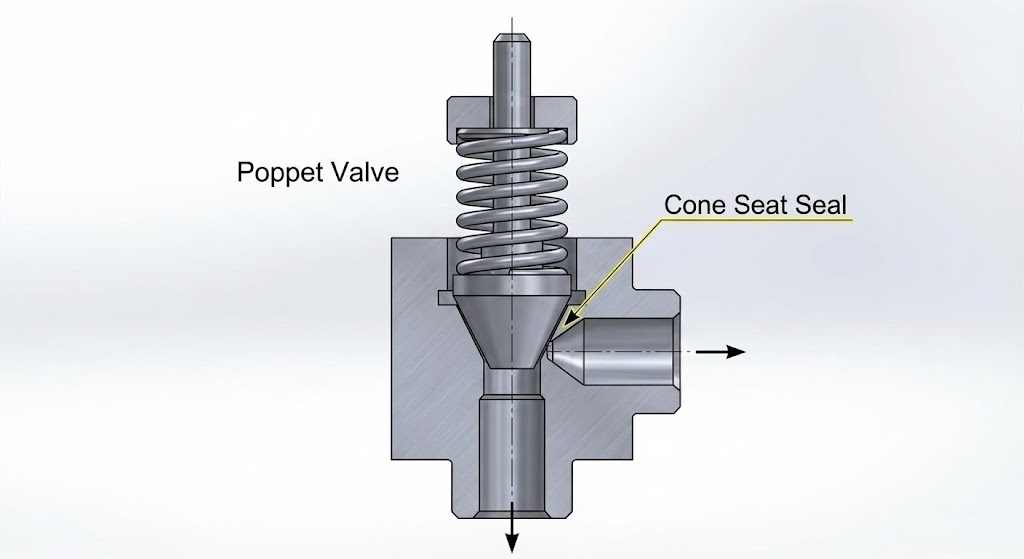

Hoạt động của van 2 chiều phụ thuộc vào cơ chế bên trong của nó, thường liên quan đến một yếu tố di chuyển như poppet, bóng hoặc ống. Khi van nhận được tín hiệu truyền động - dù là thủ công, khí nén, thủy lực hoặc điện - phần tử bên trong này di chuyển để mở hoặc đóng đường dẫn dòng chảy.
Ở vị trí đóng, phần tử van tạo ra một con dấu chặt chẽ so với ghế van, ngăn chặn hiệu quả dòng chất lỏng. Con dấu phải đủ mạnh để chịu được áp lực hoạt động của hệ thống mà không bị rò rỉ. Khi được kích hoạt đến vị trí mở, phần tử van di chuyển ra khỏi ghế, tạo ra một lối đi rõ ràng cho chất lỏng thủy lực chảy qua.
Thời gian đáp ứng và đặc điểm dòng chảy của van 2 chiều là các yếu tố quan trọng trong hiệu suất hệ thống. Các van 2 chiều thủy lực hiện đại được thiết kế để cung cấp khả năng chuyển đổi nhanh chóng với áp suất tối thiểu khi mở, đảm bảo hoạt động hệ thống hiệu quả và điều khiển chính xác.
Thông thường mở so với thông thường đóng
Các van 2 chiều được phân loại dựa trên trạng thái mặc định của chúng khi không được kích hoạt. Các van thường đóng (NC) vẫn đóng cho đến khi được kích hoạt, làm cho chúng trở nên lý tưởng cho các ứng dụng an toàn trong đó dòng chảy nên bị chặn theo mặc định. Thông thường các van mở (không) cho phép dòng chảy ở trạng thái nghỉ và đóng khi được kích hoạt, phù hợp cho các ứng dụng trong đó dòng chảy liên tục là tiêu chuẩn.
Phương pháp truyền động
Van 2 chiều thủ công: Được vận hành bằng tay qua đòn bẩy, núm hoặc nút. Chúng thường được sử dụng trong các ứng dụng cần sự can thiệp của con người để kiểm soát hệ thống.
Van vận hành điện từ: Van điều khiển điện sử dụng lực điện từ để kích hoạt phần tử van. Họ cung cấp thời gian phản hồi nhanh chóng và có thể dễ dàng tích hợp vào các hệ thống điều khiển tự động.
Van vận hành phi công: Các van này sử dụng áp suất thủy lực để kích hoạt phần tử van chính, làm cho chúng phù hợp cho các ứng dụng áp suất cao trong đó hoạt động điện từ trực tiếp có thể không thực tế.
Van khí nén: Được kích hoạt bởi không khí nén, các van này thường được sử dụng trong các môi trường nơi các thành phần điện có thể gây ra rủi ro an toàn.
Các ứng dụng trong hệ thống thủy lực
Van 2 chiều phục vụ nhiều chức năng quan trọng trên các ứng dụng thủy lực khác nhau:

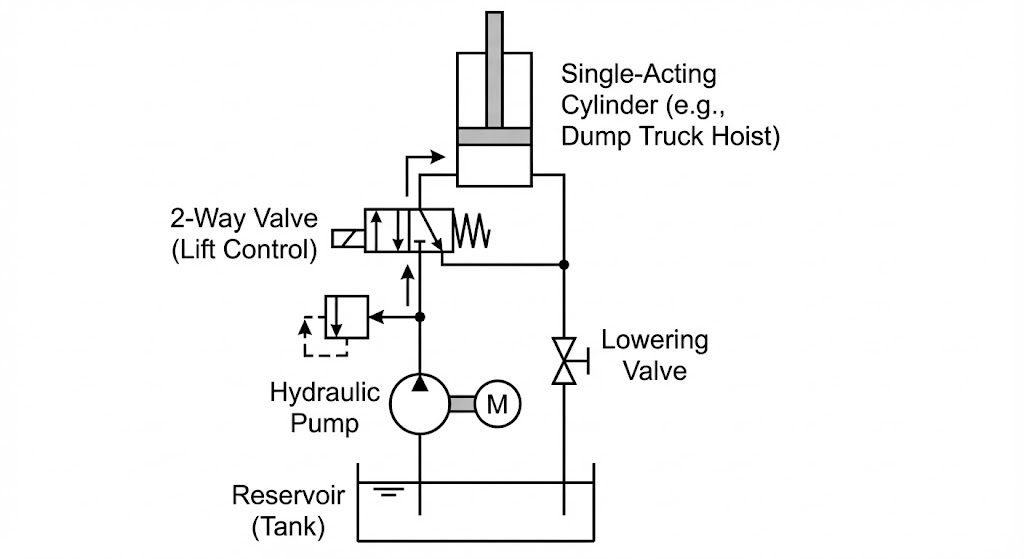

Một trong những cách sử dụng chính của van 2 chiều là cách ly hệ thống. Họ hoàn toàn có thể tắt dòng thủy lực đến các nhánh mạch cụ thể, cho phép các quy trình bảo trì hoặc tắt máy khẩn cấp. Trong các thiết bị thủy lực di động như máy xúc hoặc cần cẩu, van 2 chiều cung cấp các chức năng an toàn quan trọng bằng cách cách ly các chuyển động nguy hiểm khi các nhà khai thác đang thực hiện bảo trì.
Trong khi các van 2 chiều chủ yếu là các thiết bị bật/tắt, chúng đóng một vai trò quan trọng trong các chiến lược kiểm soát dòng chảy. Bằng cách nhanh chóng đạp xe giữa các vị trí mở và đóng, chúng có thể điều chỉnh hiệu quả tốc độ dòng chảy trung bình trong các hệ thống điều khiển điều chế độ rộng xung (PWM). Kỹ thuật này ngày càng phổ biến trong các hệ thống thủy lực hiện đại tìm kiếm hiệu quả cải thiện và kiểm soát chính xác.
Hỗ trợ kiểm soát định hướng
Kết hợp với các van khác, các van 2 chiều góp phần vào các sơ đồ điều khiển định hướng phức tạp. Chúng có thể cô lập các bộ truyền động hoặc nhánh mạch cụ thể, cho phép các van định hướng khác hoạt động hiệu quả và an toàn hơn.
Các van giảm áp 2 chiều chuyên dụng bảo vệ hệ thống thủy lực khỏi điều kiện áp suất quá mức. Các van này vẫn đóng dưới áp suất vận hành bình thường nhưng mở tự động khi áp suất hệ thống vượt quá giới hạn an toàn, hướng chất lỏng dư thừa trở lại hồ chứa.
Sự đơn giản của các van 2 chiều mang lại một số lợi thế đáng kể cho thiết kế hệ thống thủy lực:
Độ tin cậy: Với ít các bộ phận chuyển động hơn các van đa cổng, van 2 chiều thường cung cấp độ tin cậy và tuổi thọ tuyệt vời. Thiết kế đơn giản của họ làm giảm khả năng thất bại cơ học và làm cho việc bảo trì đơn giản.
Hiệu quả chi phí: Thiết kế cơ bản và sản xuất đơn giản của van 2 chiều làm cho chúng hiệu quả về chi phí cao so với các loại van phức tạp hơn. Khả năng chi trả này làm cho chúng hấp dẫn đối với các ứng dụng trong đó các hạn chế về ngân sách là quan trọng.
Phản hồi nhanh: Nhiều van 2 chiều, đặc biệt là các phiên bản vận hành điện từ, cung cấp thời gian chuyển đổi cực nhanh. Khả năng đáp ứng nhanh này là rất quan trọng trong các ứng dụng yêu cầu thời gian và kiểm soát chính xác.
Tắt chặt chẽ: Khi được thiết kế và bảo trì đúng cách, các van 2 chiều cung cấp khả năng niêm phong tuyệt vời, ngăn ngừa rò rỉ nội bộ có thể làm tổn hại đến hiệu quả hoặc an toàn của hệ thống.
Tính linh hoạt: Mặc dù đơn giản, các van 2 chiều có thể được điều chỉnh theo nhiều ứng dụng thông qua các phương pháp, vật liệu và cấu hình hoạt động khác nhau.
Chọn van 2 chiều đúng cho một ứng dụng thủy lực đòi hỏi phải xem xét cẩn thận một số yếu tố:
Xếp hạng áp suất: Van phải có khả năng xử lý áp suất hoạt động tối đa của hệ thống với biên độ an toàn đầy đủ. Việc xếp hạng có thể dẫn đến sự cố van và các mối nguy hiểm an toàn tiềm ẩn.
Khả năng dòng chảy: Hệ số dòng chảy của van (CV) phải đủ để xử lý tốc độ dòng cần thiết mà không giảm áp lực quá mức. Các van không có thể tạo ra các tắc nghẽn hệ thống và giảm hiệu quả.
Thời gian đáp ứng: Các ứng dụng yêu cầu các van cần chuyển đổi nhanh với các đặc điểm phản hồi nhanh. Phương pháp truyền động ảnh hưởng đáng kể đến thời gian đáp ứng.
Môi trường hoạt động: Các yếu tố như nhiệt độ, mức độ ô nhiễm và độ rung ảnh hưởng đến lựa chọn van. Môi trường khắc nghiệt có thể yêu cầu vật liệu chuyên dụng hoặc các tính năng bảo vệ.
Tích hợp kiểm soát: Phương pháp truyền động của van phải tương thích với kiến trúc điều khiển của hệ thống. Các hệ thống hiện đại thường yêu cầu các van có khả năng phản hồi điện tử.
