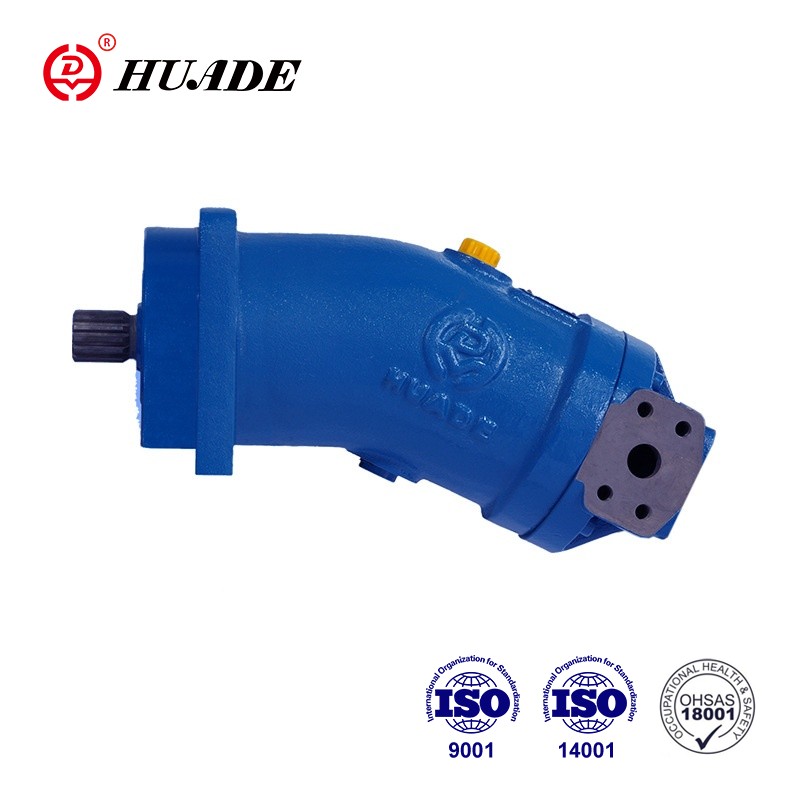

Động cơ cố định Piston hướng trục A2FE Series 6

Động cơ chuyển động cố định piston A2FE Series 6 đóng vai trò quan trọng trong máy móc công nghiệp. Do tốc độ cao, mô-men xoắn đầu ra lớn và tỷ lệ công suất trên trọng lượng cũng như hiệu suất tổng thể cao, nó là sự lựa chọn lý tưởng cho nhiều thiết bị công nghiệp. Hiệu suất làm việc vượt trội và ổn định của động cơ A2FE khiến nó trở thành nguồn điện được ưa chuộng trong nhiều thiết bị và máy móc công nghiệp.

 Thông số sản phẩm Động cơ cố định Piston hướng trục A2FE Series 6

■Phớt trục…Tải áp suất cho phép

�Tuổi thọ sử dụng của phốt trục bị ảnh hưởng bởi tốc độ của bộ phận piston hướng trục và áp suất xả vỏ (áp suất vỏ).

➢ Chênh lệch áp suất trung bình 2 bar giữa vỏ và áp suất xung quanh có thể không được vượt quá lâu dài ở nhiệt độ vận hành bình thường.

➡Để biết chênh lệch áp suất cao hơn ở tốc độ giảm, hãy xem sơ đồ.

Cho phép tăng đột biến áp suất tạm thời (t < 0,1 s) lên tới 10 bar. Tuổi thọ của phốt trục giảm khi tần suất xung áp suất tăng.

➡Áp suất trong trường hợp phải bằng hoặc cao hơn áp suất xung quanh

■ Hướng dòng chảy

■ Phạm vi tốc độ

➡ Không giới hạn tốc độ tối thiểu nmin. Nếu cần chuyển động đồng đều thì tốc độ nmin không được nhỏ hơn 50 vòng/phút. Xem bảng giá trị để biết tốc độ tối đa.

■ Vòng bi có tuổi thọ cao

Ø Kích thước 250.355

Ø Để có tuổi thọ sử dụng lâu dài và sử dụng được với dầu thủy lực HF. Kích thước bên ngoài giống hệt như động cơ có vòng bi tiêu chuẩn. Sau đó có thể chuyển đổi sang vòng bi có tuổi thọ cao.

➡ Nên xả ổ trục và vỏ qua cổng U.

■Cổng

Cổng	Cổng cho	Sơ đồ
A, B T	Cảng làm việc Cổng thoát nước

Tính năng sản phẩm và ứng dụng của động cơ cố định Piston hướng trục A2FE Series 6

Đặc trưng:

Động cơ HD-A2FE Size 28~355 Series 6

Áp suất danh định 400 bar Áp suất tối đa 450 bar

■Động cơ cắm cố định có nhóm quay piston côn hướng trục uốn cong

thiết kế cho bộ truyền động thủy tĩnh trong mạch hở và mạch kín.

■ Tích hợp sâu rộng trong hộp số cơ nhờ lắp chìm

mặt bích nằm ở giữa vỏ (cực kỳ tiết kiệm không gian

sự thi công)

■ Kích thước nhỏ, Hiệu suất tổng thể cao, Đơn vị hoàn chỉnh, được lắp ráp sẵn và

đã thử nghiệm, Dễ lắp đặt, chỉ cần cắm vào hộp số cơ, Không

Thông số cấu hình cần quan sát khi cài đặt

Ứng dụng:

Động cơ chuyển động cố định piston hướng trục trục uốn A2FE có thể được sử dụng trong máy xây dựng, trạm bơm thủy lực, giàn khoan, máy nổ, thiết bị làm giấy, máy móc làm đường và các thiết bị khác để cung cấp hỗ trợ năng lượng ổn định và đáng tin cậy cho hoạt động của các thiết bị này.
