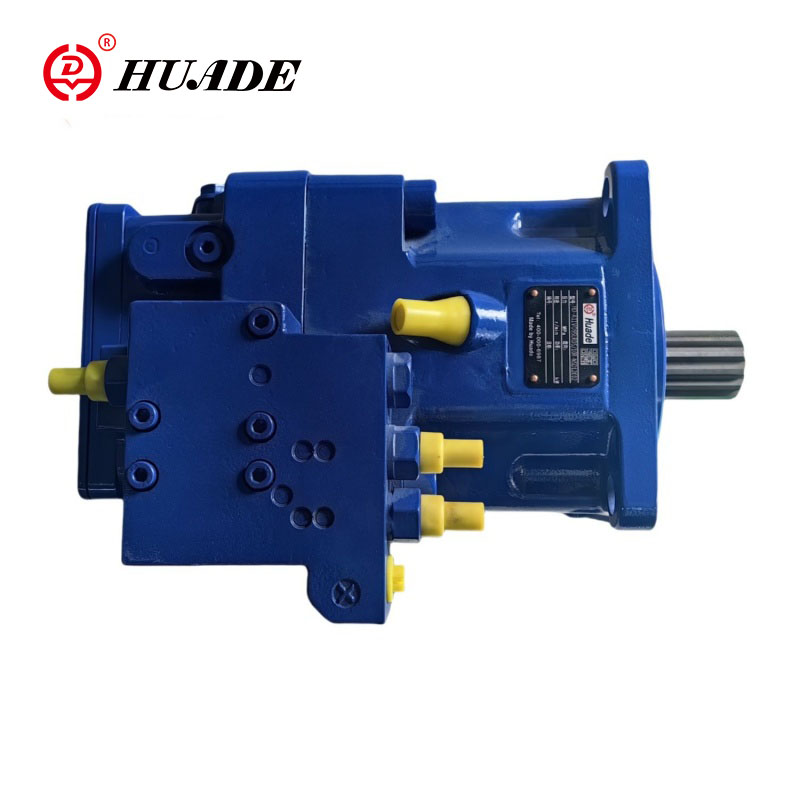

Bơm biến thiên hướng trục Piston A11VO

Máy bơm biến thiên piston hướng trục tấm swash A11VO thương hiệu Huade được sử dụng để truyền thủy tĩnh trong các hệ thống thủy lực mạch hở. Tốc độ dòng chảy của bơm piston hướng trục này tỷ lệ thuận với tốc độ truyền và chuyển vị. Bằng cách điều chỉnh góc tấm lắc, tốc độ dòng chảy có thể thay đổi liên tục. Máy bơm A11VO có thể sánh ngang với hiệu suất của Rexroth.

Thông số sản phẩm Bơm biến thiên hướng trục Piston A11VO

•Phạm vi áp suất hoạt động

◇Đầu vào------Áp suất tuyệt đối tại cổng S (cổng hút)

Phiên bản không có bơm sạc

Số nhịp tối thiểu---------- 0,8 bar

Nhịp tối đa---------- 30 thanh

Nếu áp suất > 5 bar, vui lòng hỏi Huade Thủy lực.

Phiên bản có bơm sạc

Số nhịp tối thiểu---------- 0,6 bar

Số nhịp tối đa---------- 2 thanh

◇Tốc độ tối đa cho phép (giới hạn tốc độ)

Tốc độ cho phép bằng cách tăng pas áp suất đầu vào tại cổng hút S hoặc ở mức Vg ≤Vg max

◇Outlet ----Áp suất tại cổng A hoặc B

Áp suất danh nghĩa pN---------- 350 bar

Áp suất tối đa Pmax ---------- 400 bar

Áp suất danh nghĩa: Áp suất thiết kế tối đa tại đó đảm bảo độ bền mỏi

Áp suất tối đa: Tối đa. áp suất vận hành cho phép trong thời gian ngắn (t <1s).

◇Áp suất vận hành tối thiểu

Cần có áp suất vận hành tối thiểu pB min trong đường dây dịch vụ của máy bơm tùy thuộc vào tốc độ, góc quay và độ dịch chuyển (xem sơ đồ).

◇Áp suất xả trường hợp

Áp suất xả trường hợp tại cửa T1 và T2 có thể cao hơn tối đa 1,2 bar so với áp suất cửa vào tại cửa S nhưng không cao hơn PL abs. tối đa -------------- 2 thanh.

Cần có một đường thoát nước kích thước đầy đủ, không hạn chế trực tiếp vào bể.

◇ Phạm vi nhiệt độ của vòng đệm trục

Vòng đệm trục FKM được phép sử dụng ở nhiệt độ xả vỏ từ -25oC đến +115oC.

•Ghi chú:

Đối với các ứng dụng dưới 25°C, cần có vòng đệm trục NBR (phạm vi nhiệt độ cho phép: -40°C đến +90°C).

Nêu rõ vòng đệm trục NBR bằng văn bản rõ ràng theo thứ tự.

Tính năng sản phẩm và ứng dụng của bơm biến thiên hướng trục Piston A11VO

Đặc trưng:

►Bơm piston hướng trục biến thiên có thiết kế tấm lắc cho truyền động thủy tĩnh trong hệ thống thủy lực mạch hở.

►Được thiết kế chủ yếu để sử dụng trong các ứng dụng di động.

►Máy bơm hoạt động trong điều kiện tự mồi, có điều áp trong bể hoặc với máy bơm nạp (cánh quạt) tích hợp tùy chọn.

►Có sẵn một loạt các tùy chọn điều khiển phù hợp với mọi yêu cầu ứng dụng.

►Tùy chọn điều khiển công suất có thể điều chỉnh được từ bên ngoài, ngay cả khi máy bơm đang chạy.

►Truyền động xuyên suốt thích hợp để thêm bơm bánh răng và bơm piston hướng trục lên đến cùng mức, tức là truyền động xuyên 100/%.

▶Luồng đầu ra tỷ lệ thuận với tốc độ truyền động và thay đổi vô hạn giữa qv max và qv min = 0.

Ứng dụng:

Máy bơm biến thiên piston hướng trục A11VO của Huade được sử dụng rộng rãi trong máy móc kỹ thuật và thiết bị công nghiệp nhẹ, luyện kim sắt thép và máy khai thác mỏ, tàu thủy, thiết bị mặt đất hàng không dân dụng, máy móc dầu khí và hóa dầu, máy móc xây dựng và đi bộ.
