Đã bao giờ xem một công việc xe tải rác và tự hỏi:"Làm thế nào để nó biết để nâng container đầu tiên, sau đó tiền boa nó một cách hoàn hảo?"Hoặc có thể bạn đã thấy robot nhà máy làm việc theo trình tự và suy nghĩ hoàn hảo,"Điều gì làm cho họ phối hợp như vậy?"
Câu trả lời có thể làm bạn ngạc nhiên - nó thường là một thiết bị đơn giản nhưng tuyệt vời được gọi là van trình tự áp suất. Và vào cuối hướng dẫn này, bạn sẽ hiểu chính xác làm thế nào những "bộ não cơ học" này giữ cho thế giới của chúng ta hoạt động trơn tru.

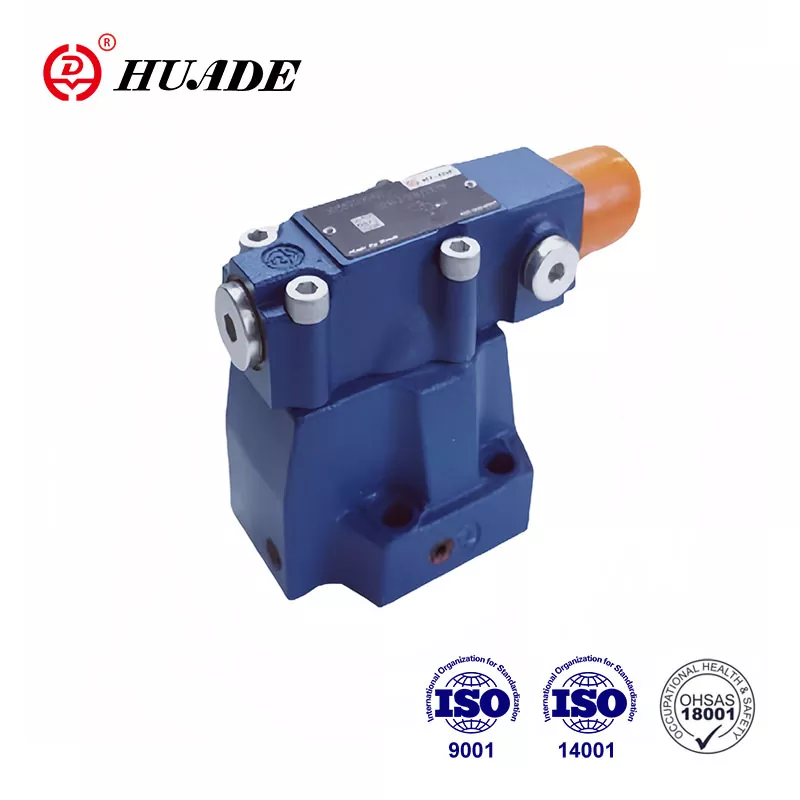

Van trình tự áp suất là gì? (Câu trả lời đơn giản)
Một van trình tự áp suất giống như mộtĐèn giao thông thông minh cho hệ thống thủy lực. Giống như một điều khiển đèn giao thông khi xe hơi có thể đi, van này điều khiển khi các bộ phận khác nhau của máy có thể bắt đầu hoạt động.
Đây là ý tưởng chính:Nó vẫn đóng (ánh sáng đỏ) cho đến khi áp suất tăng lên đến một mức cụ thể, sau đó mở (ánh sáng xanh) để cho dòng chất lỏng thủy lực đến thành phần tiếp theo. Điều này tạo ra trình tự tự động mà không cần bất kỳ máy tính hoặc điều khiển điện nào cần thiết.
Ví dụ nhanh:
Hãy suy nghĩ về việc làm bánh sandwich bơ đậu phộng:
Bước 1:Chuẩn bị bánh mì (hành động chính)
Chờ đợi:Đảm bảo bánh mì được định vị đúng
Bước 2:Thêm bơ đậu phộng (hành động thứ cấp)
Một van trình tự áp suất làm điều tương tự cho các máy - nó đảm bảo Bước 1 hoàn thành hoàn toàn trước khi Bước 2 bắt đầu.
Tại sao máy của bạn cần van trình tự áp suất
Tự hỏi tại sao chúng ta không thể để mọi thứ xảy ra cùng một lúc? Đây là lý do tại sao vấn đề giải trình tự thích hợp:
Không có kiểm soát trình tự, bạn sẽ có sự hỗn loạn. Hãy tưởng tượng nếu hộp số xe của bạn cố gắng thay đổi bánh răng trong khi động cơ vẫn khởi động hoặc nếu máy in 3D bắt đầu in trước khi giường được làm nóng. Đó chính xác là những gì xảy ra trong các hệ thống thủy lực mà không cần giải trình tự thích hợp.
Trường hợp kinh doanh (tại sao các kỹ sư yêu thích họ):
Không cần điện- Hoạt động trong môi trường nổ trong đó các thiết bị điện tử không thành công
Độ tin cậy chống đạn- Ít phần hơn có nghĩa là ít thất bại hơn (tuổi thọ điển hình: hơn 10 năm)
Tiết kiệm chi phí- Có thể thay thế các hệ thống PLC $ 5.000 bằng van $ 200
Duy trì sự đơn giản- Hầu hết các kỹ thuật viên có thể phục vụ họ bằng các công cụ cơ bản
Câu hỏi thực sự:Bạn muốn tin tưởng một chương trình máy tính hoặc một thiết bị cơ học đơn giản trong môi trường bẩn, áp suất cao? Hầu hết các kỹ sư có kinh nghiệm chọn cơ học mỗi lần.
Làm thế nào để một van trình tự áp suất hoạt động?
Nguyên tắc làm việc thực sự khá đơn giản:
Quy trình cơ bản:
Hành động chính bắt đầu- Xi lanh hoặc động cơ đầu tiên bắt đầu hoạt động
Áp lực tích tụ lên- Khi hành động đầu tiên hoàn tất, chất lỏng ngừng di chuyển và áp lực tăng lên
Valve mở ra- Khi áp suất đạt đến điểm đặt (như 400 psi), van trình tự mở ra
Hành động thứ cấp bắt đầu- Chất lỏng chảy vào xi lanh hoặc động cơ thứ hai
Hãy nghĩ về nó như một con đập trong một dòng sông. Đập (van trình tự) giữ nước trở lại cho đến khi mực nước (áp suất) đủ cao. Sau đó, nó mở các cổng để cho nước chảy xuống.
Các phần chính (những gì bên trong):
Thân van- Nhà ở chính (như một ngôi nhà)
Mùa xuân- Đặt "áp suất kích hoạt" (như khóa cửa)
Vít điều chỉnh- Quay số áp suất của bạn (như bộ điều chỉnh nhiệt)
Cổng thoát nước bên ngoài- Giữ cho các bài đọc chính xác (như lỗ giảm áp)
Cho mẹo:Thước cống bên ngoài là rất quan trọng - không có nó, áp lực có thể đánh lừa van vào không đúng lúc. Luôn chỉ định thoát nước ngoài trong thiết kế hệ thống của bạn.
Các loại van trình tự thủy lực: Bạn cần cái nào?
Bối rối về loại nào để chọn? Đây là sự cố sẽ cứu bạn khỏi những sai lầm tốn kém:
1. Các van trình tự thủy lực tác dụng trực tiếp
Nghĩ về nó như:Một cánh cửa lò xo đơn giản
Thời gian trả lời:Lightning Fast (2-10 mili giây)
Phạm vi áp suất:Tối đa 5.000 psi thường
Trị giá:Thân thiện với ngân sách ($ 50- $ 300)
Tốt nhất cho:Thiết bị di động nhỏ, ứng dụng chu kỳ nhanh
Nhược điểm:Có thể "nhảy" ở áp lực cao
2. Van trình tự áp suất vận hành thí điểm
Nghĩ về nó như:Một hệ thống hai giai đoạn tinh vi
Thời gian trả lời:Chậm hơn nhưng ổn định (≈100 mili giây)
Phạm vi áp suất:Lên đến 10.000 psi
Trị giá:Đầu tư cao hơn ($ 200- $ 1.500)
Tốt nhất cho:Báo chí công nghiệp lớn, sản xuất chính xác
Lợi thế:Sự ổn định vững chắc trong các điều kiện khác nhau
Bạn nên chọn cái nào?Nếu bạn cần tốc độ và sự đơn giản, hãy thực hiện trực tiếp. Nếu bạn cần độ chính xác và xử lý các luồng cao, điều hành phi công là câu trả lời của bạn.
Ứng dụng van trình tự áp suất: nơi bạn sẽ thấy chúng hoạt động
Tò mò nơi các van này thực sự hoạt động? Họ ở khắp mọi nơi - bạn có thể gặp họ hàng ngày mà không biết điều đó.
Sản xuất & Thiết bị công nghiệp
Trung tâm gia công CNC:Kẹp phôi → Bắt đầu cắt → Công cụ rút lại
Đúc phun:Đóng khuôn → tiêm nhựa → phần ra
Máy ép thủy lực:Vật liệu vị trí → Áp dụng áp suất → Giải phóng và đẩy ra
Ứng dụng máy móc di động
Xe tải rác:Nâng container → Mẹo và đổ → Quay trở lại vị trí
Thiết bị xây dựng:Triển khai Outriggers → Tải trọng lực nâng → Retract Boom
Máy móc nông nghiệp:Nâng cao triển khai → tham gia PTO → Khởi động Hoạt động
Hệ thống chuyên ngành
Kiểm soát xi lanh kính thiên văn:Mở rộng các phần theo trình tự thích hợp để hoạt động trơn tru
Hệ thống thủy lực nhiều giai đoạn:Phối hợp nhiều bộ truyền động không có điều khiển điện tử
Các mẫu?Bất cứ khi nào bạn thấy các thiết bị thủy lực làm mọi thứ theo thứ tự hoàn hảo, có khả năng một van trình tự phối hợp chương trình.
Van trình tự áp suất khác với các van khác như thế nào?
Thật dễ dàng để nhầm lẫn các van trình tự áp suất với các van tương tự khác. Đây là cách để phân biệt họ:
Van trình tự so với van cứu trợ
| Tính năng | Van trình tự | Van cứu trợ |
|---|---|---|
| Mục đích | Kiểm soát thứ tự hoạt động | Bảo vệ hệ thống khỏi áp suất cao |
| Trạng thái mặc định | Đóng | Đóng |
| Khi nó mở ra | Ở áp lực đã thiết lập để bắt đầu hành động tiếp theo | Chỉ khi áp lực quá cao |
| Nơi chất lỏng đi | Cho bộ truyền động tiếp theo | Quay lại xe tăng |
Van trình tự so với van giảm
| Tính năng | Van trình tự | Giảm van |
|---|---|---|
| Trạng thái mặc định | Thường đóng cửa | Bình thường mở |
| Những gì nó theo dõi | Áp lực đầu vào | Áp lực đầu ra |
| Mục đích | Bắt đầu hoạt động tiếp theo | Giới hạn áp lực hạ nguồn |
Hướng dẫn lựa chọn van trình tự thủy lực: Nhận đúng lần đầu tiên
Mệt mỏi vì đoán được van nào sẽ hoạt động? Đây là quy trình lựa chọn từng bước của bạn:
Bước 1: Biết các yêu cầu hệ thống của bạn
Áp suất hệ thống tối đa:Van phải xử lý 25% so với áp suất cao nhất của bạn
Tốc độ dòng mạch thứ cấp:Tính GPM cần thiết (van phải xử lý thêm 20%)
Độ chính xác cần thiết:± 50 psi cho sử dụng chung, ± 10 psi cho công việc chính xác
Nhu cầu thời gian đáp ứng:Nhanh (<50ms) hoặc ổn định (> 100ms)
Bước 2: Kiểm tra thực tế môi trường
Hãy tự hỏi mình những câu hỏi sau:
Phạm vi nhiệt độ là bao nhiêu? (Con dấu tiêu chuẩn hoạt động -10 ° F đến +200 ° F)
Môi trường bẩn đến mức nào? (Xem xét kháng ô nhiễm)
Loại chất lỏng thủy lực nào? (Dầu khí, tổng hợp, dựa trên sinh học?)
Bất kỳ mối quan tâm về bầu không khí bùng nổ? (Có thể yêu cầu chứng nhận đặc biệt)
Bước 3: Tính kích thước van của bạn
Công thức đơn giản cho khả năng dòng chảy:
Yêu cầu CV = Tốc độ dòng chảy (GPM)
Ví dụ:20 GPM Dòng thứ cấp với 100 psi Nhu cầu giảm áp suất có sẵn CV = 20 ÷ √100 = 2.0
Cho mẹo:Luôn kích thước van của bạn lớn hơn 20-30% so với tính toán để tránh hoạt động ở công suất tối đa.
Mẹo lắp đặt van trình tự áp suất: Tránh những sai lầm tốn kém
Sẵn sàng để cài đặt nhưng lo lắng về việc hiểu sai? Thực hiện theo các hướng dẫn thử nghiệm thực địa này:
Tham số thiết lập quan trọng
Đặt tính toán áp suất:Tải trọng chính + Biên độ an toàn 50-100 psi
Phối hợp van cứu trợ:Đặt van cứu trợ 150-200 psi trên van trình tự
Kết nối thoát nước ngoài:Luôn kết nối với xe tăng (không bao giờ cắm cổng này!)
Định hướng gắn kết:Thực hiện theo thông số kỹ thuật của nhà sản xuất (thường là bất kỳ vị trí nào ok)
Trình tự cài đặt hoạt động
Kiểm tra trước khi cài đặt:Xác minh tất cả các cổng và kết nối
Valve Mount:Sử dụng thông số kỹ thuật mô-men xoắn thích hợp (thường là 15-25 ft-lbs cho phụ kiện)
Đặt áp lực ban đầu:Bắt đầu thấp, điều chỉnh lên trong quá trình thử nghiệm
Chu kỳ kiểm tra:Chạy nhiều chu kỳ hoàn thành trước khi điều chỉnh cuối cùng
Fine-Tune:Điều chỉnh áp suất đặt cho hiệu suất tối ưu
Sai lầm tân binh thông thường:Đặt áp lực quá cao ban đầu. Luôn luôn bắt đầu thấp và hoạt động - tăng áp lực hơn so với sửa chữa thiết bị bị hư hỏng.
Xử lý sự cố của van trình tự: Khắc phục sự cố nhanh chóng
Hệ thống không giải trình tự đúng? Đây là lộ trình chẩn đoán của bạn:
Bài toán số 1: Hành động thứ cấp sẽ không bắt đầu
Triệu chứng:Xi lanh chính hoàn thành đột quỵ, nhưng thứ cấp không bao giờ kích hoạt
Chẩn đoán nhanh:Kiểm tra đồng hồ đo áp suất hệ thống trong quá trình hoàn thành đột quỵ chính
Giải pháp (theo thứ tự khả năng):
Áp suất của van trình tự thấp hơn
Đường thoát nước bị chặn rõ ràng
Thay thế lò xo yếu hoặc bị hỏng
Xác minh van cứu trợ không mở quá sớm
Bài toán số 2: Kích hoạt thứ cấp sớm
Triệu chứng:Cả hai hành động đều cố gắng xảy ra đồng thời
Nguyên nhân gốc:Đặt áp lực quá thấp hoặc tăng áp suất
Khắc phục chiến lược:Tăng áp suất đặt lên 25 psi cho đến khi đạt được trình tự thích hợp
Bài toán số 3: Hoạt động thất thường hoặc ồn ào
Những gì bạn sẽ nghe/thấy:Trò chuyện, rung động, đi xe đạp không nhất quán
Nghi phạm thông thường:Chất lỏng bị ô nhiễm, không khí trong hệ thống, các thành phần bên trong bị mòn
Kế hoạch hành động:
Kiểm tra độ sạch của chất lỏng (nên là ISO 18/16/13 hoặc tốt hơn)
Không khí chảy máu từ tất cả các điểm cao
Nếu vấn đề vẫn tồn tại, hãy xây dựng lại hoặc thay thế van
Mẹo chẩn đoán khẩn cấp:Nếu bạn mất thời gian sản xuất, tạm thời bỏ qua van trình tự và vận hành thủ công trong khi đặt hàng các bộ phận.
Bảo trì van trình tự áp suất: Tối đa hóa khoản đầu tư của bạn
Bạn muốn tránh thời gian chết bất ngờ? Các chiến lược bảo trì này sẽ giữ cho các van của bạn chạy trong nhiều thập kỷ:
Thói quen kiểm tra 90 ngày
Kiểm tra trực quan:Tìm kiếm rò rỉ bên ngoài, ăn mòn, phụ kiện lỏng lẻo
Xác minh áp lực:Xác nhận áp suất đặt không bị trôi (dung sai ± 25 psi)
Phân tích chất lỏng:Kiểm tra mức độ ô nhiễm và tình trạng chất lỏng
Đếm chu kỳ:Theo dõi các hoạt động để lập lịch bảo trì dự đoán
Nhiệm vụ bảo trì hàng năm
Hoàn thành hệ thống tuôn ra:Thay thế các bộ lọc và chất lỏng thủy lực
Hiệu chỉnh van:Đặt lại áp lực cho các thông số kỹ thuật ban đầu
Kiểm tra con dấu:Kiểm tra hao mòn trước khi chúng thất bại thảm khốc
Kiểm tra hiệu suất:Xác minh thời gian phản hồi và độ chính xác của áp suất
Thực tế ngân sách bảo trì:Chi tiêu 200 đô la/năm cho bảo trì phòng ngừa thường tiết kiệm 2.000 đô la+ trong việc sửa chữa khẩn cấp và mất sản xuất.
Mẹo bảo trì thông minh:Giữ một van dự phòng được cấu hình và sẵn sàng. Khi các vấn đề phát sinh, các van hoán đổi và xây dựng lại đơn vị thất bại ngoại tuyến - thời gian ngừng hoạt động tối thiểu, năng suất tối đa.
Xu hướng công nghệ van trình tự: Điều gì sắp tới tiếp theo
Tự hỏi nếu các van trình tự sẽ trở nên lỗi thời? Đây là những gì người trong ngành biết:
Tích hợp van thông minh
Cảm biến IoT:Theo dõi chu kỳ, nhiệt độ và áp suất trôi dạt
Phân tích dự đoán:AI dự đoán thất bại trước 30-60 ngày
Chẩn đoán từ xa:Kiểm tra sức khỏe của van từ điện thoại của bạn
Chi phí thực tế:Van thông minh có giá hơn 2-3x nhưng có thể giảm 40% chi phí bảo trì
Vật liệu và thiết kế nâng cao
Công nghệ phủ nano:Kéo dài tuổi thọ con dấu lên 300-500%
Thân van tổng hợp:Trọng lượng nhẹ hơn, khả năng chống ăn mòn tốt hơn
Nội bộ ma sát thấp:Giảm 15-25% tổn thất năng lượng
Cuộc tranh luận điện tử so với cơ học
Ưu điểm điều khiển điện tử:Có thể lập trình vô hạn, chính xác, giàu dữ liệu
Ưu điểm của van cơ học:Không cần lập trình, hoạt động không có điện, khắc phục sự cố đơn giản hơn
Thực tế công nghiệp:Ngay cả khi điện tử tiến lên, các van trình tự cơ học vẫn duy trì thị phần mạnh mẽ trong:
Ứng dụng nhạy cảm với chi phí
Môi trường nguy hiểm
Vị trí từ xa mà không có sức mạnh đáng tin cậy
Các hệ thống đơn giản trong đó các thiết bị điện tử thêm sự phức tạp không cần thiết
Điểm mấu chốt:Các van trình tự áp lực sẽ không đi đâu cả - chúng phát triển để thông minh hơn trong khi vẫn đáng tin cậy về mặt cơ học.
Các bước tiếp theo của bạn: Đưa kiến thức này vào hoạt động
Sẵn sàng để chỉ định, cài đặt hoặc khắc phục sự cố van trình tự áp suất? Đây là kế hoạch hành động của bạn:
Đối với các nhà thiết kế hệ thống:
Tính toán yêu cầu của bạnSử dụng các công thức kích thước được cung cấp
Chọn loại vanDựa trên tốc độ so với nhu cầu chính xác
Chỉ định cống thoát nước ngoài- Đừng để các nhà thầu rẻ tiền về điều này
Kế hoạch truy cập điều chỉnh- Kỹ thuật viên sẽ cảm ơn bạn sau
Đối với các nhóm bảo trì:
Bắt đầu thói quen kiểm tra 90 ngày đóngay lập tức
Cổ phiếu phụ tùng thông thường(lò xo, con dấu, ốc vít điều chỉnh)
Tài liệu hiện tại đặt áp lựctrước khi họ trôi dạt
Các nhà khai thác xe lửađể nhận ra các dấu hiệu cảnh báo sớm
Đối với người khắc phục sự cố:
Luôn kiểm tra những điều cơ bản trước- Áp suất, mức chất lỏng, điều kiện lọc
Giữ một thước đo áp suất tiện dụngcho chẩn đoán nhanh chóng
Nhớ quy tắc thoát nước ngoài- Nó khắc phục 60% sự cố van trình tự
Câu hỏi về ứng dụng cụ thể của bạn?Hầu hết các nhà sản xuất van cung cấp hỗ trợ kỹ thuật ứng dụng miễn phí - tận dụng chuyên môn của họ.
Suy nghĩ cuối cùng:Van trình tự tốt nhất là một van được chọn đúng, được cài đặt chính xác và được duy trì thường xuyên. Làm chủ những nguyên tắc cơ bản này, và bạn sẽ không bao giờ có vấn đề giải trình tự bí ẩn nữa.
