Những van này ở khắp mọi nơi xung quanh chúng ta. Bạn sẽ tìm thấy chúng trong máy xúc đào móng, xe nâng di chuyển hộp trong nhà kho và thậm chí trong hệ thống điều khiển máy bay. Nếu không có những van này, máy móc hạng nặng sẽ không thể điều khiển được.
Các van này hoạt động như thế nào?
Các bộ phận chính
Mỗi van điều khiển hướng thủy lực có ba bộ phận chính hoạt động cùng nhau:
1. Thân van
Thân van giống như ngôi nhà nơi mọi thứ diễn ra. Nó thường được làm từ vật liệu bền như thép hoặc nhôm. Bên trong có những lỗ được khoan cẩn thận gọi là cổng. Các cổng này có tên đặc biệt:
- Cổng P:Nơi chất lỏng có áp suất đi vào
- Cổng T:Nơi chất lỏng quay trở lại bể
- Cổng A và B:Nơi chất lỏng đi đến để di chuyển xi lanh hoặc động cơ
2. Phần tử điều khiển
Đây là bộ phận chuyển động thực sự điều khiển chất lỏng. Có hai loại chính:
Ống chỉ:Một mảnh tròn, trượt trông giống như một cây bút chì với phần rộng hơn. Khi nó trượt qua lại, nó sẽ mở ra và đóng lại những con đường khác nhau cho chất lỏng.
Con rối:Một mảnh hình nón có tác dụng giống như nút chai. Nó bịt kín rất chặt khi đóng nhưng có thể mở để cho chất lỏng đi qua.
3. Thiết bị truyền động
Đây là những gì di chuyển phần tử điều khiển. Các loại phổ biến bao gồm:
- Lò xo đẩy van về vị trí an toàn
- Solenoid (nam châm điện) di chuyển khi được cấp nguồn
- Đòn bẩy thủ công để vận hành bằng tay
- Điều khiển thí điểm sử dụng áp suất riêng của hệ thống
Chất lỏng chảy như thế nào
Hãy sử dụng một ví dụ đơn giản với xi lanh thủy lực:
Vị trí trung lập:Khi van ở vị trí giữa, xi lanh vẫn ở vị trí cố định. Tùy thuộc vào thiết kế van, chất lỏng có thể bị chặn hoặc được phép quay trở lại bể.
Mở rộng vị trí:Van kết nối cổng áp suất (P) với cổng A, gửi chất lỏng để kéo dài xi lanh. Đồng thời, chất lỏng từ phía bên kia của xi lanh chảy ngược qua cửa B về bể (T).
Rút lại vị trí:Bây giờ van chuyển mạch. Áp suất đi đến cổng B để rút xi lanh, trong khi chất lỏng quay trở lại từ cổng A về bể.
Các loại van điều khiển hướng thủy lực
Bởi thiết kế nội bộ
Van ống chỉ
Đây là loại phổ biến nhất. Ống trượt bên trong thân van để tạo ra các đường dẫn dòng chảy khác nhau.
Điểm tốt:
- Có thể xử lý các hoạt động phức tạp với nhiều vị trí
- Sức cản thấp đối với dòng chất lỏng
- Đa năng và được sử dụng rộng rãi
Không tốt lắm:
- Những khoảng trống nhỏ cho phép một số chất lỏng rò rỉ bên trong
- Có thể bị kẹt nếu chất lỏng bị bẩn
Van Poppet
Chúng sử dụng các phần tử hình nón hoặc hình quả bóng để bịt chặt vào ghế.
Điểm tốt:
- Hầu như không có rò rỉ nội bộ
- Làm việc tốt với chất lỏng bẩn
- Tuyệt vời để giữ tải nặng
Không tốt lắm:
- Giới hạn ở các chức năng bật/tắt đơn giản
- Cần thêm lực để hoạt động
Bằng cách chúng được vận hành
Van thủ công:Vận hành bằng tay sử dụng đòn bẩy, núm hoặc nút bấm. Đơn giản và đáng tin cậy nhưng cần có người ở đó để vận hành chúng.

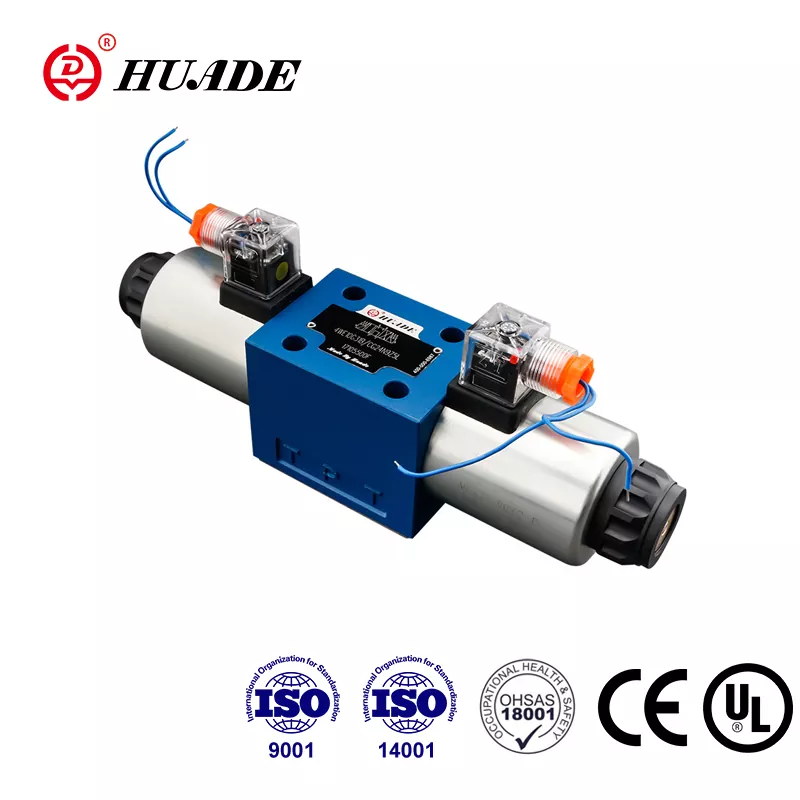

Van điện từ:Sử dụng năng lượng điện để hoạt động. Đây là những giải pháp hoàn hảo cho các hệ thống tự động và có thể được điều khiển bằng máy tính.
Van vận hành thí điểm:Sử dụng áp suất thủy lực của chính hệ thống để di chuyển van chính. Điều này giống như sử dụng một van nhỏ để điều khiển một van lớn - rất phù hợp cho các ứng dụng có lưu lượng cao.
Bằng cách kiểm soát độ chính xác
Van bật/tắt:Công tắc đơn giản có thể mở hoàn toàn hoặc đóng hoàn toàn. Giống như một công tắc đèn - nó bật hoặc tắt.
Van tỷ lệ:Chúng có thể mở một phần, giống như công tắc điều chỉnh độ sáng cho đèn. Bạn càng bật tín hiệu điều khiển lên thì van càng mở nhiều. Điều này giúp bạn kiểm soát tốc độ mượt mà.
Van servo:Loại chính xác nhất, được sử dụng trong các ứng dụng cần điều khiển cực kỳ chính xác, như máy bay hoặc thiết bị sản xuất chính xác.
Các tính năng và thông số kỹ thuật quan trọng
Chức năng trung tâm
Đối với van ống, những gì xảy ra ở vị trí trung tính (giữa) là rất quan trọng:
Trung tâm đóng:Tất cả các cổng đều bị chặn. Điều này khóa xi lanh tại chỗ nhưng làm cho máy bơm hoạt động khó khăn hơn.
Trung tâm mở:Cổng áp suất kết nối với bể. Điều này giúp tiết kiệm năng lượng bằng cách để máy bơm chạy không có áp suất nhưng xi lanh có thể bị trôi.
Trung tâm song song:Một sự thỏa hiệp giúp tiết kiệm năng lượng trong khi mang lại khả năng chịu tải tốt hơn.
Những con số hiệu suất chính
- Đánh giá áp suất:Van có thể xử lý bao nhiêu áp suất một cách an toàn. Thường được đo bằng PSI hoặc bar.
- Tốc độ dòng chảy:Có bao nhiêu chất lỏng có thể đi qua mỗi phút. Thường được đo bằng gallon mỗi phút (GPM) hoặc lít mỗi phút.
- Thời gian đáp ứng:Van phản ứng nhanh như thế nào với tín hiệu điều khiển. Quan trọng đối với các ứng dụng cần chuyển động nhanh.
- Giảm áp suất:Áp suất bị mất bao nhiêu khi chất lỏng chảy qua van. Thấp hơn là tốt hơn cho hiệu quả.
Ký hiệu và tiêu chuẩn van
Các kỹ sư sử dụng các ký hiệu đặc biệt để hiển thị các van trong sơ đồ thủy lực. Các ký hiệu này tuân theo tiêu chuẩn quốc tế (ISO 1219) nên các kỹ sư trên toàn thế giới có thể hiểu được chúng.
Biểu tượng van hiển thị:
- Các ô đại diện cho từng vị trí
- Mũi tên hiển thị đường dẫn dòng chảy
- Các dòng có dấu chữ T hiển thị đường dẫn bị chặn
- Các chữ cái (P, T, A, B) đánh dấu các cổng
- Ký hiệu cho lò xo và cuộn dây
Ví dụ: "van 4/3" có nghĩa là 4 cổng và 3 vị trí.
Ứng dụng phổ biến
Thiết bị xây dựng
Máy xúc sử dụng nhiều van điều khiển hướng để vận hành cần, tay đòn, gầu và đường ray một cách độc lập. Người vận hành sử dụng cần điều khiển gửi tín hiệu đến các van tỷ lệ để điều khiển trơn tru.
Chế tạo
Dây chuyền lắp ráp sử dụng các van này để điều khiển cánh tay robot, máy ép và hệ thống băng tải. Van vận hành bằng điện từ đáp ứng các lệnh của máy tính để xác định thời gian chính xác.
Nông nghiệp
Máy kéo hiện đại sử dụng các khối van tỷ lệ để điều khiển các dụng cụ như máy cày và máy gặt. Một số hệ thống thậm chí còn tích hợp với GPS để tự động hóa công việc tại hiện trường.
Hàng không vũ trụ
Máy bay sử dụng van trợ lực cực kỳ đáng tin cậy để điều khiển chuyến bay. Các van này phải hoạt động hoàn hảo ngay cả trong điều kiện khắc nghiệt.
Nhà sản xuất hàng đầu
Bosch Rexroth:Được biết đến với các loại van chất lượng cao với khả năng giám sát và điện tử tiên tiến.
Parker Hannifin:Cung cấp nhiều loại từ van công nghiệp cơ bản đến van thiết bị di động chuyên dụng.
Eaton (Vickers):Nổi tiếng với các loại van chịu tải nặng, hoạt động lâu dài trong điều kiện khắc nghiệt.
Danfoss:Chuyên về thủy lực di động và hệ thống tiết kiệm năng lượng.
HYDAC:Được biết đến với van hộp mực nhỏ gọn và các giải pháp đa dạng tùy chỉnh.
Cài đặt và bảo trì
Chọn đúng van
Hãy xem xét các yếu tố sau:
- Yêu cầu về áp suất và lưu lượng: Phù hợp với nhu cầu hệ thống của bạn
- Loại điều khiển: Bật/tắt cho các tác vụ đơn giản, tỷ lệ thuận với tốc độ thay đổi
- Môi trường: Chọn con dấu và lớp phủ phù hợp với điều kiện của bạn
- An toàn: Chọn các chức năng trung tâm mang lại khả năng vận hành an toàn
Các vấn đề và giải pháp thường gặp
Van sẽ không hoạt động:
- Kiểm tra các kết nối điện trên van điện từ
- Xác minh áp suất thủy lực đầy đủ cho các van vận hành thí điểm
- Tìm kiếm vật cản cơ học
Hoạt động chậm hoặc thất thường:
- Làm sạch hoặc thay thế chất lỏng thủy lực bẩn
- Kiểm tra không khí trong hệ thống
- Kiểm tra các bộ phận van bị mòn
Rò rỉ bên ngoài:
- Thay thế các con dấu và miếng đệm bị mòn
- Kiểm tra độ phẳng bề mặt lắp đặt
- Xác minh mô-men xoắn bu lông thích hợp
Thực tiễn tốt nhất
Cài đặt:
- Giữ mọi thứ sạch sẽ trong quá trình cài đặt
- Sử dụng các miếng đệm và hợp chất bịt kín thích hợp
- Siết chặt bu lông theo giá trị mô men xoắn quy định
Hoạt động:
- Bắt đầu với áp suất thấp để kiểm tra chức năng cơ bản
- Giám sát nhiệt độ và áp suất hệ thống
- Giữ chất lỏng thủy lực sạch bằng cách lọc thích hợp
BẢO TRÌ:
- Kiểm tra hoạt động của van thường xuyên
- Thay dầu thủy lực theo lịch
- Lưu giữ hồ sơ bảo trì chi tiết
Xu hướng tương lai
Ngành công nghiệp van thủy lực tiếp tục phát triển:
Van thông minh:Các van mới bao gồm các cảm biến và thiết bị điện tử có thể báo cáo tình trạng và hiệu suất của chúng. Điều này giúp dự đoán khi nào cần bảo trì.
Hiệu quả năng lượng:Các nhà sản xuất đang phát triển các loại van ít lãng phí năng lượng hơn, giúp giảm chi phí vận hành và tác động đến môi trường.
Tích hợp:Van ngày càng trở nên nhỏ gọn hơn và được tích hợp với các thành phần hệ thống khác, giảm các điểm rò rỉ và thời gian lắp đặt.
Điều khiển kỹ thuật số:Nhiều van hơn được thiết kế để hoạt động với các hệ thống điều khiển kỹ thuật số và mạng Internet of Things (IoT).
Van điều khiển hướng thủy lực là thành phần thiết yếu giúp cho máy móc hiện đại trở nên khả thi. Từ các van bật/tắt đơn giản đến các hệ thống servo phức tạp, các thiết bị này chuyển đổi tín hiệu điện hoặc cơ thành năng lượng thủy lực được điều khiển.
Hiểu cách thức hoạt động của các van này, các loại khác nhau của chúng cũng như cách chọn và bảo trì chúng là điều quan trọng đối với bất kỳ ai làm việc với hệ thống thủy lực. Khi công nghệ tiến bộ, các van này ngày càng thông minh hơn, hiệu quả hơn và tích hợp nhiều hơn với các hệ thống điều khiển kỹ thuật số.
Cho dù bạn đang vận hành thiết bị nặng, thiết kế hệ thống tự động hóa hay bảo trì máy móc thủy lực, kiến thức về van điều khiển hướng sẽ giúp bạn làm việc hiệu quả và an toàn hơn.
Bằng cách chọn loại van phù hợp cho ứng dụng của bạn và bảo trì nó đúng cách, bạn có thể đảm bảo hoạt động đáng tin cậy và tuổi thọ lâu dài. Điều quan trọng là hiểu các yêu cầu hệ thống của bạn và kết hợp chúng với công nghệ van thích hợp.
Hãy nhớ rằng, khi có nghi ngờ, hãy tham khảo ý kiến của các chuyên gia về hệ thống thủy lực hoặc nhà sản xuất van. Họ có thể cung cấp hướng dẫn cụ thể cho nhu cầu ứng dụng riêng của bạn và giúp đảm bảo hiệu suất hệ thống tối ưu.
