Được thành lập thông qua quan hệ đối tác chiến lược giữa chính phủ Trung Quốc và Đức vào năm 1979, công ty đã kết hợp công nghệ tiên tiến của Rexroth. Van hộp mực Huade® M-SR là sự thay thế cho các sản phẩm Rexroth cùng dòng. Nó có hiệu quả về mặt chi phí. Tất cả các sản phẩm đều trải qua quá trình kiểm tra nghiêm ngặt trước khi rời khỏi nhà máy và được đóng gói trong thùng carton tiêu chuẩn với bao bì chống nước. Trong thời gian bảo hành một năm, nó được sửa chữa miễn phí. Huade đã đạt được các tiêu chuẩn quốc tế, cụ thể là ISO9001, ISO14001 và ISO45001. Van mực Huade® M-SR có hiệu suất đáng tin cậy và đã được người tiêu dùng Trung Quốc ưa chuộng. Nó là một thương hiệu quốc gia nổi tiếng ở Trung Quốc.
|
Dữ liệu kỹ thuật (đối với các ứng dụng nằm ngoài các thông số này, vui lòng tham khảo ý kiến của chúng tôi!) |
|
|
Tối đa. áp suất (MPa) |
Lên tới 31,5 |
|
Áp suất nứt (MPa) |
Xem những đường cong đặc trưng |
|
Tối đa. lưu lượng (L/phút) |
Xem những đường cong đặc trưng |
|
Chất lỏng vận hành |
Dầu khoáng hoặc este phốt phát |
|
Phạm vi nhiệt độ chất lỏng áp suất（oC |
-30～+80 |
|
Phạm vi độ nhớt (mm2/s) |
2,8 đến 500 |
|
Độ sạch của chất lỏng |
Mức độ ô nhiễm tối đa cho phép của chất lỏng áp suất là NAS 1638 cass 9. Do đó, chúng tôi khuyên dùng bộ lọc có tỷ lệ lưu giữ tối thiểu là β10 ≥75 |
Đặc trưng:
► Để lắp đặt trong các khối đa dạng như hộp van một chiều góc vuông
► Đóng kín không rò rỉ theo một hướng
► 6 áp lực mở, tùy chọn
Ứng dụng:
Nó chủ yếu được sử dụng ở đầu ra của máy bơm dưới dạng áp suất ngược và van thông qua.
4.Chức năng, mục, ký hiệu của Van mực M-SR
Hộp van một chiều loại M-SR có nhiệm vụ định lượng dòng chảy theo một hướng tốt nhất và cho phép dòng chảy tự do theo hướng ngược lại.

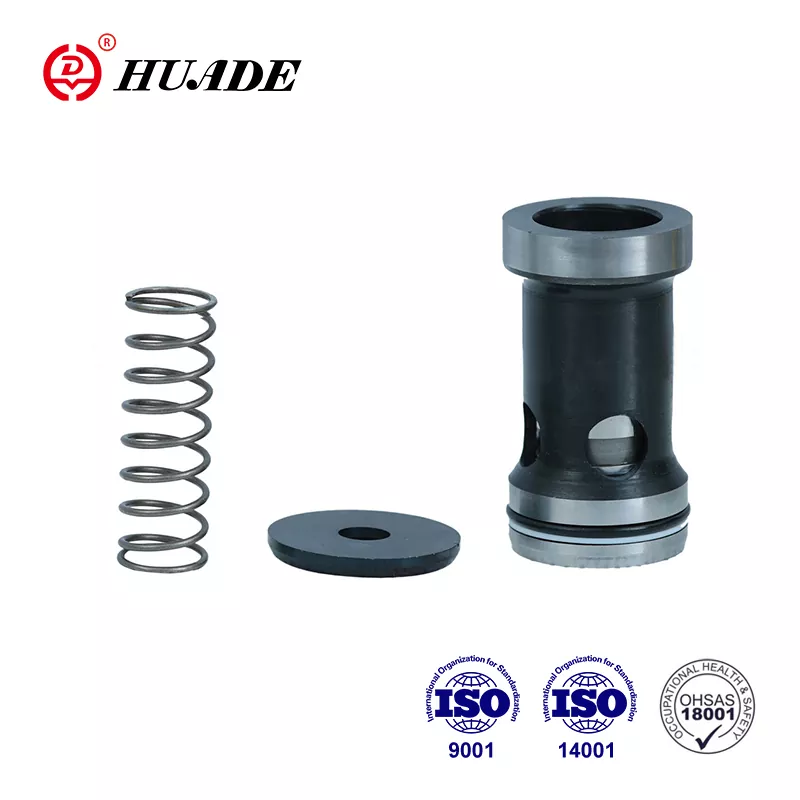

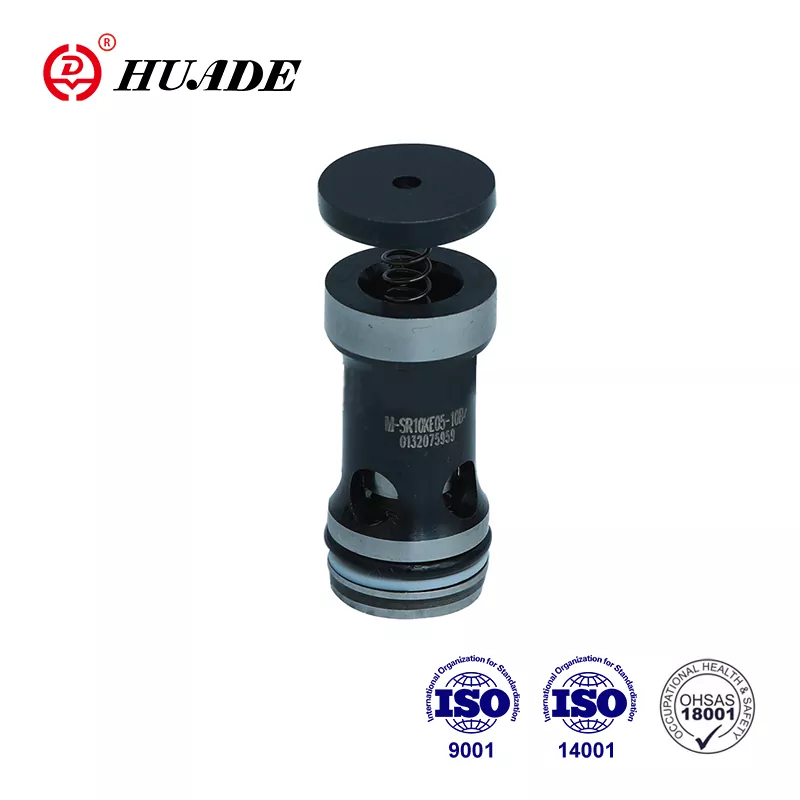

Van bao gồm ống bọc van (1), ống chỉ (2), đế lò xo (3) và lò xo (4).
Biểu tượng
Sơ đồ cấu trúc
1. Chất lỏng phải được lọc. Độ mịn của bộ lọc tối thiểu là 20 ㎛.
2. Bể chứa phải được bịt kín và phải lắp bộ lọc không khí ở lối vào không khí.
3. Sản phẩm không có tấm phụ khi rời khỏi nhà máy, nếu cần, vui lòng đặt hàng đặc biệt.
4. Vít cố định van phải có cấp cường độ cao (loại 10.9). Hãy lựa chọn và sử dụng chúng theo thông số được liệt kê trong sách mẫu.
5. Độ nhám bề mặt liên kết với van yêu cầu phải bằng 0,8.
6. Độ hoàn thiện bề mặt của mảnh ghép được yêu cầu là 0,01/100mm.
