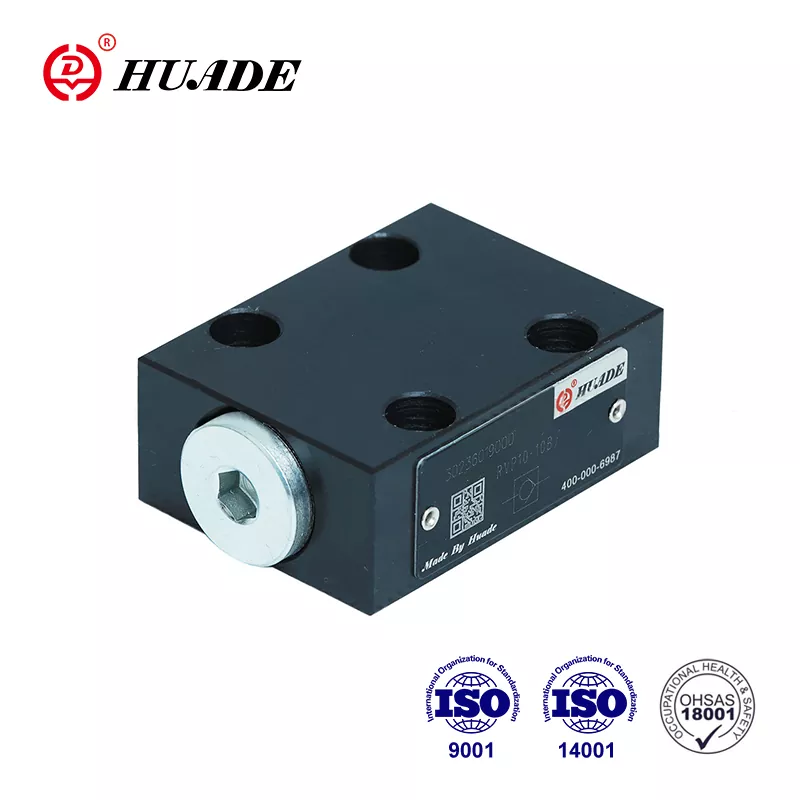

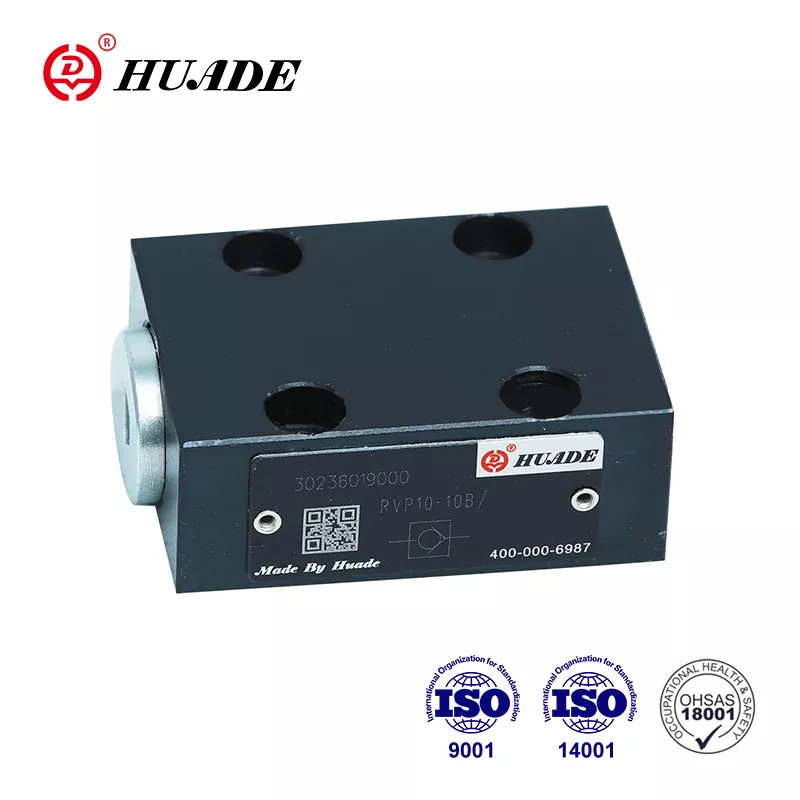

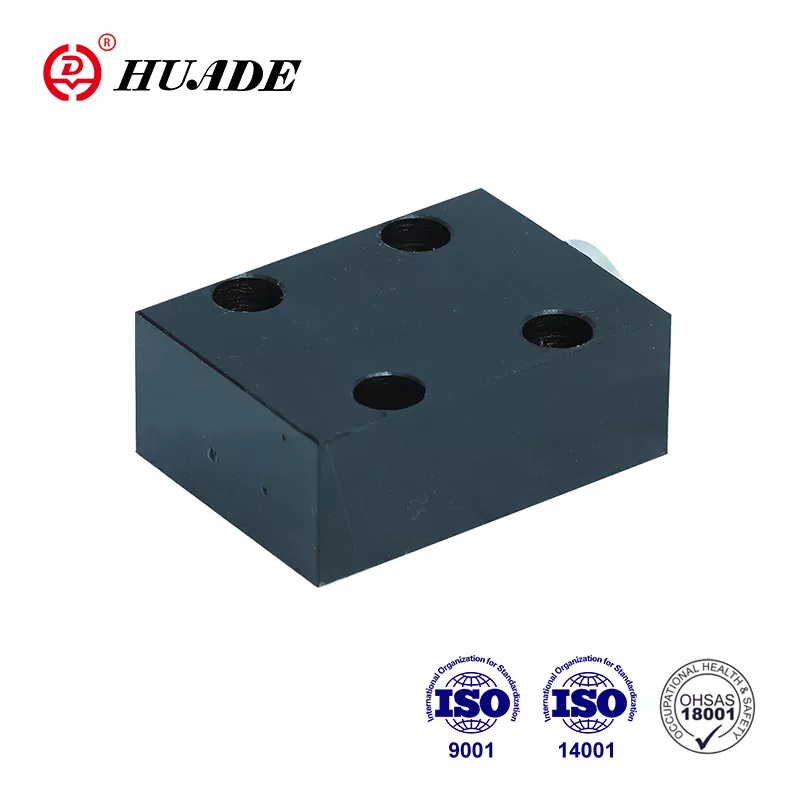

Van một chiều RVP 6

Hợp tác với Rexroth trong hơn 7 năm kể từ năm 1979, van một chiều Huade® RVP 6 có thể thay thế hoàn toàn loại van cùng loại do Rexroth cung cấp. Nhà máy đã đạt tiêu chuẩn ISO 9001, ISO14001 và ISO45001. Van một chiều của Huade được sử dụng rộng rãi trong máy móc kỹ thuật và xây dựng, luyện kim, máy công cụ, v.v. Tất cả van một chiều RVP 6 sẽ trải qua quá trình kiểm tra nghiêm ngặt trước khi xuất xưởng để đảm bảo chất lượng tuyệt vời.

Thông số sản phẩm Van một chiều RVP 6

Tính năng sản phẩm và ứng dụng của Van một chiều RVP 6

Đặc trưng:

► Kết nối tấm phụ

► Đóng kín không rò rỉ theo một hướng

Ứng dụng:

Van một chiều RVP 6 chủ yếu được sử dụng ở đầu ra của máy bơm làm van áp suất ngược và van rẽ nhánh.

Chi tiết sản xuất Van một chiều RVP 6

Van một chiều loại RVP 6 có nhiệm vụ tốt nhất là đóng dòng không bị rò rỉ theo một hướng và cho phép dòng chảy tự do theo hướng ngược lại. Về cơ bản, nó bao gồm vỏ (1), lò xo nén hình con rối (2), lò xo nén (3), và ghế lò xo(4). Hành trình của con rối (2), được hướng dẫn trên nó

đường kính ngoài, bị giới hạn bởi một điểm dừng cơ học. Lò xo nén tích hợp (3) hỗ trợ chuyển động đóng. Hơn nữa, lò xo nén (3) giữ con rối (2) ở vị trí đóng ngay cả khi không có dòng chảy qua van.

Biểu tượng

Sơ đồ cấu trúc

①Nhà ở  ②Con búp bê  ③Lò xo  ④Ghế lò xo

Thông báo Van một chiều RVP 6

1. Chất lỏng phải được lọc. Độ mịn của bộ lọc tối thiểu là 20 ㎛.

2. Bể chứa phải được bịt kín và phải lắp bộ lọc không khí ở lối vào không khí

3. Sản phẩm không có tấm phụ khi rời khỏi nhà máy, nếu cần, vui lòng đặt hàng đặc biệt.

4. Vít cố định van phải có cấp cường độ cao (loại 10.9). Hãy lựa chọn và sử dụng chúng theo thông số ghi trong sách mẫu

5. Độ nhám bề mặt liên kết với van yêu cầu đến 0,8/

6. Độ hoàn thiện bề mặt của mảnh ghép được yêu cầu là 0,01/100mm.
