Trong thế giới hệ thống kiểm soát chất lỏng, độ chính xác và độ tin cậy là điều tối quan trọng. Cho dù bạn đang làm việc trong lĩnh vực tự động hóa công nghiệp, hệ thống thủy lực hay ứng dụng khí nén, khả năng kiểm soát tốc độ dòng chảy với độ chính xác vượt trội có thể tạo ra sự khác biệt giữa hiệu suất tối ưu và lỗi hệ thống. Đây là lúc các van lưu lượng tỷ lệ phát huy tác dụng, đóng vai trò là thiết bị điều khiển tinh vi đã cách mạng hóa cách các kỹ sư tiếp cận việc quản lý chất lỏng.
Hiểu những điều cơ bản

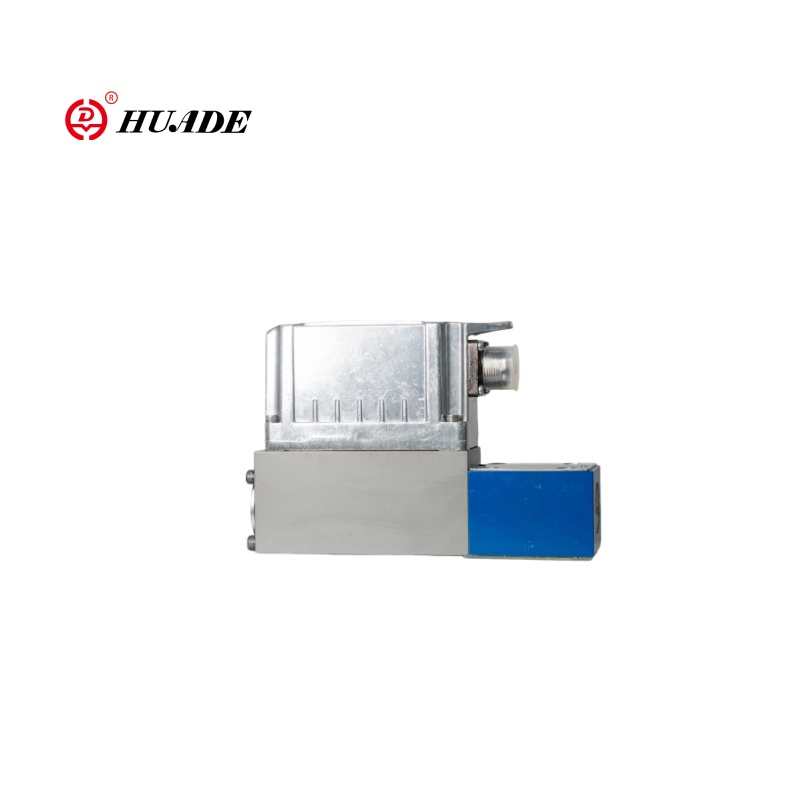

A van lưu lượng tỷ lệ (nghệ thuật củavan tỷ lệhọ) là một loại van điều khiển tiên tiến điều chỉnh tốc độ dòng chất lỏng tỷ lệ thuận với tín hiệu đầu vào, thường là dòng điện hoặc điện áp. Không giống như các van bật/tắt truyền thống chỉ đơn giản là mở hoặc đóng, van lưu lượng tỷ lệ cung cấp khả năng điều khiển vô cấp trong phạm vi hoạt động của chúng. Điều này có nghĩa là chúng có thể duy trì bất kỳ tốc độ dòng chảy mong muốn nào từ 0 đến công suất tối đa, đáp ứng linh hoạt với nhu cầu thay đổi của hệ thống.
Khía cạnh "tỷ lệ" đề cập đến mối quan hệ tuyến tính giữa tín hiệu đầu vào và vị trí mở của van. Ví dụ: nếu một van nhận được tín hiệu đầu vào 50%, nó sẽ mở tới 50% công suất tối đa, cung cấp khoảng 50% tốc độ dòng chảy tối đa. Hành vi có thể dự đoán được này làm cho các van này trở nên vô giá trong các ứng dụng yêu cầu kiểm soát dòng chảy chính xác.
Van lưu lượng tỷ lệ hoạt động như thế nào
Hoạt động của van lưu lượng tỷ lệ tập trung vào hệ thống điều khiển điện tử và bộ truyền động cơ học. Van nhận được tín hiệu đầu vào tương tự, thường là tín hiệu4-20 mAvòng lặp hiện tại hoặc0-10Vtín hiệu điện áp, từ hệ thống điều khiển như PLC (Bộ điều khiển logic lập trình) hoặc bộ điều khiển dòng chuyên dụng. [Hiểuvan tỷ lệ hoạt động như thế nàomột cách máy móc]
Tín hiệu điện này được xử lý bởi thiết bị điện tử bên trong van, chuyển đổi nó thành chuyển động cơ học thông qua các công nghệ truyền động khác nhau. Các bộ truyền động phổ biến nhất bao gồm các cuộn dây điện từ tỷ lệ, động cơ servo hoặc bộ truyền động cuộn dây giọng nói. Các bộ truyền động này định vị chính xác bộ phận điều khiển dòng chảy của van—thường là ống chỉ, con rối hoặc kim—để đạt được độ mở dòng mong muốn.
Nhiều van lưu lượng tỷ lệ hiện đại kết hợphệ thống phản hồi vòng kínsử dụng cảm biến vị trí hoặc cảm biến lưu lượng. Phản hồi này cho phép van liên tục theo dõi vị trí thực tế của nó hoặc tốc độ dòng chảy thu được và thực hiện các điều chỉnh theo thời gian thực để duy trì độ chính xác, ngay cả khi điều kiện hệ thống thay đổi do thay đổi áp suất hoặc dao động nhiệt độ.
Các loại và cấu hình
Van lưu lượng tỷ lệ có nhiều cấu hình để phù hợp với các ứng dụng khác nhau. Van tác động trực tiếp kiểm soát dòng chảy qua một cổng duy nhất, khiến chúng trở nên lý tưởng cho các nhiệm vụ điều chỉnh dòng chảy đơn giản. Van vận hành bằng thí điểm sử dụng một giai đoạn thí điểm nhỏ để điều khiển giai đoạn chính lớn hơn, cho phép công suất dòng chảy cao trong khi vẫn duy trì độ nhạy điều khiển chính xác.
Van lưu lượng tỷ lệ hai chiềuđiều khiển luồng theo một hướng duy nhất và thường được sử dụng cho các ứng dụng điều chỉnh luồng.Van ba chiềucó thể định hướng dòng chảy giữa hai cửa ra hoặc kết hợp các dòng chảy từ hai cửa vào, khiến chúng phù hợp cho các ứng dụng chuyển hướng hoặc trộn.
Thiết kế bên trong thay đổi tùy theo yêu cầu ứng dụng. Van loại ống chỉ có đặc tính dòng chảy tuyệt vời và phổ biến trong các hệ thống thủy lực. Van kiểu Poppet cung cấp khả năng đóng chặt và thường được sử dụng trong các ứng dụng khí nén. Van kim vượt trội trong các ứng dụng yêu cầu điều chỉnh lưu lượng rất tốt và phổ biến trong các hệ thống định lượng chính xác.
Ứng dụng trong các ngành công nghiệp
Van lưu lượng tỷ lệ tìm thấy các ứng dụng trong nhiều ngành công nghiệp trong đó việc kiểm soát lưu lượng chính xác là rất quan trọng. TRONGsản xuất và tự động hóa, chúng kiểm soát tốc độ của xi lanh thủy lực và bộ truyền động khí nén, cho phép điều khiển chuyển động trơn tru và chính xác trong dây chuyền lắp ráp, thiết bị đóng gói và hệ thống xử lý vật liệu.
cácngành công nghiệp ô tôsử dụng rộng rãi các van này trong thiết bị thử nghiệm, hệ thống phun sơn và vận hành máy ép thủy lực. TRONGhàng không vũ trụ, chúng rất cần thiết cho việc kiểm soát dòng nhiên liệu, hệ thống điều áp cabin và bộ truyền động điều khiển chuyến bay thủy lực, nơi độ chính xác và độ tin cậy là không thể thương lượng.
Cơ sở xử lý nướcsử dụng các van dòng chảy tỷ lệ để định lượng hóa chất, trong đó phải thêm lượng hóa chất xử lý chính xác vào dòng nước. cácngành dược phẩmdựa vào các van này để định lượng thành phần chính xác trong quy trình sản xuất thuốc, trong đó độ chính xác ảnh hưởng trực tiếp đến chất lượng sản phẩm và việc tuân thủ quy định.
[Nhìn thấyứng dụng van tỷ lệ thủy lực]
Ưu điểm và lợi ích
Ưu điểm chính của van lưu lượng tỷ lệ nằm ở chỗ chúngđộ chính xác kiểm soát đặc biệt. Chúng thường có thể duy trì độ chính xác của dòng chảy trong phạm vi ±2-5% điểm đặt, vượt trội hơn nhiều so với các van thủ công hoặc điều khiển bật/tắt đơn giản. Độ chính xác này giúp cải thiện chất lượng sản phẩm, giảm chất thải và hiệu quả quy trình tốt hơn.
Hiệu quả năng lượnglà một lợi ích đáng kể khác. Bằng cách chỉ cung cấp lưu lượng chính xác cần thiết tại bất kỳ thời điểm nào, van lưu lượng tỷ lệ sẽ loại bỏ lãng phí năng lượng liên quan đến hệ thống lưu lượng cao không đổi sử dụng van giảm áp hoặc mạch rẽ nhánh để quản lý lưu lượng dư thừa.
Khả năng tích hợp của các van này với hệ thống điều khiển hiện đại cho phép thực hiện các chiến lược tự động hóa tinh vi. Chúng có thể phản hồi nhiều tín hiệu đầu vào, tham gia vào các thuật toán điều khiển phức tạp và cung cấp phản hồi chẩn đoán cho các hệ thống bảo trì, hỗ trợ các chiến lược bảo trì dự đoán.
Cân nhắc lựa chọn
Khi lựa chọn van lưu lượng tỷ lệ, một số yếu tố phải được xem xét.Phạm vi dòng chảylà cơ bản—van phải xử lý cả yêu cầu lưu lượng tối thiểu và tối đa của ứng dụng. Xếp hạng áp suất phải vượt quá áp suất tối đa của hệ thống, bao gồm mọi mức tăng áp suất.
Thời gian đáp ứng là rất quan trọng trong các ứng dụng động. Một số hệ thống yêu cầu thay đổi dòng chảy nhanh chóng, trong khi những hệ thống khác ưu tiên sự ổn định hơn tốc độ. Khả năng tương thích tín hiệu điều khiển phải phù hợp với đầu ra của hệ thống điều khiển có sẵn và các yêu cầu về nguồn điện phải phù hợp với nguồn điện sẵn có.
Các điều kiện môi trường như nhiệt độ cực cao, độ rung và mức độ ô nhiễm ảnh hưởng đến việc lựa chọn van. Khả năng tương thích của môi trường đảm bảo vật liệu van có thể xử lý chất lỏng cụ thể mà không bị suy giảm hoặc nhiễm bẩn.
Phần kết luận
Van lưu lượng tỷ lệ đại diện cho công nghệ nền tảng trong các hệ thống kiểm soát chất lỏng hiện đại, mang lại độ chính xác và tính linh hoạt cần thiết trong các ứng dụng đòi hỏi khắt khe ngày nay. Khả năng cung cấp khả năng kiểm soát dòng chảy chính xác, có thể lặp lại đồng thời tích hợp liền mạch với các hệ thống điều khiển điện tử khiến chúng không thể thiếu trong các ngành công nghiệp từ sản xuất đến hàng không vũ trụ.
Khi quá trình tự động hóa tiếp tục phát triển và các yêu cầu về độ chính xác ngày càng nghiêm ngặt, van lưu lượng tỷ lệ chắc chắn sẽ đóng một vai trò quan trọng hơn nữa trong việc hỗ trợ các hệ thống kiểm soát chất lỏng hiệu quả, đáng tin cậy và chính xác. Đối với các kỹ sư và nhà thiết kế hệ thống, việc hiểu rõ khả năng và ứng dụng thích hợp của các van này là điều cần thiết để phát triển các giải pháp kiểm soát chất lỏng tối ưu, đáp ứng cả nhu cầu hiện tại và thách thức trong tương lai.
