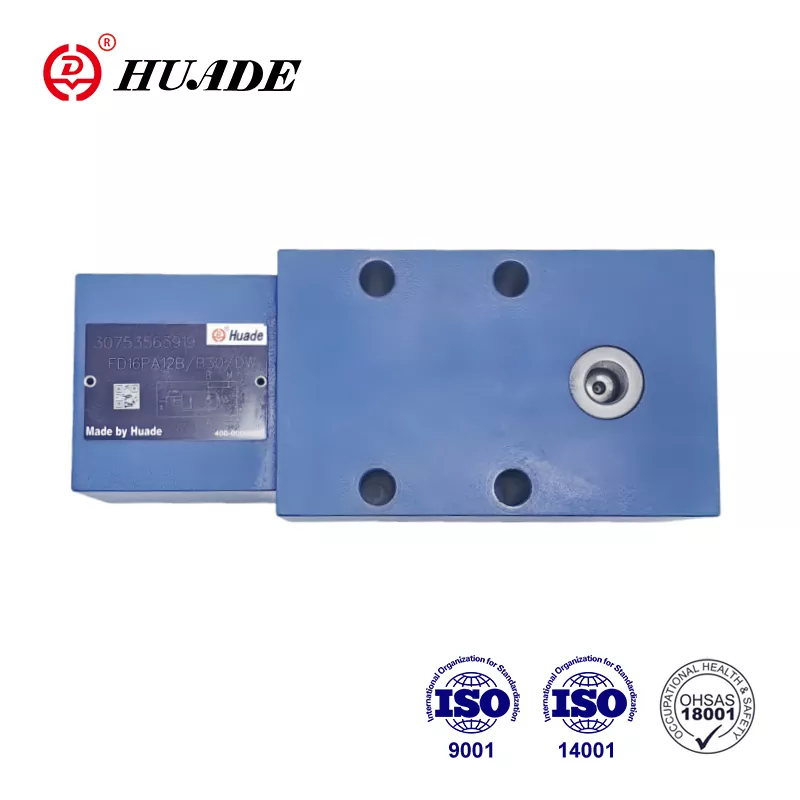

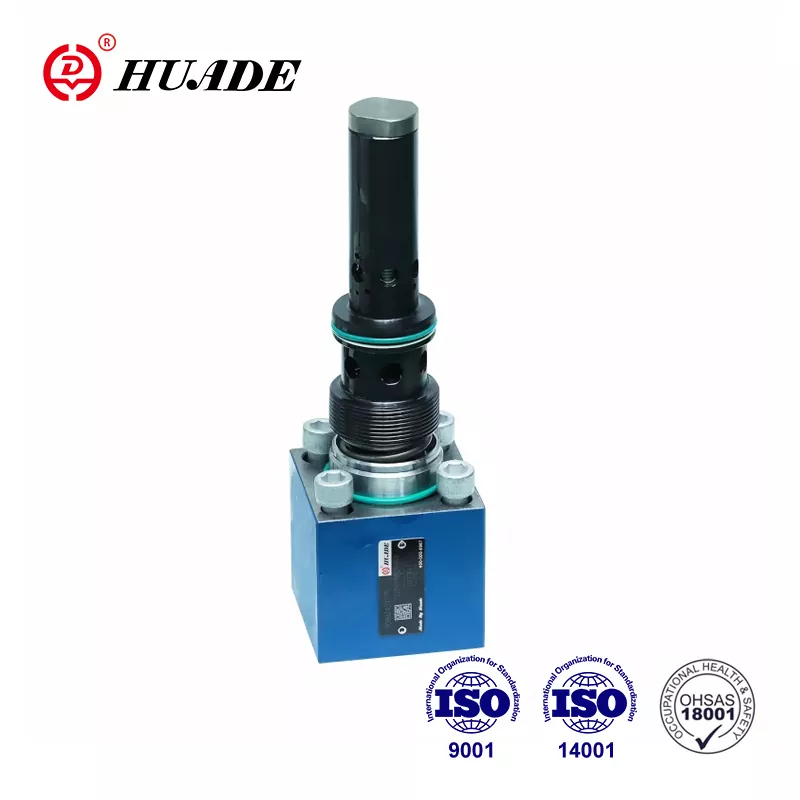

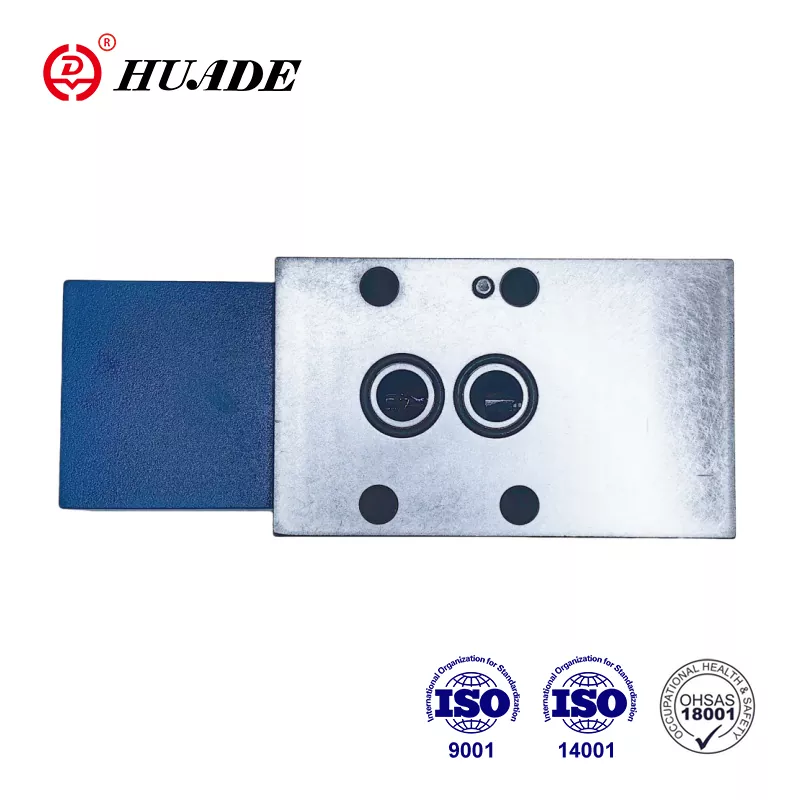

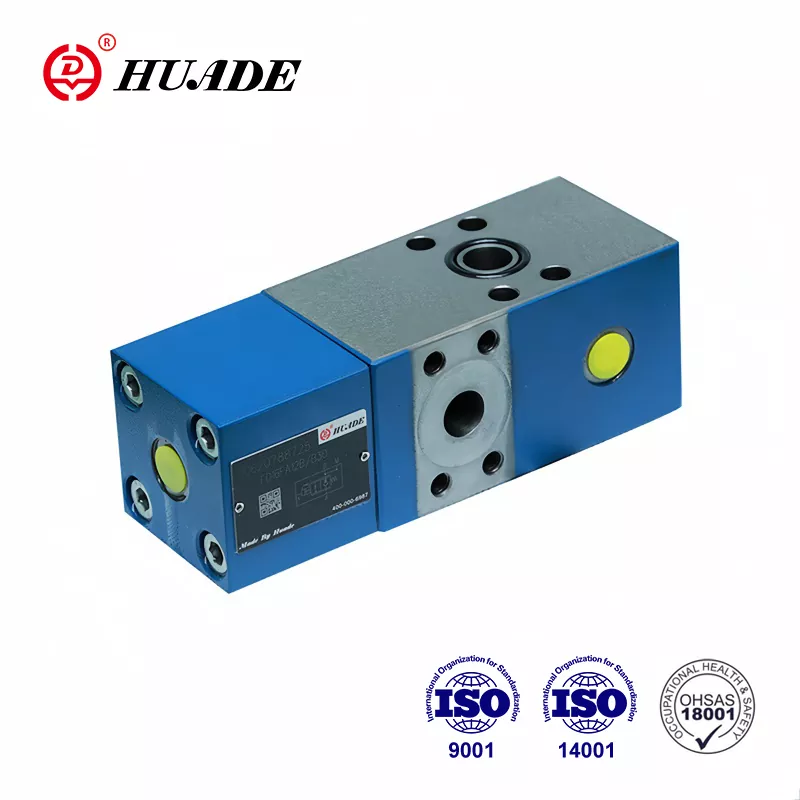

Van lưu lượng FD 12 được sử dụng trong hệ thống thủy lực để điều khiển tốc độ của động cơ thủy lực và xi lanh. Nó có chất lượng cao và giá rẻ. Huade Thủy lực kiểm soát thành công giá thành sản phẩm và cung cấp cho khách hàng các van kiểm tra Q-meter thủy lực FD giá cả phải chăng. Một trong những lý do để có chất lượng tốt là do Huade Hydrate có hệ thống kiểm tra tốt. Nhà máy đã giới thiệu hơn 750 thiết bị tiên tiến từ khắp nơi trên thế giới. Tất cả các van dòng do Huade Hydrate cung cấp đều đáp ứng các tiêu chuẩn quốc tế.
|
Áp suất vận hành, cổng A, X (MPa) |
đến 31,5 |
|
Áp suất vận hành. cổng B (MPa) |
đến 42 |
|
Áp suất thí điểm, cổng X (phạm vi kiểm soát dòng chảy) (MPa) |
tối thiểu 2to3,5, tối đa 31,5 |
|
Áp suất nứt, A đến B (MPa) |
0.2 |
|
Cài đặt áp suất cho van giảm áp thứ cấp (MPa) |
đến 40 |
|
Lưu lượng (L/phút) |
80 (cỡ12) 200 (cỡ16) |
|
Tỷ lệ diện tích trước khi mở |
Diện tích chỗ ngồi của thú cưng/diện tích của ống thí điểm = 1/20 |
|
Phạm vi nhiệt độ chất lỏng áp suất (oC) |
-30 đến +80 |
|
Phạm vi độ nhớt (mm ²/s) |
10 đến 800 |
|
Chất lỏng áp suất |
Dầu khoáng (đối với phốt NBR) hoặc este photphat (đối với phốt FPM) |
Đặc trưng:
▶ Mẫu chuyển sang DIN 24 340, từ D, ISO 5781 và CETOP - RP 121H
► Van một chiều vận hành bằng thí điểm, không rò rỉ. Đồng hồ đo Q kiểm tra kiểm soát dòng quay trở lại Q2 liên quan đến dòng chảy được dẫn vào phía đối diện của bộ truyền động Q1 với các hình trụ, tỷ lệ diện tích ( Q2=Q1φ ) phải được tính đến.
► Van By-pass, dòng chảy tự do theo hướng ngược lại
► Van giảm áp thứ cấp tích hợp tùy chọn (chỉ dành cho van có kết nối mặt bích).
Ứng dụng:
Van kiểm tra Q-meter FD12 được sử dụng trong hệ thống thủy lực để tác động đến tốc độ của động cơ và xi lanh thủy lực không phụ thuộc vào tải (ngăn chặn sự chạy trốn). Ngoài ra còn có chức năng cách ly để đảm bảo an toàn khi nổ đường ống.
Đồng hồ đo Q kiểm tra về cơ bản bao gồm vỏ (1), con rối chính (2), bộ phận dẫn hướng (3), ống dẫn hướng (4), ống giảm chấn (5) và giảm chấn dẫn hướng (6).
Cấu Tạo Van Check-Q-Meter FD 12
Ký hiệu Van kiểm tra Q-Meter FD 12
Ví dụ về mạch điện
Ghi chú:
Hai đồng hồ đo Q-kiểm tra không thể được sử dụng để điều khiển hai xi lanh bị buộc phải di chuyển cùng nhau về mặt cơ học, vì không thể đảm bảo sự đồng bộ và cùng một áp suất trong mỗi xi lanh.
Do đó, các xi lanh phải được trang bị hai van một chiều vận hành thí điểm, loại SL. Đồng hồ kiểm tra Q được lắp trên một đường ống chung.
Trong trường hợp này, áp suất tải không được vượt quá 20MPa!
