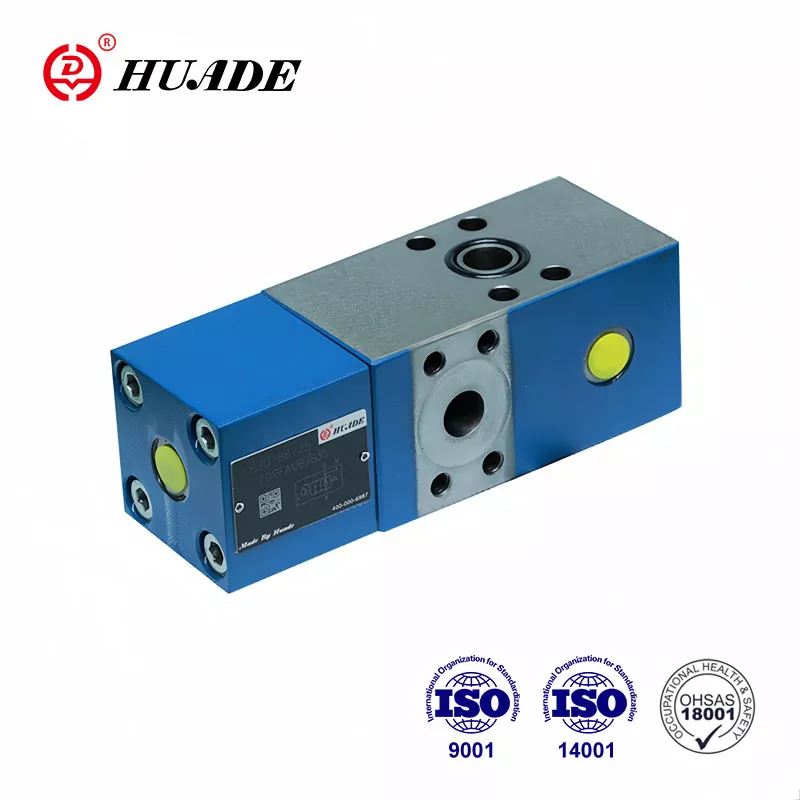

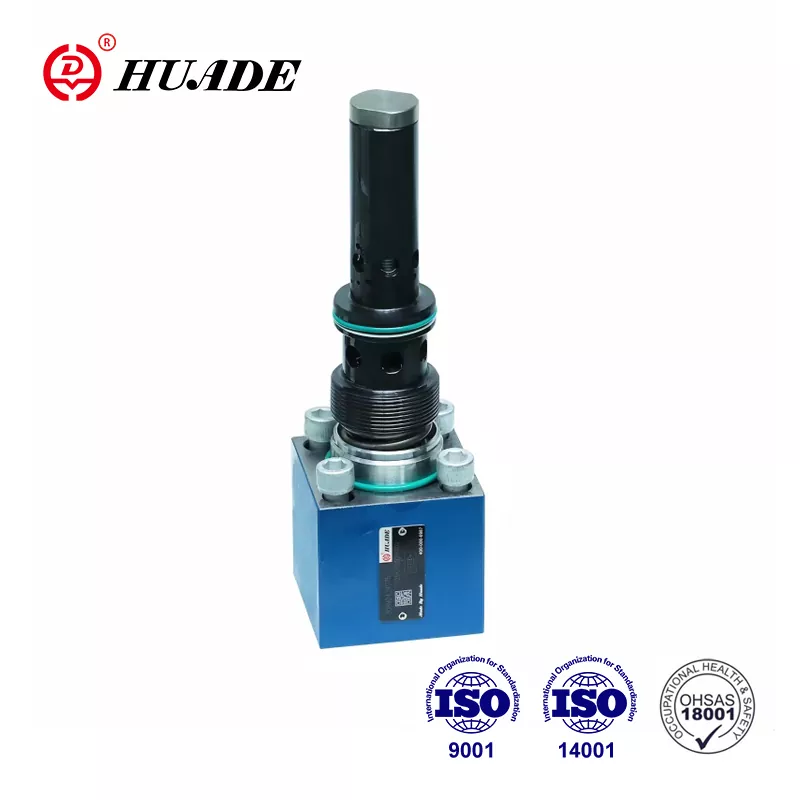

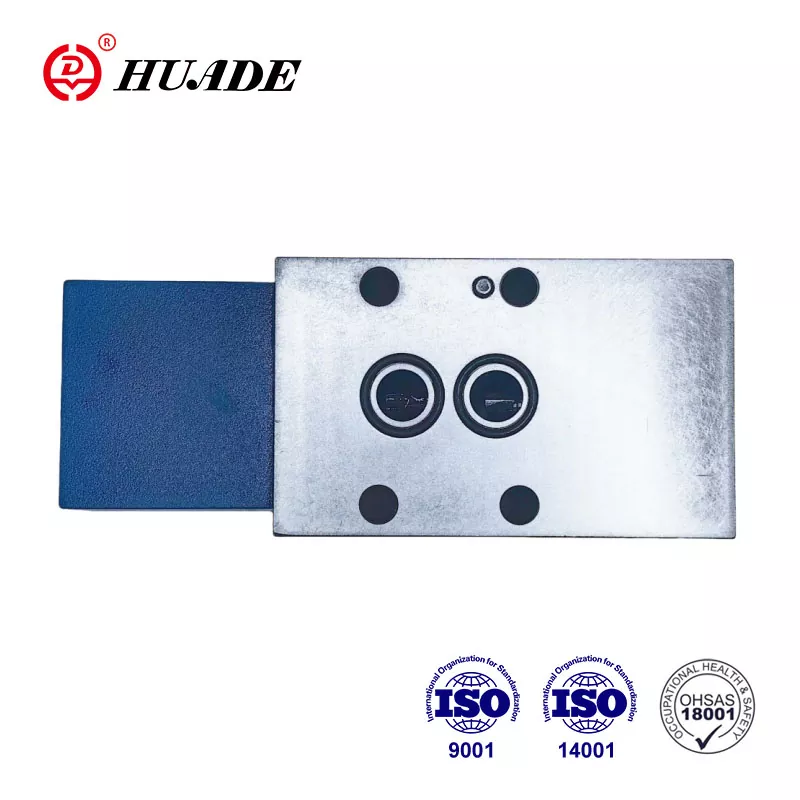

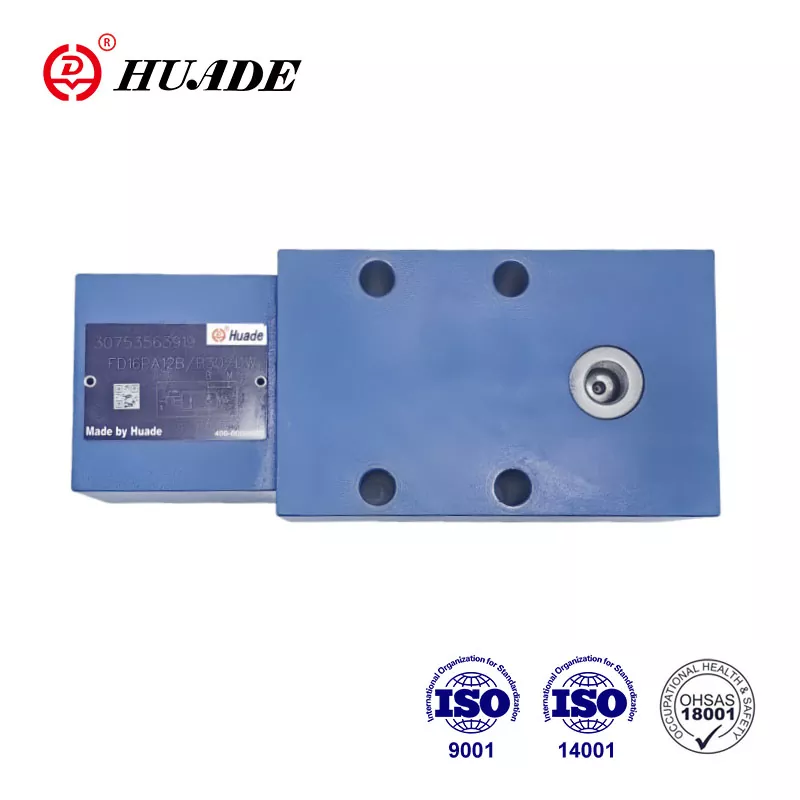

Van kiểm tra Q-Meter FD 25

Van kiểm tra Q-meter FD 25 là một thiết bị van đặc biệt, chủ yếu được sử dụng để duy trì sự cân bằng dòng chảy trong hệ thống thủy lực và đảm bảo hệ thống hoạt động ổn định. Lý do tại sao van kiểm tra Q-meter Huade® FD 25 giành được sự tin tưởng rộng rãi của người dùng chủ yếu là do chất lượng cao và giá tương đối thấp hơn. Bao bì của sản phẩm có thể được tùy chỉnh, chẳng hạn như bao bì carton tiêu chuẩn, bao bì hộp gỗ, bao bì hộp gỗ dán, bao bì nhựa chống thấm, v.v.

Thông số sản phẩm Van Check-Q-Meter FD 25

Tính năng sản phẩm và ứng dụng của Van kiểm tra Q-Meter FD 25

Đặc trưng:

▶ Mẫu chuyển sang DIN 24 340, từ D, ISO 5781 và CETOP - RP 121H

► Van một chiều vận hành bằng thí điểm, không rò rỉ. Đồng hồ đo Q kiểm tra kiểm soát dòng quay trở lại Q2 liên quan đến dòng chảy được dẫn vào phía đối diện của bộ truyền động Q1 với các hình trụ, tỷ lệ diện tích ( Q2=Q1φ ) phải được tính đến.

► Van By-pass, dòng chảy tự do theo hướng ngược lại

► Van giảm áp thứ cấp tích hợp tùy chọn (chỉ dành cho van có kết nối mặt bích).

Ứng dụng:

Van kiểm tra Q-meter FD25 được sử dụng trong hệ thống thủy lực để tác động đến tốc độ của động cơ và xi lanh thủy lực không phụ thuộc vào tải (ngăn chặn sự chạy trốn). Ngoài ra còn có chức năng cách ly để đảm bảo an toàn khi nổ đường ống.

Mặt cắt và ký hiệu của Check-Q-Meter Valve FD 25

Đồng hồ đo Q kiểm tra về cơ bản bao gồm vỏ (1), con rối chính (2), bộ phận dẫn hướng (3), ống dẫn hướng (4), ống giảm chấn (5) và giảm chấn dẫn hướng (6).

Cấu tạo của Van Check-Q-Meter FD

Ký hiệu Van Check-Q-Meter FD

Ví dụ về mạch điện

Ghi chú:

Hai đồng hồ đo Q-kiểm tra không thể được sử dụng để điều khiển hai xi lanh bị buộc phải di chuyển cùng nhau về mặt cơ học, vì không thể đảm bảo sự đồng bộ và cùng một áp suất trong mỗi xi lanh.

Do đó, các xi lanh phải được trang bị hai van một chiều vận hành thí điểm, loại SL. Đồng hồ kiểm tra Q được lắp trên một đường ống chung.

Trong trường hợp này, áp suất tải không được vượt quá 20MPa!
