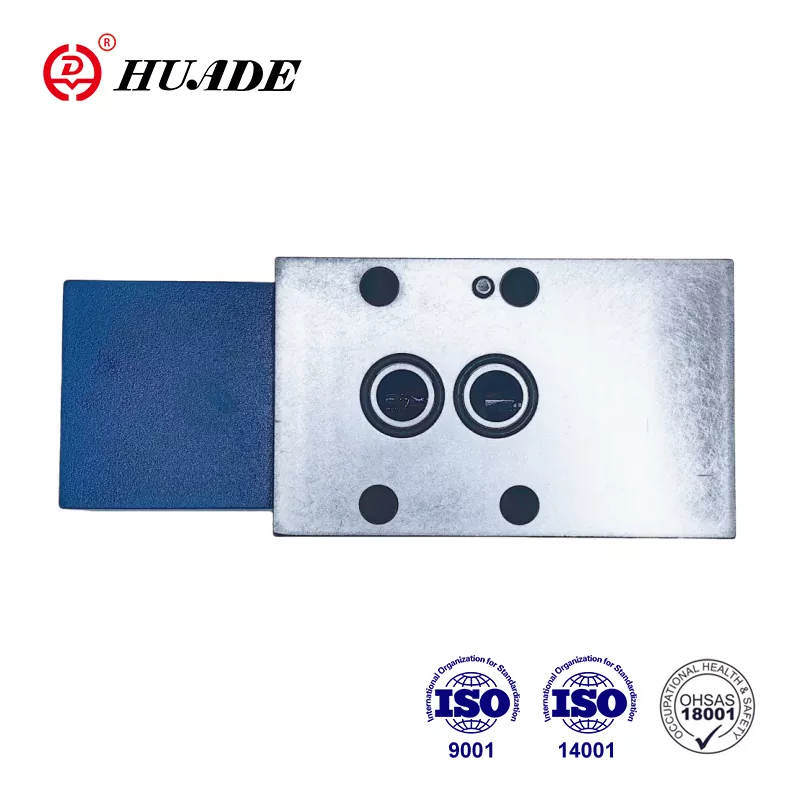

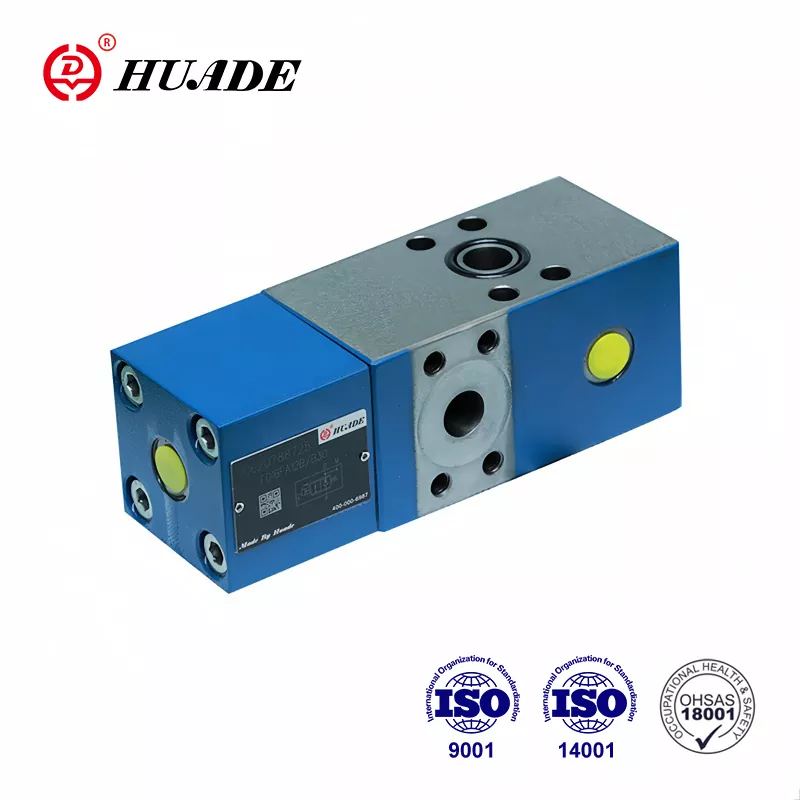

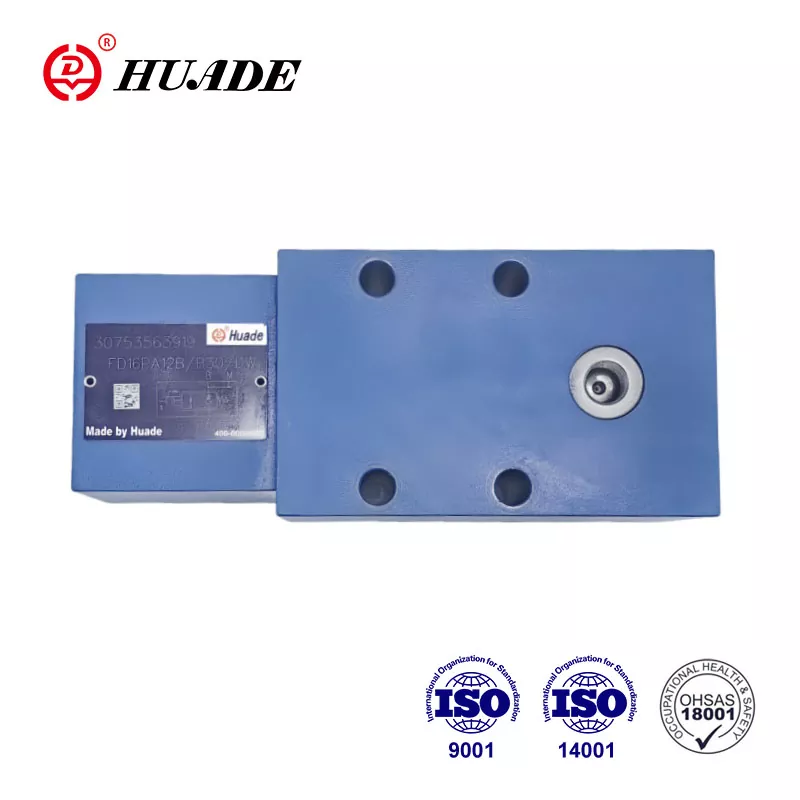

Van kiểm tra Q-Meter FD 16

Van kiểm tra Q-meter loại FD 16 chủ yếu được biết đến với chức năng điều chỉnh dòng chảy. Van thủy lực Huade loại FD 16 tương thích với các sản phẩm Rexroth. Thực tế là Huade Thủy lực đã có hai lần hợp tác lâu dài với Rexroth. Nhà máy chú ý nhiều hơn đến hiệu quả chi phí và tính thực tiễn. Nhà máy có hệ thống kiểm tra nghiêm ngặt và thiết bị sản xuất tiên tiến từ khắp nơi trên thế giới để đảm bảo sản phẩm hoạt động ổn định.

Thông số sản phẩm Van Check-Q-Meter FD 16

Tính năng sản phẩm và ứng dụng của Van Check-Q-Meter FD 16

Đặc trưng:

▶ Mẫu chuyển sang DIN 24 340, từ D, ISO 5781 và CETOP - RP 121H

► Van một chiều vận hành bằng thí điểm, không rò rỉ. Đồng hồ đo Q kiểm tra kiểm soát dòng quay trở lại Q2 liên quan đến dòng chảy được dẫn vào phía đối diện của bộ truyền động Q1 với các hình trụ, tỷ lệ diện tích ( Q2=Q1φ ) phải được tính đến.

► Van By-pass, dòng chảy tự do theo hướng ngược lại

► Van giảm áp thứ cấp tích hợp tùy chọn (chỉ dành cho van có kết nối mặt bích).

Ứng dụng:

Chức năng chính của van kiểm tra Q-meter FD16 là tác động đến tốc độ của động cơ thủy lực và xi lanh không phụ thuộc vào tải (ngăn chặn sự chạy trốn). Ngoài ra còn có chức năng cách ly để đảm bảo an toàn khi nổ đường ống.

Mặt cắt và ký hiệu của Van Check-Q-Meter FD 16

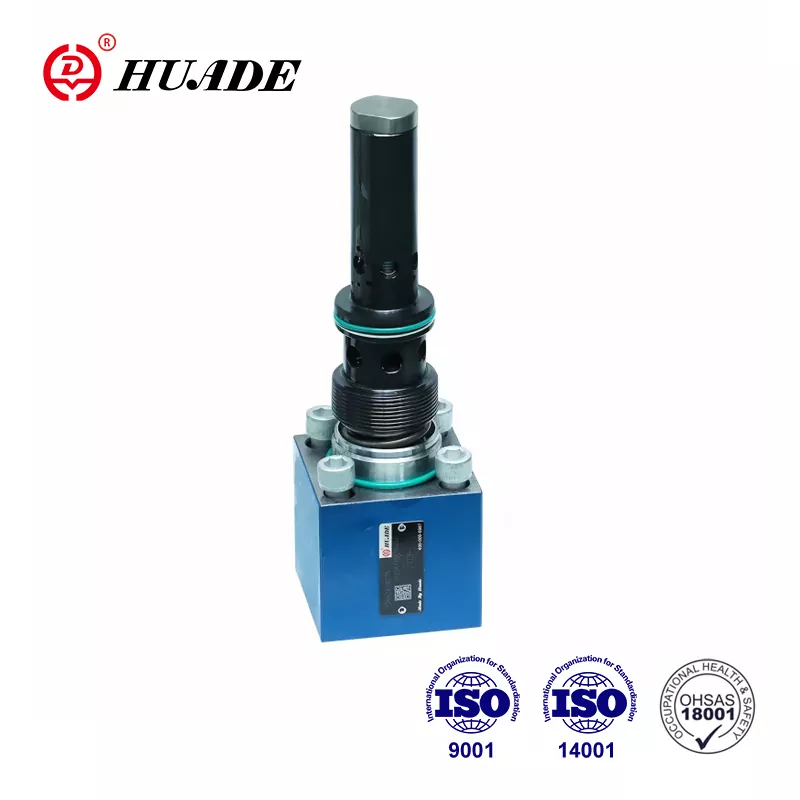

Đồng hồ đo Q kiểm tra về cơ bản bao gồm vỏ (1), con rối chính (2), bộ phận dẫn hướng (3), ống dẫn hướng (4), ống giảm chấn (5) và giảm chấn dẫn hướng (6).

Cấu Tạo Van Check-Q-Meter FD 16

Ký hiệu Van kiểm tra Q-Meter FD 16

Ví dụ về mạch điện

Ghi chú:

Hai đồng hồ đo Q-kiểm tra không thể được sử dụng để điều khiển hai xi lanh bị buộc phải di chuyển cùng nhau về mặt cơ học, vì không thể đảm bảo sự đồng bộ và cùng một áp suất trong mỗi xi lanh.

Do đó, các xi lanh phải được trang bị hai van một chiều vận hành thí điểm, loại SL. Đồng hồ kiểm tra Q được lắp trên một đường ống chung.

Trong trường hợp này, áp suất tải không được vượt quá 20MPa!
