Khi bạn cần kiểm soát dòng chảy chính xác trong các hệ thống thủy lực nhỏ gọn, Tấm kẹp van một chiều Z2S 10 mang đến một giải pháp đáng tin cậy. Van một chiều vận hành thí điểm này của Bosch Rexroth cung cấp khả năng chặn không rò rỉ trong thiết kế tấm bánh sandwich tiết kiệm không gian. Z2S 10 phục vụ các ứng dụng thủy lực cỡ nhỏ đến trung bình trong đó việc duy trì vị trí và ngăn chặn dòng chảy ngược là rất quan trọng.
Z2S 10 sử dụng các nguyên tắc thiết kế cơ bản giống như các mẫu lớn hơn trong dòng Z2S, nhưng ký hiệu kích thước 10 có nghĩa là nó phù hợp với các kiểu lắp CETOP 05 thay vì các giao diện CETOP 07 lớn hơn. Diện tích nhỏ hơn này khiến Check Valve Sandwich Plate Z2S 10 trở nên lý tưởng cho thiết bị di động, máy móc công nghiệp nhỏ gọn và các ứng dụng đòi hỏi không gian hạn chế.
Tính năng thiết kế cốt lõi
Tấm kẹp van một chiều Z2S 10 hoạt động thông qua cơ cấu lò xo lò xo kết hợp với điều khiển thí điểm. Chất lỏng thủy lực chảy tự do từ cổng A1 đến A2 hoặc B1 đến B2 khi áp suất đẩy theo hướng thuận. Phần tử van nhấc khỏi chỗ ngồi của nó, cho phép dầu đi qua với lực cản tối thiểu. Khi dòng chảy cố gắng đảo ngược, lò xo và áp suất ngược sẽ ép chặt con rối vào chỗ ngồi của nó, tạo ra một lớp bịt kín giữa kim loại với kim loại để ngăn chặn bất kỳ sự rò rỉ nào.
Điều phân biệt Z2S 10 với các van một chiều đơn giản là khả năng vận hành thử nghiệm của nó. Tạo áp lực lên cổng thí điểm X hoặc Y bằng thủy lực sẽ mở van theo hướng chặn. Tính năng này cho phép giảm tải có kiểm soát hoặc dòng chảy ngược có chủ ý khi thiết kế hệ thống của bạn yêu cầu. Không có áp suất điều khiển, Tấm kẹp van kiểm tra Z2S 10 duy trì chức năng chặn vô thời hạn mà không bị trôi hoặc rò rỉ.
Cấu hình tấm bánh sandwich của Z2S 10 có chiều dài khoảng 162mm và chiều cao 57mm. Van tăng thêm khoảng 25 mm vào độ dày ngăn xếp của bạn khi được lắp đặt giữa các bộ phận thủy lực khác. Bốn bu lông M8 cố định các điểm lắp chính, trong khi hai bu lông M5 xử lý các kết nối phụ. Tổng trọng lượng khoảng 2,8 đến 3,2 kg tùy thuộc vào biến thể và tùy chọn cụ thể.
Bosch Rexroth sản xuất thân van Z2S 10 từ gang hoặc thép cao cấp được xử lý bề mặt chống ăn mòn. Phiên bản tiêu chuẩn sử dụng phớt NBR phù hợp với dầu thủy lực gốc khoáng. Khi ứng dụng của bạn yêu cầu chất lỏng este photphat hoặc thủy lực tổng hợp khác, bạn có thể chỉ định phốt FKM bằng cách thêm ký hiệu "V" vào số bộ phận của mình.
Thông số kỹ thuật
Check Valve Sandwich Plate Z2S 10 xử lý áp suất làm việc tối đa lên tới 315 bar, giống hệt với phiên bản Z2S 16 lớn hơn của nó. Định mức 31,5 megapascal này có nghĩa là Z2S 10 hoạt động đáng tin cậy ngay cả trong các mạch thủy lực áp suất cao. Công suất dòng chảy tối đa đạt 80 lít mỗi phút theo hướng dòng chảy tự do, phù hợp với hầu hết các thiết bị truyền động và động cơ thủy lực vừa và nhỏ.
Các tùy chọn áp suất nứt cho Z2S 10 bao gồm cài đặt 3, 5, 7,5 và 10 bar. Áp suất nứt này xác định áp suất ngược tích tụ bao nhiêu trước khi van hoàn toàn hoạt động. Áp suất nứt thấp hơn giúp kiểm soát chặt chẽ hơn với ít tích lũy áp suất hơn, trong khi cài đặt cao hơn chịu được áp suất ngược nhiều hơn trước khi chặn. Lựa chọn của bạn phụ thuộc vào việc ứng dụng của bạn có cần tắt ngay lập tức hay có thể điều chỉnh một số mức tăng áp suất trong khi đóng.
Phạm vi nhiệt độ hoạt động trải dài từ -30°C đến +80°C với phớt NBR tiêu chuẩn. Các biến thể phốt FKM hoạt động từ -20°C đến +80°C. Các giới hạn nhiệt độ này áp dụng cho hầu hết các môi trường vận hành thiết bị công nghiệp và di động. Chất lỏng thủy lực của bạn phải duy trì độ nhớt trong khoảng từ 2,8 đến 500 mm vuông mỗi giây để Z2S 10 hoạt động thích hợp.
Độ sạch của chất lỏng ảnh hưởng đáng kể đến độ tin cậy của Check Valve Sandwich Plate Z2S 10. Bosch Rexroth chỉ định NAS 1638 Loại 9 hoặc ISO 4406 20/18/15 làm tiêu chuẩn độ sạch tối thiểu. Dầu bị nhiễm bẩn mang theo các hạt có thể bám vào bề mặt bịt kín, gây rò rỉ hoặc ngăn chặn việc đóng van thích hợp. Việc lắp đặt bộ lọc đầy đủ ở thượng nguồn Z2S 10 sẽ bảo vệ khoản đầu tư của bạn và đảm bảo hiệu suất ổn định.
Tỷ lệ diện tích thí điểm trong thiết kế Z2S 10 tuân theo tỷ lệ tương tự với các van dòng Z2S khác. Tỷ lệ giữa khu vực trục điều khiển và khu vực chặn tạo ra lợi thế cơ học để áp suất trục điều khiển tương đối thấp có thể mở van trước áp suất hệ thống cao. Thiết kế này có nghĩa là bạn không cần nguồn cung cấp phi công áp suất cao riêng biệt để vận hành Z2S 10 một cách hiệu quả.
Ứng dụng phổ biến
Thiết bị thủy lực di động thường kết hợp với Tấm kẹp van một chiều Z2S 10. Máy đào nhỏ gọn, máy xúc lật và máy móc nông nghiệp được hưởng lợi từ kích thước nhỏ và chức năng chặn đáng tin cậy của van. Khi gầu xúc chứa vật liệu phía trên, Z2S 10 sẽ ngăn xi lanh bị trôi ngay cả khi ống thủy lực bị hỏng hoặc người vận hành vô tình di chuyển cần điều khiển sang vị trí trung gian.
Thiết bị ép công nghiệp sử dụng Z2S 10 để duy trì vị trí ram trong quá trình tạo hình. Máy ép dập kim loại, máy ép phanh và máy ép nén cần các xi lanh giữ vị trí chính xác trong khi tác dụng lực tạo hình. Đặc tính không rò rỉ của Tấm kẹp van một chiều Z2S 10 đảm bảo độ chính xác về kích thước của các bộ phận đã hoàn thiện bằng cách loại bỏ bất kỳ chuyển động nào của xi lanh trong chu trình ép.
Máy chế biến gỗ kết hợp Z2S 10 cho các mạch kẹp và giữ. Bộ định tuyến CNC, máy dán cạnh và máy cưa bảng sử dụng kẹp thủy lực để cố định phôi trong quá trình cắt. Định dạng tấm bánh sandwich cho phép các nhà chế tạo máy tạo ra các ống góp van nhỏ gọn tích hợp nhiều mạch kẹp trong không gian hạn chế bên dưới bàn làm việc.
Bàn nâng và xe nâng cắt kéo tin cậy vào Z2S 10 để đảm bảo an toàn khi giữ tải. Khi bệ nâng hỗ trợ người lao động hoặc vật liệu ở các vị trí trên cao, Tấm kẹp van một chiều Z2S 10 mang lại sự an toàn dự phòng bằng cách chặn các cổng xi lanh độc lập với van định hướng chính. Ngay cả khi van điều khiển bị hỏng hoặc đường thủy lực bị đứt, Z2S 10 vẫn ngăn chặn việc hạ xuống không kiểm soát được.
Máy ép phun nhựa có trọng tải nhỏ hơn sử dụng Z2S 10 cho mạch kẹp khuôn. Van duy trì lực kẹp chính xác trong suốt chu trình phun và làm mát. Việc lắp tấm bánh sandwich giúp đơn giản hóa thiết kế đa tạp vì các kỹ sư có thể xếp chồng nhiều chức năng van theo chiều dọc thay vì sắp xếp chúng theo các mẫu ngang lớn hơn.
Mua hàng và định giá
Tấm bánh sandwich van kiểm tra Bosch Rexroth chính hãng Z2S 10 chiếc thường có giá từ 180 đến 280 đô la Mỹ thông qua các nhà phân phối được ủy quyền. Các kênh Rexroth chính thức cung cấp tài liệu kỹ thuật đầy đủ, phạm vi bảo hành và quyền truy cập vào hỗ trợ kỹ thuật ứng dụng. Thời gian giao hàng thường kéo dài từ một đến hai tuần đối với các cấu hình tiêu chuẩn được lưu giữ trong kho của nhà phân phối.
Các nhà cung cấp thủy lực chuyên dụng như Airline Hydrangics và [BuyRexroth.com](http://buyrexroth.com/) duy trì lượng hàng tồn kho dành riêng cho thị trường Bắc Mỹ. Những nhà phân phối này thường giao hàng trong vòng ba đến bảy ngày và có thể cung cấp các ưu đãi trọn gói khi bạn đặt hàng nhiều van hoặc hệ thống thủy lực hoàn chỉnh. Giá của chúng thường rơi vào khoảng 170 đến 260 đô la tùy thuộc vào số lượng và cấu hình.
Người mua châu Âu có thể truy cập Z2S 10 thông qua các trung tâm dịch vụ Bosch Rexroth tại địa phương và các nhà phân phối được ủy quyền trên khắp Đức, Pháp, Ý và các thị trường khác. Giá tại các thị trường châu Âu dao động khoảng 160 đến 250 euro, với thời gian giao hàng tương tự như các nguồn ở Bắc Mỹ.

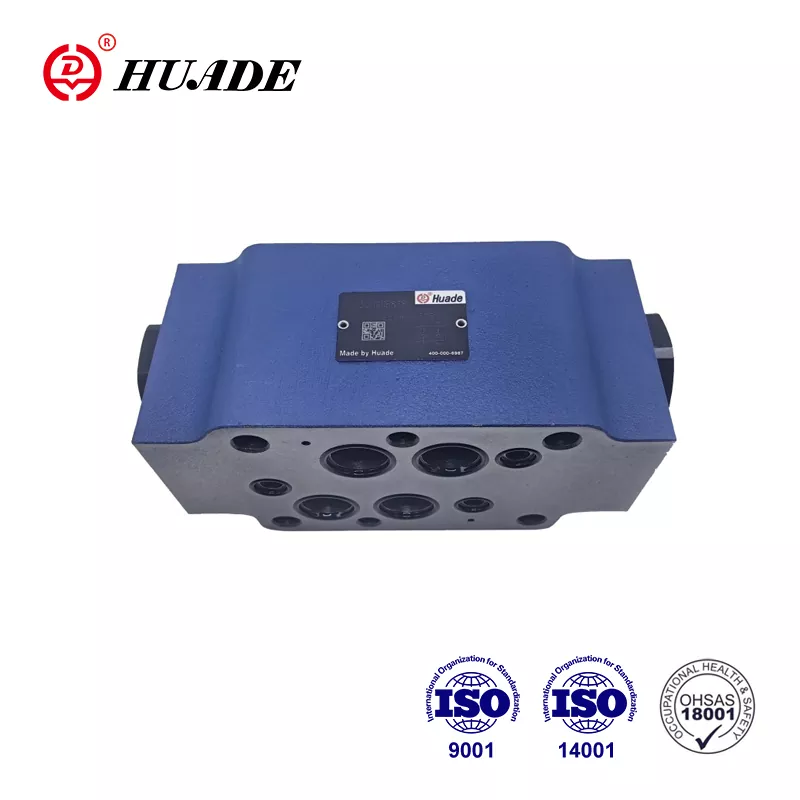

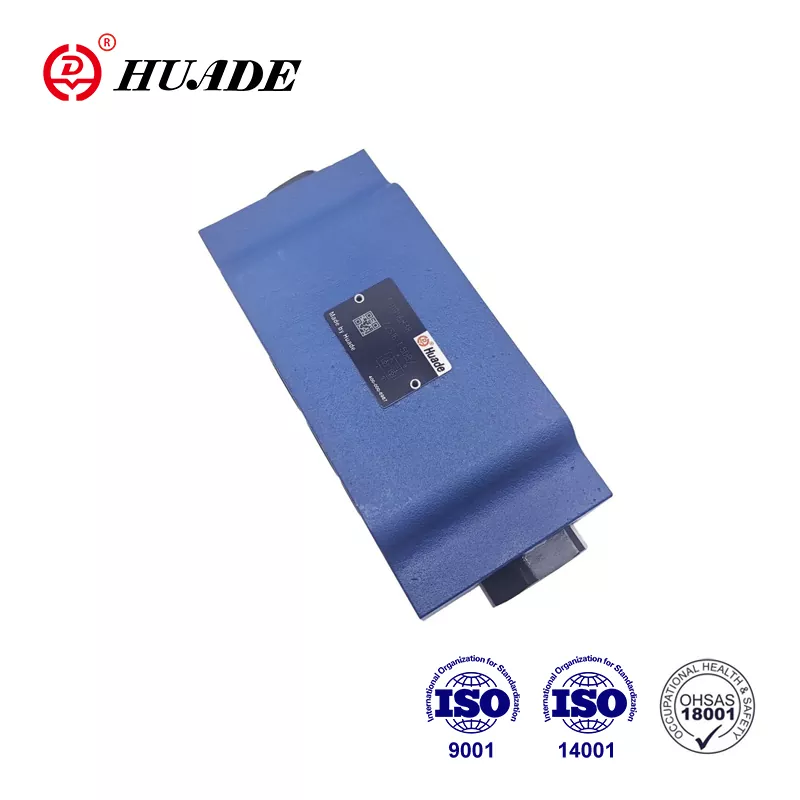

Các nhà sản xuất thay thế sản xuất các phiên bản tương thích của Check Valve Sandwich Plate Z2S 10. Nhà sản xuất Trung Quốc Huade Thủy lực sản xuất dòng HD Z2S 10 duy trì cùng kiểu lắp CETOP 05 và các thông số kỹ thuật tương tự. Những lựa chọn thay thế này thường có giá thấp hơn từ 25 đến 35% so với các sản phẩm Rexroth chính hãng, với mức giá khoảng 120 đến 200 đô la. Sự đánh đổi liên quan đến việc giảm tài liệu kỹ thuật và hỗ trợ bảo hành ít toàn diện hơn.
Khi đặt hàng Z2S 10, hãy xác minh số bộ phận hoàn chỉnh bao gồm ký hiệu sê-ri, mã áp suất nứt và thông số kỹ thuật vật liệu bịt kín. Số bộ phận hoàn chỉnh có thể trông giống như Z2S10-1-5X cho van áp suất nứt 3 bar có vòng đệm NBR trong dòng 5X hiện tại. Việc thêm "/V" chỉ định các con dấu FKM, trong khi cấu hình chặn (A, B hoặc AB) xuất hiện sớm hơn trong chuỗi số bộ phận.
Hướng dẫn cài đặt
Việc lắp đặt Tấm kẹp van một chiều Z2S 10 đòi hỏi phải chú ý cẩn thận đến việc chuẩn bị bề mặt lắp đặt. Bề mặt giao phối phải đạt độ nhám tối đa Ra 0,8 và duy trì độ phẳng trong khoảng 0,01mm trên 100mm chiều dài bề mặt. Các thông số kỹ thuật này không phải là khuyến nghị tùy chọn. Bề mặt lắp ráp gồ ghề hoặc cong vênh sẽ gây rò rỉ vòng chữ O làm ảnh hưởng đến toàn bộ mục đích sử dụng van một chiều không rò rỉ.
Z2S 10 sử dụng các kích thước vòng chữ O cụ thể khác với các mẫu Z2S lớn hơn. Các cổng chính A, B, P và T yêu cầu vòng chữ O có đường kính ngoài 16 mm với mặt cắt ngang 2 mm. Các cổng thí điểm X và Y sử dụng vòng chữ O nhỏ hơn 8 mm x 1,5 mm. Trước khi lắp đặt, hãy xác nhận rằng bạn có đúng bộ vòng chữ O vì sử dụng sai kích cỡ sẽ đảm bảo rò rỉ và các vấn đề ô nhiễm tiềm ẩn.
Thông số kỹ thuật mô-men xoắn quan trọng đáng kể khi lắp đặt tấm bánh sandwich. Siết chặt bốn bu lông lắp M8 đến 41 Newton-mét theo hình chữ thập chéo. Hai bu lông phụ M5 yêu cầu mô-men xoắn 8,8 Newton-mét. Mô-men xoắn quá thấp cho phép rò rỉ và có khả năng dịch chuyển van, trong khi mô-men xoắn quá mức có thể làm cong thân van bằng nhôm hoặc gang. Luôn sử dụng cờ lê lực đã được hiệu chỉnh thay vì cờ lê tác động hoặc ước tính bằng cảm giác.
Định vị Tấm kẹp van kiểm tra Z2S 10 sao cho các chốt định vị thẳng hàng chính xác với các lỗ trên ống góp hoặc tấm phụ lắp của bạn. Các chốt chốt này ngăn chặn chuyển động ngang có thể làm cắt các vòng chữ O trong chu kỳ áp suất. Làm sạch kỹ tất cả các bề mặt lắp đặt trước khi lắp ráp để loại bỏ mọi mảnh kim loại, chất bẩn hoặc vật liệu bịt kín cũ có thể ảnh hưởng đến độ kín.
Sau khi cố định tất cả các bu lông, hãy đổ đầy chất lỏng sạch vào hệ thống thủy lực của bạn và quay bộ truyền động vài lần trước khi áp dụng toàn bộ tải trọng làm việc. Quy trình đột nhập này sẽ loại bỏ không khí bị mắc kẹt và xác minh rằng Z2S 10 hoạt động chính xác. Theo dõi mọi rò rỉ bên ngoài xung quanh vòng đệm chữ O trong quá trình vận hành ban đầu. Những rò rỉ nhỏ xuất hiện trong lần điều áp đầu tiên thường cho thấy mô-men xoắn của bu-lông không đúng hoặc bề mặt bị nhiễm bẩn.
Cân nhắc tích hợp hệ thống
Tấm kẹp van một chiều Z2S 10 thường được lắp đặt giữa van điều khiển hướng và bộ truyền động thủy lực mà nó điều khiển. Vị trí này cho phép Z2S 10 chặn các cổng truyền động khi van định hướng di chuyển đến vị trí trung lập. Các cổng thí điểm kết nối với các cổng làm việc của van định hướng để bất kỳ dòng chảy có chủ ý nào qua van định hướng cũng sẽ mở Z2S 10 theo hướng thích hợp.
Khi tích hợp Z2S 10 vào các ứng dụng trụ đứng như bàn nâng hoặc máy ép, hãy chú ý đến hệ thống ống nước của cổng thí điểm. Áp suất dẫn hướng phải vượt qua cả lò xo áp suất bị nứt và bất kỳ áp suất nào của hệ thống đang cố gắng đóng van. Áp suất điều khiển không đủ sẽ ngăn van mở, khiến bộ truyền động của bạn bị khóa ở vị trí ngay cả khi bạn ra lệnh chuyển động.
Các kết nối cổng bình chứa cần được chú ý đặc biệt với Z2S 10. Cổng thí điểm Y thường kết nối với bình chứa trực tiếp hoặc thông qua cổng bình chứa của van định hướng. Kết nối này phải đạt được áp suất khí quyển thực sự để van đóng lại một cách đáng tin cậy. Bất kỳ áp suất ngược nào trong đường ống chứa đều có thể ngăn chặn việc đóng van hoàn toàn, dẫn đến hiện tượng trôi của bộ truyền động không mong muốn.
Xem xét độ sụt áp qua Tấm kẹp van một chiều Z2S 10 khi định cỡ hệ thống thủy lực của bạn. Z2S 10 hoạt động bình thường cho thấy tổn thất áp suất dưới 3 bar ở lưu lượng định mức tối đa theo hướng dòng chảy tự do. Sự giảm áp suất này làm giảm lực sẵn có tại bộ truyền động và tạo ra nhiệt trong dầu thủy lực. Việc tăng kích thước Z2S 10 cho các yêu cầu về lưu lượng của bạn sẽ giảm thiểu sự sụt giảm áp suất và cải thiện hiệu quả hệ thống.
Nhiều van Z2S 10 có thể xếp chồng lên nhau theo cấu hình tấm bánh sandwich để điều khiển nhiều bộ truyền động từ một ống góp nhỏ gọn. Cách tiếp cận mô-đun này giúp đơn giản hóa hệ thống ống nước và giảm số lượng vị trí lắp van riêng biệt cần thiết. Tuy nhiên, mỗi lớp van bổ sung sẽ làm tăng thêm chiều cao ngăn xếp và tăng số lượng vòng đệm chữ O cần lắp đặt thích hợp.
Yêu cầu bảo trì
Tấm kẹp van một chiều Z2S 10 cần bảo trì tương đối tối thiểu khi vận hành trong các thông số kỹ thuật thiết kế. Lên lịch kiểm tra sáu đến mười hai tháng một lần tùy thuộc vào chu kỳ làm việc và môi trường hoạt động của bạn. Trong quá trình kiểm tra, hãy kiểm tra xem có vết rò rỉ dầu bên ngoài nào xung quanh vòng đệm kín chữ O hay không và xác minh rằng bộ truyền động giữ đúng vị trí khi van định hướng ở tâm.
Kiểm tra hoạt động của phi công bằng cách ra lệnh chuyển động của bộ truyền động chậm và xác nhận chuyển động trơn tru, nhất quán. Chuyển động giật hoặc do dự có thể cho thấy Z2S 10 không mở hoàn toàn do nhiễm bẩn hoặc áp suất phi công không đủ. Đo áp suất trục điều khiển tại các cổng X và Y trong điều kiện vận hành để xác minh rằng nó vượt quá thông số áp suất nứt cộng với bất kỳ ma sát nào trong mạch điều khiển.
Thay vòng đệm vòng chữ O hai đến năm năm một lần để bảo trì phòng ngừa bất kể bạn có quan sát thấy rò rỉ hay không. Vật liệu bịt kín NBR và FKM dần dần cứng lại do chu trình nhiệt và tiếp xúc với hóa chất theo thời gian. Các vòng đệm cứng mất khả năng thích ứng với những bất thường nhỏ trên bề mặt, cuối cùng dẫn đến rò rỉ. Khi thay thế các vòng đệm, hãy kiểm tra các bề mặt của van và mặt tựa xem có vết xước, xói mòn hoặc nhiễm bẩn không.
Theo dõi độ giảm áp suất trên Tấm kẹp van kiểm tra Z2S 10 trong quá trình hoạt động thường xuyên. Việc giảm áp suất tăng dần theo thời gian cho thấy sự tích tụ ô nhiễm trong các đường dẫn bên trong hoặc tắc nghẽn một phần của phần tử hình múa rối. Đừng bỏ qua việc giảm áp suất tăng dần vì chúng báo hiệu các vấn đề đang phát triển mà cuối cùng sẽ gây ra hỏng van hoàn toàn.
Nếu Z2S 10 không nhả ra khi áp suất phi công được áp dụng, trước tiên hãy xác minh áp suất phi công thích hợp ở đầu vào van. Các lối đi hoa tiêu bị chặn hoặc hạn chế thường gây ra lỗi phát hành. Kiểm tra xem các kết nối bể có thực sự đạt đến áp suất khí quyển mà không bị hạn chế hay không. Nếu các mạch này được kiểm tra đúng cách nhưng van vẫn không nhả ra thì ô nhiễm bên trong có thể đã làm kẹt cơ cấu con rối.
Lỗi van hoàn toàn khi xảy ra rò rỉ phía sau có nghĩa là con rối hoặc chỗ ngồi đã bị hư hỏng kéo dài. Các hạt kim loại từ nơi khác trong hệ thống của bạn có thể nhúng vào các bề mặt bịt kín, ngăn cản việc đóng chặt. Tại thời điểm này, hãy thay thế toàn bộ van Z2S 10 thay vì cố gắng sửa chữa tại hiện trường. Việc gia công chính xác cần thiết cho các bề mặt bịt kín thích hợp khiến việc sửa chữa hiện trường trở nên không thực tế.
So sánh các lựa chọn thay thế kích thước 10
Parker Hannifin sản xuất van một chiều vận hành bằng phi công với kích thước tương tự như Z2S 10. Van bánh sandwich CETOP 05 của Parker cung cấp các thông số kỹ thuật tương đương với thiết kế bên trong hơi khác nhau. Giá của chúng thường phù hợp với mức giá của Bosch Rexroth, vì vậy lựa chọn của bạn phụ thuộc nhiều hơn vào các thành phần hệ thống hiện có và mối quan hệ với nhà phân phối hơn là cân nhắc về chi phí.
HYDAC sản xuất van một chiều dạng tấm sandwich gắn trên các mẫu ISO 4401-05 phù hợp với dấu chân Z2S 10. HYDAC nhấn mạnh đến khả năng chống ăn mòn và cung cấp các biến thể có tính năng mở trước giúp giảm sốc thủy lực trong quá trình chuyển đổi van. Giá của chúng cao hơn khoảng 10 đến 15 phần trăm so với Check Valve Sandwich Plate Z2S 10, nhưng các ứng dụng nhạy cảm với áp suất tăng đột biến có thể biện minh cho mức phí bảo hiểm.
Huade HD Z2S 10 đại diện cho một lựa chọn thay thế trực tiếp được sản xuất tại Trung Quốc. Huade duy trì kích thước lắp đặt, kiểu cổng và xếp hạng áp suất giống hệt nhau trong khi bán với giá thấp hơn đáng kể. Nhiều người dùng triển khai thành công van Huade trong các ứng dụng nhạy cảm với chi phí, trong đó thời gian ngừng hoạt động mang lại những hậu quả có thể quản lý được. Tuy nhiên, các hệ thống an toàn quan trọng được hưởng lợi từ hồ sơ theo dõi chất lượng đã được khẳng định và hỗ trợ kỹ thuật toàn diện của Bosch Rexroth.
Eaton Vickers sản xuất van một chiều thí điểm được tối ưu hóa cho tốc độ dòng chảy cao hơn. Nếu ứng dụng của bạn đẩy giới hạn 80 lít mỗi phút của Z2S 10, hãy xem xét các lựa chọn thay thế Vickers có thể mang lại đặc tính dòng chảy tốt hơn. Kiểu lắp đặt của chúng sử dụng kích thước tương tự nhau nhưng không giống nhau, vì vậy hãy xác minh tính tương thích trước khi đặt hàng.
Sun Hydrainics sản xuất van một chiều vận hành bằng phi công kiểu hộp mực, cung cấp giải pháp thay thế cho thiết kế tấm bánh sandwich. Mặc dù không thay thế trực tiếp cho Z2S 10, nhưng hộp mực Sun có thể đạt được các chức năng tương tự với các thiết kế đa dạng khác nhau. Tùy chọn này chủ yếu có ý nghĩa đối với các thiết kế hệ thống mới hơn là các ứng dụng trang bị thêm.
Các biến thể của sê-ri và số phần
Bosch Rexroth sản xuất Tấm kẹp van một chiều Z2S 10 với nhiều dòng sản phẩm. Dòng 5X đại diện cho sản phẩm hiện tại có phớt NBR dành cho các ứng dụng dầu khoáng. Các dòng trước đó như 50 và 60 vẫn xuất hiện trong các hệ thống cũ, nhưng các bản cài đặt mới phải chỉ định các thành phần 5X để có sẵn các bộ phận tốt nhất trong tương lai.
Việc thêm "V" vào số bộ phận chỉ định con dấu FKM thay vì NBR tiêu chuẩn. Ví dụ: Z2S10-1-5X sử dụng phớt dầu khoáng trong khi Z2S10-1-5X/V sử dụng phớt FKM được xếp hạng cho este photphat hoặc chất lỏng tổng hợp. Sự khác biệt này quan trọng trong các ứng dụng như thủy lực chống cháy hoặc các hệ thống sử dụng dầu phân hủy sinh học thân thiện với môi trường.
Cấu hình chặn xuất hiện trong số bộ phận dưới dạng mã chữ cái. "A" biểu thị chỉ chặn trên cổng A, "B" chỉ chặn cổng B và "AB" chặn cả hai cổng. Hầu hết các ứng dụng đều sử dụng cấu hình AB vì nó mang lại sự linh hoạt tối đa cho các thiết kế mạch khác nhau. Chặn một cổng phục vụ các mục đích chuyên biệt khi bạn chỉ cần giữ một bên của bộ truyền động.
Áp suất nứt xuất hiện dưới dạng mã số: "1" chỉ 3 bar, "2" biểu thị 5 bar, "3" nghĩa là 7,5 bar và "4" chỉ định áp suất nứt 10 bar. Áp suất nứt thấp hơn giúp kiểm soát chặt chẽ hơn nhưng có thể tạo ra nhiều áp lực ngược hơn trước khi ngồi. Áp suất nứt cao hơn chịu đựng sự dao động áp suất hệ thống tốt hơn nhưng đòi hỏi áp suất trục điều khiển lớn hơn để mở.
Các số bộ phận hoàn chỉnh như R900409844 hoặc R900481624 xác định các cấu hình Z2S 10 cụ thể trong hệ thống đặt hàng của Bosch Rexroth. Luôn sử dụng các số bộ phận đầy đủ này khi đặt hàng thay thế để đảm bảo bạn nhận được chính xác thông số kỹ thuật van phù hợp cho ứng dụng của mình. Mô tả chung hoặc số bộ phận không đầy đủ có thể dẫn đến việc nhận được cấu hình không chính xác.
Khắc phục sự cố thường gặp
Khi Tấm kẹp van một chiều Z2S 10 không giữ được tải và khiến bộ truyền động bị trôi, có một số nguyên nhân cần được điều tra. Trước tiên, hãy xác minh rằng các cổng thí điểm không nhận được áp suất ngoài ý muốn làm mở van. Các đường thí điểm được kết nối chéo hoặc van định hướng bị rò rỉ có thể tạo áp lực đủ để mở Z2S 10 ngay cả khi bạn cho rằng nó sẽ bị chặn.
Kiểm tra độ nhiễm bẩn trong chất lỏng thủy lực bằng cách lấy mẫu dầu và phân tích số lượng hạt. Ngay cả những hạt mịn không nhìn thấy được bằng mắt thường cũng có thể cản trở việc bịt kín thích hợp. Nếu mức độ ô nhiễm vượt quá thông số kỹ thuật ISO 4406 20/18/15, hãy làm sạch hoặc thay thế bộ lọc hệ thống và xem xét bổ sung bộ lọc tốt hơn ở thượng nguồn Z2S 10.
Kiểm tra các mẫu rò rỉ bên ngoài một cách cẩn thận. Rò rỉ xung quanh các rãnh vòng chữ O cho thấy vòng đệm bị hỏng, mô-men xoắn bu-lông không đúng hoặc bề mặt lắp bị cong vênh. Bản thân sự rò rỉ dầu từ thân van cho thấy hư hỏng bên trong cần phải thay van hoàn toàn. Không bao giờ cố gắng sửa chữa các bộ phận bên trong tại hiện trường vì độ chính xác cần thiết vượt quá khả năng thông thường của xưởng.
Nếu Z2S 10 không giải phóng khi bạn áp dụng áp suất thí điểm, hãy đo áp suất thực tế tại các cổng thí điểm X và Y trong khi vận hành. Bạn cần áp suất vượt quá thông số kỹ thuật về áp suất nứt cộng với bất kỳ ma sát nào trong các đoạn thí điểm. Áp suất phi công không đủ là nguyên nhân phổ biến nhất gây ra lỗi nhả. Kiểm tra các đường dẫn hướng bị tắc, các đường dẫn hướng có kích thước nhỏ hoặc áp suất không đủ từ van định hướng của bạn.
Tiếng ồn bất thường từ Check Valve Sandwich Plate Z2S 10 trong quá trình hoạt động thường cho thấy có hiện tượng xâm thực hoặc cuốn khí. Xác minh rằng các kết nối bể chứa của bạn duy trì mức dầu thích hợp và các đường hút không đưa không khí vào. Hư hỏng do xâm thực có thể nhanh chóng phá hủy bề mặt đế van và con rối, cần phải thay thế hoàn toàn.
Sự phát triển trong tương lai
Thiết kế hệ thống thủy lực tiếp tục hướng tới khả năng giám sát và chẩn đoán tốt hơn. Trong khi Tấm kẹp van kiểm tra cơ bản Z2S 10 vẫn là một bộ phận cơ khí thuần túy, các hệ thống hiện đại ngày càng tích hợp cảm biến áp suất và bộ chuyển đổi vị trí vào các ống góp van. Những cảm biến này cung cấp phản hồi theo thời gian thực về hoạt động của van và tình trạng hệ thống mà không yêu cầu sửa đổi chính Z2S 10.
Việc chuyển sang hệ thống điện-thủy lực tạo ra những ứng dụng mới cho van một chiều vận hành bằng thí điểm. Bộ truyền động điện xử lý việc định vị chính xác trong khi các mạch thủy lực cung cấp lực dự phòng cao và Z2S 10 đảm bảo các vị trí thủy lực trong thời gian mất điện. Mối quan hệ bổ sung này mở rộng các trường hợp sử dụng van một chiều nhỏ gọn trong hệ thống điện hybrid.
Các quy định về môi trường thúc đẩy những thay đổi trong công thức chất lỏng thủy lực. Dầu phân hủy sinh học và các chất thay thế có độc tính thấp giành được thị phần, đặc biệt là ở thiết bị di động và các địa điểm nhạy cảm với môi trường. Thông số kỹ thuật của Z2S 10 trong tương lai có thể bao gồm các vật liệu bịt kín được tối ưu hóa đặc biệt cho các loại chất lỏng mới này ngoài các tùy chọn NBR và FKM hiện tại.
Quá trình thu nhỏ tiếp tục diễn ra trong thủy lực di động khi các nhà sản xuất thiết bị tìm cách giảm trọng lượng và cải thiện hiệu quả. Z2S 10 đã phục vụ tốt các ứng dụng nhỏ gọn, nhưng thậm chí các biến thể nhỏ hơn có thể xuất hiện cho các hệ thống vi thủy lực trong robot và thiết bị sản xuất chính xác.
Thực hiện lựa chọn của bạn
Việc chọn Tấm kẹp van một chiều Z2S 10 bắt đầu bằng việc tính toán yêu cầu lưu lượng tối đa của bạn. Nếu bộ truyền động của bạn cần nhiều hơn 80 lít mỗi phút, các mẫu Z2S 16 hoặc Z2S 22 lớn hơn sẽ phù hợp hơn với ứng dụng của bạn. Đối với lưu lượng dưới 80 lít mỗi phút, Z2S 10 mang lại hiệu suất tối ưu trong một gói nhỏ gọn.
Xác định áp suất vận hành tối đa của bạn tiếp theo. Định mức 315 bar của Z2S 10 xử lý hầu hết các ứng dụng thiết bị công nghiệp và di động. Nếu hệ thống của bạn hoạt động dưới 150 bar thì bạn hoàn toàn có khả năng hoạt động của van. Các hệ thống đạt tới hoặc vượt quá 250 bar đòi hỏi sự chú ý cẩn thận đến tất cả các bộ phận của hệ thống bao gồm việc lọc và bảo trì vòng đệm thích hợp.
Hãy xem xét cẩn thận những hạn chế về không gian lắp đặt của bạn. Đĩa bánh sandwich Z2S 10 tăng thêm 25mm chiều cao ngăn xếp và đường bao tổng thể có kích thước 162mm x 57mm. Xác minh rằng khu vực lắp ống góp hoặc van của bạn phù hợp với các kích thước này với khoảng trống thích hợp cho các kết nối thủy lực và khả năng tiếp cận bảo trì.
Khả năng tương thích chất lỏng xác định việc lựa chọn vật liệu bịt kín. Phớt NBR tiêu chuẩn hoạt động đáng tin cậy với dầu thủy lực gốc dầu mỏ, loại dầu chiếm phần lớn trong các ứng dụng công nghiệp và di động. Chất lỏng este photphat, thủy lực tổng hợp hoặc dầu phân hủy sinh học yêu cầu phốt FKM được chỉ định bằng cách thêm ký hiệu V vào số bộ phận của bạn.
Việc cân nhắc về ngân sách sẽ ảnh hưởng đến việc bạn chọn các linh kiện Bosch Rexroth chính hãng hay các lựa chọn thay thế tương thích. Các ứng dụng an toàn quan trọng trong đó sự cố van có thể gây thương tích hoặc thiệt hại tài sản đáng kể sẽ biện minh cho mức phí bảo hiểm dành cho thiết bị gốc. Các ứng dụng ít đòi hỏi hơn có thể chấp nhận các giải pháp thay thế tối ưu hóa chi phí từ các nhà sản xuất như Huade mà không ảnh hưởng đến độ tin cậy có thể chấp nhận được.
Tấm kẹp van một chiều Z2S 10 mang lại hiệu suất đã được chứng minh trong các ứng dụng thủy lực nhỏ gọn. Sự kết hợp giữa khả năng chặn đáng tin cậy, khả năng nhả do thí điểm vận hành và định dạng tấm bánh sandwich tiết kiệm không gian khiến nó phù hợp với thiết bị di động, máy móc công nghiệp và các hệ thống sản xuất chuyên dụng. Hiểu các thông số kỹ thuật, yêu cầu lắp đặt và nhu cầu bảo trì sẽ giúp bạn triển khai van này một cách hiệu quả trong mạch thủy lực của mình.
