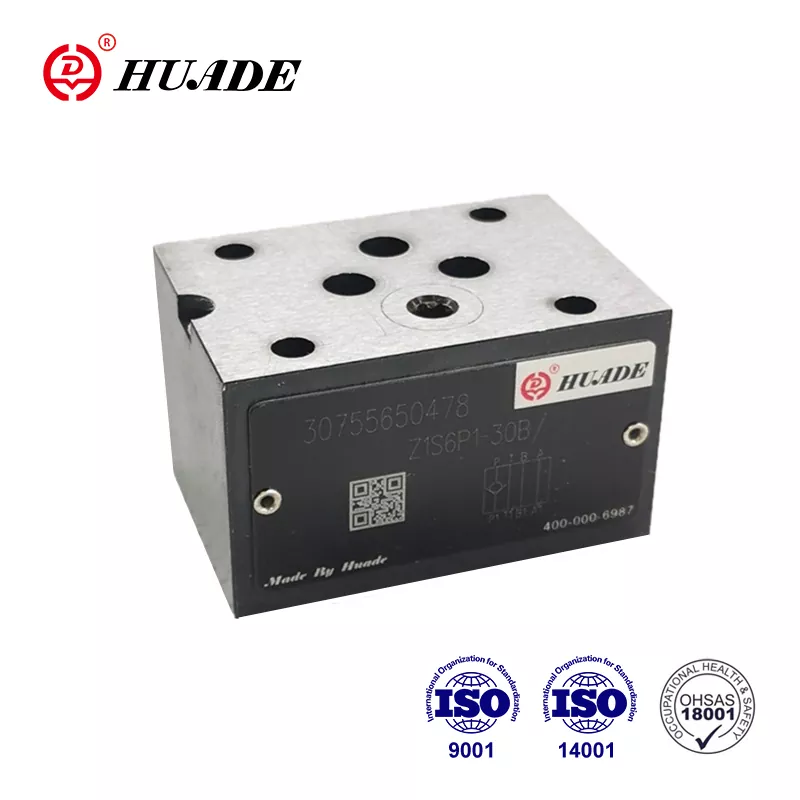

Tấm kẹp van kiểm tra Z1S

Là nhà sản xuất công nghệ điều khiển và truyền động thủy lực hàng đầu Trung Quốc, Huade đã kết hợp công nghệ tiên tiến của Rexroth. Van một chiều Huade® Z1S có thể thay thế hoàn toàn dòng Z1S do Rexroth cung cấp. Nó có hiệu quả về mặt chi phí. Huade đã thông qua ISO9001, ISO14001 và ISO45001. Van hộp mực Huade® Z1S có hiệu suất đáng tin cậy. Nó là một thương hiệu quốc gia lâu đời ở Trung Quốc. Nó tiên tiến hơn về công nghệ và bền hơn so với các sản phẩm tương tự trong dòng này.

Thông số sản phẩm của Tấm kẹp van một chiều Z1S

Tính năng sản phẩm và ứng dụng của tấm bánh sandwich van một chiều Z1S

Đặc trưng:

► Van dạng tấm bánh sandwich sử dụng trong các cụm xếp chồng thẳng đứng

▶ 8 chức năng cách ly khác nhau

Ứng dụng:

Loại tấm bánh sandwich van một chiều loại Z1S này được sử dụng để lắp đặt xếp chồng theo chiều dọc.

4.Chức năng, mục, ký hiệu của Tấm kẹp van một chiều Z1S

Van Z1S là van một chiều hoạt động trực tiếp trong thiết kế tấm bánh sandwich. Nó được sử dụng để đóng kín không rò rỉ theo một hướng và cho phép dòng chảy tự do theo hướng ngược lại. Loại van này có vòng đệm kim loại giữa cánh quạt (3) và vỏ (1). Van một chiều loại Z1S đặc biệt thích hợp cho các ứng dụng có áp suất vận hành trên 10,0 MPa và vận tốc dòng chảy trên 4 m/s.

Thông báo về tấm kẹp van một chiều Z1S

1. Chất lỏng phải được lọc. Độ mịn của bộ lọc tối thiểu là 20 ㎛.

2. Bể chứa phải được bịt kín và phải lắp bộ lọc không khí ở lối vào không khí.

3. Sản phẩm không có tấm phụ khi rời khỏi nhà máy, nếu cần, vui lòng đặt hàng đặc biệt.

4. Vít cố định van phải có cấp cường độ cao (loại 10.9). Hãy lựa chọn và sử dụng chúng theo thông số được liệt kê trong sách mẫu.

5. Độ nhám bề mặt liên kết với van yêu cầu phải bằng 0,8.

6. Độ hoàn thiện bề mặt của mảnh ghép được yêu cầu là 0,01/100mm.
