Hãy tưởng tượng có sức mạnh để nâng 50 tấn với một nút nhấn, hoặc điều khiển các thiết bị xây dựng lớn với Độ chính xác milimet. Đây không phải là khoa học viễn tưởng - đó là thực tế đáng kinh ngạc củaTrạm thủy lựcTại nơi làm việc mỗi ngày trên khắp thế giới!
Từ tòa nhà cần cẩu cao cấp Các tòa nhà chọc trời ngày mai để sản xuất vũ khí robot chính xác Thiết bị y tế, Đơn vị năng lượng thủy lực (HPU) là những anh hùng vô danh cung cấp năng lượng thế giới hiện đại của chúng ta. Những chiếc máy đáng chú ý này biến đổi năng lượng cơ học đơn giản vào lực thủy lực không thể ngăn cản, làm cho điều không thể có được.
A Trạm thủy lực- còn được gọi là MộtĐơn vị năng lượng thủy lực, Hệ thống HPU, hoặcTrạm bơm thủy lực- không chỉ là thiết bị công nghiệp. Đó là trái tim đang đập vô số ngành công nghiệp, hệ số nhân cho phép con người di chuyển những ngọn núi và Công cụ chính xác định hình tương lai của chúng ta.
Trong hướng dẫn toàn diện này, chúng tôi sẽ mở khóa Những bí mật đằng sau những tuyệt tác kỹ thuật này. Cho dù bạn là một người khao khát kỹ sư, một sinh viên tò mò hoặc một chuyên gia đang tìm cách làm sâu sắc hơn kiến thức, bạn sắp khám phá ra các trạm thủy lực đang cách mạng hóa như thế nào Các ngành công nghiệp và tạo ra các khả năng dường như không thể chỉ là nhiều thập kỷ trước.
Định nghĩa cơ bản
Trạm thủy lực là một sức mạnh hoàn toàn Hệ thống bơm chất lỏng (thường là dầu) dưới áp suất cao để vận hành thủy lực thiết bị. Nó giống như có một máy bơm nước mạnh mẽ, nhưng thay vì bơm nước Đối với khu vườn của bạn, nó bơm dầu đặc biệt để cung cấp năng lượng cho máy móc hạng nặng.
Trạm thủy lực bao gồm một số chìa khóa Các bộ phận làm việc cùng nhau:
Trạm bơm thủy lực ở khắp mọi nơi trong Công nghiệp hiện đại bởi vì họ cung cấp một cái gì đó thực sự phi thường -đáng kinh ngạc năng lượng trong một gói nhỏ gọn đáng kể. Đây là lý do tại sao các hệ thống HPU này là Cách mạng hóa cách chúng ta làm việc:
Sản lượng công suất cao: Một trạm thủy lực nhỏ có thể tạo ra đủ lực để nâng xe hoặc di chuyển hàng tấn vật liệu.
Kiểm soát chính xác: Người vận hành có thể kiểm soát tốc độ và lực với độ chính xác đáng kinh ngạc - Hoàn hảo cho các hoạt động tinh tế.
Độ tin cậy: Các trạm thủy lực được duy trì tốt có thể chạy trong nhiều năm mà không gặp vấn đề lớn.
Tính linh hoạt: Một trạm thủy lực có thể cung cấp năng lượng cho nhiều thiết bị cùng một lúc.
Khoa học đằng sau các trạm thủy lực

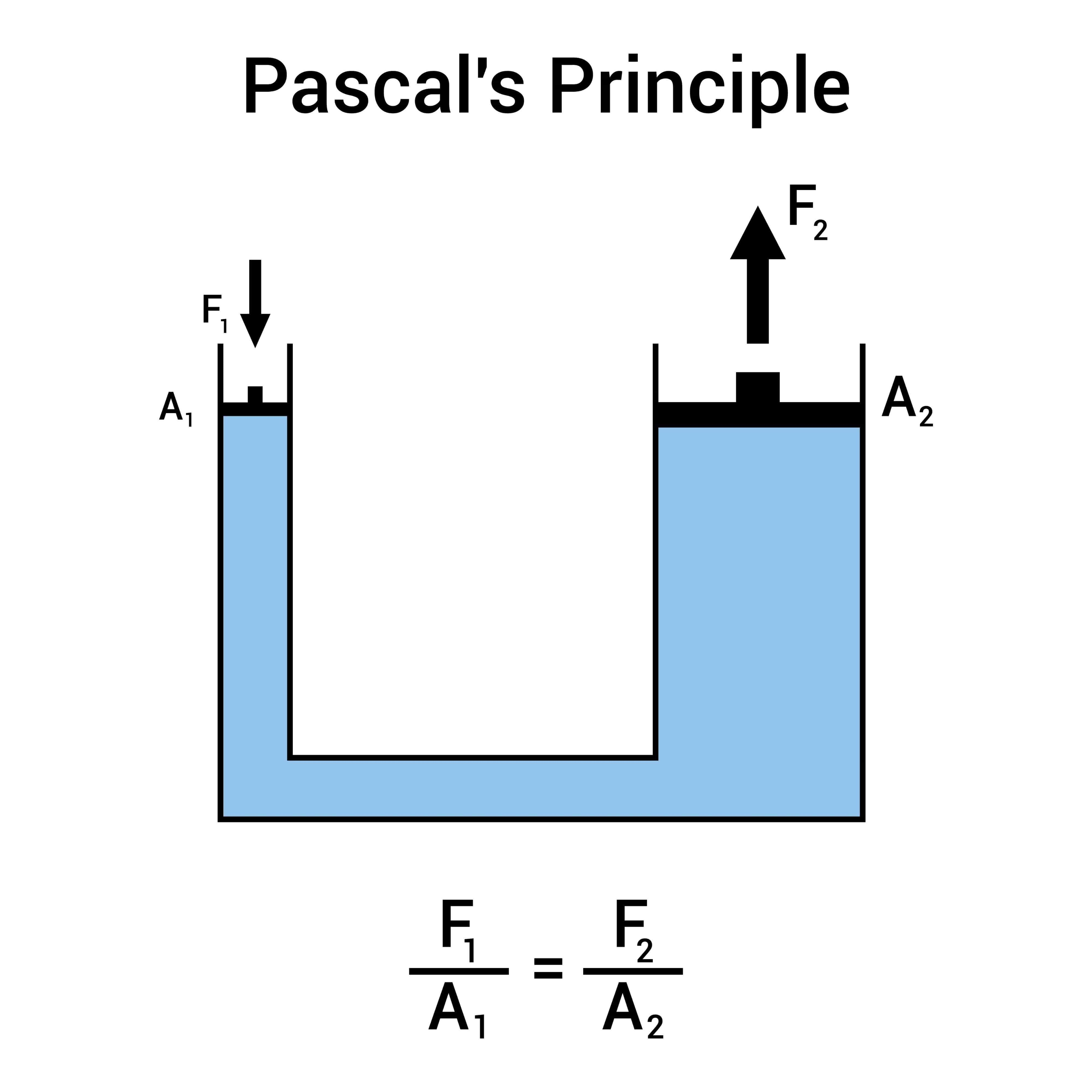

Luật của Pascal - Quỹ
Tất cả các hệ thống thủy lực hoạt động vìPascal's Pháp luật, được phát hiện bởi nhà khoa học người Pháp Blaise Pascal vào những năm 1600. Luật này nói rằng khi bạn áp dụng áp lực cho một chất lỏng hạn chế (như dầu trong một hệ thống), áp suất đó lan rộng như nhau theo mọi hướng.
Đây là một cách đơn giản để hiểu nó: Hãy tưởng tượng bạn có một quả bóng nước. Khi bạn vắt một phần, áp lực đi Ở khắp mọi nơi bên trong khinh khí cầu như nhau. Hệ thống thủy lực sử dụng nguyên tắc này để chuyển sức mạnh.
Làm thế nào lực được nhân lên
Phép thuật thực sự xảy ra khi thủy lực hệ thống nhân lực. Đây là cách:
Nếu bạn có hai xi lanh được kết nối - một nhỏ và lớn - và bạn đẩy xuống cái nhỏ, cái lớn sẽ Đẩy lên với nhiều lực hơn. Sự đánh đổi là xi lanh lớn di chuyển khoảng cách ngắn hơn.
Ví dụ: Nếu như xi lanh lớn có diện tích bề mặt lớn hơn 10 lần so với màu sắc nhỏ, nó sẽ sản xuất lực nhiều hơn 10 lần. Nhưng nó sẽ chỉ di chuyển 1/10 khoảng cách.
Đây là lý do tại sao giắc cắm thủy lực có thể nâng nặng Ô tô chỉ với một máy bơm tay nhỏ!
Tính chất chất lỏng thủy lực
Chất lỏng được sử dụng trong các hệ thống thủy lực không Chỉ là bất kỳ chất lỏng. Nó có các thuộc tính đặc biệt:
Không thể nén: Không giống như không khí (dễ nén), dầu thủy lực không Nén nhiều. Điều này có nghĩa là tất cả áp lực bạn tạo ra được chuyển trực tiếp để làm việc.
Bôi trơn: Chất lỏng cũng bôi trơn tất cả các bộ phận chuyển động, giảm hao mòn.
Truyền nhiệt: Nó giúp mang nhiệt ra khỏi các thành phần nóng.
Ổn định: Tốt Chất lỏng thủy lực không dễ bị hỏng dưới áp lực và nhiệt.
Các thành phần phát điện
Bơm thủy lựcMáy bơm là trái tim của bất kỳ trạm thủy lực. Nó hút thủy lực Chất lỏng từ bể và đẩy nó ra dưới áp suất cao. Có ba chính Loại:
Động cơ điện hoặc động cơĐiều này cung cấp sức mạnh cơ học để chạy máy bơm. Thủy lực nhất Các trạm sử dụng động cơ điện vì chúng:
Cho các đơn vị di động hoặc công việc ngoài trời, Động cơ xăng hoặc diesel là phổ biến.
Bể thủy lực (hồ chứa)Tank lưu trữ chất lỏng thủy lực và phục vụ một số mục đích:
Kích thước bể thường bằng 2-3 lần Tốc độ dòng chảy của máy bơm mỗi phút.
Các thành phần kiểm soát và an toàn
Van giảm ápĐây là một thành phần an toàn quan trọng. Khi áp lực quá cao, Van này tự động mở để ngăn chặn thiệt hại cho hệ thống. Nó giống như a Van an toàn trên nồi áp suất.
Van điều khiển định hướngNhững van này kiểm soát nơi chất lỏng thủy lực chảy. Họ có thể:
Van điều khiển dòng chảyChúng điều chỉnh mức độ nhanh của chất lỏng, điều khiển tốc độ của Bộ truyền động thủy lực. Dòng chảy nhiều hơn có nghĩa là chuyển động nhanh hơn.
Bộ lọcChất lỏng sạch là điều cần thiết cho các hệ thống thủy lực. Bộ lọc Xóa:
Hệ thống giám sát và kiểm soát
Đồng hồ đo áp suấtChúng cho thấy áp lực hệ thống trong nháy mắt. Người vận hành sử dụng chúng để:
Cảm biến nhiệt độChất lỏng thủy lực được nóng trong quá trình hoạt động. Cảm biến nhiệt độ giúp Ngăn chặn quá nóng bởi:
Bộ điều khiển điện tửCác trạm thủy lực hiện đại thường bao gồm các điều khiển máy tính:
Chu kỳ hoạt động hoàn chỉnh
Hiểu cách thức hoạt động của một trạm thủy lực dễ dàng hơn khi bạn đi theo chất lỏng trong suốt hành trình hoàn chỉnh của nó:
Bước 1: Lượng chất lỏngBơm thủy lực tạo ra lực hút lấy chất lỏng từ bể thông qua một bộ lọc hút. Bộ lọc này bắt được các hạt lớn có thể làm hỏng máy bơm.
Bước 2: Áp suấtMáy bơm nén chất lỏng và đẩy nó vào hệ thống ở mức cao áp lực. Áp lực có thể dao động từ 500 psi cho công việc ánh sáng lên tới 10.000 psi hoặc Thêm cho các ứng dụng hạng nặng.
Bước 3: Kiểm soát dòng chảyChất lỏng áp lực chảy qua các van điều khiển chỉ đạo nó ở đâu Nó cần thiết. Những van này hoạt động giống như bộ điều khiển giao thông cho chất lỏng thủy lực.
Bước 4: Hiệu suất làm việcChất lỏng áp lực đến bộ truyền động thủy lực (xi lanh hoặc Động cơ) trong đó năng lượng thủy lực chuyển đổi trở lại năng lượng cơ học để làm hữu ích công việc.
Bước 5: Lưu lượng trở lạiSau khi làm việc, chất lỏng chảy trở lại bể qua bộ lọc. Những bộ lọc này bắt bất kỳ ô nhiễm nào được chọn trong chu kỳ làm việc.
Bước 6: Điều hòaTrở lại trong bể, chất lỏng:
Mở so với các hệ thống vòng kín
Hệ thống vòng lặp mởTrong các hệ thống mở, chất lỏng trở lại trực tiếp vào bể sau khi sử dụng. Lợi ích bao gồm:
Hệ thống vòng kín
Trong các hệ thống kín, chất lỏng lưu thông trực tiếp giữa máy bơm và bộ truyền động.
Lợi ích bao gồm:
Bằng cấu hình bơm
Hệ thống dịch chuyển cố địnhNhững máy bơm này di chuyển cùng một lượng chất lỏng với mỗi vòng quay. Họ:
Hệ thống dịch chuyển biếnNhững máy bơm này có thể thay đổi khối lượng đầu ra của chúng. Họ cung cấp:
Bởi nguồn điện
Trạm thủy lực điện
Các trạm thủy lực điều khiển động cơ
Bởi tính di động
Các trạm thủy lực đứng yên
Trạm thủy lực di động
Bằng cách đánh giá áp lực
Áp suất thấp (dưới 1.000 psi)
Áp lực trung bình (1.000-3.000 psi)
Áp lực cao (hơn 3.000 psi)
Xây dựng và thiết bị nặng
Trạm thủy lực Điện vô số Máy xây dựng:
Máy đào: Các trạm thủy lực kiểm soát sự bùng nổ, cánh tay, xô và đường ray. Một duy nhất Máy xúc có thể có nhiều mạch thủy lực cho các chức năng khác nhau.
Máy ủi: Tất cả các hệ thống nâng lưỡi, câu và theo dõi đều sử dụng năng lượng thủy lực.
Cần cẩu: Các trạm thủy lực cung cấp điều khiển trơn tru, chính xác để nâng và định vị tải nặng.
Bơm bê tông: Hệ thống thủy lực áp suất cao đẩy bê tông qua các ống dài đến vị trí chính xác.
Sản xuất và công nghiệp
Máy công cụ: Trạm thủy lực Sức mạnh:
Xử lý vật liệu:
Nông nghiệp và nông nghiệp
Máy kéo: Máy kéo hiện đại sử dụng năng lượng thủy lực cho:
Thiết bị thu hoạch: Kết hợp, balers và các máy nông nghiệp khác sử dụng thủy lực cho cây trồng xử lý và xử lý.
Ô tô và vận chuyển
Thang máy xe: Mỗi cửa hàng sửa chữa ô tô phụ thuộc vào thang máy thủy lực được cung cấp bởi Trạm thủy lực.
Xe tải rác: Hệ thống thủy lực cung cấp năng lượng cho các cơ chế nâng và nén.
Xe tải đổ: Trạm thủy lực nâng và giường xe tải thấp hơn để dỡ hàng.
Hàng hải và ngoài khơi
Thiết bị vận chuyển: Trạm thủy lực Sức mạnh:
Nền tảng ngoài khơi: Các giàn khoan dầu sử dụng các hệ thống thủy lực lớn để khoan và ống xử lý.
Ứng dụng hàng không vũ trụ
Hệ thống máy bay: Năng lượng thủy lực hoạt động:
Độ tin cậy của các hệ thống thủy lực tạo ra chúng cần thiết cho an toàn bay.
Số liệu hiệu suất chính
Tốc độ dòng chảyĐược đo bằng gallon mỗi phút (gpm) hoặc lít mỗi phút (LPM), tốc độ dòng chảy Xác định cách các bộ truyền động nhanh chóng di chuyển. Lưu lượng cao hơn có nghĩa là hoạt động nhanh hơn nhưng Yêu cầu máy bơm lớn hơn và nhiều năng lượng hơn.
Áp lực hoạt động
Được đo bằng pound trên mỗi inch vuông (psi) hoặc thanh, áp suất xác định số lượng
Buộc hệ thống có thể tạo ra. Áp lực cao hơn có nghĩa là nhiều lực hơn nhưng yêu cầu
Các thành phần mạnh mẽ hơn.
Yêu cầu quyền lựcCông suất thủy lực (HP) có thể được tính toán như:HP = (Flow × Áp lực) ÷ 1714
Điều này giúp kích thước động cơ cần thiết để lái máy bơm.
Hiệu quảTổng hiệu suất hệ thống thường dao động từ 70-85% và phụ thuộc vào:
Tỷ lệ công suất trên trọng lượng caoHệ thống thủy lực tạo ra nhiều năng lượng trên mỗi pound hơn hầu hết các hệ thống khác nguồn điện. Điều này làm cho chúng lý tưởng cho thiết bị di động nơi trọng lượng quan trọng.
Kiểm soát chính xácNgười vận hành có thể kiểm soát lực, tốc độ và vị trí với sự chính xác. Độ chính xác này làm cho thủy lực hoàn hảo cho các hoạt động tinh tế.
Chuyển động tuyến tínhXi lanh thủy lực cung cấp chuyển động mịn, đường thẳng mà không cần liên kết cơ học phức tạp.
Khả năng đảo ngược tức thìHướng có thể được thay đổi ngay lập tức mà không cần dừng lại, không giống như Hệ thống cơ học cần ly hợp và bánh răng.
Bảo vệ quá tảiVan giảm áp tự động bảo vệ chống quá tải, ngăn chặn thiệt hại cho thiết bị hoặc phôi.
Tự bôi trơnChất lỏng thủy lực bôi trơn tất cả các bộ phận chuyển động, giảm hao mòn và Mở rộng cuộc sống thành phần.
Nhược điểm và thách thức
Rò rỉ chất lỏngHệ thống thủy lực có thể phát triển rò rỉ rằng:
Độ nhạy nhiệt độTính chất chất lỏng thủy lực thay đổi theo nhiệt độ:
Độ nhạy ô nhiễmNgay cả các hạt nhỏ cũng có thể làm hỏng các thành phần chính xác. Chất lỏng sạch là cần thiết nhưng yêu cầu:
Chi phí ban đầuHệ thống thủy lực thường có giá ban đầu hơn so với các lựa chọn thay thế cơ học, Mặc dù chúng thường cung cấp giá trị dài hạn tốt hơn.
Yêu cầu bảo trìBảo trì thường xuyên là điều cần thiết và bao gồm:
Lịch bảo trì phòng ngừa
Kiểm tra hàng ngày
Bảo trì hàng tuần
Dịch vụ hàng tháng
Đại tu hàng năm
Hệ thống quá nóng Triệu chứng: Nhiệt độ chất lỏng cao, hiệu suất giảm, Thiệt hại thành phầnNguyên nhân: Bộ làm mát bị tắc, bơm bị mòn, chất lỏng không chính xác Độ nhớtGiải pháp: Làm mát sạch, kiểm tra tình trạng bơm, xác minh chất lỏng đặc điểm kỹ thuật
Áp suất hệ thống thấp Triệu chứng: Hoạt động chậm, đầu ra lực yếu, tiếng ồn bơmNguyên nhân: Bơm bị mòn, sự cố van áp suất, rò rỉ nội bộGiải pháp: Bơm thử Hiệu quả, điều chỉnh van cứu trợ, tìm và sửa chữa rò rỉ
Chất lỏng bị ô nhiễm Triệu chứng: Chất lỏng tối hoặc nhiều mây, hao mòn thành phần, van vấn đềNguyên nhân: Lọc kém, ô nhiễm nước, thành phần sự cốGiải pháp: Thay đổi chất lỏng, bộ lọc nâng cấp, tìm ô nhiễm nguồn
Hoạt động thất thường Triệu chứng: Chuyển động giật, tốc độ không nhất quán, săn bắnNguyên nhân: Không khí trong hệ thống, van bị mòn, chất lỏng bị ô nhiễmGiải pháp: Không khí chảy máu, Van dịch vụ, cải thiện lọc
Cân nhắc an toàn
An toàn áp lực
An toàn chất lỏng
An toàn thiết bị
Sự khác biệt giữa một Trạm thủy lực và bơm thủy lực?
Đây là một trong những câu hỏi phổ biến nhất về các hệ thống HPU! Đây là sự khác biệt chính:
A bơm thủy lựcchỉ là một Thành phần - Nó tạo ra dòng chảy và áp lực. Hãy nghĩ về nó như động cơ trong một chiếc xe hơi.
A Đơn vị năng lượng thủy lực (Trạm)là Một hệ thống hoàn chỉnh bao gồm:
Nó giống như so sánh một động cơ xe hơi với một hoàn toàn ô tô - máy bơm rất cần thiết, nhưng trạm thủy lực là Gói đầy đủ sẵn sàng để làm công việc!
Một bộ phận thủy lực duy nhất có thể chạy được không Nhiều máy?
Tuyệt đối! Đây là một trong những điều lớn nhất Ưu điểm của các trạm bơm thủy lực. Một hệ thống HPU có kích thước phù hợp có thể cung cấp năng lượng:
Điều này làm cho các trạm thủy lực vô cùng hiệu quả chi phí cho các hoạt động lớn.
Các đơn vị năng lượng thủy lực kéo dài bao lâu?
Với bảo trì thích hợp, chất lượng Trạm thủy lực có thể hoạt động đáng tin cậy trong 15-25 năm trở lên! Một số công nghiệp Các hệ thống HPU đã hoạt động trong hơn 30 năm. Các yếu tố chính là:
Thủy lực mạnh nhất là gì Trạm đã từng xây dựng?
Một số máy bơm thủy lực mạnh nhất Các trạm tạo ra hơn 10.000 psi và tốc độ dòng chảy vượt quá 1.000 gpm! Những cái này Các hệ thống HPU lớn được sử dụng trong:
Những người khổng lồ công nghiệp này có thể tạo ra lực lượng tương đương với việc nâng Tượng Nữ thần Tự do!
Công nghệ thông minh mang tính cách mạng Tích hợp
Các đơn vị năng lượng thủy lực kết nối IoTCác trạm thủy lực hiện đại ngày càng bao gồm Internet of Things (IoT) Các cảm biến đó:
Bảo trì dự đoánThuật toán học máy phân tích dữ liệu cảm biến để dự đoán khi nào Các thành phần sẽ thất bại, cho phép bảo trì được lên lịch trước khi các sự cố xảy ra.
Giám sát từ xaNgười vận hành có thể theo dõi nhiều trạm thủy lực từ trung tâm Vị trí, cải thiện hiệu quả và giảm thời gian chết.
Cải tiến môi trường
Chất lỏng thủy lực dựa trên sinh họcChất lỏng thân thiện với môi trường mới cung cấp:
Hiệu quả năng lượngỔ đĩa tốc độ thay đổi và điều khiển thông minh có thể làm giảm năng lượng Tiêu thụ 20-30% so với các hệ thống truyền thống.
Giảm tiếng ồnThiết kế máy bơm tiên tiến và làm giảm âm thanh làm giảm ô nhiễm tiếng ồn trong môi trường làm việc.
Vật liệu nâng cao
Các thành phần nhẹCác vật liệu mới cho phép các trạm thủy lực nhỏ gọn hơn và di động trong khi duy trì hiệu suất.
Con dấu lâu dài hơnVật liệu con dấu nâng cao tồn tại lâu hơn và hoạt động tốt hơn trên khắp Phạm vi nhiệt độ.
Vật liệu chống ăn mònVật liệu tốt hơn giảm bảo trì và kéo dài tuổi thọ của thiết bị, Đặc biệt là trong môi trường khắc nghiệt.
Tăng trưởng thị trường và cơ hội
Thị trường thiết bị thủy lực toàn cầu là dự kiến sẽ phát triển đáng kể, được điều khiển bởi:
Khi chúng ta đứng trên bờ vực của một người mới Cách mạng công nghiệp, trạm thủy lực không chỉ theo kịp - chúng dẫn đầu vào ngày mai. Những đơn vị năng lượng thủy lực đáng chú ý này đại diện cho sự hợp nhất hoàn hảo của vật lý thử nghiệm thời gian và công nghệ tiên tiến, Tạo ra các khả năng tiếp tục kinh ngạc và truyền cảm hứng.
Tác động ở khắp mọi nơi: Ngay bây giờ, khi bạn đọc điều này, hàng triệu trạm bơm thủy lực đang âm thầm làm việc trên toàn cầu. Họ đang xây dựng cơ sở hạ tầng của Ngày mai, sản xuất các thiết bị y tế cứu sinh, thu hoạch thực phẩm để cho ăn Các quốc gia, và khám phá các đại dương sâu nhất và bầu trời cao nhất. Mỗi hệ thống HPU là một minh chứng cho sự khéo léo của con người và nỗ lực vô tận của chúng ta để đạt được nhiều hơn.
Đổi mới không bao giờ dừng lại: Các trạm thủy lực năm 2025 thông minh hơn, sạch hơn, và nhiều hơn nữa mạnh mẽ hơn bao giờ hết. Với bảo trì dự đoán AI-điều khiển, thân thiện với môi trường Bio-fluids và các công nghệ tiết kiệm năng lượng, các hệ thống này không chỉ là Hiệu quả - họ đang chủ động giúp tạo ra một tương lai bền vững hơn.
Vai trò của bạn trong cuộc cách mạng: Cho dù bạn là sinh viên mơ về kỹ thuật tuyệt vời, kỹ thuật viên duy trì những cỗ máy đáng kinh ngạc này hoặc người quản lý lên kế hoạch cho Dự án đột phá tiếp theo, bạn là một phần của câu chuyện thú vị này. Mọi đúng duy trì đơn vị năng lượng thủy lực, mọi ứng dụng sáng tạo, mọi sự an toàn Cải thiện thêm một chương khác vào những thành tựu lớn nhất của loài người.
Tương lai vẫy gọi: Hãy tưởng tượng các trạm thủy lực mà các vấn đề tự chẩn đoán trước khi chúng xảy ra, các hệ thống hiệu quả, chúng lãng phí hầu như không có năng lượng và công nghệ HPU nên Nâng cao nó cho phép các nhiệm vụ đến Sao Hỏa. Đây không phải là tưởng tượng - đó là quỹ đạo Chúng ta đang ở ngày hôm nay.
Lần tới khi bạn nhìn thấy một cần cẩu xây dựng Tiếp cận về phía bầu trời, một robot sản xuất chính xác tạo ra thứ gì đó Không thể tin được, hoặc bất kỳ máy nào hoàn thành dường như không thể, hãy nhớ: Bạn đang chứng kiến sức mạnh của các trạm thủy lực hoạt động. Bạn đang nhìn thấy Luật của Pascal biến thành tiến trình của con người, năng lượng cơ học được chuyển đổi thành Những giấc mơ đã thực sự.
Thời đại của năng lượng thủy lực khác xa Hơn - nó mới bắt đầu đạt được tiềm năng thực sự của nó.
