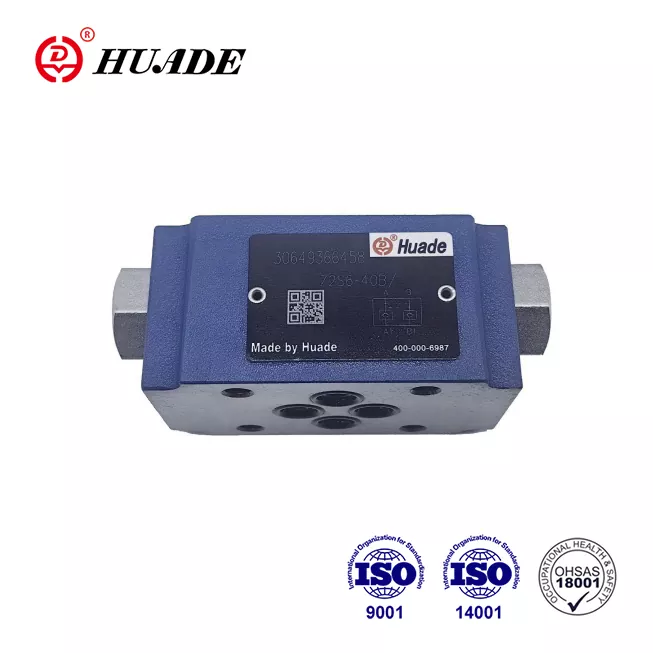

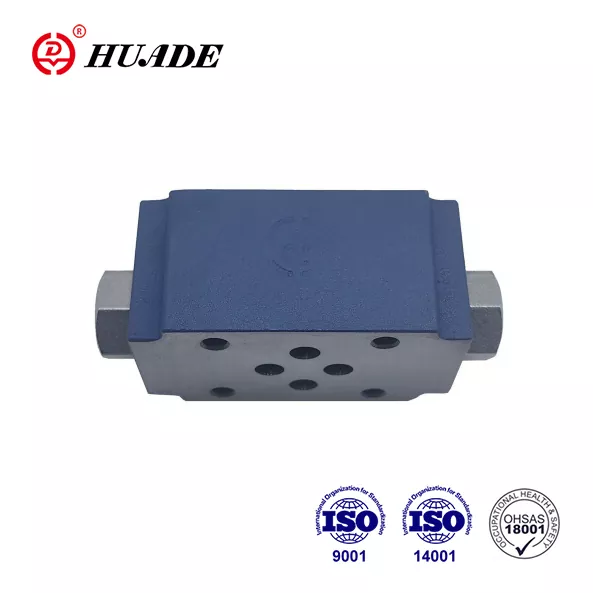

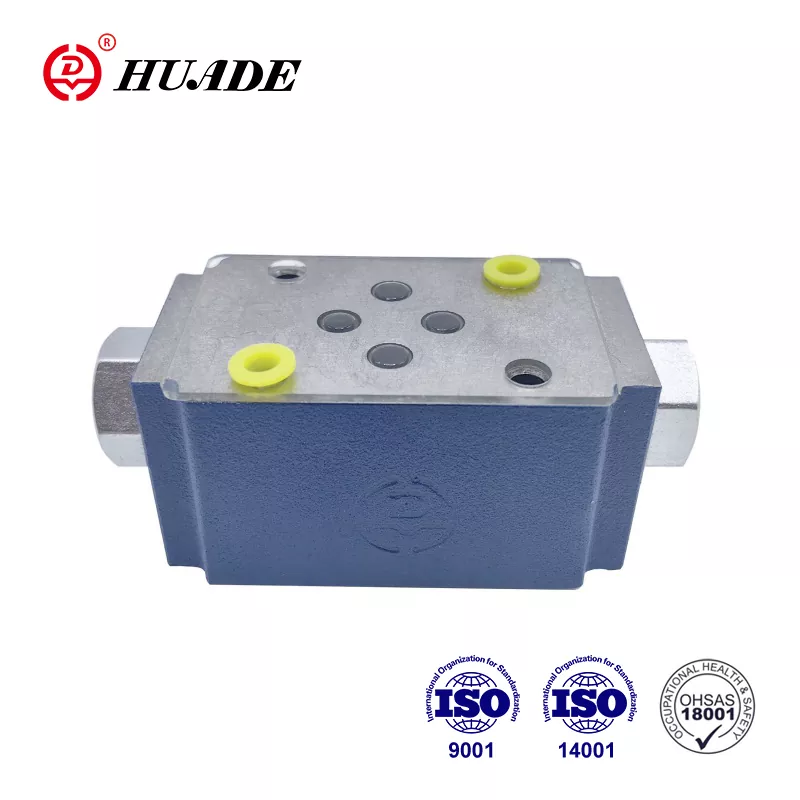

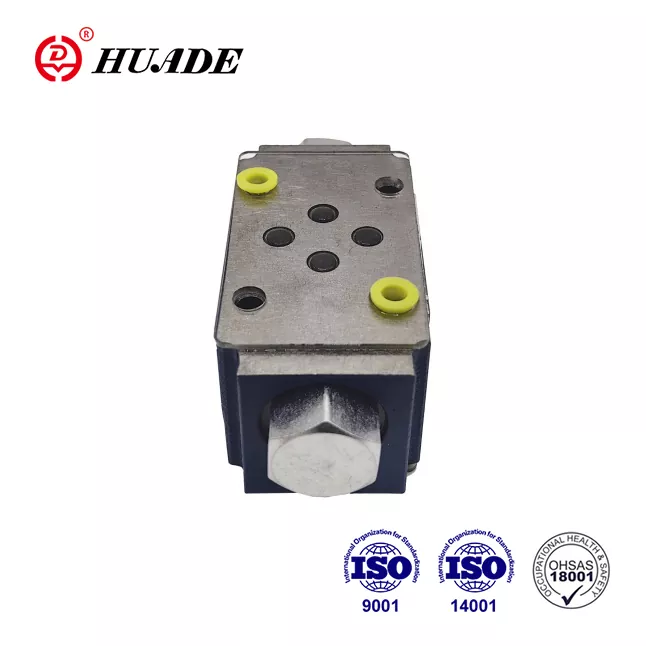

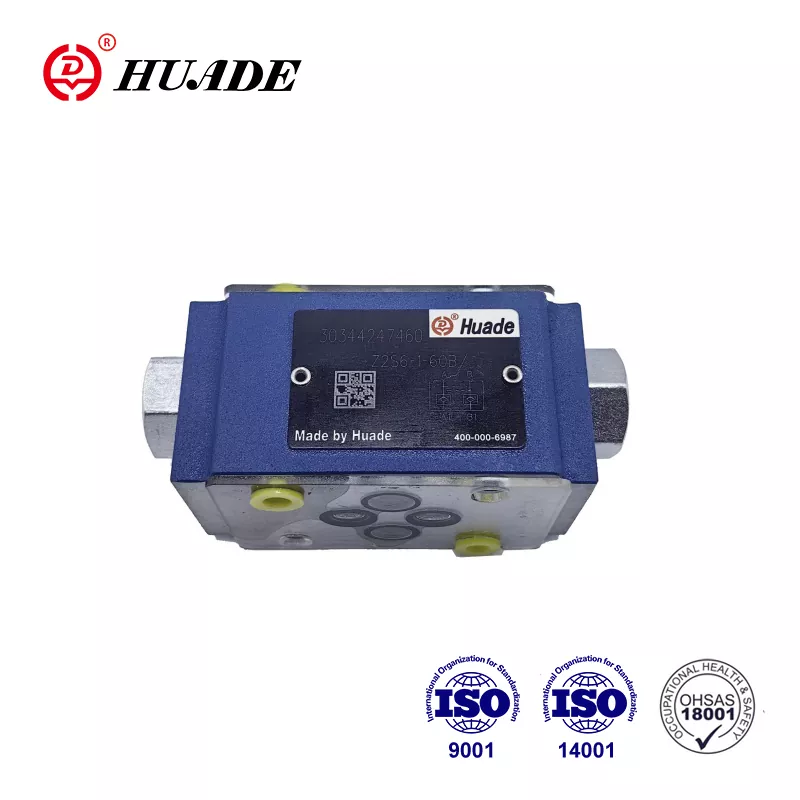

Kiểm tra tấm bánh sandwich van Z2S 6

Do bảy năm kinh nghiệm trong việc hợp tác với Rexroth từ năm 1979, Huade đã kết hợp công nghệ tiên tiến từ Rexroth. Huade® Check Valve Z2S 6 hoàn toàn có thể thay thế cùng một loạt được cung cấp bởi Rexroth. Nó có một mức giá tốt hơn. Nhà máy đã thông qua ISO9001, ISO14001 và OH SAS18001. Van thủy lực Huade® được sử dụng trong ngành quân sự do hiệu suất đáng tin cậy. Nó tiên tiến hơn trong công nghệ và bền hơn các sản phẩm tương tự trong dòng này. Nó là một thương hiệu quốc gia được biết đến ở Trung Quốc.

Tham số sản phẩm của tấm bánh sandwich van kiểm tra Z2S 6

Tính năng sản phẩm và ứng dụng của tấm bánh sandwich van kiểm tra Z2S 6

Đặc trưng:

▶ Để sử dụng trong các tập hợp xếp chồng dọc

▶ Để đóng cửa miễn phí rò rỉ một hoặc hai cổng dịch vụ

▶ Mẫu chuyển sang DIN 24 340 Mẫu A, ISO4401 và CETOP - RP 121H

Ứng dụng:

Van kiểm tra Z2S này được sử dụng để cài đặt xếp chồng dọc. Nó có thể niêm phong một hoặc hai cổng dầu làm việc mà không cần rò rỉ khi cần thiết.

Chức năng, phần, Biểu tượng của tấm bánh sandwich Van kiểm tra Z2S 6

Van kiểm tra phi công thủy lực loại Z2S là thiết kế tấm bánh sandwich. Chúng được sử dụng để đóng cửa không có rò rỉ của một hoặc hai cổng dịch vụ, ngay cả trong thời gian dài. Lưu lượng tự do xảy ra từ A1 đến A2 hoặc B1 đến B2. Dòng chảy trong A1 B1 hướng ngược lại bị chặn. Khi chất lỏng chảy từ A1 đến A2, ống chỉ (1) bị áp lực và được đẩy sang phải, do đó mở van poppet bóng (2) sau đó mở poppet (3). Để đảm bảo đóng chính xác van, các cổng dịch vụ A2 B2 của van định hướng phải được kết nối với bể ở vị trí trung tính.

Biểu tượng của Z2s

Quan điểm Cutaway của Z2S 6

Ví dụ mạch điển hình của Z2S
