Hướng dẫn toàn diện này giải thích công nghệ điều khiển tỷ lệ thủy lực bằng những thuật ngữ đơn giản, bao gồm mọi thứ từ nguyên lý làm việc cơ bản đến các ứng dụng điều khiển servo nâng cao.

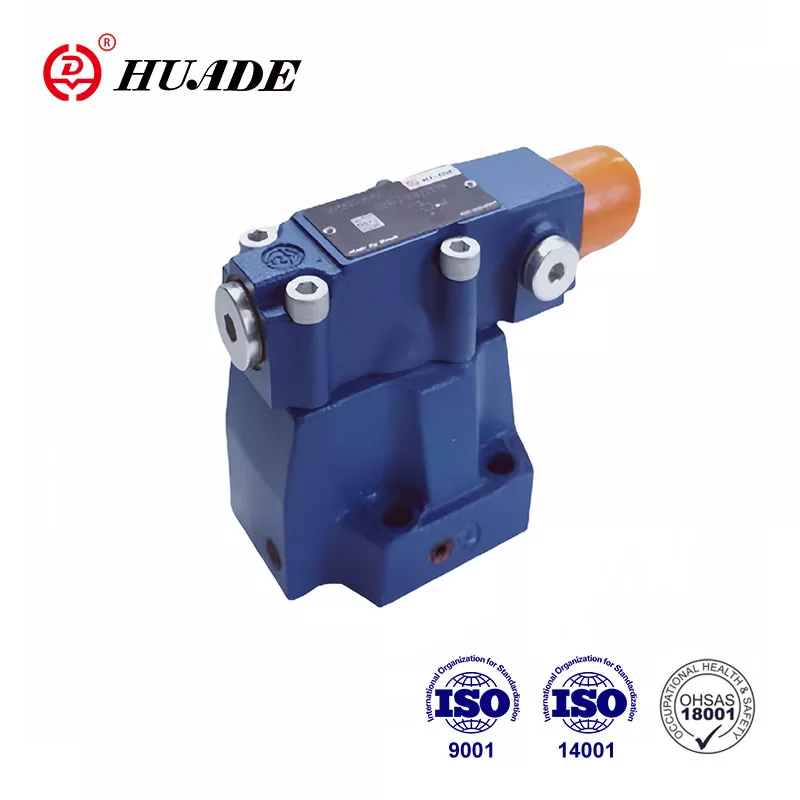

Van tỷ lệ thủy lực là gì?
Van tỷ lệ thủy lực là một thiết bị điện-thủy lực chuyển đổi tín hiệu đầu vào điện thành đầu ra thủy lực tỷ lệ. Không giống như các van điện từ bật/tắt đơn giản, van tỷ lệ cung cấp khả năng kiểm soát liên tục, thay đổi đối với dòng chất lỏng, áp suất và hướng. Để biết tổng quan toàn diện, xemvan tỷ lệ là gì.
Đặc điểm chính:
- Chuyển đổi tín hiệu điện tương tự (0-10V, 4-20mA) thành điều khiển thủy lực chính xác
- Cung cấp khả năng định vị vô hạn giữa trạng thái mở và đóng hoàn toàn
- Cho phép chuyển động máy mượt mà, từ từ
- Tích hợp hoàn hảo với hệ thống điều khiển PLC và mạng tự động hóa
Hãy coi nó như một công tắc điều chỉnh độ sáng cho nguồn thủy lực—cho phép bạn điều khiển chính xác thay vì chỉ "toàn công suất" hoặc "tắt".
Van tỷ lệ thủy lực hoạt động như thế nào:Quá trình kiểm soát
Nguyên lý hoạt động cơ bản
Bộ điều khiển van gửi tín hiệu điện tương tự (thường là vòng dòng 0-10V DC hoặc 4-20mA) đến bộ truyền động điện từ tỷ lệ.
Solenoid tỷ lệ chuyển đổi dòng điện thành lực từ. Dòng điện cao hơn = từ trường mạnh hơn = lực truyền động lớn hơn.
Lực từ làm di chuyển ống van chống lại lực cản của lò xo. Vị trí ống chỉ tương ứng trực tiếp với cường độ tín hiệu đầu vào.
Chuyển động của ống chỉ thay đổi độ mở lỗ thủy lực, kiểm soát tốc độ dòng chảy, áp suất hoặc đường dẫn dòng chảy định hướng.
Cảm biến vị trí LVDT hoặc bộ chuyển đổi áp suất cung cấp phản hồi thời gian thực tới bộ khuếch đại van để điều khiển servo chính xác.
Công nghệ điều khiển tiên tiến
Điều chế độ rộng xung (PWM):Giảm mức tiêu thụ điện năng và sinh nhiệt trong khi vẫn duy trì kiểm soát lực chính xác.
Tần số hòa sắc:Các dao động nhỏ (thường là 100-300 Hz) khắc phục ma sát tĩnh và cải thiện độ phân giải của van lên ±0,1% toàn thang đo.
Tăng cường tín hiệu:Thay đổi đầu vào dần dần ngăn ngừa sốc thủy lực và đảm bảo quá trình tăng/giảm tốc của bộ truyền động trơn tru.
Thông số kỹ thuật và thông số hiệu suất
Số liệu hiệu suất quan trọng
| tham số | Phạm vi điển hình | Hiệu suất cao |
|---|---|---|
| Công suất dòng chảy | 10-500 L/phút | Lên tới 2000 L/phút |
| Áp suất vận hành | thanh 210-350 | Lên đến 700 thanh |
| Thời gian đáp ứng | 50-200 mili giây | 15-50 mili giây |
| tuyến tính | ±3-5% | ±1% |
| Độ trễ | 2-5% | <1% |
| Nghị quyết | 0,5-1% | 0,1% |
| Đáp ứng tần số | 10-50Hz | Hơn 100 Hz |
Khả năng tương thích tín hiệu
Kiểm soát điện áp:±10V, 0-10V DC
Kiểm soát hiện tại:4-20mA, 0-20mA
Giao thức kỹ thuật số:CANopen, EtherCAT, IO-Link, Profinet
Các loại phản hồi:LVDT, chiết áp, bộ chuyển đổi áp suất
Các loại van điều khiển tỷ lệ
1. Van điều khiển lưu lượng theo tỷ lệ
Chức năng:Điều chỉnh tốc độ dòng thể tích để kiểm soát tốc độ
Ứng dụng:Máy công cụ CNC, thiết bị truyền động robot, hệ thống băng tải
Phạm vi dòng chảy:5-500 L/phút với độ chính xác ±2%
2. Van giảm/giảm áp suất theo tỷ lệ
Chức năng:Duy trì áp suất không đổi hoặc giới hạn áp suất hệ thống tối đa
Ứng dụng:Ép phun, kiểm tra vật liệu, hệ thống kẹp
Phạm vi áp suất:5-350 bar với độ chính xác điều chỉnh ±1%
3. Van điều khiển hướng tỷ lệ
Chức năng:Kiểm soát hướng dòng chảy và tốc độ đồng thời
Cấu hình:4/3 chiều, 4/2 chiều với điều khiển luồng tỷ lệ
Ứng dụng:Thủy lực di động, tự động hóa công nghiệp, định vị servo
4. Van tỷ lệ servo hai giai đoạn
Chức năng:Các ứng dụng dòng chảy cao với độ chính xác cấp servo
Giai đoạn thí điểm:Van servo nhỏ điều khiển ống chỉ giai đoạn chính
Ứng dụng:Nhà máy cán thép, máy ép lớn, hệ thống lái hàng hải
Van tỷ lệ so với van servo và van tiêu chuẩn: So sánh kỹ thuật
| Đặc điểm kỹ thuật | Van tiêu chuẩn | Van tỷ lệ | Van trợ lực |
|---|---|---|---|
| Kiểm soát độ phân giải | Chỉ bật/tắt | 0,1-1% | 0,01-0,1% |
| Đáp ứng tần số | không áp dụng | 10-50Hz | 100-500Hz |
| Giảm áp suất | thanh 5-20 | thanh 5-15 | 3-10 thanh |
| Dung sai ô nhiễm | ISO 20/18/15 | ISO 16/19/13 | ISO 14/16/11 |
| Yếu tố chi phí | 1x | 3-5x | 8-15x |
| Khoảng thời gian bảo trì | 2000 giờ | 3000-5000 giờ | 1000-2000 giờ |
Ứng dụng nâng cao và trường hợp sử dụng trong ngành
Tự động hóa sản xuất
- ép phun:Kiểm soát áp suất trong phạm vi ±0,5% để có chất lượng bộ phận ổn định
- Hình thành kim loại:Kiểm soát lực lên tới 5000 tấn với quy định áp suất tỷ lệ
- Dây chuyền lắp ráp:Khớp tốc độ giữa nhiều bộ truyền động trong phạm vi ±1%
Thiết bị di động
- Điều khiển máy xúc:Thời gian phản hồi từ cần điều khiển đến van <100ms mang lại sự thoải mái cho người vận hành
- Hoạt động của cần cẩu:Kiểm soát áp suất cảm biến tải để tiết kiệm năng lượng
- Máy nông nghiệp:Điều khiển bơm thể tích thay đổi cho các ứng dụng PTO
Hàng không vũ trụ và quốc phòng
- Trình mô phỏng chuyến bay:Điều khiển nền tảng chuyển động với độ chính xác định vị ± 0,1mm
- Hệ thống máy bay:Thiết bị hạ cánh và truyền động bề mặt điều khiển chuyến bay
- Thiết bị kiểm tra:Kiểm tra độ mỏi bằng cách kiểm soát lực và tần số chính xác
Tích hợp hệ thống điều khiển và kết nối mạng
Tích hợp PLC
Hầu hết các van tỷ lệ đều giao tiếp với bộ điều khiển logic khả trình thông qua:
- Vào/ra tương tự:Vòng lặp dòng điện 4-20mA hoặc tín hiệu điện áp ±10V
- Bộ khuếch đại van:Chuyển đổi đầu ra PLC thành tín hiệu truyền động van thích hợp
- Điện tử trên tàu (OBE):Thiết bị điện tử điều khiển tích hợp đơn giản hóa hệ thống dây điện
Giao thức truyền thông công nghiệp
- EtherCAT:Ethernet thời gian thực cho các ứng dụng servo tốc độ cao
- CÓ THỂ mở:Điều khiển phân tán trong thiết bị di động và công nghiệp
- Liên kết IO:Giao tiếp điểm-điểm để tích hợp cảm biến thông minh
- Profinet/Profibus:Khả năng tương thích hệ sinh thái tự động hóa của Siemens
Thuật toán điều khiển vòng kín
- Điều khiển PID:Kiểm soát phản hồi theo tỷ lệ-tích phân-đạo hàm
- Chuyển tiếp nguồn cấp dữ liệu:Kiểm soát trước để cải thiện phản ứng động
- Kiểm soát thích ứng:Các thông số tự điều chỉnh cho các điều kiện tải khác nhau
Quy trình khắc phục sự cố và chẩn đoán
Các chế độ và giải pháp lỗi phổ biến
Dính ống chỉ (80% lỗi)
Gây ra:Chất lỏng thủy lực hoặc vecni tích tụ bị ô nhiễm
Giải pháp:Hệ thống xả, thay bộ lọc, duy trì độ sạch ISO 19/16/13
Phòng ngừa:Thay thế bộ lọc 500 giờ, phân tích chất lỏng
Tín hiệu lệch/mất tuyến tính
Gây ra:Hiệu ứng nhiệt độ, lão hóa linh kiện, nhiễu điện
Giải pháp:Hiệu chuẩn lại, che chắn EMI, bù nhiệt độ
Dây chuyền lắp ráp:Kiểm tra tuyến tính 5 điểm bằng thiết bị đã hiệu chuẩn
Thời gian phản hồi chậm
Gây ra:Rò rỉ bên trong, áp lực cung cấp không đủ, sự cố về điện
Giải pháp:Thay thế con dấu, tối ưu hóa áp suất, điều chỉnh bộ khuếch đại
Đo lường:Kiểm tra phản ứng từng bước với giám sát dao động
Chiến lược bảo trì dự đoán
- Phân tích rung động:Phát hiện sự mài mòn cơ học trong các bộ phận của van
- Phân tích dầu:Theo dõi mức độ ô nhiễm và sự suy giảm phụ gia
- Hình ảnh nhiệt:Xác định các vấn đề kết nối điện
- Xu hướng hiệu suất:Theo dõi thời gian phản hồi và độ suy giảm độ chính xác
Tiêu chí lựa chọn và hướng dẫn chọn cỡ
Yêu cầu về dòng chảy
Tính toán lưu lượng cần thiết:
- Q = Tốc độ dòng chảy (L/phút)
- A = Diện tích bộ truyền động (cm2)
- V = Tốc độ mong muốn (m/phút)
- η = Hiệu suất hệ thống (0,85-0,95)
Kích thước van cho 120-150% lưu lượng tính toán để kiểm soát tối ưu.
Xếp hạng áp lực
- Áp suất hệ thống:Đánh giá van ≥ 1,5 × áp suất hệ thống tối đa
- Giảm áp suất:Duy trì áp suất 10-15 bar trên van để kiểm soát tốt
- Áp lực ngược:Xem xét các hạn chế về kích thước dòng trả về
Cân nhắc về môi trường
- Phạm vi nhiệt độ:Hiệu chuẩn lại, che chắn EMI, bù nhiệt độ
- thanh 5-15Tuân thủ IEC 60068-2-6 cho ứng dụng di động
- Bảo vệ IP:Xếp hạng IP65/IP67 cho môi trường khắc nghiệt
- Bảo vệ chống cháy nổ:Chứng nhận ATEX/IECEx cho khu vực nguy hiểm
Xu hướng tương lai trong công nghệ van tỷ lệ
Tích hợp Công nghiệp 4.0
- Kết nối IoT:Giám sát không dây và phân tích dựa trên đám mây
- Học máy:Thuật toán dự đoán cho hiệu suất tối ưu
- Bản song sinh kỹ thuật số:Mô hình van ảo để mô phỏng hệ thống
- Chuỗi khối:Hồ sơ bảo trì an toàn và xác thực các bộ phận
Vật liệu và thiết kế tiên tiến
- Sản xuất phụ gia:Hình học bên trong phức tạp để cải thiện đặc tính dòng chảy
- Vật liệu thông minh:Hợp kim bộ nhớ hình dạng để điều khiển thích ứng
- Công nghệ nano:Lớp phủ tiên tiến để cải thiện khả năng chống mài mòn
- Thiết kế lấy cảm hứng từ sinh học:Tối ưu hóa động lực học chất lỏng từ thiên nhiên
Trọng tâm bền vững
- Phục hồi năng lượng:Mạch tái sinh với điều khiển tỷ lệ
- Chất lỏng phân hủy sinh học:Khả năng tương thích với thủy lực thân thiện với môi trường
- Đánh giá vòng đời:Thiết kế để có thể tái chế và giảm tác động đến môi trường
- Tối ưu hóa hiệu quả:Điều khiển dựa trên AI để tiêu thụ năng lượng tối thiểu
Phân tích chi phí-lợi ích và cân nhắc ROI
Đầu tư ban đầu so với tiết kiệm hoạt động
Tính toán hoàn vốn điển hình:
Phí bảo hiểm van theo tỷ lệ: 2.000-5.000 USD
Tiết kiệm năng lượng: 15-30% điện năng tiêu thụ thủy lực
Giảm bảo trì: số cuộc gọi dịch vụ ít hơn 25%
Cải thiện năng suất: giảm 10-15% thời gian chu kỳ
ROI trung bình: 12-24 tháng trong các ứng dụng có mức sử dụng cao
Tổng chi phí sở hữu các yếu tố
- Tiêu thụ năng lượng:Hệ thống dòng chảy thay đổi và cố định
- Chi phí bảo trì:Theo dõi thời gian phản hồi và độ suy giảm độ chính xác
- Giảm thời gian ngừng hoạt động:Khả năng bảo trì dự đoán
- Chất lượng sản phẩm:Tính nhất quán được cải thiện làm giảm tỷ lệ phế liệu
Phần kết luận
Van tỷ lệ thủy lực đại diện cho một công nghệ quan trọng kết nối nguồn thủy lực truyền thống với hệ thống điều khiển điện tử hiện đại. Khả năng cung cấp khả năng điều khiển chính xác, liên tục khiến chúng trở nên cần thiết cho các ứng dụng đòi hỏi độ chính xác, hiệu quả và vận hành trơn tru.
Những điểm chính cần thực hiện:
- Kết hợp thông số kỹ thuật của van với yêu cầu ứng dụng một cách cẩn thận
- Đầu tư vào thiết kế hệ thống phù hợp và độ sạch của chất lỏng
- Kế hoạch tích hợp với các kiến trúc điều khiển hiện có
- Xem xét các yêu cầu hỗ trợ và bảo trì dài hạn
Khi quá trình sản xuất chuyển sang tự động hóa và độ chính xác cao hơn, công nghệ van tỷ lệ tiếp tục phát triển với khả năng chẩn đoán thông minh hơn, kết nối tốt hơn và khả năng hiệu suất được nâng cao.
Cho dù nâng cấp thiết bị hiện có hay thiết kế hệ thống mới, việc hiểu công nghệ van tỷ lệ sẽ giúp tối ưu hóa hiệu suất hệ thống thủy lực đồng thời chuẩn bị cho các yêu cầu tích hợp Công nghiệp 4.0 trong tương lai.
Bạn đã sẵn sàng triển khai công nghệ van tỷ lệ trong hệ thống thủy lực của mình chưa? Hãy cân nhắc việc tham khảo ý kiến của các kỹ sư tự động hóa có kinh nghiệm để đảm bảo lựa chọn và tích hợp tối ưu cho các ứng dụng cụ thể của bạn.
