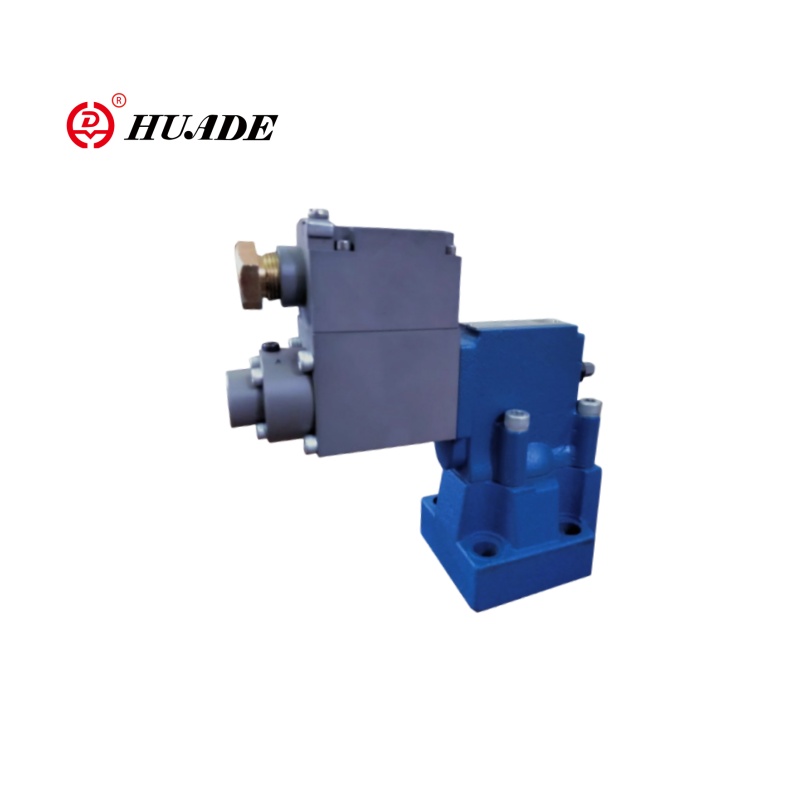

So với DBE làm giảm áp suất chống nổ, sê-ri Valve DBEM phù hợp hơn cho các kịch bản với phản ứng động cao và các yêu cầu thông minh. Phạm vi áp suất làm việc 50 ~ 315 bar, tốc độ dòng chảy lên tới 600 L/phút (mô hình DBEM 32). Điện áp làm việc là DC 24V. Van giảm áp suất chống nổ DBEM áp dụng thiết kế tích hợp, với bộ khuếch đại kỹ thuật số tích hợp tùy chọn (mô-đun OBE), hệ thống dây đơn giản hóa và cấu trúc lõi van cắm điện, do đó không cần phải tháo rời đường ống để bảo trì.
| Dịch | Dầu khoáng phù hợp với NBR và FKM Seal |
| Phosphate este cho con dấu FKM | |
| Phạm vi nhiệt độ chất lỏng ℃ | -30 đến +80 (con dấu NBR) |
| -20 đến +80 (con dấu FKM) | |
| Độ nhớt Phạm vi MM2/S | 2,8 đến 380 |
| Tuyến tính | ± 3,5% |
| Độ lặp lại | ＜ ± 2% |
| Điện | |
| Nguồn điện | DC |
| Min.Solenoid hiện tại MA | 100 |
| Max.Solenoid hiện tại MA | 800 |
| Điện trở cuộn | 19,5Ω ở 20, giá trị tối đa. |
| Tình trạng làm việc | Liên tục |
| Max. Nhiệt độ môi trường | +50 |
| Cách nhiệt cho DIN 40 050 | IP65 |
Đặc trưng:
Gắn kết -sub-mounting:
- Mẫu chuyển sang DIN 24 340 Mẫu E và ISO 6264
- Để cài đặt trong đa tạp
- 4 Xếp hạng áp lực
- Tối đa. giới hạn áp lực, tùy chọn
- Loại khuếch đại VT-2000 (phải được đặt hàng riêng biệt)
Ứng dụng:
Van giảm áp suất chống nổ DBEM được sử dụng rộng rãi trong ngành công nghiệp dầu khí, hệ thống chống nổ hóa học và dược phẩm, mỏ than và thiết bị ngầm, tàu và kỹ thuật biển.
Ví dụ:
PLC chống nổ → Van DBEM (Bộ khuếch đại OBE tích hợp) → Cảm biến áp suất chống nổ
↓
Xe buýt Profibus-DP
Van giảm áp suất chống nổ DBEM là van giảm áp vận hành phi công. Nó được sử dụng để liên tục đặt áp suất trong các hệ thống thủy lực bằng tín hiệu điện.
Về cơ bản, các van này bao gồm một van thí điểm (1) với điện từ tỷ lệ (2) và van chính (3) với chèn ống chính (4).
Loại HD-DBE ... FB
Giới hạn áp suất liên quan đến giá trị dòng điện và được đặt bởi điện từ tỷ lệ (2). Áp suất hệ thống được áp dụng cho ống chính (4). Đồng thời, áp suất được áp dụng cho phía lò xo của ống chính (4) và poppet phi công (6) thông qua lỗ (5) tại van thí điểm (1). Nếu lực thủy lực vượt quá lực điện từ, Pilot Poppet (6) sẽ mở ra. Chất lỏng thí điểm có thể chảy trở lại bể và giảm áp lực do các lỗ chính ảnh hưởng đến ống chính (4). Sau đó, ống chính (4) mở kênh từ bơm đến bể.

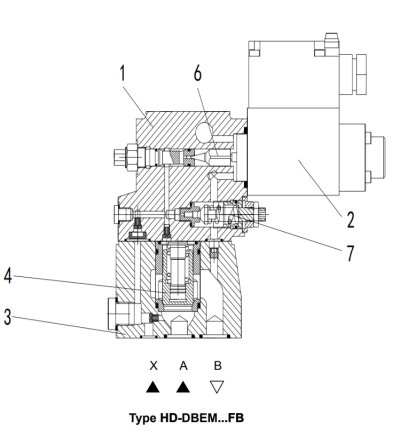

Nhập HD-DBEM ... FB
Tùy chọn van có thể được cung cấp với van điều khiển phi công được nạp thêm lò xo (7) cho an toàn áp suất tối đa (an toàn áp suất dự phòng).

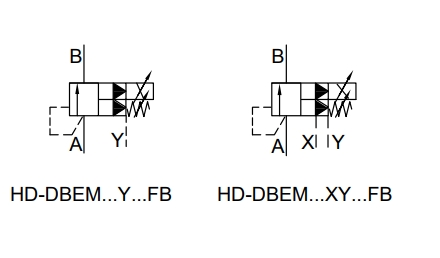

Biểu tượng của Van giảm áp suất chống nổ DBEM
