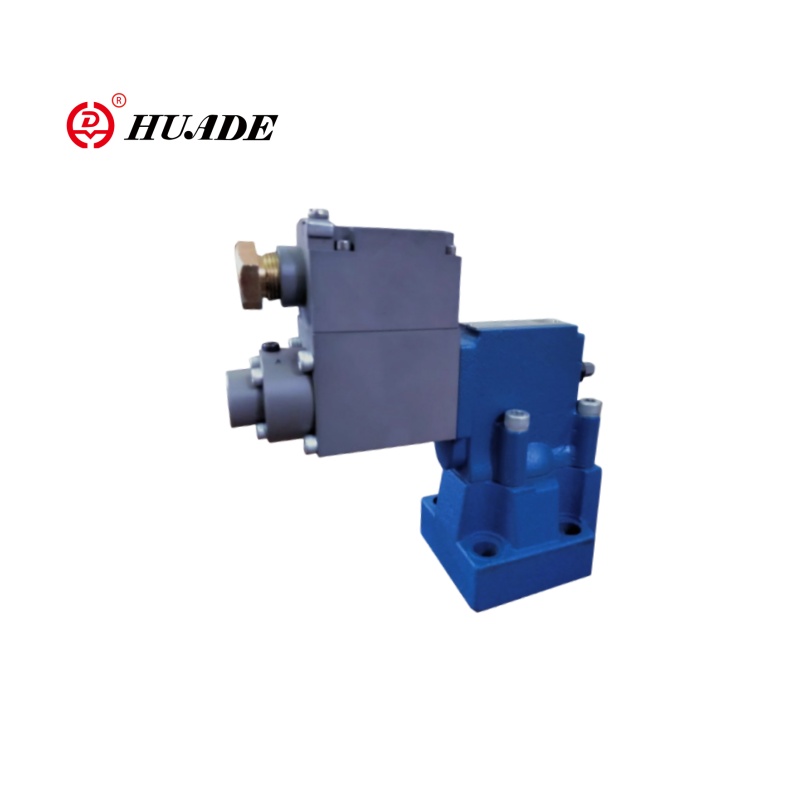

Sê-ri DBE làm giảm chất nổ là một van điều chỉnh áp suất được điều khiển bằng điện được thiết kế cho môi trường dễ cháy và nổ, với điều hòa áp suất tỷ lệ chính xác và các đặc tính chống nổ an toàn. Van giảm tỷ lệ DBE có chức năng cứu trợ khẩn cấp cơ học tích hợp, tự động chuyển sang áp suất an toàn khi tắt nguồn. Và lớp phủ chống mài mòn trên lõi van có thể kéo dài tuổi thọ dịch vụ.
| Dịch | Dầu khoáng phù hợp với NBR và FKM Seal |
| Phosphate este cho con dấu FKM | |
| Phạm vi nhiệt độ chất lỏng ℃ | -30 đến +80 (con dấu NBR) |
| -20 đến +80 (con dấu FKM) | |
| Độ nhớt Phạm vi MM2/S | 2,8 đến 380 |
| Tuyến tính | ± 3,5% |
| Độ lặp lại | ＜ ± 2% |
| Điện | |
| Nguồn điện | DC |
| Min.Solenoid hiện tại MA | 100 |
| Max.Solenoid hiện tại MA | 800 |
| Điện trở cuộn | 19,5Ω ở 20, giá trị tối đa. |
| Tình trạng làm việc | Liên tục |
| Max. Nhiệt độ môi trường | +50 |
| Cách nhiệt cho DIN 40 050 | IP65 |
Đặc trưng:
Gắn kết -sub-mounting:
- Mẫu chuyển sang DIN 24 340 Mẫu E và ISO 6264
- Để cài đặt trong đa tạp
- 4 Xếp hạng áp lực
- Tối đa. giới hạn áp lực, tùy chọn
- Loại khuếch đại VT-2000 (phải được đặt hàng riêng biệt)
Ứng dụng:
Van giảm áp suất chống nổ DBE có thể được sử dụng để khoan các bộ ngăn chặn blowout (BOP), các dụng cụ lỗ hổng, trạm nén khí tự nhiên, hỗ trợ thủy lực khai thác, máy khiên, thiết bị khai thác khí, thiết bị khoan biển sâu và máy móc sàn chống nổ.
Ví dụ:
PLC chống nổ → Bộ khuếch đại tỷ lệ chống nổ → Van DBE → Bộ điều khiển thủy lực
↑
Cảm biến áp suất chống nổ (Phản hồi)
Van giảm áp suất chống nổ DBE là van giảm áp vận hành phi công. Nó được sử dụng để liên tục đặt áp suất trong các hệ thống thủy lực bằng tín hiệu điện.

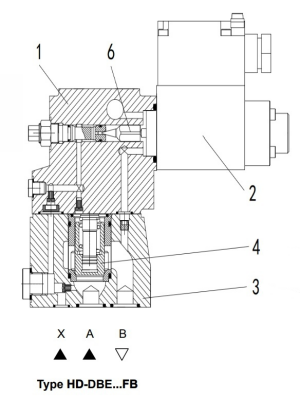

Về cơ bản, các van này bao gồm một van thí điểm (1) với điện từ tỷ lệ (2) và van chính (3) với chèn ống chính (4).
Loại HD-DBE ... FB
Giới hạn áp suất liên quan đến giá trị dòng điện và được đặt bởi điện từ tỷ lệ (2). Áp suất hệ thống được áp dụng cho ống chính (4). Đồng thời, áp suất được áp dụng cho phía lò xo của ống chính (4) và poppet phi công (6) thông qua lỗ (5) tại van thí điểm (1). Nếu lực thủy lực vượt quá lực điện từ, Pilot Poppet (6) sẽ mở ra. Chất lỏng thí điểm có thể chảy trở lại bể và giảm áp lực do các lỗ chính ảnh hưởng đến ống chính (4). Sau đó, ống chính (4) mở kênh từ bơm đến bể.

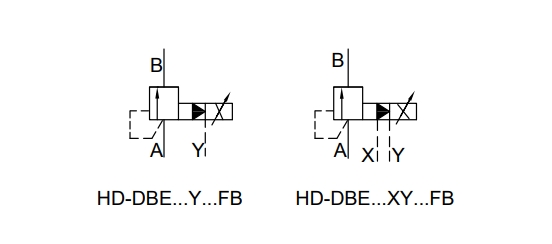

Biểu tượng của Van giảm áp suất chống nổ DBE
