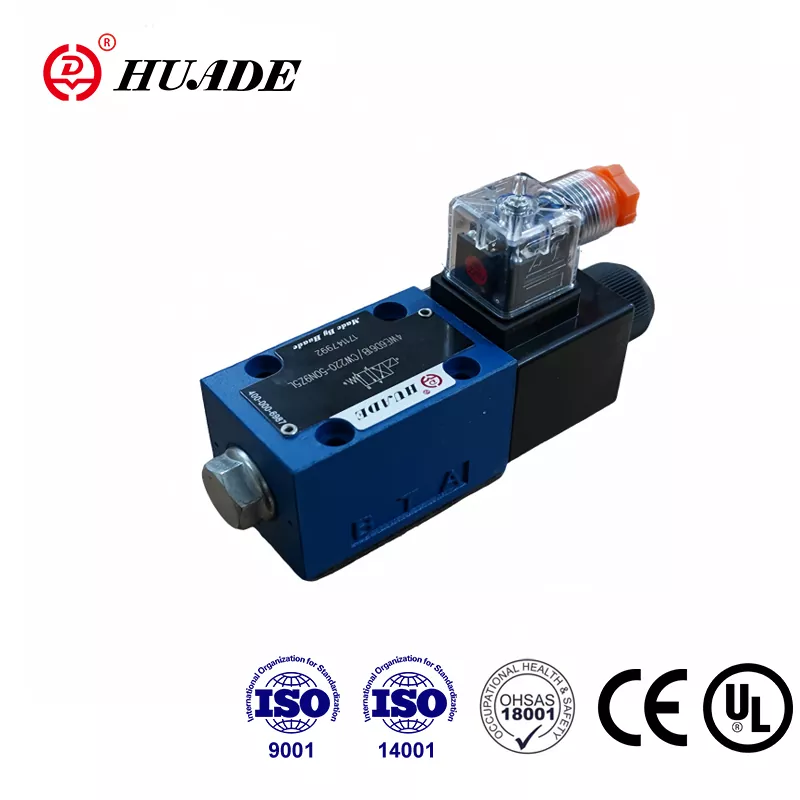

Khi làm việc với hệ thống thủy lực, việc chọn van điều khiển hướng phù hợp có thể tạo ra sự khác biệt về hiệu suất và độ tin cậy của thiết bị. Van điều khiển hướng Rexroth 4WE 6 Y đã nổi tiếng là một bộ phận đáng tin cậy trong thủy lực công nghiệp và hiểu được điều gì khiến nó trở nên đặc biệt có thể giúp bạn quyết định xem đó có phải là lựa chọn phù hợp cho ứng dụng của mình hay không.
Van điều khiển hướng là gì?
Trước khi đi sâu vào chi tiết cụ thể của mô hình 4WE 6 Y, cần hiểu rõ chức năng của van điều khiển hướng. Các van này là thành phần cơ bản trong hệ thống thủy lực kiểm soát dòng chất lỏng thủy lực. Bằng cách thay đổi đường đi của chất lỏng, họ xác định hướng di chuyển của xi lanh hoặc động cơ quay theo hướng này hay hướng khác. Hãy coi chúng như những người điều khiển lưu lượng cho chất lỏng thủy lực, hướng nó đến nơi cần đến.
Van điều khiển hướng Rexroth 4WE 6 Y thuộc loại van vận hành bằng điện từ, nghĩa là nó sử dụng tín hiệu điện để chuyển đổi vị trí của van. Điều khiển điện này giúp dễ dàng tích hợp vào các hệ thống tự động, nơi có vấn đề về thời gian chính xác.

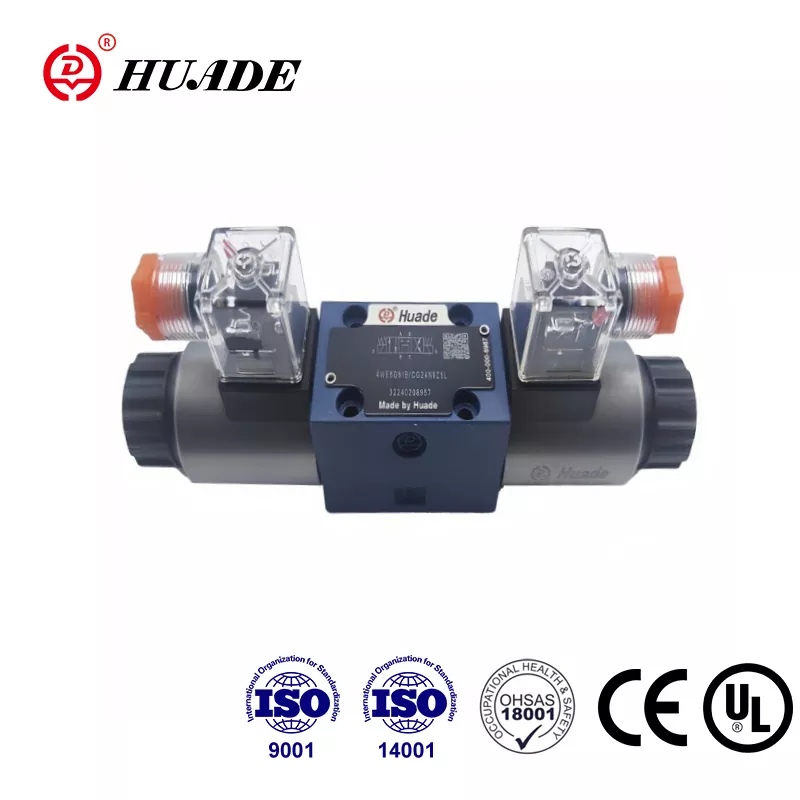

Khái niệm cơ bản về Thiết kế 4WE 6 Y
4WE 6 Y được chế tạo theo tiêu chuẩn kích thước NG 6, đây là một trong những kích thước phổ biến nhất trong thủy lực công nghiệp. Kích thước này còn được gọi là CETOP 3 hoặc ISO 4401-03 ở nhiều nơi trên thế giới. Điều này có ý nghĩa đối với bạn là van sẽ phù hợp với các kiểu lắp đặt tiêu chuẩn, giúp việc lắp đặt trở nên đơn giản và dễ dàng thay thế nếu cần.
Van hoạt động như van 4 chiều, 2 vị trí. Nói một cách đơn giản hơn, nó có bốn cổng để kết nối các đường thủy lực và nó có thể chuyển đổi giữa hai cấu hình dòng chảy khác nhau. Chữ "Y" trong tên của nó đề cập đến thiết kế ống cuộn cụ thể bên trong van, xác định chính xác cách chất lỏng chảy ở từng vị trí.
Một đặc điểm đáng chú ý của van điều khiển hướng 4WE 6 Y là thiết kế tác động trực tiếp. Không giống như các van vận hành bằng phi công cần tín hiệu điều khiển nhỏ để di chuyển van chính lớn hơn, bộ điện từ của van này trực tiếp di chuyển ống điều khiển dòng chất lỏng. Thiết kế này thường mang lại thời gian phản hồi nhanh hơn, mặc dù điều đó có nghĩa là van hoạt động tốt nhất với tốc độ dòng chảy vừa phải thay vì tốc độ cực cao.
Cấu hình Y-Spool hoạt động như thế nào
Cấu hình ống chữ Y trong van điều khiển hướng Rexroth 4WE 6 Y tạo ra một kiểu dòng chảy cụ thể. Khi bộ điện từ không được cấp điện, van sẽ ở vị trí nghỉ. Ở trạng thái này, áp suất từ máy bơm kết nối với một cổng làm việc trong khi cổng làm việc còn lại thoát vào bể. Khi bạn cấp điện cho cuộn dây điện từ, ống cuộn sẽ dịch chuyển để đảo ngược các kết nối này.
Hành vi chuyển đổi này làm cho 4WE 6 Y đặc biệt hữu ích như một van thí điểm. Trong nhiều hệ thống thủy lực, đặc biệt là những hệ thống có van chính lớn, 4WE 6 Y đóng vai trò là bộ não điều khiển ra lệnh cho van lớn hơn phải làm gì. Nó gửi áp suất dẫn hướng đến một bên của van chính hoặc bên kia, làm cho van lớn hơn đó dịch chuyển và xử lý các yêu cầu về dòng chảy lớn.
Van sử dụng cái gọi là cơ chế giam giữ trong nhiều cấu hình. Điều này có nghĩa là một khi bạn cấp điện cho bộ điện từ và van chuyển đổi vị trí, nó vẫn ở đó ngay cả sau khi bạn cắt điện. Nó sẽ không chuyển trở lại cho đến khi bạn cấp năng lượng trở lại. Tính năng này giúp tiết kiệm năng lượng vì bạn không cần phải cấp nguồn liên tục cho bộ điện từ.
Khả năng áp suất và dòng chảy
Van điều khiển hướng Rexroth 4WE 6 Y có thể xử lý áp suất làm việc lên tới 350 bar tại các cổng chính của nó, tương đương khoảng 5.000 psi. Con số này cao hơn đáng kể so với nhiều loại van tiết kiệm trên thị trường. Cổng bình chứa có thể chịu được áp suất lên tới 160 bar ở các phiên bản tiêu chuẩn, với một số mẫu được đánh giá là 210 bar.
Đối với công suất dòng chảy, van có thể quản lý tới 80 lít mỗi phút, hoặc khoảng 21 gallon mỗi phút. Điều này làm cho nó phù hợp cho các ứng dụng thủy lực tầm trung. Nếu hệ thống của bạn cần xử lý dòng chảy lớn hơn, bạn thường sử dụng van này làm bộ điều khiển thí điểm cho van chính lớn hơn thay vì xử lý trực tiếp tất cả dòng chảy.
Điều đáng chú ý là những xếp hạng này thể hiện khả năng tối đa trong các điều kiện cụ thể. Trong các ứng dụng thực tế, mức giảm áp suất thực tế và việc xử lý dòng chảy phụ thuộc vào các yếu tố như độ nhớt của chất lỏng thủy lực và đường dẫn dòng chảy cụ thể qua van ở từng vị trí.
Công nghệ điện từ chân ướt
Một trong những tính năng chính làm nên sự khác biệt của van điều khiển hướng Rexroth 4WE 6 Y là thiết kế điện từ chốt ướt. Trong cấu hình này, pít tông của bộ điện từ nằm trực tiếp trong chất lỏng thủy lực thay vì bịt kín khỏi nó. Mặc dù điều này nghe có vẻ bất thường nhưng nó thực sự mang lại một số lợi ích.
Chất lỏng thủy lực đóng vai trò vừa là chất làm mát vừa là chất bôi trơn cho bộ điện từ. Điều này giúp bộ điện từ tồn tại lâu hơn và hoạt động đáng tin cậy hơn qua hàng triệu chu kỳ. Chất lỏng hấp thụ nhiệt do cuộn dây điện từ tạo ra và mang nó đi, ngăn ngừa hiện tượng quá nhiệt có thể làm hỏng cuộn dây hoặc giảm lực từ của nó.
Thiết kế chốt ướt cũng có nghĩa là bộ điện từ có thể được tháo ra và thay thế mà không làm cạn kiệt hệ thống thủy lực hoặc làm hỏng các bộ phận chứa áp suất. Bạn thậm chí có thể xoay cuộn dây 90 độ hoặc xoay hoàn toàn trong một số kiểu máy để giúp kết nối điện dễ tiếp cận hơn cho việc lắp đặt cụ thể của bạn.
Tuy nhiên, thiết kế này đặt ra một số yêu cầu nhất định đối với chất lỏng thủy lực của bạn. Dầu cần phải tương thích với các bộ phận bên trong của bộ điện từ. Rexroth đặc biệt cảnh báo không nên sử dụng dầu thủy lực có một số chất phụ gia gốc kẽm, vì chúng có thể hình thành cặn bám làm tắc nghẽn các đường dẫn nhỏ bên trong của van theo thời gian.
Khả năng tương thích và độ sạch của chất lỏng
Van điều khiển hướng 4WE 6 Y hoạt động với dầu thủy lực gốc khoáng tiêu chuẩn cũng như một số loại chất lỏng chống cháy. Các vòng đệm tiêu chuẩn được làm từ NBR (cao su nitrile), xử lý hầu hết các loại dầu khoáng và hoạt động trong phạm vi nhiệt độ từ -30°C đến +80°C. Nếu bạn cần khả năng tương thích với các chất lỏng khác nhau hoặc nhiệt độ cao hơn, vòng đệm FKM (fluorocarbon) có sẵn dưới dạng tùy chọn.
Giữ chất lỏng thủy lực của bạn sạch sẽ là điều quan trọng để đảm bảo độ tin cậy lâu dài của van điều khiển hướng Rexroth 4WE 6 Y. Van yêu cầu độ sạch của chất lỏng ở cấp ISO 4406 20/18/15 hoặc cao hơn. Trong thực tế, điều này có nghĩa là bạn cần lọc hiệu quả, thường là với các bộ lọc được đánh giá ở mức 10 micron hoặc mịn hơn.
Chất lỏng bị ô nhiễm là một trong những nguyên nhân phổ biến nhất gây ra sự cố với van điều khiển hướng. Các hạt trong chất lỏng có thể làm xước bề mặt chính xác của ống và lỗ khoan, làm tăng rò rỉ bên trong theo thời gian. Chúng cũng có thể làm cho ống chỉ bị dính, dẫn đến chuyển số chậm hoặc không hoàn toàn. Một hệ thống lọc được bảo trì đúng cách sẽ ngăn ngừa những vấn đề này và kéo dài tuổi thọ của van một cách đáng kể.
Tùy chọn và kết nối điện
Van điều khiển hướng 4WE 6 Y có nhiều tùy chọn điện áp khác nhau để phù hợp với các hệ thống điện khác nhau. Các lựa chọn phổ biến bao gồm 24V DC, tiêu chuẩn trong nhiều hệ thống điều khiển công nghiệp, cũng như điện áp xoay chiều như 110V hoặc 230V. Công suất tiêu thụ của van thường vào khoảng 30 watt.
Khi bạn đặt mua một chiếc van, số kiểu máy sẽ cho bạn biết chính xác điện áp mà nó cần. Ví dụ: "G24" trong ký hiệu kiểu máy có nghĩa là 24V DC, trong khi "W230" biểu thị 230V AC. Kết nối điện thường có dạng đầu nối 3 chân tiêu chuẩn đáp ứng thông số kỹ thuật DIN EN 175301-803, mặc dù cũng có sẵn các loại đầu nối khác.
Một số phiên bản của van bao gồm tính năng ghi đè thủ công, thường được chỉ định là "N9" trong mã mẫu. Điều này cho phép bạn đẩy ống chỉ theo cách thủ công để chuyển van khi không có nguồn điện, điều này có thể hữu ích trong quá trình thiết lập hoặc khắc phục sự cố. Tuy nhiên, cách ghi đè thủ công này có những hạn chế và chỉ nên sử dụng khi áp suất bình chứa dưới 50 bar.
Yêu cầu cài đặt
Việc lắp đặt van điều khiển hướng Rexroth 4WE 6 Y một cách chính xác rất đơn giản nhưng cần chú ý đến từng chi tiết. Van gắn vào ống góp NG 6 tiêu chuẩn hoặc tấm phụ bằng cách sử dụng bốn bu lông lắp. Bề mặt lắp đặt cần phải đáp ứng các yêu cầu về độ phẳng và độ mịn cụ thể, thường không cứng hơn Rz 4, để đảm bảo độ kín thích hợp.
Thông số mô-men xoắn quan trọng hơn bạn nghĩ. Rexroth chỉ định siết chặt các bu lông lắp đến 9 Nm đối với các bu lông hệ mét tiêu chuẩn. Nếu bạn đang sử dụng một số bu lông cỡ đế quốc nhất định, thông số kỹ thuật sẽ thay đổi một chút để tính đến các đặc điểm ren khác nhau. Siết quá chặt các bu lông có thể dẫn đến rò rỉ bên ngoài, trong khi siết quá chặt có thể làm biến dạng thân van và khiến ống cuộn bị kẹt.
Khi lắp đặt van, hãy đảm bảo tất cả các kết nối cổng đều sạch sẽ và không có mảnh vụn. Ngay cả những hạt nhỏ được đưa vào trong quá trình lắp đặt cũng có thể gây ra sự cố sau này. Bạn cũng nên xác minh các kết nối điện trước khi áp dụng áp suất thủy lực, đảm bảo van chuyển số đúng cách và không có bất kỳ vấn đề nào về hệ thống dây điện.
Đặc tính hiệu suất
Van điều khiển hướng Rexroth 4WE 6 Y cung cấp thời gian phản hồi trong khoảng từ 20 đến 70 mili giây khi cấp điện và 10 đến 60 mili giây khi ngắt điện. Thời gian này có thể thay đổi dựa trên các yếu tố như độ nhớt của chất lỏng, áp suất vận hành và điều kiện dòng chảy.
Giống như tất cả các loại van ống cuộn, 4WE 6 Y có một số rò rỉ bên trong theo thiết kế. Một lượng nhỏ chất lỏng trượt qua ống cuộn ngay cả khi nó được cho là đang chặn dòng chảy. Sự rò rỉ này là bình thường và cần thiết để bôi trơn thích hợp, nhưng điều đó có nghĩa là van không phù hợp với các ứng dụng mà bạn cần giữ tải ở vị trí trong thời gian dài mà không có bất kỳ chuyển động nào.
Rò rỉ bên trong tăng dần theo tuổi thọ của van do sự mài mòn thông thường xảy ra giữa ống chỉ và lỗ khoan. Điều này không nhất thiết có nghĩa là van cần được thay thế ngay lập tức, nhưng đó là điều cần theo dõi. Rò rỉ quá mức có thể làm giảm hiệu suất hệ thống và cuối cùng có thể phải thay van để duy trì hiệu suất tối ưu.
Ứng dụng phổ biến
Van điều khiển hướng 4WE 6 Y được sử dụng trong nhiều ứng dụng công nghiệp. Máy công cụ thường sử dụng các van này để điều khiển các chức năng phụ trợ như thiết bị kẹp hoặc bộ thay dao. Máy ép phun nhựa sử dụng chúng cho nhiều chức năng điều khiển khác nhau. Phòng thử nghiệm và thiết bị di động cũng thường kết hợp các van này.
Một ứng dụng đặc biệt phổ biến là sử dụng 4WE 6 Y làm van thí điểm cho các van định hướng lớn hơn. Trong vai trò này, nó điều khiển áp suất dẫn hướng làm dịch chuyển một van lớn hơn, cho phép điều khiển điện tử các hệ thống thủy lực dòng chảy cao. Cấu hình thí điểm này tận dụng độ tin cậy của van và chi phí tương đối thấp trong khi chỉ sử dụng các van lớn hơn khi thực sự cần công suất dòng chảy cao.
Khả năng hoạt động đáng tin cậy của van ở áp suất lên tới 350 bar khiến nó phù hợp với các ứng dụng đòi hỏi khắt khe mà van áp suất thấp hơn có thể không cung cấp đủ giới hạn an toàn. Khả năng áp suất này cũng có nghĩa là van có thể hoạt động hiệu quả trong các hệ thống có áp suất tăng đột biến hoặc nơi không phải lúc nào cũng duy trì được việc kiểm soát áp suất chính xác.
Cân nhắc bảo trì
Van điều khiển hướng Rexroth 4WE 6 Y yêu cầu bảo trì tương đối ít khi vận hành theo thông số kỹ thuật của nó. Nhiệm vụ bảo trì quan trọng nhất là duy trì tình trạng chất lỏng thủy lực thích hợp. Điều này có nghĩa là thay dầu thường xuyên theo khuyến nghị của nhà sản xuất dầu và giám sát nhất quán tình trạng bộ lọc.
Nếu bạn nhận thấy van phản ứng chậm hơn bình thường hoặc không chuyển động hoàn toàn thì thủ phạm thường là do ô nhiễm. Kiểm tra và thay thế bộ lọc khi cần thiết thường giải quyết được những vấn đề này. Nếu vấn đề vẫn tồn tại sau khi đảm bảo độ sạch của chất lỏng, bản thân van có thể cần được kiểm tra hoặc thay thế.
Cuộn dây điện từ có thể được thay thế mà không cần tháo van ra khỏi hệ thống, giúp giảm thiểu thời gian ngừng hoạt động. Nếu một cuộn dây bị hỏng, bạn thường có thể lắp đặt một cuộn dây thay thế trong vài phút thay vì hàng giờ. Thiết kế mô-đun này là một trong những ưu điểm thực tế của cấu hình điện từ chốt ướt.
Chi phí và tính sẵn có
Van điều khiển hướng Rexroth 4WE 6 Y chính hãng thường có giá vài trăm đô la, với mức giá chính xác khác nhau tùy theo các tùy chọn cụ thể và yêu cầu điện áp. Mức giá này phản ánh chất lượng xây dựng và khả năng hoạt động của van. Trong khi có những lựa chọn thay thế ít tốn kém hơn, đặc biệt là từ các nhà sản xuất châu Á, cái tên Rexroth nổi tiếng về độ tin cậy được nhiều kỹ sư đánh giá cao cho các ứng dụng quan trọng.
Van được cung cấp rộng rãi thông qua các nhà phân phối Rexroth và nhiều nhà cung cấp công nghiệp. Vì nó tuân theo kích thước NG 6 tiêu chuẩn nên bạn cũng có thể tìm thấy các van có chức năng tương tự từ các nhà sản xuất khác nếu cần, mặc dù các đặc tính hiệu suất chính xác có thể khác nhau.
Đối với các ứng dụng số lượng lớn, việc thảo luận trực tiếp về các lựa chọn với nhà phân phối hoặc đại diện của Rexroth đôi khi có thể mang lại giá cả hoặc thời gian giao hàng tốt hơn. Họ cũng có thể giúp đảm bảo bạn đang chọn chính xác cấu hình phù hợp với nhu cầu cụ thể của mình.
Khi nào cần xem xét các lựa chọn thay thế
Mặc dù van điều khiển hướng Rexroth 4WE 6 Y vượt trội trong nhiều ứng dụng nhưng không phải lúc nào nó cũng là lựa chọn tốt nhất. Nếu ứng dụng của bạn yêu cầu hoàn toàn không có rò rỉ bên trong để giữ tải, van kiểu poppet hoặc van đối trọng sẽ hoạt động tốt hơn. Sự rò rỉ cố hữu trong van ống khiến chúng không phù hợp với các ứng dụng không rò rỉ này.
Đối với các ứng dụng cần điều khiển tỷ lệ thay vì chuyển đổi bật tắt đơn giản, Rexroth cung cấp các van định hướng tỷ lệ như dòng 4WRPEH. Các van này cung cấp khả năng kiểm soát dòng chảy thay đổi và có thể duy trì các vị trí trung gian, mang lại khả năng điều khiển phức tạp hơn nhiều.
Nếu yêu cầu về lưu lượng của bạn vượt quá 80 lít mỗi phút, bạn sẽ cần kích thước van lớn hơn hoặc cấu hình trong đó 4WE 6 Y đóng vai trò dẫn đường cho van chính lớn hơn. Việc sử dụng van vượt quá khả năng lưu lượng định mức của nó có thể gây giảm áp suất quá mức, sinh nhiệt và tăng tốc độ mài mòn.
suy nghĩ cuối cùng
Van điều khiển hướng Rexroth 4WE 6 Y là sự lựa chọn chắc chắn cho các hệ thống thủy lực công nghiệp cần điều khiển chuyển mạch đáng tin cậy trong khả năng áp suất và dòng chảy của van. Thiết kế điện từ chốt ướt của nó mang lại độ bền tuyệt vời, trong khi kích thước NG 6 tiêu chuẩn đảm bảo dễ dàng tích hợp vào hầu hết các hệ thống thủy lực.
Thành công với loại van này phụ thuộc vào việc ứng dụng và lắp đặt đúng cách. Đảm bảo chất lỏng thủy lực của bạn sạch sẽ và tương thích, tuân theo các thông số kỹ thuật về mô-men xoắn lắp đặt và duy trì trong các thông số vận hành định mức của van sẽ mang lại cho bạn dịch vụ đáng tin cậy trong nhiều năm. Khả năng hoạt động của van như một bộ phận điều khiển trực tiếp hoặc như một van thí điểm mang lại sự linh hoạt trong thiết kế hệ thống.
Hiểu được chức năng hoạt động tốt của van điều khiển hướng 4WE 6 Y và những hạn chế của nó sẽ giúp bạn đưa ra quyết định sáng suốt về việc liệu van điều khiển hướng này có phải là bộ phận phù hợp cho hệ thống thủy lực của bạn hay không. Khi được áp dụng đúng cách, nó sẽ là một công cụ đáng tin cậy có thể xử lý nhiệm vụ đòi hỏi khắt khe về kiểm soát hướng chất lỏng hàng ngày.
