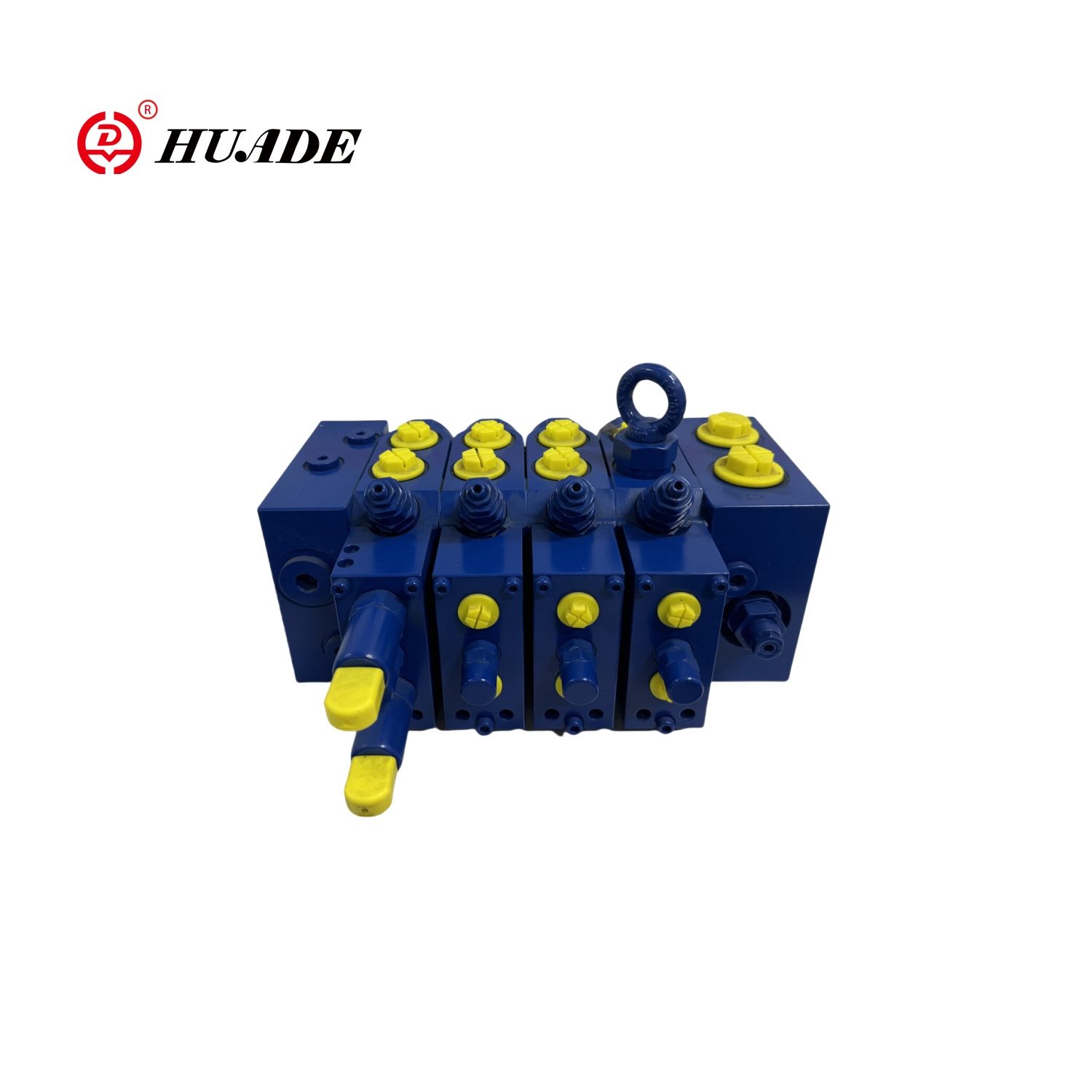

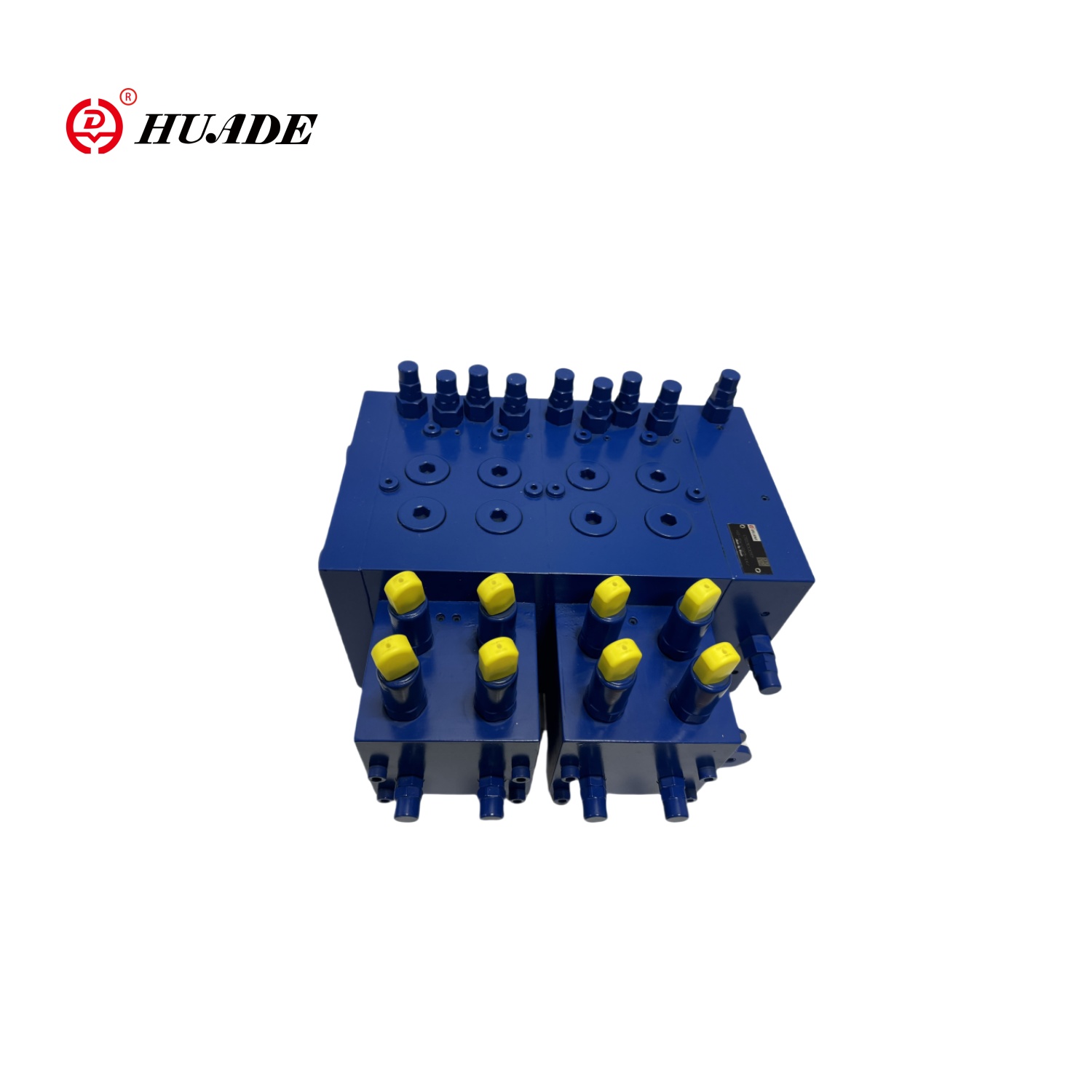

Một van đa chiều nhạy cảm với tải là một van cung cấp lại các tín hiệu thay đổi của áp suất, luồng và nguồn cho van để nhận ra chức năng điều khiển. Nó có thể tự động điều chỉnh lưu lượng theo thay đổi tải để duy trì tính ổn định và hiệu quả của hệ thống. Van đa chiều nhạy cảm với tải thường được trang bị cảm biến áp suất để theo dõi sự thay đổi áp suất thủy lực trong hệ thống trong thời gian thực.
| Nói chung là | ||
| Vị trí cài đặt | Không có yêu cầu | |
| Cảng dầu | Chủ đề ống IS0228/1 | |
| Cân nặng | Đầu vào dầu (bên) （kg） | 7 |
| Van định hướng, thủy lực （kg） | 7.1 | |
| Van định hướng, điện âm （kg） | 7.5 | |
| Kết thúc （kg） | 5.8 | |
| Dầu thủy lực và phạm vi nhiệt độ môi trường (℃) | -20 đến 80 | |
| Thủy lực | ||
| Chảy | Cổng P Q L/Min | 300 với đầu vào dầu trung gian |
| L/phút | 200 với đầu vào dầu phụ | |
| Cổng A 、 B Q L/Min | 150 với bộ bù áp suất và chức năng giữ tải (loại S) | |
| L/phút | 190 với bộ bù áp suất, không có chức năng giữ tải (loại t) | |
| L/phút | 200 bộ bù áp lực (loại C) | |
| Áp lực danh nghĩa P thanh | 350 | |
| Áp suất làm việc tối đa trên mỗi cổng | P P Bar | 350 |
| A, B P Bar | 420 | |
| LS P Bar | 330 | |
| T p bar | 30 | |
| Và p thanh | Không có áp lực trở lại bể | |
| Áp lực thí điểm tối đa trên mỗi cổng | X P Bar | 35 |
| A, B P Bar | 35 | |
| Phạm vi áp lực thí điểm | Thanh p thủy lực | 8,5 đến 22,5 |
| Thanh điện điện P | 6,5 đến 17.2 | |
| Yêu cầu kiểm soát áp suất vi sai của van đa chiều | Thanh P và loại C | 18 |
| Thanh p loại T. | 25 | |
| Chức năng van cứu trợ LS (phạm vi điều chỉnh) Thanh | 50 đến 149? 150 đến 330 | |
| Dầu thủy lực | DIN51524 Dầu khoáng | |
| Độ nhớt phạm vi v mm2/S | 10 đến 380 | |
| Mức độ ô nhiễm cho phép của dầu thủy lực | 20/18/15 cấp độ | |
| Mức độ sạch sẽ theo IS04406 (c) | Nên sử dụng bộ lọc với độ chính xác lọc tối thiểu β10≥75 | |
| Thiết bị điện tử | ||
| Van điều khiển phi công điện | Van chuyển đổi TM1005110 | |
| Van tỷ lệ TM82002 | ||
Đặc trưng:
▶ Van định hướng theo tỷ lệ để điều khiển dòng chảy độc lập với áp suất tải
▶ Cấu trúc loại chip
▶ Với chức năng bù áp suất tải
▶ Độ lặp lại cao và độ trễ thấp
▶ Có thể được điều chỉnh bằng bộ giới hạn đột quỵ
▶ Van tràn với chức năng làm đầy dầu
| Áp lực | 300bar |
| Chảy | 120L/phút |
| Áp lực danh nghĩa | 250bar (phía bơm) |
| 300bar (phía thiết bị truyền động) | |
| Dòng chảy tối đa | |
| (Phía bơm) | 200L/phút (đầu vào dầu bên) |
| 200L/phút (đầu vào dầu trung gian) | |
| (Phía thiết bị truyền động) | 200L/phút (có chức năng giữ tải) |
| 190L/phút (với bộ bù áp suất) | |
| 150L/phút (với bộ bù áp suất và van giữ tải) |
Ứng dụng:
Các van đa chiều cảm biến tải đã được sử dụng rộng rãi trong nhiều lĩnh vực do hiệu suất tuyệt vời của chúng, chẳng hạn như máy móc xây dựng, máy móc nông nghiệp, sản xuất công nghiệp, máy móc nâng và vận chuyển, máy móc khai thác, tàu và kỹ thuật biển.
