Bạn đã bao giờ tự hỏi làm thế nào mà các thiết bị xây dựng lại di chuyển một cách trơn tru và chính xác đến vậy chưa? Hoặc làm thế nào mà máy móc của nhà máy có thể kiểm soát tốc độ của chúng một cách chính xác đến vậy? Câu trả lời thường nằm ở một bộ phận nhỏ nhưng có công dụng lớn gọi là van tiết lưu thủy lực.
Trong hướng dẫn này, chúng tôi sẽ chia nhỏ mọi thứ bạn cần biết về van tiết lưu thủy lực một cách đơn giản. Cho dù bạn là sinh viên, nhân viên bảo trì hay chỉ tò mò về cách mọi thứ hoạt động, bài viết này sẽ giúp bạn hiểu rõ hơn về những thiết bị quan trọng này.
Van tiết lưu thủy lực là gì?
Van tiết lưu thủy lực giống như vòi nước cho hệ thống thủy lực. Giống như bạn xoay tay cầm vòi để kiểm soát tốc độ nước chảy ra, van tiết lưu sẽ kiểm soát tốc độ chất lỏng thủy lực chảy qua hệ thống.
Tương tự đơn giản:Hãy nghĩ thế này: khi bạn bóp một cái vòi tưới vườn, sẽ có ít nước chảy ra hơn và nó chảy chậm hơn. Van tiết lưu thủy lực hoạt động tương tự - nó tạo ra một khe hở nhỏ hơn mà chất lỏng phải đi qua, làm chậm dòng chảy.
Tại sao chúng quan trọng?
Van tiết lưu thủy lực rất quan trọng vì chúng:
- Kiểm soát tốc độ của xi lanh thủy lực và động cơ
- Giúp máy di chuyển êm ái thay vì bị giật
- Giúp người vận hành làm việc chính xác
- Giữ thiết bị an toàn bằng cách ngăn chặn những chuyển động đột ngột
Van tiết lưu thủy lực hoạt động như thế nào?
Khoa học đằng sau van tiết lưu thực sự khá đơn giản. Tất cả đều bắt nguồn từ một ý tưởng cơ bản: lỗ càng nhỏ thì dòng chảy càng chậm.
Đây là những gì xảy ra bên trong van:
- Chất lỏng thủy lực đi vào van dưới áp suất
- Chất lỏng phải đi qua một lỗ nhỏ (gọi là lỗ)
- Kích thước của lỗ này có thể được điều chỉnh bằng cách xoay tay cầm hoặc vít
- Độ mở nhỏ hơn = dòng chảy chậm hơn = chuyển động của máy chậm hơn
- Độ mở lớn hơn = dòng chảy nhanh hơn = chuyển động của máy nhanh hơn
Toán học đơn giản đằng sau nó
Đừng lo lắng – chúng tôi sẽ không đề cập quá kỹ thuật ở đây! Nhưng sẽ hữu ích khi biết rằng tốc độ dòng chảy phụ thuộc vào ba điều chính:
Kích thước lỗ mở(lớn hơn = lưu lượng nhiều hơn)
Chênh lệch áp suấtqua van (áp lực nhiều hơn = lưu lượng nhiều hơn)
Loại chất lỏngđang được sử dụng
Các kỹ sư sử dụng các công thức đặc biệt để tính toán tốc độ dòng chảy chính xác nhưng nguyên tắc cơ bản rất dễ hiểu.
Các loại van tiết lưu thủy lực
Cũng giống như có nhiều loại vòi khác nhau trong nhà bạn, có một số loại van tiết lưu. Mỗi cái được thiết kế cho các công việc cụ thể.
1. Van tiết lưu kim
2. Van tiết lưu lệch tâm
3. Van rãnh tam giác hướng trục

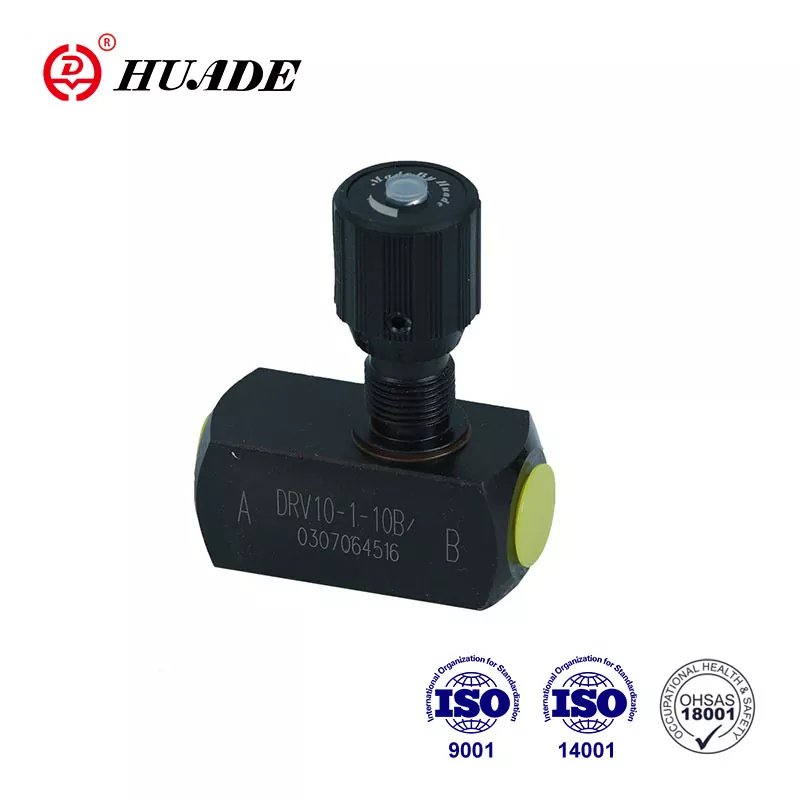

4. Van kiểm tra bướm ga
Các loại đặc biệt cho công việc khó khăn
Van bù áp:Chúng tự động điều chỉnh khi áp suất hệ thống thay đổi, giữ cho dòng chảy ổn định.
Van bù nhiệt độ:Chúng điều chỉnh những thay đổi nhiệt độ ảnh hưởng đến độ dày chất lỏng.
Van tiết lưu thủy lực được sử dụng ở đâu?
Bạn sẽ tìm thấy những van này ở nhiều nơi, có thể nhiều hơn những gì bạn nhận ra:
Thiết bị xây dựng
- Máy xúc: Kiểm soát tốc độ di chuyển lên xuống của cánh tay
- Máy ủi: Quản lý tốc độ di chuyển của lưỡi ủi
- Cần cẩu: Đảm bảo nâng hạ êm ái
Máy móc nhà máy
- Dây chuyền lắp ráp: Điều khiển tốc độ băng tải
- Máy ép: Quản lý tốc độ các bộ phận được ép lại với nhau
- Máy công cụ: Kiểm soát tốc độ cắt và khoan
Ứng dụng khác
- Nhà máy điện: Kiểm soát dòng hơi và khí
- Nhà máy lọc dầu: Quản lý lưu lượng xăng dầu
- Hệ thống HVAC: Kiểm soát lưu lượng nước để sưởi ấm và làm mát
- Thiết bị kiểm tra: Cung cấp khả năng kiểm soát chính xác cho việc kiểm tra vật liệu
Cách chọn van tiết lưu phù hợp
Chọn van tiết lưu phù hợp cũng giống như chọn đúng công cụ cho công việc. Dưới đây là những điều quan trọng cần xem xét:
1. Nhu cầu về tốc độ dòng chảy
- Lưu lượng thấp: Chọn van kim
- Lưu lượng cao: Chọn van bướm hoặc van lệch tâm
2. Áp suất vận hành
- Áp suất thấp: Hầu hết các loại van đều hoạt động tốt
- Áp suất cao: Chọn van rãnh tam giác hướng trục
3. Loại tải
- Tải ổn định: Van tiết lưu cơ bản hoạt động tốt
- Thay đổi tải: Xem xét van bù áp
4. Không gian lắp đặt
- Không gian chật hẹp: Chọn thiết kế nhỏ gọn
- Nhiều phòng: Bất kỳ loại nào cũng có thể hoạt động
5. Yêu cầu bảo trì
- Bảo trì dễ dàng: Chọn van bướm
- Hệ thống phức tạp: Có thể cần các loại chuyên dụng
Bảo trì và khắc phục sự cố
Giống như bất kỳ thiết bị cơ khí nào, van tiết lưu cần được chăm sóc thường xuyên để hoạt động bình thường.
Mẹo bảo trì thường xuyên
Giữ nó sạch sẽ
- Sử dụng dầu thủy lực sạch
- Thay bộ lọc thường xuyên
- Rửa hệ thống định kỳ
Kiểm tra độ mòn
- Kiểm tra vòng đệm và vòng chữ O
- Tìm vết xước trên các bộ phận của van
- Thay thế các bộ phận bị mòn trước khi chúng hỏng hóc
Ngăn ngừa sự cố
- Giữ tay cầm điều chỉnh an toàn
- Bảo vệ van khỏi bụi bẩn và độ ẩm
- Thực hiện theo khuyến nghị của nhà sản xuất
Các vấn đề và giải pháp thường gặp
| Vấn đề | Những gì bạn sẽ chú ý | Nguyên nhân có thể xảy ra | phải làm gì |
|---|---|---|---|
| Tốc độ không nhất quán | Máy di chuyển không đều | Van bẩn hoặc bộ lọc bị tắc | Vệ sinh hệ thống, thay bộ lọc |
| Dầu rò rỉ | Vũng nước dưới van | Con dấu bị mòn | Thay thế con dấu và miếng đệm |
| Van không điều chỉnh | Tay cầm sẽ không quay | Ô nhiễm hoặc ăn mòn | Làm sạch van, kiểm tra hư hỏng |
| Tiếng động lạ | Âm thanh huýt sáo hoặc mài mòn | Cavitation hoặc các bộ phận bị mòn | Kiểm tra áp suất, thay thế các chi tiết bị mòn |
| Quá nóng | Hệ thống quá nóng | Chất lỏng sai hoặc làm mát kém | Sử dụng đúng chất lỏng, cải thiện khả năng làm mát |
Hiểu ký hiệu thủy lực
Các kỹ sư sử dụng các ký hiệu đặc biệt để thể hiện van tiết lưu trong sơ đồ thủy lực. Những ký hiệu này được tiêu chuẩn hóa trên toàn thế giới nên mọi người đều có thể hiểu được chúng.
Ký hiệu van tiết lưu cơ bản:Trông giống như một hình tam giác có mũi tên xuyên qua
Điều chỉnh ga:Có mũi tên hiển thị có thể điều chỉnh
Van kiểm tra bướm ga:Kết hợp ký hiệu van tiết lưu và van kiểm tra
Những ký hiệu này giúp các kỹ thuật viên và kỹ sư giao tiếp rõ ràng về hệ thống thủy lực.
Ưu điểm và nhược điểm
Giống như mọi thứ trong kỹ thuật, van tiết lưu đều có những ưu và nhược điểm.
Thuận lợi
- Thiết kế đơn giản - ít bộ phận bị hỏng hơn
- Kiểm soát chính xác - kiểm soát tốc độ rất chính xác
- Tiết kiệm chi phí - tương đối rẻ
- Dễ hiểu - thao tác đơn giản
- Công nghệ đáng tin cậy đã được chứng minh là có hiệu quả
Nhược điểm
- Mất năng lượng - tạo ra nhiệt bằng cách hạn chế dòng chảy
- Có thể bị tắc - các lỗ nhỏ bẫy bụi bẩn
- Giới hạn ở điều khiển đơn giản - không phù hợp với tự động hóa phức tạp
- Nhạy cảm với độ sạch của chất lỏng - chất lỏng bẩn gây ra vấn đề
Mẹo để có hiệu suất tốt hơn
Để tận dụng tối đa van tiết lưu thủy lực của bạn:
- Sử dụng chất lỏng sạch – Đây là nguyên tắc quan trọng nhất
- Kích thước van đúng cách – Không sử dụng van quá lớn hoặc quá nhỏ
- Cài đặt bộ lọc bỏ qua - Lọc bổ sung giúp ngăn ngừa sự cố
- Theo dõi nhiệt độ hệ thống - Chất lỏng nóng có thể làm hỏng phớt
- Lưu giữ hồ sơ điều chỉnh - Ghi lại cài đặt cho các hoạt động khác nhau
- Người vận hành tàu - Đảm bảo mọi người biết cách sử dụng thiết bị đúng cách
Tương lai của van tiết lưu thủy lực
Công nghệ ngày càng cải tiến và van tiết lưu cũng ngày càng tốt hơn:
Van thông minhvới điều khiển điện tử
Vật liệu tốt hơnđiều đó kéo dài hơn
Tích hợp với máy tínhđể điều khiển tự động
Cải thiện hiệu quảđể giảm lãng phí năng lượng
Tuy nhiên, nguyên tắc cơ bản của việc kiểm soát dòng chảy sẽ luôn quan trọng trong hệ thống thủy lực.
Phần kết luận
Van tiết lưu thủy lực có vẻ giống như những thiết bị đơn giản nhưng chúng đóng một vai trò quan trọng trong việc giúp thế giới hiện đại của chúng ta hoạt động trơn tru. Từ máy xúc đào móng cho đến máy sản xuất ô tô của bạn, các van này giúp kiểm soát chuyển động với độ chính xác và độ tin cậy.
Hiểu cách chúng hoạt động, nơi chúng được sử dụng và cách bảo trì chúng có thể giúp bạn:
- Đưa ra quyết định tốt hơn khi lựa chọn thiết bị
- Khắc phục sự cố hiệu quả hơn
- Đánh giá cao kỹ thuật đằng sau những cỗ máy hàng ngày
- Giao tiếp tốt hơn với các kỹ thuật viên và kỹ sư
Cho dù bạn mới bắt đầu tìm hiểu về thủy lực hay muốn nâng cao kiến thức, hãy nhớ rằng van tiết lưu là khối xây dựng cơ bản của hệ thống truyền động chất lỏng. Nắm vững những điều cơ bản và bạn sẽ dần hiểu được các khái niệm thủy lực phức tạp hơn.
Lần tới khi bạn nhìn thấy một thiết bị xây dựng hoạt động trơn tru hoặc một cỗ máy nhà máy hoạt động chính xác, bạn sẽ biết rằng ở đâu đó trong hệ thống đó, van tiết lưu thủy lực đang âm thầm thực hiện công việc của mình – kiểm soát dòng chảy, quản lý tốc độ và biến mọi thứ trở nên khả thi.
Cần trợ giúp để chọn van tiết lưu phù hợp cho ứng dụng của bạn? Hãy cân nhắc việc tư vấn với kỹ sư hệ thống thủy lực, người có thể phân tích các yêu cầu cụ thể của bạn và đề xuất giải pháp tốt nhất cho nhu cầu của bạn.
