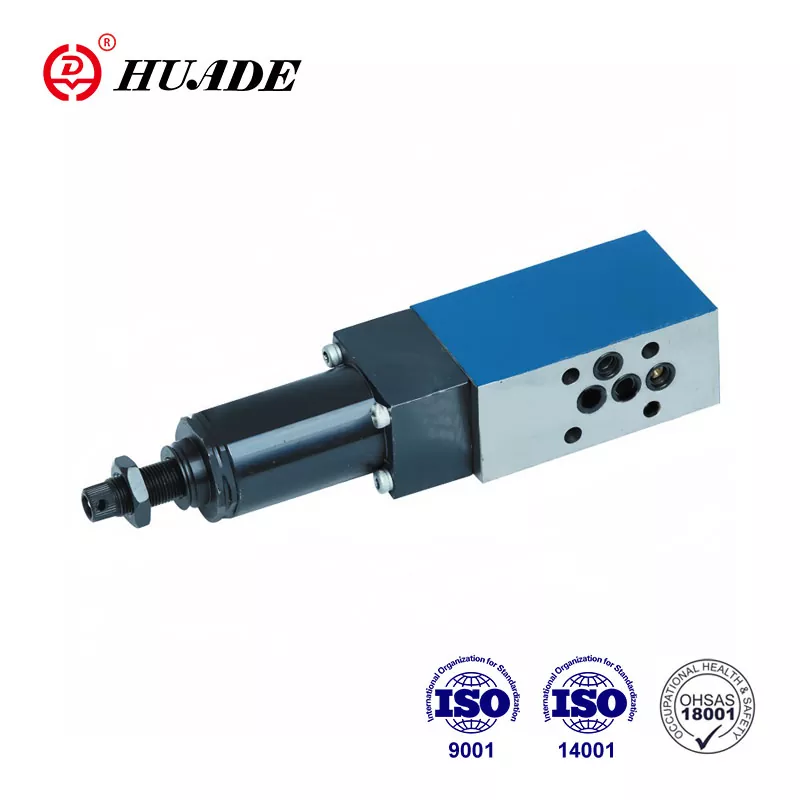

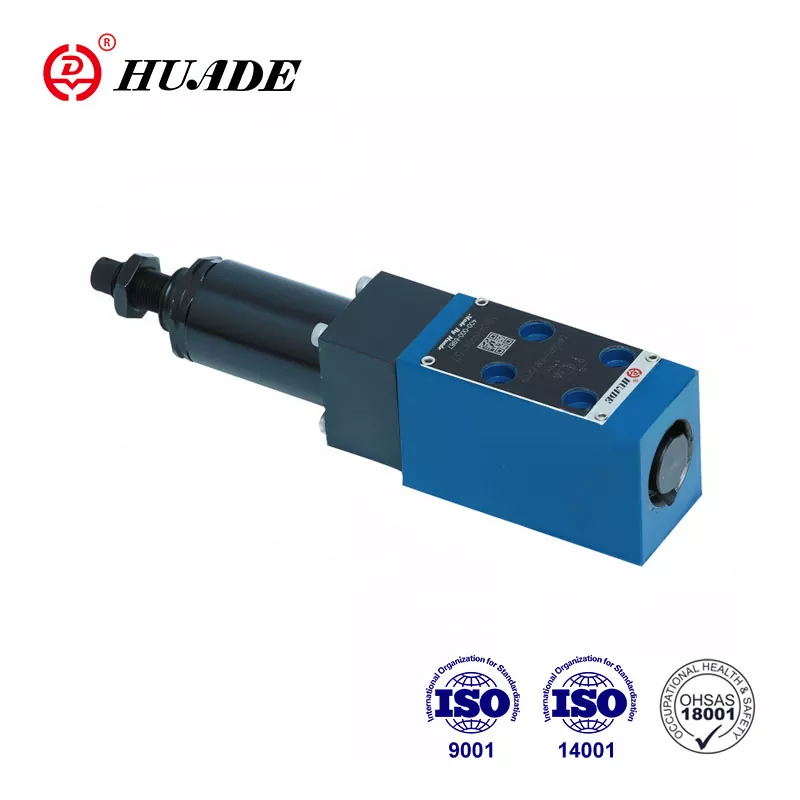

Van giảm áp DR 5 DP được sử dụng để kiểm soát áp suất trong hệ thống thủy lực. Do giới thiệu công nghệ Rexroth, các van giảm áp suất loạt DR 5 DP có thể thay thế cùng loại Rexroth. Huade thủy lực có một hệ thống thử nghiệm nghiêm ngặt để đảm bảo chất lượng cao của các sản phẩm. Một loạt các van điều khiển áp suất được sử dụng rộng rãi trong hệ thống thủy lực biển.
|
Áp suất tối đa. (Cổng P) (MPA) |
lên đến 31,5 |
|
Tối đa. Áp suất thứ cấp (Cổng A) (MPA) |
lên đến 21.0; không có van không quay trở lại lên đến 31.5 |
|
Áp suất tối đa (Cổng T (Y)) (MPA) |
lên đến 6.0 |
|
Max.Flow (L/Min) |
lên đến 15 |
|
Dầu khoáng chất lỏng |
Dầu khoáng (đối với niêm phong NBR) hoặc este phosphate (đối với niêm phong FPM) |
|
Phạm vi độ nhớt (mm ²/s) |
10 ~ 800 |
|
Phạm vi nhiệt độ chất lỏng áp suất (℃) |
-30 đến +80 |
|
Mức độ ô nhiễm (UM) |
Mức độ ô nhiễm tối đa cho phép của chất lỏng là cho NAS 1638 lớp 9. |
|
Trọng lượng (kg) |
khoảng.1.0 |
Đặc trưng:
▶ Gắn tấm phụ
▶ Xếp hạng 5 áp lực
▶ 4 yếu tố điều chỉnh
. Núm xoay
. Đặt vít với hình lục giác và nắp bảo vệ,
. Núm xoay có thể khóa với tỷ lệ
. Núm xoay với tỷ lệ
▶ Kiểm tra van, tùy chọn
▶ Mẫu chuyển sang DIN 24 340, Mẫu D, ISO 5781 và CETOP - RP 121H
Ứng dụng:
Van giảm áp DR 5 dp được sử dụng để giảm áp suất hệ thống.
Loại van DR5 DP là van giảm áp suất trực tiếp 3 chiều với chức năng giảm áp ở phía thứ cấp.
Áp suất thứ cấp được đặt bởi phần tử điều chỉnh áp suất (4). Khi nghỉ ngơi, van thường được mở và chất lỏng áp suất có thể chảy không bị cản trở từ cổng P đến cổng A. Áp suất trong cổng A cùng một lúc, thông qua đường điều khiển (6), có mặt ở khu vực ống chỉ đối diện với lò xo nén (3). Khi áp suất trong cổng A vượt quá mức áp suất được đặt ở lò xo nén (3), ống điều khiển (2) di chuyển vào vị trí điều khiển và giữ áp suất đã đặt ở cổng một hằng số.
Dầu điều khiển và dầu thí điểm được lấy từ cổng A thông qua đường điều khiển (6).
Nếu áp suất trong cổng A vẫn tăng do các lực bên ngoài trên bộ truyền động, ống điều khiển (2) di chuyển vẫn tiến xa hơn về phía lò xo nén (3).
Điều này làm cho một đường dẫn dòng chảy được mở tại Cảng A thông qua vùng đất kiểm soát (8) trên ống kiểm soát (2) đến bể. Chất lỏng áp suất đủ sau đó chảy vào bể để ngăn chặn bất kỳ áp lực tăng thêm.
Buồng lò xo luôn được thoát nước bên ngoài thông qua cổng t (y).
Để có thể trang bị lưu lượng trả lại miễn phí từ cổng A đến cổng P, một van kiểm tra tùy chọn (5) có thể được trang bị.
Cấu trúc của DR 5 dp 3 10b
Biểu tượng của DR 5 dp
