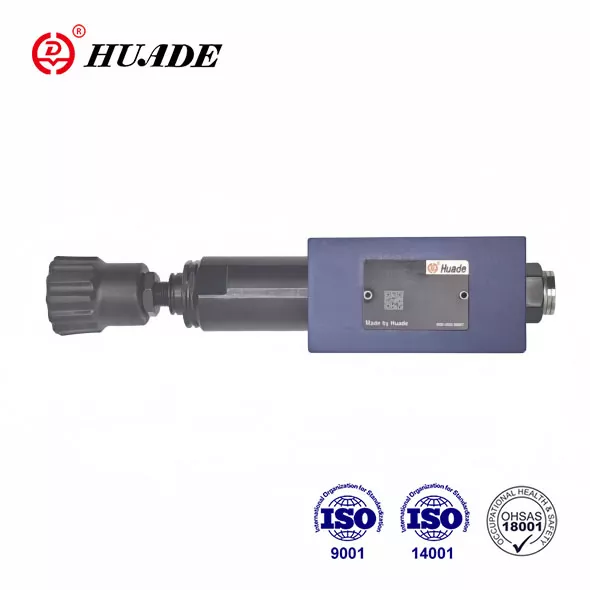

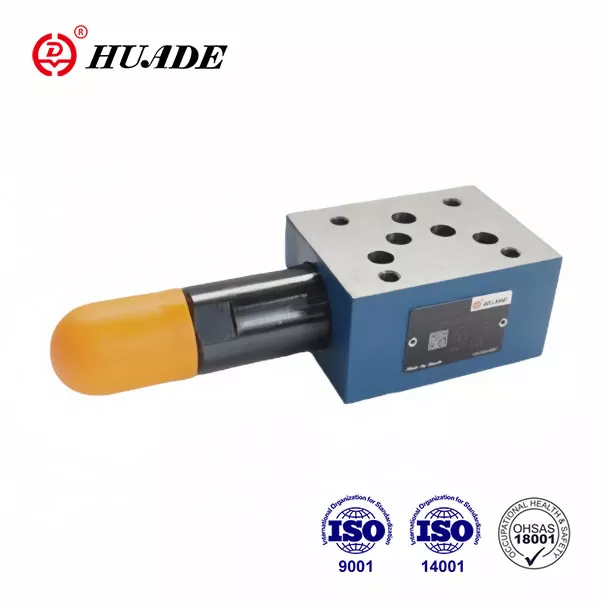

Van giảm áp suất Huade® ZDR 10 D được sử dụng để giảm áp suất của các hệ thống thủy lực khác nhau. Họ hoàn toàn tuân thủ các tiêu chuẩn quốc tế. Huade Hydrainic đã giới thiệu công nghệ tiên tiến từ Rexroth do hai sự hợp tác dài hạn từ năm 1979. Huade thủy lực sử dụng đầy đủ các nguồn lực trong nước để kiểm soát chi phí để cung cấp các sản phẩm thủy lực với giá cả hợp lý.
|
Trọng lượng (kg) |
khoảng.2.8 |
|
Chất lỏng áp suất |
Dầu khoáng (đối với niêm phong NBR) hoặc este phosphate (đối với niêm phong FPM) |
|
Phạm vi nhiệt độ chất lỏng áp suất (℃) |
-30 đến +80 |
|
Phạm vi độ nhớt (mm ²/s) |
10 ~ 800 |
|
Mức độ ô nhiễm chất lỏng |
Đề xuất bộ lọc với tỷ lệ lưu tối thiểu β10 ≥ 75 |
|
Áp suất tối đa. |
lên đến 31,5 |
|
Áp suất thứ cấp (đầu ra) (MPA) |
lên đến 2.5.Up đến 7.5, lên đến 15.0.up đến 21.0 |
|
Cổng áp lực trở lại (MPA) |
Lên đến 16.0 |
|
Max.Flow (L/Min) |
80 |
Đặc trưng:
▶ Thiết kế tấm bánh sandwich
▶ Giảm áp suất ở các cổng A, B hoặc P
▶ 4 yếu tố điều chỉnh
. Núm xoay
. Hex. đầu vít với nắp bảo vệ
. Núm xoay có thể khóa với tỷ lệ
. Núm xoay với tỷ lệ
▶ 4 Xếp hạng áp lực
▶ Van kiểm tra tùy chọn
▶ Mẫu chuyển sang DIN 24 340, Mẫu A, ISO 4401and CETOP - RP 121H
Ứng dụng:
Loại van ZDR 10 D được sử dụng để giảm áp suất hệ thống.
1. Phần và biểu tượng của van giảm áp ZDR 10 d
Van giảm áp suất loại ZDR 10 D .. là một van hoạt động trực tiếp 3 chiều của thiết kế tấm bánh sandwich với chức năng giảm áp ở phía thứ cấp.
Van giảm áp lực về cơ bản bao gồm vỏ (1), ống điều khiển (2), lò xo nén (3) và điều chỉnh (4) cũng như van kiểm tra tùy chọn.
Áp suất thứ cấp được đặt bởi phần tử điều chỉnh áp suất (4).
Mô hình 'Da'
Khi nghỉ ngơi, van thường mở và chất lỏng có thể chảy không bị cản trở từ cổng A1 đến cổng A2. Áp suất trong cổng A2 đồng thời thông qua đường điều khiển (5) có mặt ở khu vực ống chỉ đối diện với lò xo nén (3). Khi áp suất trong cổng A2Ex tiếp theo, mức áp suất được đặt ở lò xo nén (3), ống điều khiển (2) di chuyển vào vị trí điều khiển chống lại lò xo nén (3) và giữ áp suất đặt trong hằng số cổng A2.
Áp suất điều khiển và dầu thí điểm được lấy từ cổng A2 thông qua đường điều khiển (5).
Nếu áp suất trong cổng A2 tăng hơn nữa do các lực bên ngoài, ống dẫn điều khiển (2) được di chuyển vẫn còn xa hơn về phía lò xo nén (3).
Điều này làm cho một đường dẫn dòng chảy được mở tại Cảng A2 thông qua vùng đất điều khiển (5) trên ống chỉ kiểm soát (2) và vỏ (1) đến xe tăng (cổng TB). Chất lỏng đủ sau đó chảy vào bể để ngăn chặn bất kỳ áp suất tăng thêm.
Buồng lò xo (7) luôn được thoát nước bên ngoài thông qua cổng TA.
Một kết nối đo áp suất (8) cho phép áp suất thứ cấp tại van được theo dõi.
Chỉ có thể phù hợp với van kiểm tra cho luồng miễn phí trong các cổng A2 đến A1 trong phiên bản ‘DA.
Các mô hình ‘DP, và‘ DB,
Trong mô hình ‘DP, áp suất giảm trong cổng P1. Áp suất kiểm soát và dầu thí điểm được lấy bên trong từ Cảng P1.
Trong mô hình ‘DB, áp lực trong cổng P1 bị giảm và dầu thí điểm được lấy từ Cảng B.
Chú ý!
Khi van định hướng ở vị trí chuyển đổi P thành A, áp suất trong cổng B không được vượt quá áp suất thứ cấp đã đặt. Nếu không, áp lực trong cổng A sẽ giảm.
Nếu được sử dụng mà không có van định hướng, TA và TB phải được kết nối với nhau (ví dụ: trong tấm bìa).
Cấu trúc của ZDR 10 DA1-50B/... YM
Biểu tượng của ZDR 10 dp ...- 50b
