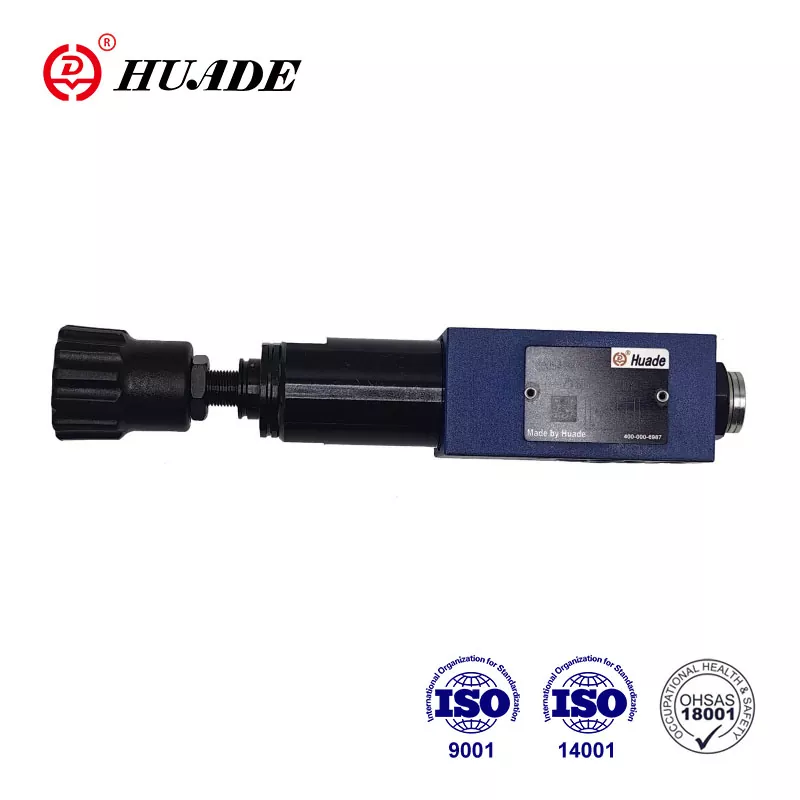

Van giảm áp ZDR 6 D

Huade thủy lực được thành lập vào năm 1979. Bằng cách giới thiệu công nghệ từ Rexroth, Huade thủy lực hiện đã phát triển thành nhà sản xuất thủy lực mạnh nhất của Trung Quốc. Van giảm áp suất ZDR 6 D có thể thay thế cùng một loạt các sản phẩm Rexroth. Nó có 3 yếu tố điều chỉnh với thiết kế tấm bánh sandwich. So với các sản phẩm tương tự khác, van giảm áp suất Huade® có hiệu suất ổn định hơn trong lĩnh vực này. Huade Thủy lực tập trung vào tính thực tế trong khi duy trì một mức chất lượng nhất định, để các sản phẩm của nó giành được sự công nhận thị trường rộng với giá thấp hơn.

Thông số sản phẩm của van giảm áp ZDR 6 D

Tính năng sản phẩm và ứng dụng van giảm áp ZDR 6 d

Đặc trưng:

▶ Thiết kế tấm bánh sandwich

▶ 4 Xếp hạng áp lực

▶ 3 Yếu tố điều chỉnh:

. Núm xoay

. Tay áo với hình lục giác và nắp bảo vệ

. Núm xoay có thể khóa với tỷ lệ

▶ Giảm áp suất ở các cổng A, B hoặc P

▶ Kiểm tra van, tùy chọn

▶ Mẫu chuyển sang DIN 24 340, Mẫu A, ISO 4401 và CETOP - RP 121H

Ứng dụng:

Van giảm áp suất ZDR 6 D được sử dụng để giảm áp suất hệ thống.

1. Phần và ký hiệu của van giảm áp ZDR 6 d

Van giảm áp suất Loại ZDR 6 D .. là các van giảm áp suất trực tiếp 3 chiều của thiết kế tấm bánh sandwich với chức năng giảm áp ở phía thứ cấp. Van giảm áp về cơ bản bao gồm vỏ (1), ống điều khiển (2), lò xo nén (3) và phần tử điều chỉnh (4) cũng như với van kiểm tra tùy chọn.

Áp suất thứ cấp được đặt bởi phần tử điều chỉnh áp suất (4).

Mô hình "ZDR6DA '

Khi nghỉ ngơi, van thường mở và chất lỏng có thể chảy không bị cản trở từ cổng A đến Cảng A1. Áp suất trong cổng A1 đồng thời thông qua đường điều khiển có mặt ở khu vực ống chỉ đối diện với lò xo nén (3). Khi áp suất trong cổng A1 vượt quá mức áp suất được đặt ở lò xo nén (3) cuộn dây điều khiển (2) di chuyển vào vị trí điều khiển chống lại lò xo nén (3) và giữ áp suất đặt ở hằng số cổng A1.

Áp suất điều khiển và dầu thí điểm được lấy từ Cảng A1 thông qua đường điều khiển.

Nếu áp suất trong cổng A1 tăng vẫn còn do các lực bên ngoài, ống dẫn điều khiển (2) được di chuyển vẫn còn xa hơn về phía lò xo nén (3).

Điều này làm cho một đường dẫn dòng chảy được mở tại Cảng A1 thông qua vùng đất điều khiển (9) trên ống kiểm soát (2) đến xe tăng. Chất lỏng đủ sau đó chảy vào bể để ngăn chặn bất kỳ áp suất tăng thêm.

Một kết nối đo áp suất (8) cho phép áp suất thứ cấp tại van được theo dõi.

Chỉ có thể phù hợp với van kiểm tra cho luồng miễn phí trong các cổng A1 thành một phiên bản ‘da,

Các mô hình ‘DP, và‘ DB,

Trong mô hình ‘DP, áp suất giảm trong cổng P1. Áp suất kiểm soát và dầu thí điểm được lấy bên trong từ Cảng P1.

Trong mô hình ‘DB, áp lực trong cổng P1 bị giảm và dầu thí điểm được lấy từ Cảng B.

Chú ý!

Trong mô hình DB, phải đảm bảo rằng áp suất trong cổng B không cao hơn áp suất đã đặt khi van định hướng ở vị trí P đến A. Nếu không, áp suất trong cổng A sẽ giảm.

Cấu trúc của ZDR 6 DA1-40B

Biểu tượng của ZDR 6 dp ...- 40B
