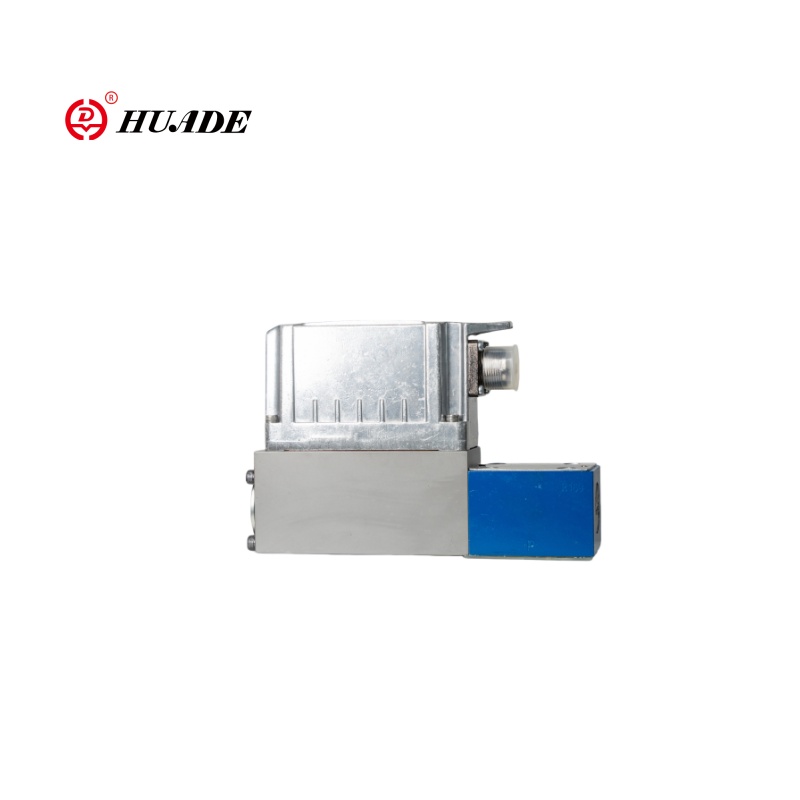

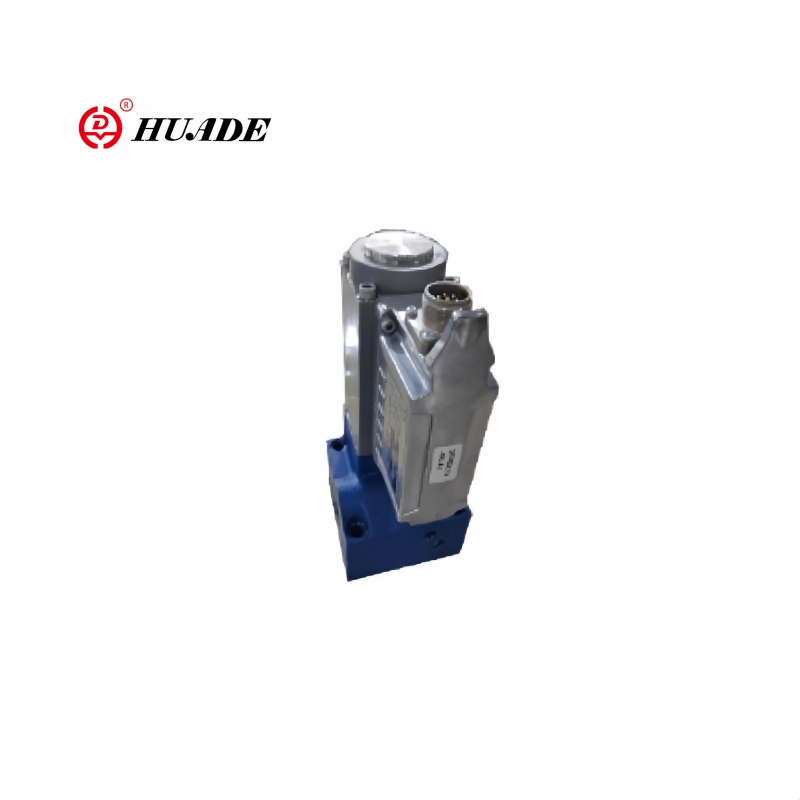

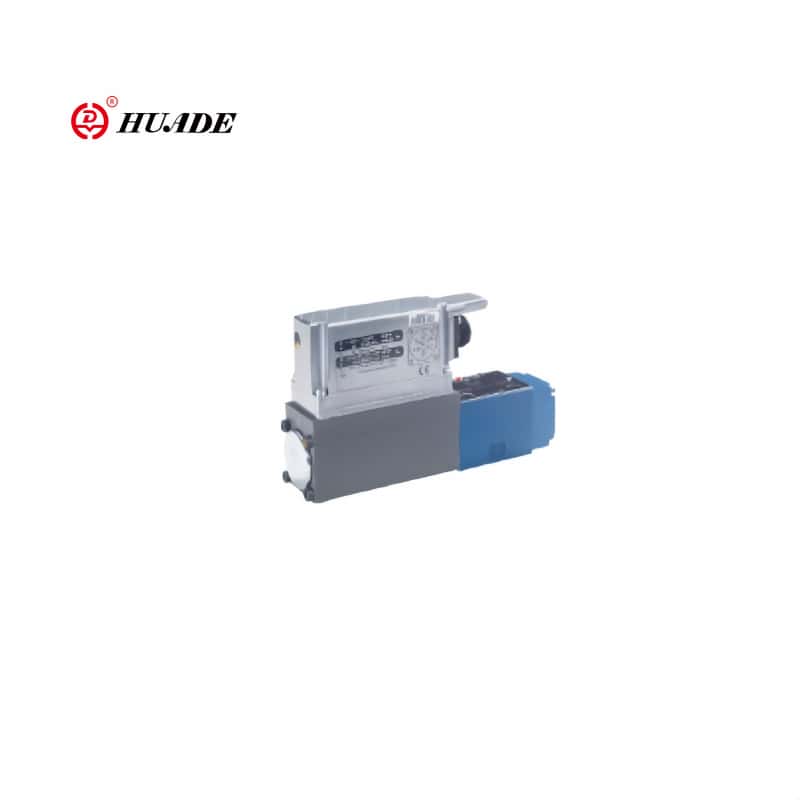

Van dòng theo tỷ lệ 3Freez-1x là một thành phần điều khiển chất lỏng có độ chính xác cao, thường được sử dụng trong các hệ thống tự động hóa công nghiệp yêu cầu sự điều hòa dòng chính xác hoặc phân phối tỷ lệ dòng chảy. Valve 3Freez-1x là bộ điều chỉnh tỷ lệ được điều khiển bằng điện tử (đầu vào tín hiệu 0-10V/4-20ma). Áp lực thường có thể đạt tới 315bar, thích hợp cho các hệ thống thủy lực áp suất cao. Van dòng chảy theo tỷ lệ 3Freez-1x có thể được tích hợp với các hệ thống PLC và DCS và hỗ trợ modbus và các giao thức giao tiếp khác. Van tỷ lệ 3Freez-1x kiểm soát tốc độ dòng chảy thông qua tỷ lệ tín hiệu điện, nhận ra sự điều chỉnh tốc độ Stepless của bộ truyền động và cải thiện độ chính xác phản ứng của hệ thống.
| Tổng quan | ||
| Sự thi công | Van loại ống có bộ bù áp suất tích hợp | |
| Động vật | Điện từ tỷ lệ với điều khiển vị trí và thiết bị điện tử trên tàu Obe | |
| Vị trí gắn kết | Không bắt buộc | |
| Phạm vi nhiệt độ xung quanh ℃ | -20 ~+50 | |
| Trọng lượng kg | NG6(3.1) | |
| NG10(6.9) | ||
| Thủy lực | ||
| Chất lỏng áp suất | Dầu thủy lực cho DIN 51524 ... 535, các chất lỏng khác sau khi tham khảo ý kiến trước | |
| Độ nhớt mm2/S | 20 ... 100 (Khuyến nghị) | |
| 10 ... 800 (Max.Permited) | ||
| Phạm vi nhiệt độ chất lỏng áp suất ℃ | -20 ~+70 | |
| Tĩnh/động | ||
| Trễ % | ≤1 | ≤1 |
| Phạm vi đảo ngược % | ≤0,5 | ≤0,5 |
| Sản xuất dung sai % | ≤5 | ≤5 |
Đặc trưng
▶ Van điều khiển dòng điều khiển trực tiếp NG6 và NG10 với thiết bị điện tử trên tàu và đầu dò vị trí cảm ứng
▶ Với kiểm soát vị trí, độ trễ tối thiểu <1 %, xem dữ liệu kỹ thuật
▶ Hàm 3 chiều được xác định bằng cách gán các cổng thủy lực (dòng dư chạy qua cổng P, cách thứ 3)
▶ Có thể điều chỉnh bằng vị trí điện từ được kiểm soát, đầu dò vị trí và thiết bị điện tử trên tàu
A
▶ Subplates Theo bảng danh mục, RE 45053 cho NG6, RE 45055 cho NG10 (đặt hàng riêng biệt)
▶ Đầu nối trình cắm vào DIN 43563-AM6, xem Bảng danh mục RE 08008 (đặt hàng riêng)
▶ Dữ liệu cho các thiết bị điện tử kích hoạt trên tàu
• Tuân thủ CE, Chỉ thị EMC
Trong 61000-6-2: 2002-08
Và 61000-6-3: 2002-08
• UB = 24VVNOM DC
• Kết nối điện 6P+PE
• Truyền tín hiệu
-Standard 0 ...+10V (A1)
• Đường cong van được hiệu chỉnh tại nhà máy
Ứng dụng:
Van dòng chảy theo tỷ lệ 3Freez-1x được sử dụng rộng rãi trong các hệ thống thủy lực, máy móc xây dựng, máy ép phun, máy đúc, kiểm soát hóa học/quá trình, v.v ... Mô hình chống nổ cũng có thể được sử dụng trong các thiết bị tự động hóa ở các khu vực nguy hiểm như dầu và khí đốt tự nhiên.
Tổng quan
Các van điều khiển dòng chảy theo tỷ lệ 3Freez với điều khiển vị trí và thiết bị điện tử trên tàu có sẵn trong kích thước danh nghĩa6 và 10. Chúng được kích hoạt bằng một điện từ tỷ lệ với đầu dò vị trí cảm ứng. Độ trễ là <1 %.
Các thiết bị điện tử trên tàu được hiệu chỉnh tại nhà máy và cho phép thời gian phản ứng nhanh. Thiết kế của thân van sao cho dòng chảy còn lại chạy qua cổng P.

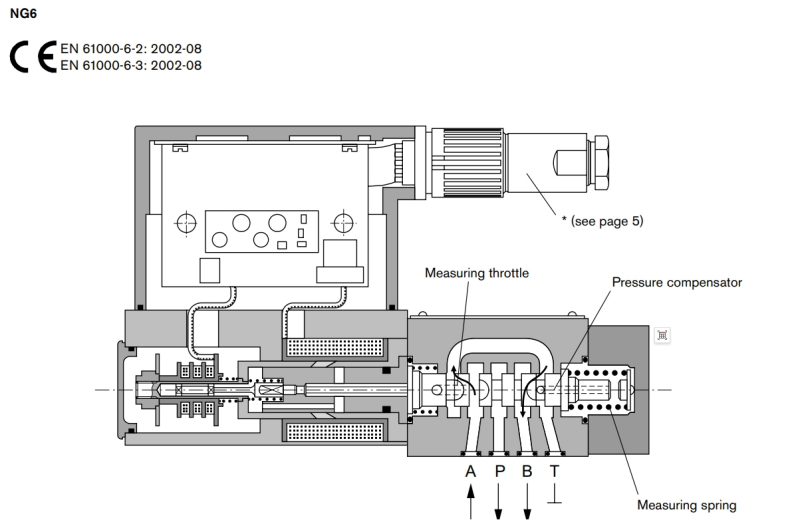

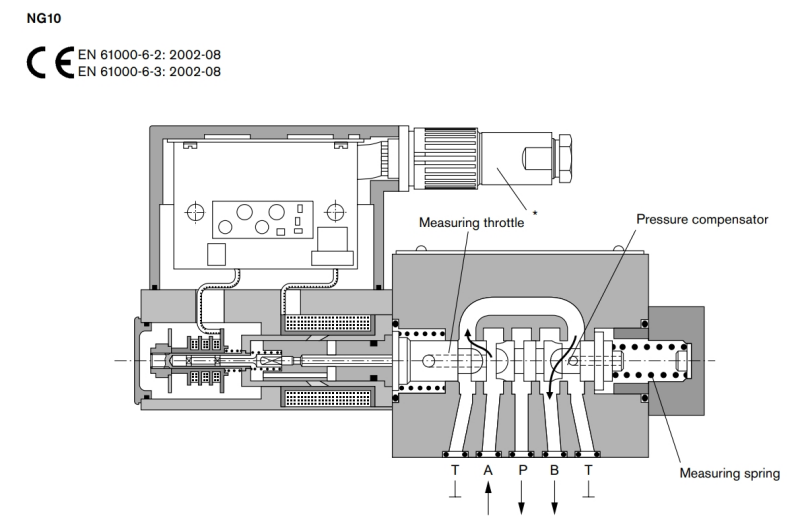

Nguyên tắc cơ bản
Để điều chỉnh tốc độ dòng dầu từ B, một điểm đặt được đặt trong các thiết bị điện tử kích hoạt. Dựa trên điểm đặt này, thiết bị điện tử điều khiển cuộn điện từ như là một hàm của tín hiệu từ đầu dò vị trí. Kiểm soát vị trí đảm bảo độ trễ rất thấp. Việc mở van được xác định bởi các cạnh đo trên ống và bộ bù áp suất tích hợp so sánh mức giảm áp bằng phương tiện của lò xo đo 8 thanh. Bộ bù áp suất bằng cách đo lò xo điều chỉnh áp suất trước cạnh điều chỉnh theo công thức đơn giản: "Áp suất tải cộng với lực đo lò xo. Theo cách này, áp suất giảm trên cạnh đo được duy trì ở mức không đổi.
