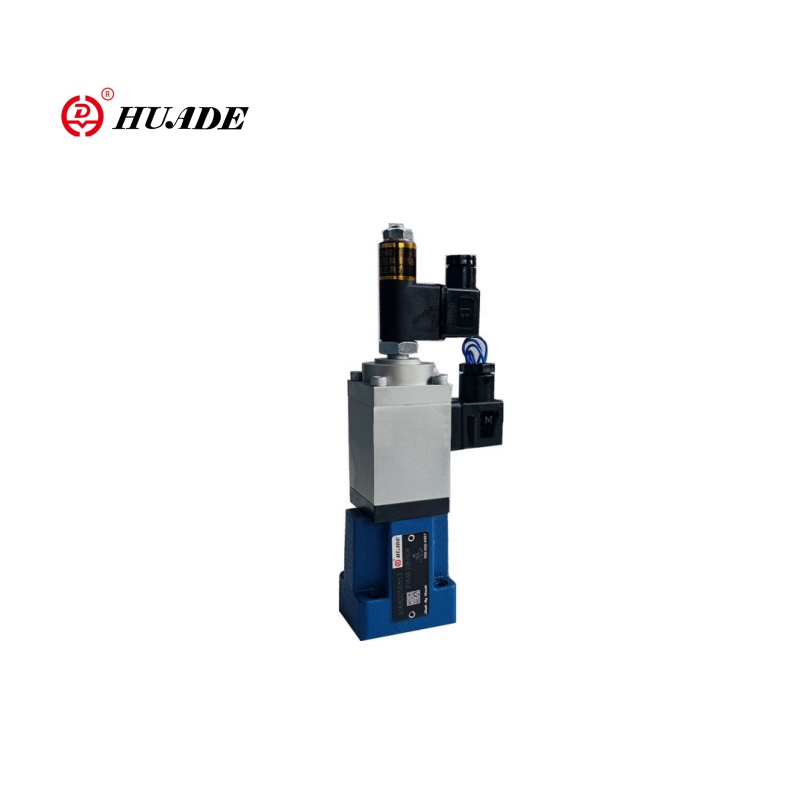

Van điều khiển dòng theo tỷ lệ 2FRE6 kiểm soát tốc độ dòng chảy qua tín hiệu 0 ~ 10V / 4 ~ 20MA để đạt được điều hòa tốc độ chính xác. Van tỷ lệ 2FRE6 có chức năng bù áp suất, có thể đảm bảo rằng tốc độ dòng chảy không bị ảnh hưởng bởi dao động áp suất tải và duy trì tốc độ dòng ổn định. Van 2FRE6 này phù hợp cho các hệ thống thủy lực với không gian hạn chế và cho các yêu cầu điều chỉnh dòng điện động.
| Thủy lực | |
| Trễ | ＜±1%Qmax |
| Độ lặp lại | ＜1%Qmax |
| Mức độ ô nhiễm (μM) | ≤20 |
| Chất lỏng áp suất | Dầu khoáng (đối với NBR Seal), Ester phosphate (đối với FPM Seal) |
| Phạm vi độ nhớt (mm2/S) | 2,8 đến 380 |
| Phạm vi nhiệt độ chất lỏng áp suất (℃） | -20 ~+70 |
| Cài đặt | không bắt buộc |
| Điện | |
| Loại điện áp | DC |
| Điện trở cuộn của điện từ () | Giá trị lạnh ở 20 ℃ 5,4, giá trị ấm tối đa 8.2 |
| Tối đa. Sức mạnh (VA) | 50 |
| Khả năng kích thích (MH) | 6 đến 8 |
| Tần số dao động (kHz) | 2.5 |
Đặc trưng:
▶ Van với bộ bù áp suất cho kiểm soát bù áp suất của dòng chảy
▶ Trải nghiệm thông qua một điện từ tỷ lệ
▶ Với phản hồi vị trí điện của lỗ điều khiển
▶ Cuộn dây chuyển đổi vị trí có thể được di chuyển theo chiều dọc làm cho điều chỉnh điểm bằng không của lỗ điều khiển dễ dàng, mà không phải chạm vào thiết bị điện tử (thủy lực điện)
▶ Điều khiển dòng chảy có thể theo cả hai hướng bằng cách sử dụng tấm bánh sandwich chỉnh lưu
Ứng dụng:
Van điều khiển dòng chảy theo tỷ lệ hai chiều 2FRE6 được sử dụng rộng rãi trong công cụ tự động hóa công nghiệp & máy công cụ, máy xúc/bộ tải và máy móc kỹ thuật khác, luyện kim & thiết bị hạng nặng, thiết bị thử nghiệm & phòng thí nghiệm, v.v.
Các van điều khiển dòng chảy theo tỷ lệ 2FRE có chức năng 2 chiều. Họ có thể, từ một giá trị lệnh điện ứng dụng, điều chỉnh dòng chảy là áp suất và nhiệt độ được bù.

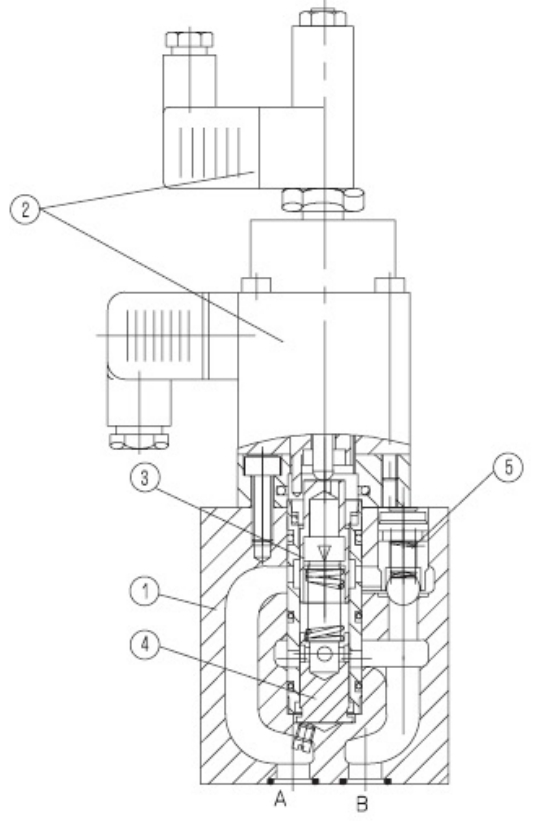

Về cơ bản, chúng bao gồm nhà ở (1), điện từ tỷ lệ với đầu dò vị trí cảm ứng (2), lỗ đo (3), bộ bù áp suất (4) cũng như van kiểm tra tùy chọn (5).
Van điều khiển dòng theo tỷ lệ 2fre 6 b
Cài đặt của luồng được xác định (0 đến 100 %) tại chiết áp giá trị lệnh. Giá trị lệnh được áp dụng điều chỉnh, thông qua bộ khuếch đại cũng như điện từ theo tỷ lệ, lỗ đo (3). Vị trí của lỗ đo (3) thu được bằng đầu dò vị trí cảm ứng. Bất kỳ độ lệch nào so với giá trị lệnh được bù cho bằng cách kiểm soát phản hồi.
Bộ bù áp suất (4) giữ giảm áp suất ở lỗ đo (3) ở giá trị không đổi. Dòng chảy là, do đó tải được bù.
Sự trôi dạt nhiệt độ nhỏ đạt được do thiết kế của lỗ đo.
Tại giá trị lệnh 0 %, lỗ đo được đóng lại.
Trong trường hợp mất điện hoặc phá vỡ cáp ở đầu dò vị trí, các lỗ đo lường đóng lại.
Từ một giá trị lệnh 0 %, một khởi động tự do nhảy là có thể. Thông qua hai đường dốc trong bộ khuếch đại điện, có thể trì hoãn việc mở và đóng phép đo B
Lỗ.
Thông qua van kiểm tra (5) Một luồng tự do có thể từ B đến A.

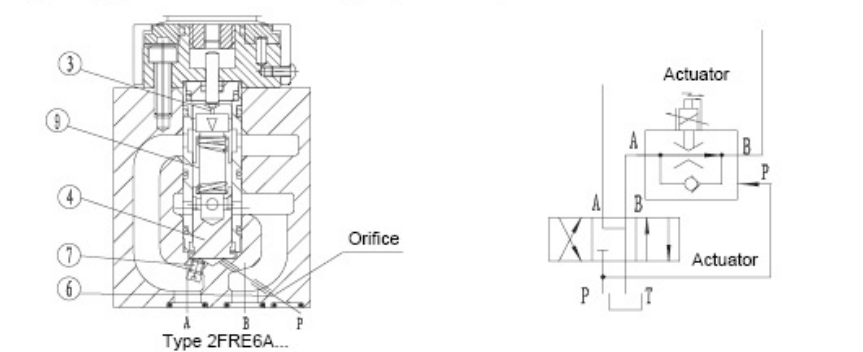

Van điều khiển dòng theo tỷ lệ loại 2FRE 6 a:
Chức năng của van này về nguyên tắc giống như Valve Type 2FRE 6 B:
Để ngăn chặn bước nhảy khởi động khi lỗ đo (3) (giá trị lệnh> 0%) được mở, có điều khoản cho bộ bù áp suất (4) được giữ đóng thông qua cổng P (6). Kết nối bên trong (7) giữa cổng A và bộ bù áp suất (4) được cắm. Thông qua cổng bên ngoài P (6) áp suất trong cổng P, trước khi van định hướng (8) tác động lên bộ bù áp suất (4) và giữ nó chống lại lực lò xo (9) ở vị trí đóng. Nếu van định hướng (8) được chuyển từ P sang B, thì bộ bù áp (4) di chuyển từ vị trí đóng
vào vị trí điều chỉnh và bước nhảy khởi nghiệp là do đó tránh được.
Biểu tượng của van điều khiển dòng theo tỷ lệ 2FRE6
