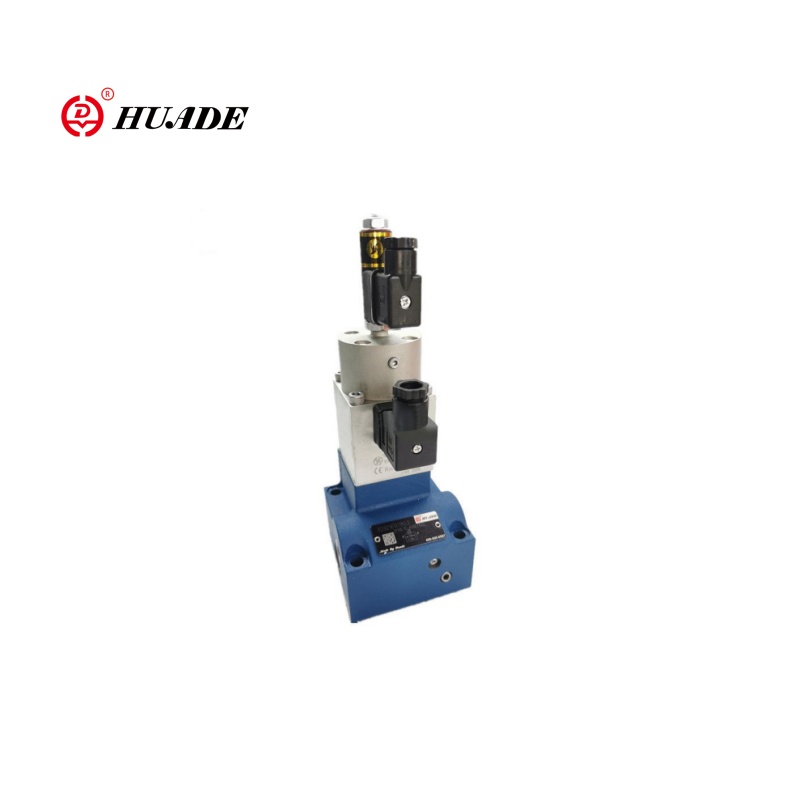

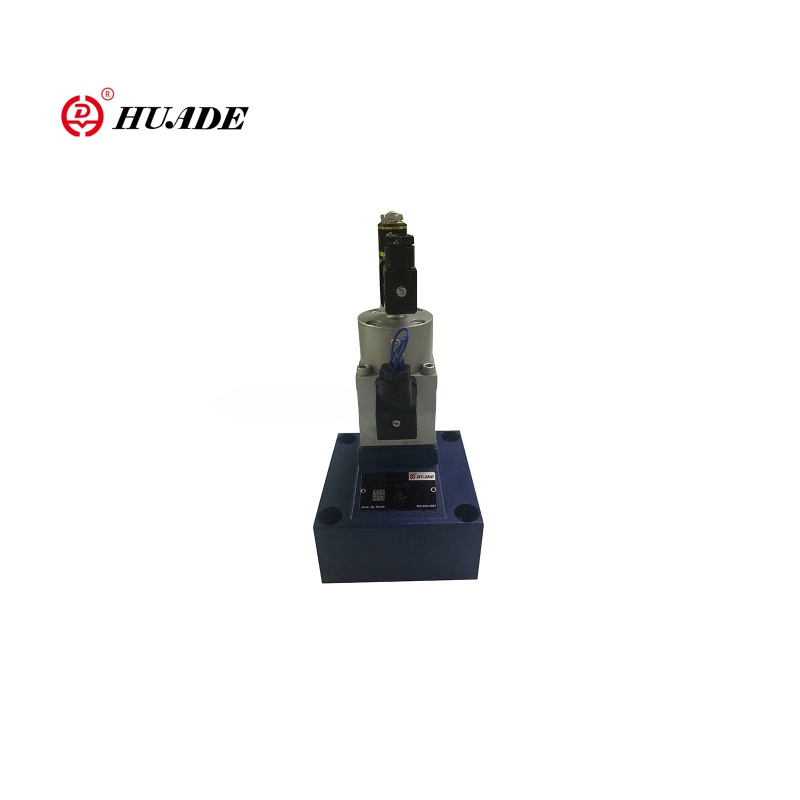

Van điều khiển dòng chảy theo tỷ lệ hai chiều 2FRE10 là van điều khiển dòng chảy cho các hệ thống thủy lực với chức năng điều chỉnh tỷ lệ. Valve 2FRE10 phù hợp cho các kịch bản trong đó tốc độ của bộ truyền động (như xi lanh thủy lực hoặc động cơ) cần được điều khiển chính xác. Van dòng theo tỷ lệ 2FRE10 Điều chỉnh liên tục mở van bằng cách nhập tín hiệu điện (như 0 ~ 10V hoặc 4 ~ 20mA) để đạt được thay đổi tốc độ dòng chảy. Nó rất dễ cài đặt và thường được sử dụng kết hợp với các van áp suất khác (như bộ bù áp suất) để cải thiện độ ổn định của hệ thống.
| Thủy lực | ||
| Áp suất hoạt động (MPA) | 31.5 | |
| Sự khác biệt áp suất tối thiểu (MPA) | Kích thước 10 | Kích thước 16 |
| 0,3 ~ 0,8 | 0,6 ~ 1 | |
| Chất lỏng áp suất | Dầu khoáng (đối với NBR Seal), Ester phosphate (đối với FPM Seal) | |
| Phạm vi độ nhớt (mm2/S) | 2,8 đến 380 | |
| Phạm vi nhiệt độ chất lỏng áp suất (℃） | -20 đến +70 | |
| Độ trễ (%) | ＜ ± 1Qmax | |
| Độ lặp lại (%) | ＜1 Qmax | |
| Mẫu lây lan (%) | ＜ ± 2 | |
| Cài đặt | không bắt buộc | |
| Trọng lượng (kg) | 6 | 8.3 |
| Điện | ||
| Loại điện áp | DC 24V | |
| Điện trở cuộn của điện từ () | Giá trị lạnh ở 20 ℃ 10, giá trị ấm tối đa 13.9 | |
| Tối đa. Sức mạnh (VA) | 50 | |
| Khả năng kích thích (MH) | 6 đến 8 | |
| Tần số dao động (kHz) | 2.5 | |
| Nhu cầu VT-5010S30 của cách nhiệt IP65 | IP65 | |
▶ Van với bộ bù áp suất để kiểm soát áp suất của dòng chảy
▶ Trải nghiệm thông qua một điện từ tỷ lệ
▶ Với phản hồi vị trí điện của lỗ điều khiển
▶ Cuộn dây chuyển đổi vị trí có thể được di chuyển theo chiều dọc làm cho điều chỉnh điểm bằng không của lỗ điều khiển dễ dàng, mà không phải chạm vào thiết bị điện tử (thủy lực điện)
▶ Biến đổi mẫu tối thiểu của van và bộ khuếch đại điện VT 5004 (thứ tự riêng biệt)
Ứng dụng:
Van điều khiển dòng chảy theo tỷ lệ hai chiều 2FRE10 được sử dụng rộng rãi trong các hệ thống thủy lực công nghiệp và máy móc kỹ thuật. Valve 2FRE10 điều chỉnh tốc độ của xi lanh thủy lực hoặc động cơ trong máy xúc, cần cẩu, xe nâng và các thiết bị khác để đạt được chuyển động trơn tru và hiệu quả tối ưu hóa.
Các van điều khiển dòng chảy theo tỷ lệ 2fre có chức năng 2 chiều. Chúng có thể, từ một giá trị lệnh điện ứng dụng, điều chỉnh một dòng chảy áp lực và ở một mức độ lớn được bù.

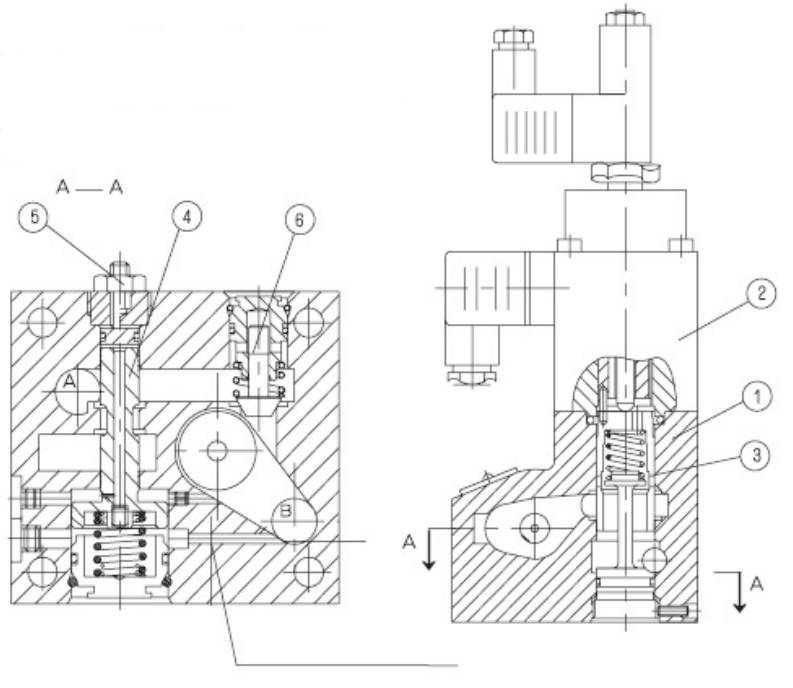

Về cơ bản, chúng bao gồm nhà ở (1), điện từ theo tỷ lệ với đầu dò vị trí cảm ứng (2), lỗ đo (3), bộ bù áp suất (4), bộ giới hạn đột quỵ (5), cũng như van kiểm tra tùy chọn (6).
Cài đặt của luồng được xác định (0 bis 100 %) tại chiết áp giá trị lệnh. Giá trị lệnh được áp dụng, gây ra thông qua bộ khuếch đại cũng như điện từ tỷ lệ, điều chỉnh lỗ đo (3). Vị trí của lỗ đo (3) thu được bằng đầu dò vị trí. Bất kỳ độ lệch nào so với giá trị lệnh đều được bù cho bằng cách kiểm soát phản hồi vị trí.
Bộ bù áp suất (4) giữ giảm áp suất ở lỗ đo (3) ở giá trị không đổi. Dòng chảy là, do đó áp suất bù.
Sự trôi dạt nhiệt độ nhỏ đạt được do thiết kế của lỗ đo. Tại giá trị lệnh 0 %, lỗ đo được đóng lại.
Trong trường hợp mất điện hoặc phá vỡ cáp ở đầu dò vị trí, các lỗ đo lường đóng lại. Từ một giá trị lệnh 0 %, một khởi động tự do nhảy là có thể. Thông qua hai đường dốc trong bộ khuếch đại điện, có thể trì hoãn việc mở và đóng lỗ đo.
Thông qua Van kiểm tra (6) lưu lượng miễn phí có thể từ B đến A.
Strcture của Van điều khiển dòng theo tỷ lệ 2FRE10

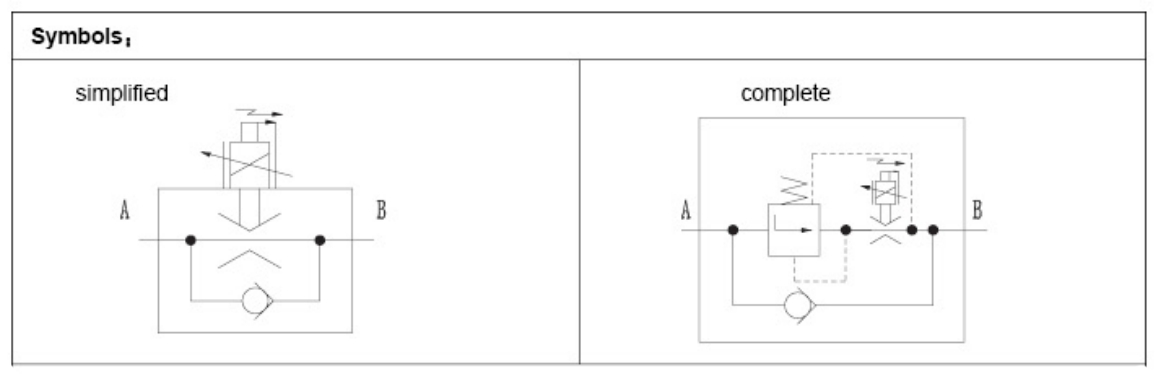

Biểu tượng của van điều khiển dòng theo tỷ lệ 2FRE10
