Khi làm việc với hệ thống thủy lực, bạn cần các bộ phận giữ cho chất lỏng chảy đúng hướng. Van một chiều RVP 25 là một thiết bị đáng tin cậy được thiết kế để thực hiện chính xác điều đó. Van này cho phép dầu thủy lực chảy tự do theo một hướng đồng thời chặn mọi dòng chảy ngược. Đó là một khái niệm đơn giản, nhưng Van kiểm tra RVP 25 thực hiện công việc này cực kỳ tốt trong các hệ thống áp suất trung bình đến cao.
RVP 25 thuộc dòng van một chiều được sản xuất bởi các nhà sản xuất nổi tiếng Châu Âu như HYDAC và MHA Zentgraf. Bạn cũng có thể tìm thấy các phiên bản tương thích từ các công ty như Huade và Hengli. Các van này gắn trực tiếp vào các ống góp, là các khối kim loại tổ chức các kết nối thủy lực. Thiết kế này giúp tiết kiệm không gian và giúp việc lắp đặt trở nên gọn gàng hơn so với việc sử dụng các phụ kiện đường ống riêng lẻ.
Số "25" dùng để chỉ kích thước danh nghĩa của van, là DN25 hoặc đường kính khoảng một inch. Kích thước này xử lý tốc độ dòng chảy từ trung bình đến lớn, thường từ 150 đến 550 lít mỗi phút. Thế là đủ cho thiết bị xây dựng, máy móc công nghiệp và hệ thống tự động. Van một chiều RVP 25 hoạt động tốt nhất trong các ứng dụng mà bạn cần dòng chảy một chiều ổn định mà không phải đạp xe thường xuyên.
Van một chiều RVP 25 thực sự hoạt động như thế nào
Bên trong Van kiểm tra RVP 25, bạn sẽ tìm thấy một số bộ phận cơ bản hoạt động cùng nhau. Có thân van, đế hình nón, pít-tông hoặc quả bóng chuyển động, lò xo và vòng đệm cao su gọi là vòng chữ O. Thiết kế đơn giản, làm cho nó đáng tin cậy.
Khi chất lỏng thủy lực đẩy qua van theo đúng hướng, áp suất sẽ thắng lực lò xo. Điều này đẩy piston ra khỏi chỗ ngồi của nó, tạo ra một khe hở cho chất lỏng đi qua. Sự sụt giảm áp suất trong dòng chảy thuận này tương đối thấp, thường chỉ vài bar ngay cả ở tốc độ dòng chảy cao. Hiệu suất này có nghĩa là máy bơm của bạn không hoạt động mạnh hơn mức cần thiết.
Khi chất lỏng cố gắng chảy ngược lại, lò xo ngay lập tức đẩy piston trở lại chỗ ngồi. Hình dạng hình nón tạo ra một lớp bịt kín và áp suất ngược thực sự giúp ép lớp bịt kín chặt hơn nữa. Sự tiếp xúc giữa kim loại với kim loại này ngăn chặn hầu hết mọi sự rò rỉ. Theo các tiêu chuẩn ngành như DIN EN 12266, Van một chiều RVP 25 đạt được phân loại được gọi là "không rò rỉ", mặc dù một số rò rỉ tối thiểu là bình thường trong điều kiện thực tế.
Các nhà sản xuất khác nhau sử dụng các thiết kế bên trong hơi khác nhau. Các phiên bản HYDAC thường sử dụng piston hình nón để điều khiển chính xác. Các mẫu Zentgraf thường sử dụng thiết kế dạng quả bóng, phản ứng nhanh hơn ở áp suất thấp hơn. Cả hai phương pháp đều hoạt động tốt, nhưng thiết kế hình nón thường có dung sai chặt chẽ hơn. Van kiểm tra RVP 25 của một trong hai nhà sản xuất xử lý dầu thủy lực gốc khoáng có độ nhớt từ 2,8 đến 500 mm vuông mỗi giây. Bạn sẽ muốn giữ cho chất lỏng thủy lực của mình được lọc ở mức ít nhất 20 micron để ngăn ngừa ô nhiễm bên trong van.
Thông số kỹ thuật quan trọng
Hiểu được thông số kỹ thuật của Van một chiều RVP 25 giúp bạn chọn loại van phù hợp cho hệ thống của mình. Áp suất làm việc là một trong những con số quan trọng nhất. Hầu hết các van RVP 25 đều xử lý được áp suất lên tới 350 bar, tương đương khoảng 5.000 pound mỗi inch vuông. Một số phiên bản từ các nhà cung cấp như Huade và Hengli được đánh giá ở mức 315 bar, vẫn đủ cho hầu hết các ứng dụng. Mức áp suất này áp dụng khi bạn sử dụng dầu khoáng tiêu chuẩn ở nhiệt độ bình thường.
Tốc độ dòng chảy tối đa thay đổi đôi chút giữa các nhà sản xuất. HYDAC đánh giá Van một chiều RVP 25 của họ ở mức 150 gallon mỗi phút hoặc khoảng 568 lít mỗi phút. Zentgraf và các nhà sản xuất tương thích của Trung Quốc tuyên bố tốc độ dòng chảy từ 400 đến 550 lít mỗi phút. Lưu lượng thực tế mà hệ thống của bạn có thể xử lý tùy thuộc vào mức giảm áp suất mà bạn có thể chấp nhận. Ở tốc độ dòng chảy cao hơn, độ giảm áp suất tăng lên, điều này có thể ảnh hưởng đến hiệu suất tổng thể của hệ thống.
Áp suất mở, còn được gọi là áp suất nứt, xác định thời điểm Van một chiều RVP 25 bắt đầu mở. Phiên bản tiêu chuẩn mở ở khoảng 7 psi hoặc 0,5 bar. Mức này đủ thấp để van không tạo ra lực cản không cần thiết trong quá trình hoạt động bình thường. Tuy nhiên, bạn có thể đặt hàng các phiên bản có áp suất mở cao hơn, từ 25 psi đến 65 psi hoặc 4,5 bar. Áp suất mở cao hơn hoạt động tốt hơn trong các hệ thống mà bạn cần ngăn chặn bất kỳ dòng chảy ngược nhẹ nào, ngay cả khi có áp suất ngược tối thiểu. Hãy nhớ rằng các nhà sản xuất cho phép dung sai cộng hoặc trừ 30 phần trăm đối với các giá trị áp suất mở này.
Phạm vi nhiệt độ là một xem xét thực tế khác. Van một chiều RVP 25 hoạt động an toàn từ âm 20 độ C đến dương 100 độ C. Đó là âm 4 độ F đến 212 độ F. Những giới hạn này đến từ các vòng chữ O cao su, thường được làm từ vật liệu FPM hoặc NBR. FPM xử lý nhiệt độ cao tốt hơn, trong khi NBR có chi phí thấp hơn và hoạt động tốt trong điều kiện vừa phải.
Thân van được làm từ thép carbon, thường được phủ một lớp phốt phát để chống ăn mòn. Piston hoặc bi chuyển động sử dụng thép cứng để chịu được hàng triệu chu kỳ mà không bị mòn. Một số nhà sản xuất cung cấp mạ kẽm như một phương pháp xử lý bề mặt thay thế. Những lựa chọn vật liệu này giúp Van một chiều RVP 25 bền bỉ trong môi trường công nghiệp bẩn.
Các tùy chọn kết nối bao gồm luồng NPT, cổng SAE O-ring và luồng BSPP. Tuy nhiên, hầu hết người dùng đều lắp đặt Check Valve RVP 25 trực tiếp lên ống góp bằng bu lông thay vì kết nối bằng ren. Kiểu lắp này sạch hơn và đáng tin cậy hơn cho các hệ thống có nhiều van.
Kích thước vật lý và yêu cầu lắp đặt
Việc xác định đúng kích thước là vấn đề quan trọng khi bạn tích hợp Van một chiều RVP 25 vào ống góp thủy lực của mình. Van có chiều dài khoảng 172 mm, cao 79,5 mm và có chiều rộng khác nhau tùy thuộc vào kiểu máy cụ thể. Nó dài khoảng 6,8 inch và cao 3,1 inch. Mặt lắp nơi bu lông van vào ống góp dài 165 mm và rộng 120 mm trên các phiên bản HYDAC.
Các cổng nơi chất lỏng đi vào và thoát ra được đặt cách nhau 100 mm từ tâm này đến tâm khác. Đây là khoảng cách tiêu chuẩn được sử dụng trên nhiều bộ phận thủy lực, giúp thiết kế các ống góp chứa nhiều van dễ dàng hơn. Bản thân đường kính cổng là 28 mm, phù hợp với các phụ kiện một inch.
Bạn sẽ cần khoan các lỗ lắp trên ống góp của mình để lắp Van kiểm tra RVP 25. Các lỗ này phải có đường kính 11,5 mm, cách nhau 60 mm. Hầu hết các cài đặt sử dụng bốn đến sáu bu lông M10, có đường kính 10 mm. Mô-men xoắn khuyến nghị cho các bu lông này là 70 Newton-mét, đảm bảo bịt kín mà không làm hỏng thân van hoặc ống góp. Siết quá chặt có thể làm nứt vỏ hoặc biến dạng bề mặt bịt kín.
Trước khi lắp đặt Van kiểm tra RVP 25, hãy kiểm tra xem bề mặt lắp ống góp của bạn có phẳng và nhẵn không. Độ nhám bề mặt phải cao hơn 0,8 micromet và độ phẳng phải nằm trong khoảng 0,01 mm trên 100 mm chiều dài. Dung sai chặt chẽ này ngăn ngừa rò rỉ xung quanh vòng đệm chữ O. Kích thước vòng chữ O tiêu chuẩn cho RVP 25 là tiết diện 32 mm x 3 mm.
Khi bạn đã sẵn sàng lắp đặt, hãy bôi một lớp mỏng dầu hoặc mỡ thủy lực tương thích vào vòng chữ O. Chất bôi trơn này giúp vòng đệm chữ O hoạt động đúng cách mà không bị xoắn hoặc chèn ép. Đặt Van kiểm tra RVP 25 vào ống góp và khởi động tất cả các bu lông lắp bằng tay. Sau đó siết chặt chúng dần dần theo hình chéo, tương tự như cách bạn siết chặt các đai ốc bánh xe trên ô tô. Việc siết chặt đều này sẽ ngăn ngừa cong vênh thân van.
Van một chiều RVP 25 có thể được lắp đặt theo bất kỳ hướng nào. Bạn có thể gắn nó theo chiều ngang, chiều dọc hoặc ở một góc. Chỉ cần đảm bảo hướng dòng chảy khớp với mũi tên được đánh dấu trên thân van. Mũi tên chỉ hướng dòng chảy tự do, trong đó chất lỏng sẽ đi vào cổng P1 và thoát ra ở cổng P2. Việc lắp van ngược sẽ ngăn chặn mọi dòng chảy, điều này có thể làm hỏng máy bơm của bạn hoặc các bộ phận khác.
Trọng lượng là một vấn đề cần cân nhắc khác nếu bạn đang thiết kế một hệ thống di động. Van một chiều RVP 25 nặng khoảng 5,8 kg, tức là khoảng 12,8 pound. Điều này bao gồm thân van và phần cứng lắp đặt tiêu chuẩn. Các phiên bản lớn hơn với cấu hình cổng khác nhau có thể nặng hơn một chút.
So sánh các nhà sản xuất và nhà cung cấp khác nhau
Một số công ty sản xuất Van một chiều RVP 25 hoặc các loại tương đương. Hiểu được sự khác biệt sẽ giúp bạn đưa ra quyết định mua hàng thông minh dựa trên ngân sách và nhu cầu hiệu suất của bạn.
HYDAC có lẽ là cái tên được công nhận nhiều nhất trong các loại van một chiều thủy lực. Van một chiều RVP 25 của họ cung cấp phạm vi tùy chọn áp suất mở rộng nhất, từ 7 psi đến 65 psi. Van HYDAC trải qua quá trình kiểm tra nghiêm ngặt và đạt chứng nhận ISO 9001. Bạn sẽ tìm thấy các sản phẩm HYDAC thông qua các nhà phân phối như ValinOnline và Motion Industries trên khắp Bắc Mỹ và Châu Âu. Nhược điểm là chi phí. Van kiểm tra HYDAC RVP 25 thường có giá từ 300 đến 500 đô la Mỹ tùy thuộc vào cấu hình. Tuy nhiên, tính sẵn có rất cao và bạn thường có thể nhận được các bộ phận thay thế một cách nhanh chóng.
MHA Zentgraf sản xuất các mẫu Van một chiều RVP 25 chủ yếu cho thị trường Châu Âu. Van của họ sử dụng thiết kế dạng bi thay vì pít-tông hình nón, loại mà một số kỹ sư thích để có áp suất mở thấp hơn. Van Zentgraf nhỏ gọn và hoạt động tốt trong không gian chật hẹp. Chúng đáp ứng các tiêu chuẩn DIN và cung cấp các tùy chọn tùy chỉnh. Giá rơi vào khoảng 200 đến 400 đô la. Bạn có thể tìm thấy van Zentgraf thông qua DirectIndustry và đôi khi trên eBay, mặc dù khả năng cung cấp bên ngoài Châu Âu có thể bị hạn chế.

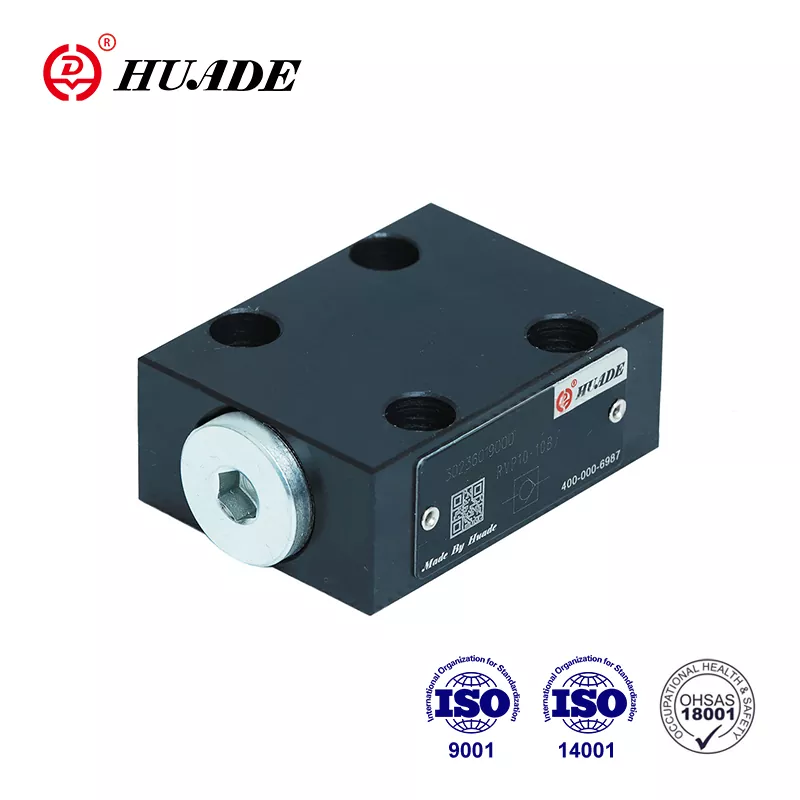

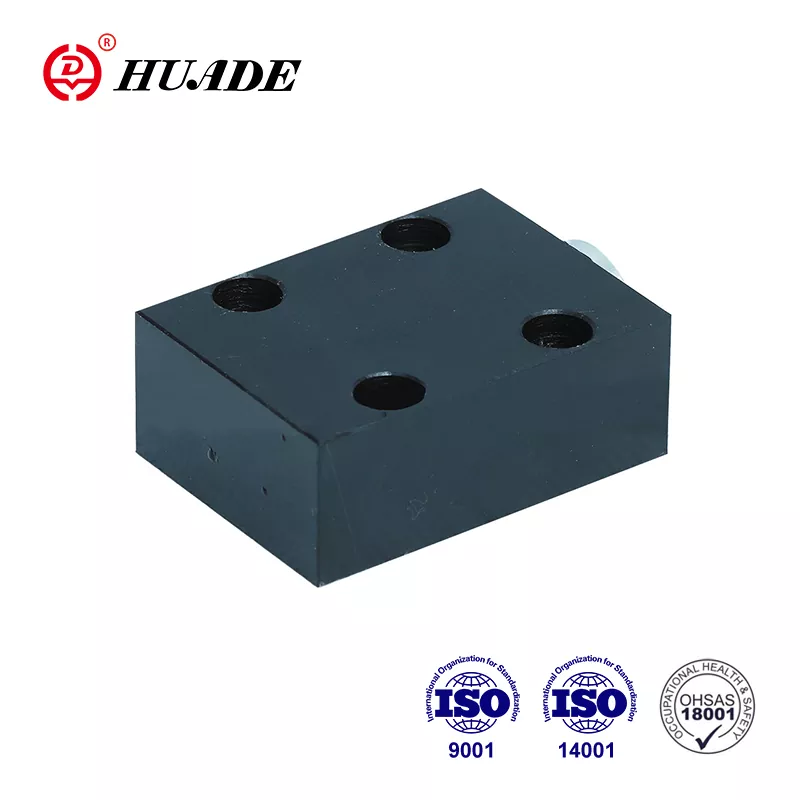

Các nhà sản xuất Trung Quốc như Huade và Hengli tạo ra các phiên bản tương thích của Check Valve RVP 25 với mức giá thấp hơn nhiều. Huade tiếp thị van của họ tương thích với Rexroth, có nghĩa là chúng sẽ phù hợp về mặt vật lý ở những nơi được thiết kế cho các bộ phận của Rexroth. Giá khởi điểm khoảng 42 đô la FOB từ Trung Quốc, mặc dù bạn sẽ phải tính thuế vận chuyển và nhập khẩu. Số lượng đặt hàng tối thiểu thường chỉ là một chiếc, khiến Huade trở nên hấp dẫn đối với các dự án nhỏ hoặc sửa chữa. Hengli đưa ra mức giá tương tự và bổ sung thêm các tùy chọn như tăng cường khả năng chống ăn mòn thông qua lớp phủ đặc biệt.
Sự khác biệt về chất lượng tồn tại giữa các thương hiệu cao cấp và bình dân. Van HYDAC và Zentgraf thường có dung sai sản xuất chặt chẽ hơn, có nghĩa là áp suất mở ổn định hơn và tuổi thọ dài hơn. Van một chiều RVP 25 do Trung Quốc sản xuất hoạt động tốt cho nhiều ứng dụng, nhưng bạn có thể thấy nhiều biến thể hơn từ van này sang van khác. Nếu bạn đang xây dựng một hệ thống quan trọng mà sự cố có thể gây nguy hiểm hoặc tốn kém thì việc trả thêm tiền cho van HYDAC hoặc Zentgraf là điều hợp lý. Đối với các thiết bị công nghiệp nói chung có yêu cầu ít khắt khe hơn, van Huade hoặc Hengli mang lại giá trị tốt.
Tất cả các nhà sản xuất này đều cung cấp chứng nhận ISO 9001, có nghĩa là họ tuân theo các tiêu chuẩn quản lý chất lượng. Một số còn có các chứng nhận về môi trường như ISO 14001 và các chứng nhận an toàn như ISO 45001. Khi đặt hàng, hãy xác minh rằng nhà cung cấp của bạn có thể cung cấp chứng chỉ vật liệu và báo cáo thử nghiệm nếu bạn cần chúng để tuân thủ quy định.
Ứng dụng thực tế của Van một chiều RVP 25
Van một chiều RVP 25 xuất hiện trong nhiều loại thiết bị thủy lực trong các ngành công nghiệp khác nhau. Hiểu các ứng dụng này giúp bạn biết van này phù hợp với hệ thống thực tế ở đâu.
Thiết bị xây dựng và vận chuyển đất sử dụng rộng rãi Van kiểm tra RVP 25. Ví dụ, máy xúc có cánh tay thủy lực cần giữ nguyên vị trí khi người vận hành ngừng di chuyển bộ điều khiển. Van kiểm tra RVP 25 được lắp đặt tại xi lanh sẽ ngăn dầu chảy ngược lại, điều này có thể khiến cánh tay đòn rơi xuống. Chức năng giữ tải này giúp người vận hành an toàn và cho phép điều khiển chính xác. Các ứng dụng tương tự xuất hiện trong máy ủi, cần cẩu và xe nâng hàng.
Máy móc sản xuất được hưởng lợi từ việc lắp đặt Check Valve RVP 25 theo nhiều cách. Các trung tâm gia công CNC sử dụng kẹp thủy lực để giữ phôi ổn định trong quá trình cắt. Van kiểm tra đảm bảo các kẹp luôn chặt ngay cả khi áp suất bơm dao động. Máy ép phun bơm nhựa nóng vào khuôn dưới áp suất cao. Van một chiều RVP 25 ngăn nhựa chảy ngược qua mạch phun, điều này sẽ gây lãng phí nguyên liệu và làm chậm quá trình sản xuất.
Các thiết bị gia công kim loại như máy ép và kéo tạo ra lực rất lớn thông qua các xi lanh thủy lực. Các hệ thống này cần các van kiểm tra đáng tin cậy để ngăn chặn chuyển động không kiểm soát được khi người vận hành nhả nút điều khiển. Van một chiều RVP 25 xử lý áp suất và tốc độ dòng chảy cao điển hình trong các ứng dụng gia công kim loại. Độ giảm áp suất thấp có nghĩa là hệ thống vẫn hoạt động hiệu quả ngay cả trong các chu kỳ nhanh.
Thiết bị nông nghiệp bao gồm máy kéo và máy gặt kết hợp hệ thống thủy lực cho nông cụ và lái. Van kiểm tra RVP 25 bảo vệ máy bơm thủy lực khỏi hư hỏng do quay ngược có thể xảy ra khi động cơ máy kéo tắt. Van cũng giúp duy trì áp suất trong mạch nâng, ngăn không cho dụng cụ từ từ trôi xuống khi đỗ trên sườn dốc.
Dây chuyền sản xuất tự động thường sử dụng năng lượng thủy lực cho các công việc lặp đi lặp lại như dập, ép và xử lý vật liệu. Van một chiều RVP 25 vừa với các khối đa dạng điều khiển nhiều xi lanh từ vị trí trung tâm. Cách tiếp cận có tổ chức này làm giảm đường ống, tiết kiệm không gian và đơn giản hóa việc khắc phục sự cố. Tốc độ dòng chảy lên tới 550 lít mỗi phút giúp RVP 25 phù hợp ngay cả với thiết bị sản xuất nhanh.
Một ví dụ cụ thể liên quan đến hệ thống lắp ráp robot trong đó Van kiểm tra RVP 25 hoạt động cùng với các van giảm áp trong một ống góp nhỏ gọn. Cánh tay robot di chuyển nhanh chóng và chính xác, đòi hỏi tốc độ dòng chảy khoảng 600 lít mỗi phút. Bằng cách lắp đặt Van một chiều RVP 25, các kỹ sư đã đạt được hiệu suất hệ thống tốt hơn 15% so với thiết lập trước đó của họ. Việc giảm áp suất thấp có nghĩa là máy bơm sử dụng ít năng lượng hơn, giảm chi phí vận hành.
Các bộ nguồn thủy lực cố định trong các nhà máy thường kết hợp các bộ Van kiểm tra RVP 25 tại các đầu ra của máy bơm. Điều này ngăn áp suất hệ thống chảy ngược qua máy bơm khi nó dừng, điều này có thể gây hư hỏng. Van cũng cho phép khởi động êm ái hơn vì máy bơm không phải vượt qua áp suất hệ thống ngay lập tức. Ứng dụng này đơn giản nhưng rất quan trọng đối với độ tin cậy.
Bảo trì và khắc phục sự cố Van một chiều RVP 25 của bạn
Bảo trì thường xuyên giúp Van một chiều RVP 25 của bạn hoạt động bình thường trong nhiều năm. Tin tốt là những van này cần được chú ý tối thiểu nếu được lắp đặt đúng cách và vận hành trong giới hạn thiết kế của chúng.
Bắt đầu bằng việc kiểm tra trực quan sáu đến mười hai tháng một lần, tùy thuộc vào mức độ hoạt động của hệ thống. Tìm kiếm bất kỳ vết rò rỉ dầu nào xung quanh thân van hoặc bề mặt lắp đặt. Một vài giọt có thể cho thấy vòng chữ O bị mòn cần được thay thế. Rò rỉ nhiều có thể có nghĩa là các bu lông lắp bị lỏng hoặc bề mặt ống góp bị hỏng. Kiểm tra xem tất cả các bu lông lắp vẫn chặt ở mô-men xoắn 70 Newton-mét đã chỉ định.
Kiểm tra áp suất mở sẽ cho bạn biết liệu lò xo bên trong có còn hoạt động bình thường hay không. Bạn sẽ cần một băng ghế thử nghiệm có bộ điều khiển lưu lượng và áp suất có thể điều chỉnh được. Kết nối Van một chiều RVP 25 với băng thử và tăng dần áp suất theo hướng thuận. Lưu ý áp suất tại đó dòng chảy bắt đầu. So sánh điều này với đặc điểm kỹ thuật của van. Nếu áp suất mở tăng đáng kể, van có thể bị nhiễm bẩn giữ piston khỏi chỗ ngồi của nó. Nếu áp suất mở giảm, lò xo có thể yếu đi do mỏi hoặc ăn mòn.
Việc vệ sinh bên trong trở nên cần thiết nếu bạn nhận thấy Van một chiều RVP 25 bị dính hoặc phản hồi chậm. Tháo van ra khỏi ống góp và tháo rời nó một cách cẩn thận. Một số van yêu cầu các công cụ đặc biệt để tránh làm hỏng các bộ phận bên trong. Làm sạch tất cả các bộ phận bằng dung môi tương thích với dầu thủy lực của bạn. Rượu khoáng hoạt động tốt cho các hệ thống dầu khoáng. Kiểm tra đế côn và piston xem có bị mòn hoặc trầy xước không. Ngay cả những khiếm khuyết nhỏ cũng có thể gây rò rỉ. Kiểm tra lò xo xem có bị ăn mòn hoặc biến dạng vĩnh viễn không.
Thay thế các vòng chữ O trong bất kỳ dịch vụ lớn nào. Những gioăng cao su này mất đi tính linh hoạt theo thời gian, đặc biệt nếu tiếp xúc với nhiệt độ khắc nghiệt hoặc chất lỏng không tương thích. Sử dụng vòng chữ O thay thế chính hãng phù hợp với vật liệu ban đầu. Vòng chữ O FPM có giá cao hơn NBR nhưng tồn tại lâu hơn trong điều kiện nóng. Bôi một lớp mỏng chất lỏng thủy lực lên các vòng chữ O mới trong quá trình lắp ráp.
Hộp van bên trong Van kiểm tra RVP 25 có thể thay thế được trên hầu hết các kiểu máy. Nếu bạn thấy hao mòn hoặc hư hỏng đáng kể, việc đặt mua hộp mực mới thường tiết kiệm hơn so với việc cố gắng sửa chữa từng bộ phận riêng lẻ. Đảm bảo các bộ phận thay thế đến từ nhà sản xuất ban đầu hoặc nguồn tương thích đã được xác minh. Các bộ phận chung có thể không đáp ứng được các thông số kỹ thuật về dung sai tương tự.
Bảo quản Van một chiều dự phòng RVP 25 ở nơi khô ráo, sạch sẽ. Bịt kín các cổng bằng nắp nhựa để tránh nhiễm bẩn. Bảo quản ở nhiệt độ quá cao có thể làm hỏng vòng chữ O, vì vậy hãy giữ phụ tùng ở khu vực có điều hòa nhiệt độ nếu có thể. Kiểm tra các van được lưu trữ hàng năm và thay thế bất kỳ vòng chữ O nào có dấu hiệu xuống cấp.
Những cân nhắc điều hành quan trọng
Một số yếu tố ảnh hưởng đến mức độ hoạt động của Van kiểm tra RVP 25 trong hệ thống cụ thể của bạn. Hiểu được những cân nhắc này sẽ giúp bạn tránh được các vấn đề.
Tần suất chu kỳ quan trọng hơn hầu hết mọi người nhận ra. Van kiểm tra RVP 25 xử lý việc đạp xe không thường xuyên rất tốt nhưng nó không được thiết kế để hoạt động nhanh và liên tục. Các nhà sản xuất thường chỉ định vòng đời tối đa là 10.000 hoạt động cho các phiên bản tiêu chuẩn. Nếu ứng dụng của bạn quay vòng thường xuyên hơn, bề mặt lò xo và vòng đệm sẽ mòn nhanh hơn. Thay vào đó, hãy xem xét van một chiều vận hành bằng thí điểm cho các ứng dụng chu kỳ cao.
Độ nhớt của chất lỏng làm thay đổi độ giảm áp suất thông qua Van một chiều RVP 25. Thông số kỹ thuật giả định rằng dầu khoáng có độ nhớt khoảng 335 SUS, đặc trưng cho thủy lực công nghiệp. Chất lỏng đặc hơn tạo ra mức giảm áp suất cao hơn, làm giảm hiệu suất hệ thống và tạo ra nhiều nhiệt hơn. Chất lỏng loãng hơn có thể không bôi trơn đầy đủ các bộ phận bên trong, gây mài mòn nhanh hơn. Tuân thủ phạm vi độ nhớt được chỉ định từ 2,8 đến 500 mm vuông mỗi giây để có kết quả tốt nhất.
Sự ô nhiễm là kẻ thù chính của tất cả các van thủy lực, bao gồm cả Van một chiều RVP 25. Các khe hở chật hẹp bên trong van không thể chịu được bụi bẩn hoặc các hạt kim loại. Luôn lọc chất lỏng thủy lực của bạn ở mức ít nhất 20 micron và tốt nhất là 10 micron hoặc mịn hơn. Lắp bộ lọc phía trước Van một chiều RVP 25 để ngăn chặn chất bẩn trước khi nó đến van. Thay bộ lọc thường xuyên theo lịch của nhà sản xuất.
Nhiệt độ khắc nghiệt ảnh hưởng đến cả hiệu suất và tuổi thọ. Trong khi Van kiểm tra RVP 25 hoạt động từ âm 20 đến dương 100 độ C, thì tốt hơn là nên ở giữa phạm vi này. Nhiệt độ rất lạnh làm cho vòng đệm bị cứng và có thể làm tăng áp suất mở. Nhiệt độ rất nóng làm mềm vòng đệm và tăng tốc độ mài mòn. Nếu hệ thống của bạn luôn nóng, hãy cân nhắc nâng cấp lên vòng chữ O FPM hoặc thêm bộ trao đổi nhiệt vào mạch thủy lực của bạn.
Hướng lắp đặt không ảnh hưởng đến Van kiểm tra RVP 25 về mặt cơ học, nhưng nó có thể quan trọng đối với việc tiếp cận bảo trì. Gắn van ở nơi bạn có thể tiếp cận các bu lông lắp để bảo trì sau này. Nếu có thể, hãy định hướng nó để bọt khí bị mắc kẹt có thể thoát ra ngoài một cách tự nhiên. Mặc dù van hoạt động ở bất kỳ vị trí nào, việc lắp van với các cổng nằm ngang giúp việc thoát khí dễ dàng hơn trong quá trình khởi động ban đầu.
Sự tăng vọt áp suất của hệ thống có thể làm hỏng bất kỳ bộ phận thủy lực nào, bao gồm cả van một chiều. Đảm bảo hệ thống của bạn bao gồm các van giảm áp có kích thước phù hợp với tốc độ dòng chảy của máy bơm. Van một chiều RVP 25 được định mức cho áp suất liên tục 350 bar, nhưng việc tăng đột biến nhiều lần trên mức này sẽ rút ngắn tuổi thọ của nó. Hãy cân nhắc việc lắp đặt bộ giảm chấn hoặc bộ tích áp nếu hệ thống của bạn gặp phải hiện tượng tăng áp suất thường xuyên.
Chọn Van một chiều phù hợp RVP 25 cho hệ thống của bạn
Việc chọn đúng thông số kỹ thuật của van đòi hỏi phải kết hợp khả năng của van với yêu cầu hệ thống của bạn. Bắt đầu bằng cách xác định áp suất vận hành tối đa của hệ thống. Thêm giới hạn an toàn ít nhất 20 phần trăm để tính đến áp suất tăng đột biến. Nếu hệ thống của bạn thường chạy ở mức 280 bar thì định mức 350 bar của Van một chiều RVP 25 sẽ cung cấp biên độ phù hợp. Đối với áp suất cao hơn, bạn cần một loạt van khác.
Tính toán tốc độ dòng chảy tiếp theo. Xác định lưu lượng tối đa qua mạch nơi bạn sẽ lắp đặt Van kiểm tra RVP 25. So sánh điều này với định mức lưu lượng của van, thường là 150 đến 550 lít mỗi phút tùy thuộc vào nhà sản xuất. Đừng quên kiểm tra các đường cong giảm áp suất. Tốc độ dòng chảy cao hơn gây ra sụt áp lớn hơn, gây lãng phí năng lượng và tạo ra nhiệt. Nếu lưu lượng yêu cầu của bạn tạo ra mức giảm áp suất lớn hơn 10 bar, hãy xem xét kích thước van lớn hơn hoặc hai van song song.
Lựa chọn áp suất mở phụ thuộc vào ứng dụng cụ thể của bạn. Đối với hầu hết các mục đích sử dụng, áp suất mở tiêu chuẩn 0,5 bar hoạt động tốt. Cài đặt thấp này giúp giảm thiểu lực cản trong quá trình hoạt động bình thường. Tuy nhiên, bạn có thể cần áp suất mở cao hơn trong một số trường hợp nhất định. Nếu bạn đang cố gắng giữ tải theo chiều dọc, áp suất mở cao hơn sẽ mang lại khả năng bảo vệ chống trôi tốt hơn. Nếu bạn cần ngăn chặn bất kỳ dòng chảy ngược nào, thậm chí áp suất ngược nhẹ, hãy chọn áp suất mở 4,5 bar. Hãy nhớ rằng áp suất mở cao hơn cũng làm tăng độ giảm áp suất về phía trước.
Cấu hình cổng phải phù hợp với ống góp hoặc đường ống của bạn. Van kiểm tra RVP 25 đi kèm với nhiều tùy chọn cổng khác nhau bao gồm ren NPT, cổng vòng chữ O SAE và ren BSPP. Để lắp ống góp, hãy xác minh rằng khoảng cách cổng và kiểu lỗ lắp phù hợp với thiết kế ống góp của bạn. Hầu hết các nhà sản xuất đều cung cấp các mô hình CAD mà bạn có thể nhập vào phần mềm thiết kế của mình để xác minh sự phù hợp. Tải xuống các mô hình này trước khi hoàn tất giao dịch mua của bạn.
Khả năng tương thích vật liệu là rất quan trọng để kéo dài tuổi thọ van. Van kiểm tra tiêu chuẩn RVP 25 hoạt động với dầu thủy lực gốc khoáng và chất lỏng este photphat. Nếu bạn đang sử dụng hỗn hợp nước-glycol, chất lỏng tổng hợp hoặc dầu phân hủy sinh học, hãy xác minh khả năng tương thích với cả thân van và vòng đệm. Một số nhà sản xuất cung cấp vật liệu bịt kín đặc biệt cho chất lỏng bất thường. Khi có nghi ngờ, hãy liên hệ với bộ phận hỗ trợ kỹ thuật của nhà sản xuất để được hướng dẫn.
Cân nhắc ngân sách ảnh hưởng đến sự lựa chọn của bạn về thương hiệu. Nếu chi phí là mối quan tâm hàng đầu của bạn và ứng dụng của bạn không quan trọng, thì phiên bản Huade hoặc Hengli của Check Valve RVP 25 sẽ tiết kiệm đáng kể. Đối với các ứng dụng đòi hỏi độ tin cậy là tối quan trọng, van HYDAC hoặc Zentgraf chứng minh chi phí cao hơn thông qua tính nhất quán và hỗ trợ tốt hơn. Hãy xem xét tổng chi phí sở hữu, bao gồm cả thời gian ngừng hoạt động có thể xảy ra nếu van bị hỏng chứ không chỉ giá mua ban đầu.
Thời gian thực hiện và tính sẵn sàng là vấn đề quan trọng đối với việc lập kế hoạch dự án. Van HYDAC có sẵn ở Bắc Mỹ và Châu Âu, thường được vận chuyển trong vòng vài ngày. Các nhà sản xuất Trung Quốc có thể cần vài tuần để giao hàng, đặc biệt nếu bạn cần tùy chỉnh. Lên kế hoạch đặt hàng phù hợp để tránh sự chậm trễ của dự án.
So sánh Van kiểm tra RVP 25 với các tùy chọn khác như thế nào
Hiểu các lựa chọn thay thế giúp bạn xác nhận rằng Van kiểm tra RVP 25 là lựa chọn phù hợp cho ứng dụng của bạn. Một số loại van khác cung cấp khả năng kiểm soát dòng chảy một chiều, mỗi loại có sức mạnh khác nhau.
Các van một chiều nội tuyến tiêu chuẩn như dòng RV sử dụng nguyên tắc cơ bản giống như RVP 25 nhưng kết nối với các cổng có ren thay vì bắt vít vào ống góp. Dòng RV hoạt động tốt với các hệ thống đường ống đơn giản, nhưng Van một chiều RVP 25 giúp tiết kiệm không gian đáng kể trong các thiết kế đa dạng. Bạn có thể đóng gói nhiều van RVP 25 thành một khối nhỏ gọn thay vì chạy đường ống đến các van RV riêng lẻ. Điều này làm giảm các điểm rò rỉ và làm cho hệ thống có tổ chức hơn. Tuy nhiên, nếu bạn đang trang bị thêm hệ thống đường ống hiện có, van RV có thể dễ lắp đặt hơn là thiết kế lại để lắp ống góp.
Van một chiều vận hành bằng thí điểm cung cấp một cổng điều khiển bổ sung cho phép bạn mở van ngay cả khi có áp suất ngược. Tính năng này rất hữu ích khi bạn cần rút xi lanh đã bị khóa bằng van một chiều. Van một chiều RVP 25 không có chức năng thí điểm này nên đơn giản hơn và ít tốn kém hơn. Nếu bạn chắc chắn cần vận hành thử nghiệm, bạn sẽ muốn có một loại van khác. Nhưng đối với điều khiển luồng một chiều cơ bản, Van kiểm tra RVP 25 đơn giản hơn sẽ đáng tin cậy hơn vì nó có ít bộ phận bị hỏng hơn.
Van một chiều dạng bi của các nhà sản xuất như Zentgraf phản ứng rất nhanh vì bi có khối lượng nhỏ hơn pít-tông hình nón. Phản ứng nhanh này hoạt động tốt trong các hệ thống có sự thay đổi áp suất nhanh chóng. Tuy nhiên, các thiết kế hình nón giống như thiết kế được sử dụng trong các thiết bị HYDAC Check Valve RVP 25 thường bịt kín tốt hơn vì hình nón cung cấp nhiều diện tích tiếp xúc hơn với ghế. Thiết kế hình nón cũng xử lý áp suất cao một cách đáng tin cậy hơn qua hàng triệu chu kỳ. Sự lựa chọn của bạn giữa quả bóng và hình nón phụ thuộc vào việc bạn cần phản ứng nhanh hơn hay độ kín tốt hơn.
Van tỷ lệ cung cấp khả năng kiểm soát dòng chảy thay đổi thay vì vận hành bật tắt đơn giản. Chúng hoàn toàn khác với van kiểm tra và phục vụ một mục đích khác. Đừng nhầm lẫn cả hai. Van tỷ lệ có giá cao hơn nhiều và yêu cầu điều khiển điện tử. Van kiểm tra RVP 25 là thiết bị thụ động hoạt động tự động dựa trên chênh lệch áp suất. Sự đơn giản này làm cho nó cực kỳ đáng tin cậy và phù hợp với các nhiệm vụ kiểm soát dòng chảy cơ bản.
Van giảm áp lò xo trông tương tự như van một chiều nhưng có chức năng khác. Van giảm áp bảo vệ hệ thống khỏi quá áp bằng cách mở khi áp suất vượt quá giới hạn đã đặt. Van một chiều RVP 25 hoạt động dựa trên hướng dòng chảy chứ không phải mức áp suất. Nhiều hệ thống sử dụng cả hai loại van cùng nhau. Van kiểm tra RVP 25 ngăn dòng chảy ngược trong khi van giảm áp xử lý các xung áp suất.
Xu hướng tương lai và tích hợp công nghệ
Công nghệ thủy lực tiếp tục phát triển và Van một chiều RVP 25 đang thích ứng cùng với ngành. Một số nhà sản xuất hiện đang cung cấp van một chiều có cảm biến tích hợp theo dõi lưu lượng, áp suất và nhiệt độ. Các van thông minh này kết nối với mạng Internet of Things công nghiệp, cho phép giám sát hệ thống theo thời gian thực. Mặc dù việc tích hợp cảm biến chưa phổ biến trong RVP 25, nhưng nó thể hiện vị trí mà công nghệ đang hướng tới. Việc bảo trì dự đoán trở nên khả thi khi bạn có thể theo dõi hiệu suất van từ xa.
Những cải tiến về khoa học vật liệu đang giúp các bộ phận thủy lực hoạt động lâu hơn trong môi trường khắc nghiệt. Vật liệu làm kín mới chịu được nhiệt độ cao hơn và chất lỏng mạnh hơn cao su truyền thống. Xử lý bề mặt trên thân van mang lại khả năng chống ăn mòn tốt hơn mà không tốn nhiều chi phí. Khi các công nghệ này hoàn thiện, chúng ta có thể mong đợi các thiết bị Check Valve RVP 25 sẽ xử lý được các ứng dụng có yêu cầu ngày càng cao.
Thu nhỏ là một xu hướng khác ảnh hưởng đến van thủy lực. Khi thiết bị di động trở nên nhỏ gọn hơn, áp lực phải thu nhỏ các bộ phận thủy lực trong khi vẫn duy trì hiệu suất sẽ xuất hiện. Thiết kế gắn trên ống góp của Van một chiều RVP 25 đã giải quyết được nhu cầu này tốt hơn so với các van nội tuyến truyền thống. Các phiên bản trong tương lai có thể đóng gói nhiều chức năng hơn nữa vào các gói nhỏ hơn thông qua các kỹ thuật sản xuất tiên tiến như sản xuất bồi đắp.
Suy nghĩ cuối cùng về Van một chiều RVP 25
Van một chiều RVP 25 đại diện cho một giải pháp hoàn thiện, đáng tin cậy để kiểm soát dòng chảy một chiều trong hệ thống thủy lực áp suất trung bình. Thiết kế đơn giản của nó mang lại hiệu suất ổn định trên nhiều ứng dụng, từ thiết bị xây dựng đến sản xuất tự động. Khả năng xử lý áp suất lên tới 350 bar và lưu lượng 550 lít mỗi phút của van khiến nó phù hợp cho nhu cầu sử dụng công nghiệp đòi hỏi khắt khe.
Việc lựa chọn giữa các nhà sản xuất phụ thuộc vào việc cân bằng giữa chi phí và yêu cầu về chất lượng. HYDAC cung cấp hiệu suất cao và tính khả dụng rộng rãi nhất. Zentgraf cung cấp cho kỹ thuật Châu Âu khả năng tùy biến tốt. Huade và Hengli mang lại hiệu suất hoạt động ở mức giá bình dân. Tất cả các tùy chọn này mang đến cho bạn sự linh hoạt trong việc lựa chọn van phù hợp với yêu cầu của dự án.
Lắp đặt và bảo trì đúng cách đảm bảo tuổi thọ lâu dài. Gắn Van một chiều RVP 25 trên bề mặt phẳng, sạch sẽ bằng các bu lông được siết chặt chính xác. Giữ chất lỏng thủy lực sạch sẽ và trong phạm vi nhiệt độ quy định. Kiểm tra áp suất mở định kỳ và thay thế vòng chữ O trong các khoảng thời gian bảo dưỡng lớn.
Để biết thông số kỹ thuật chi tiết và mô hình CAD, hãy truy cập các trang web của nhà sản xuất như trang web chính thức của HYDAC hoặc các nền tảng kỹ thuật như DirectIndustry. Nếu bạn sẵn sàng mua hàng, các nhà cung cấp như ValinOnline, Motion Industries và Made-in-China sẽ đưa ra nhiều lựa chọn về giá khác nhau. Cho dù bạn đang thiết kế một hệ thống mới hay thay thế một van bị mòn, Check Valve RVP 25 đều mang lại hiệu suất đã được chứng minh mà bạn có thể tin cậy.
