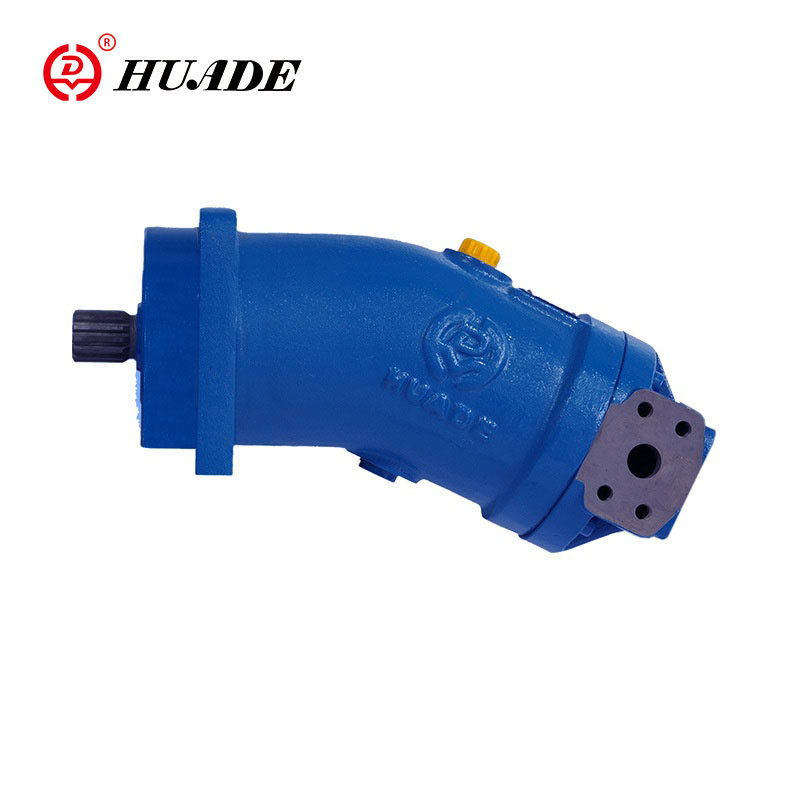

Bơm cố định Huade Brand A2FO phù hợp cho các ổ đĩa thủy tĩnh trong một mạch mở. Dựa trên khái niệm tiết kiệm năng lượng và bảo vệ môi trường, Huade thủy lực hoạt động chăm chỉ để cung cấp bơm cố định piston trục xanh. Máy bơm A2FO Series có các tính năng có kích thước nhỏ, hiệu quả cao và tiết kiệm năng lượng, đây là một lựa chọn lý tưởng cho khách hàng.
■Con dấu trục ... tải áp suất cho phép
▶ Tuổi thọ dịch vụ của con dấu trục bị ảnh hưởng bởi tốc độ của đơn vị piston trục và áp suất thoát nước (áp suất trường hợp).
▶ Áp suất chênh lệch trung bình của 2 thanh giữa vỏ và áp suất xung quanh có thể không liên tục vượt quá ở nhiệt độ hoạt động bình thường.
▶ Đối với áp suất chênh lệch cao hơn ở tốc độ giảm, xem sơ đồ.
Các gai áp lực nhất thời (t <0,1 s) lên đến 10 bar được cho phép. Tuổi thọ dịch vụ của con dấu trục giảm khi tăng tần số tăng áp lực.
▶ Áp suất trường hợp phải bằng hoặc cao hơn áp suất xung quanh.
■Đặc tính tĩnh
♦Kích thước 10 đến 200
♦Kích thước 250 đến 500
GHI CHÚ:Các giá trị có giá trị đối với áp suất xung quanh pabs = 1 bar
■Phạm vi nhiệt độ
▶ Con dấu trục FKM có thể được sử dụng cho nhiệt độ thoát nước từ -25 đến +115 ℃
▶ Đối với các trường hợp ứng dụng dưới -25 ° C, cần có một con dấu trục NBR (phạm vi nhiệt độ cho phép: -40 ° C đến +90 ° C). NBR trục NBR trong văn bản đơn giản khi đặt hàng. Vui lòng liên hệ với chúng tôi.
■ Hướng của dòng chảy
| Hướng quay, được xem trên trục ổ đĩa | Hướng của dòng chảy |
| theo chiều kim đồng hồ (r) | S → b |
| ngược chiều kim đồng hồ (l) | S → a |
■ Vòng bi dài
▶ Kích thước 250 ~ 500
▶ Đối với tuổi thọ lâu dài và sử dụng với chất lỏng thủy lực HF. Kích thước bên ngoài giống hệt nhau như động cơ với vòng bi tiêu chuẩn. Chuyển đổi tiếp theo sang vòng bi lâu dài là có thể.
▶ Vòng bi và xả vỏ qua cổng U được khuyến nghị.
▶ Dòng chảy xả ... Khuyến nghị
| Kích thước | 250 | 355 | 500 |
| qvFlush (L/Min) | 10 | 16 | 16 |
| Cổng | Cổng cho | Sơ đồ |
| A, b | Cổng làm việc |
|
| S | Cổng hút | |
| T | Cổng thoát nước | |
| U (kích thước 250 ~ 500) | Cổng Flushing |
Kích thước 5 ~ 500 Series 6 Áp suất danh nghĩa 400 thanh áp suất tối đa 450 bar
Đặc trưng:
▶ Bơm cố định với nhóm quay piston thon dọc trục của thiết kế trục uốn cong, cho các ổ đĩa thủy tĩnh trong mạch mở
▶ Để sử dụng trong các ứng dụng di động và đứng yên, dòng chảy tỷ lệ với tốc độ và chuyển vị của ổ đĩa
▶ Vòng bi trục truyền động được thiết kế cho các yêu cầu về tuổi thọ của dịch vụ ổ trục thường gặp ở các khu vực này
▶ Mật độ công suất cao, kích thước nhỏ, tổng hiệu quả cao, thiết kế kinh tế, piston thon một mảnh với vòng piston để niêm phong
Ứng dụng:
Bơm cố định Piston Axial A2FO phù hợp cho máy móc di động hoặc các lĩnh vực công nghiệp.
