Van giảm áp (PRV) là thiết bị an toàn cần thiết trong các hệ thống công nghiệp. Chúng tự động giải phóng áp suất dư thừa để ngăn ngừa hư hỏng thiết bị, lỗi hệ thống hoặc các vụ nổ nguy hiểm. Hiểu cách thức hoạt động của các van này và trạng thái hoạt động của chúng là rất quan trọng để duy trì hoạt động công nghiệp an toàn và hiệu quả.
Phân tích toàn diện này bao gồm mọi thứ bạn cần biết về van giảm áp, từ các nguyên tắc cơ bản đến kỹ thuật giám sát nâng cao. Chúng ta sẽ khám phá các loại van khác nhau, các vấn đề thường gặp, chiến lược bảo trì và tiêu chuẩn ngành để giữ cho các thiết bị an toàn quan trọng này hoạt động bình thường.
Van giảm áp giống như một thiết bị bảo vệ an toàn cho hệ thống điều áp. Hãy coi nó như một nút nhả tự động mở ra khi áp suất quá cao. Khi áp suất bên trong hệ thống đạt đến mức nguy hiểm, van sẽ mở ra để cho một phần chất lỏng có áp suất (khí hoặc chất lỏng) thoát ra ngoài. Khi áp suất giảm xuống mức an toàn, van sẽ đóng lại.
Van hoạt động thông qua một cơ chế đơn giản nhưng hiệu quả. Một hệ thống lò xo hoặc trục điều khiển liên tục theo dõi áp suất. Khi áp suất đủ mạnh để thắng lực lò xo, van sẽ mở ra. Điều này diễn ra tự động mà không cần bất kỳ sự điều khiển nào của con người, khiến nó trở thành tuyến phòng thủ cuối cùng đáng tin cậy trước các tai nạn liên quan đến áp suất.
Tai nạn công nghiệp liên quan đến quá áp có thể là thảm họa. Vụ tai nạn hạt nhân nổi tiếng ở Đảo Three Mile đã nêu bật tầm quan trọng của những van này đối với sự an toàn. Nếu không giảm áp suất thích hợp, thiết bị có thể phát nổ, gây ra:
PRV đóng vai trò là rào cản an toàn cuối cùng, bảo vệ cả người và thiết bị khi các hệ thống điều khiển khác bị hỏng.
Hiểu các thành phần chính giúp giải thích cách thức hoạt động của các van này:
Các yếu tố van:Các bộ phận chuyển động chính bao gồm đĩa (bộ phận đóng mở) và các vòng đệm ngăn chặn rò rỉ khi đóng.
Các yếu tố cảm biến:Những phát hiện thay đổi áp suất. Chúng có thể là màng ngăn (đối với các ứng dụng áp suất thấp, độ chính xác cao) hoặc piston (đối với các ứng dụng áp suất cao, cường độ cao).
Các yếu tố lực tham chiếu:Lò xo thường có thể điều chỉnh được để đặt mức áp suất mà van mở ra. Các bộ phận bổ sung như vòi phun và buồng áp suất sẽ tinh chỉnh phản ứng của van.
Nguyên vật liệu:Các vật liệu phổ biến bao gồm đồng thau để sử dụng chung và thép không gỉ (loại 303, 304 hoặc 316) cho môi trường ăn mòn. Sự lựa chọn phụ thuộc vào loại chất lỏng mà van xử lý và điều kiện vận hành.
Các van hiện đại như J-Series của Emerson sử dụng thiết kế ống xếp cân bằng giúp giảm tác động của áp suất xuôi dòng, khiến chúng chính xác và đáng tin cậy hơn.
PRV được tìm thấy trong nhiều ngành công nghiệp:
Dầu khí:Bảo vệ đường ống và thiết bị xử lý khỏi các xung áp suất nguy hiểm.
Xử lý hóa học:Ngăn chặn các vụ nổ lò phản ứng và bảo vệ chống lại các phản ứng chạy trốn.
Hệ thống hơi nước:Bảo vệ nồi hơi và mạng lưới phân phối hơi nước trong các nhà máy điện và cơ sở sản xuất.
Xử lý nước:Duy trì áp suất an toàn trong hệ thống xử lý và phân phối nước.
Sản xuất dược phẩm:Bảo vệ các thùng chứa và thiết bị chế biến vô trùng.
Hệ thống HVAC:Đảm bảo vận hành an toàn hệ thống sưởi và làm mát trong các tòa nhà.
Một số điều kiện có thể gây tích tụ áp lực nguy hiểm:
Mặc dù cả hai loại đều bảo vệ chống quá áp nhưng chúng hoạt động khác nhau:
Van giảm áp (PRV):Mở dần dần và thường được sử dụng với chất lỏng. Chúng bắt đầu mở ở mức cao hơn áp suất cài đặt khoảng 3-5% và đóng hoàn toàn khi áp suất giảm xuống dưới điểm đặt 2-4%.
Van cứu trợ an toàn (SRV):Mở nhanh bằng thao tác "bật" và được sử dụng bằng khí hoặc hơi nước. Chúng có thể xử lý áp suất tăng cao hơn 10-20% so với áp suất cài đặt.
Van kết hợp:Có thể xử lý cả chất lỏng và chất khí, chuyển đổi giữa hành động từ từ và hành động bật lên tùy thuộc vào loại chất lỏng.
Đây là loại phổ biến nhất, sử dụng lò xo để giữ van đóng lại.
Sử dụng tốt nhất cho:Nồi hơi, ứng dụng quy trình chung
Các van này bù đắp cho hiệu ứng áp suất ngược bằng cách sử dụng hệ thống ống thổi hoặc piston.
Sử dụng tốt nhất cho:Hệ thống có áp suất ngược thay đổi, dịch vụ bẩn hoặc ăn mòn

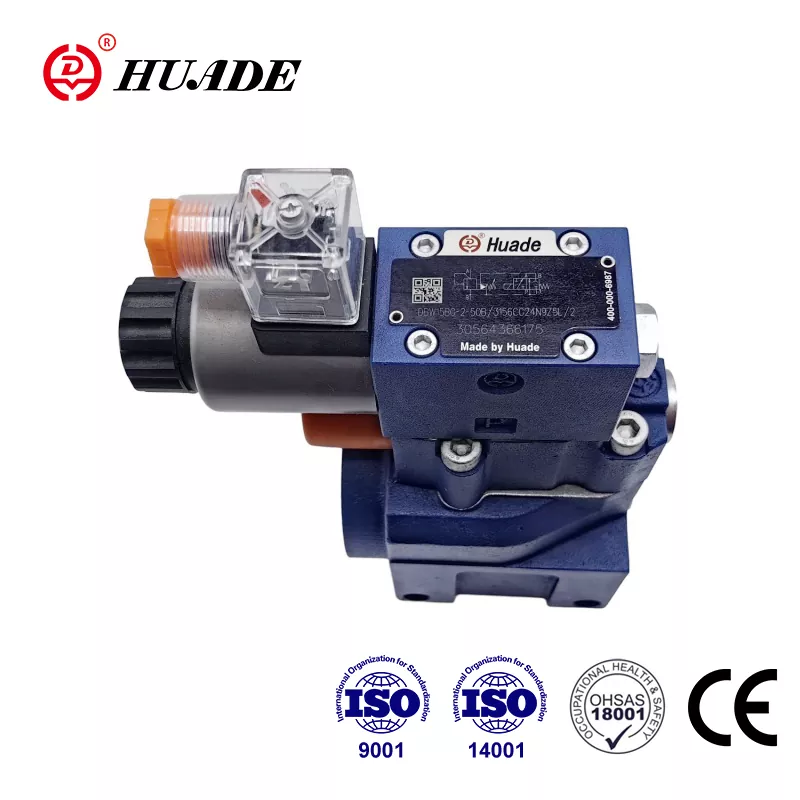

Chúng sử dụng một van thí điểm nhỏ để điều khiển một van chính lớn hơn.
Sử dụng tốt nhất cho:Hệ thống công suất lớn, ứng dụng áp suất cao
Đây là những đĩa kim loại mỏng sẽ vỡ ra khi áp suất quá cao.
Sử dụng tốt nhất cho:Sự kiện quá áp hiếm gặp, môi trường ăn mòn
Các van đặc biệt này mở trong vòng một phần nghìn giây để bảo vệ khỏi sự tăng áp suất đột ngột.
Sử dụng tốt nhất cho:Bảo vệ chống lại sự thay đổi áp suất nhanh chóng trong đường ống
Đây là áp suất mà van bắt đầu mở. Nó phải được hiệu chuẩn cẩn thận, thường được kiểm tra ba lần để đảm bảo độ chính xác trong phạm vi ±3% hoặc 0,1 bar. Áp suất vận hành bình thường phải thấp hơn ít nhất 20% so với áp suất cài đặt (tối thiểu 10%) để tránh rò rỉ.
Áp suất giảm bằng áp suất cài đặt cộng với trợ cấp quá áp. Các ứng dụng khác nhau cho phép mức áp suất khác nhau:
Tiêu chuẩn ASME giới hạn áp suất quá mức ở mức 10% Áp suất làm việc tối đa cho phép (MAWP) đối với hầu hết các tàu hoặc 21% trong các trường hợp hỏa hoạn khẩn cấp.
Áp suất đặt lại là khi van đóng lại hoàn toàn. Xả đáy là sự chênh lệch giữa áp suất cài đặt và áp suất đặt lại, thường là 4-20%. Biên độ 3-5% sẽ ngăn cản việc tranh cãi.
Đây là áp suất cao nhất mà thiết bị được bảo vệ có thể xử lý một cách an toàn. Áp suất đặt van không được vượt quá MAWP và áp suất giảm không được vượt quá Áp suất tích lũy tối đa cho phép (MAAP).
Hiểu các chế độ lỗi điển hình giúp khắc phục sự cố và phòng ngừa:
Nguyên nhân:
Hậu quả:Hệ thống quá áp, nguy cơ hư hỏng thiết bị hoặc nổ
Nguyên nhân:
Hậu quả:Thất bại thảm hại, sự cố an toàn (như vụ đảo Three Mile)
Nguyên nhân:
Hậu quả:Mất năng lượng, thải ra môi trường, hệ thống kém hiệu quả
Nguyên nhân:
Hậu quả:Các bộ phận van bị mòn nhanh, hư hỏng đường ống, gây tiếng ồn
Nguyên nhân:
Hậu quả:Hỏng van, rò rỉ bất ngờ, ảnh hưởng đến hệ thống an toàn
Hầu hết các vấn đề đều xuất phát từ vấn đề hệ thống hơn là lỗi van, nhấn mạnh tầm quan trọng của việc lựa chọn, lắp đặt và bảo trì thích hợp.
Bảo trì phòng ngừa:Kiểm tra, vệ sinh, bôi trơn và kiểm tra thường xuyên. Các ứng dụng có rủi ro cao có thể yêu cầu bảo trì hàng năm.
Đại tu lớn:Tháo gỡ hoàn toàn, kiểm tra không phá hủy, thay thế linh kiện và kiểm tra toàn bộ trước khi đưa sản phẩm trở lại sử dụng.
Kiểm tra cơ bản:Kiểm tra trực quan và kiểm tra rò rỉ có thể xác định các vấn đề rõ ràng.
Kiểm tra không phá hủy nâng cao (NDT):
Những kỹ thuật tiên tiến này có thể phát hiện sớm vấn đề, giảm chi phí và ngăn ngừa lỗi.
Công nghệ hiện đại cung cấp các hệ thống giám sát tinh vi:
Giám sát âm thanh không dây:Các hệ thống như Rosemount 708 có thể phát hiện hoạt động của van mà không cần tiếp xúc vật lý.
Máy phát vị trí:Các thiết bị như Fisher 4400 giám sát vị trí van liên tục.
Trí tuệ nhân tạo:AI và học máy phân tích dữ liệu giám sát để dự đoán lỗi trước khi chúng xảy ra.
Các công ty sử dụng những công nghệ này cho biết tỷ lệ ngừng hoạt động ngoài kế hoạch đã giảm tới 50%. Câu chuyện thành công của Shell, General Motors và Frito-Lay cho thấy khoản tiết kiệm hàng triệu đô la thông qua các chương trình bảo trì dự đoán.
RBI:Định lượng xác suất xảy ra lỗi và hậu quả, cho phép các nguồn lực bảo trì tập trung vào thiết bị có rủi ro cao nhất.
RCM:Áp dụng cách tiếp cận tập trung vào chức năng, xác định các nhiệm vụ bảo trì hiệu quả nhất cho từng bộ phận.
Những phương pháp này phối hợp với nhau để tối ưu hóa lịch bảo trì và cải thiện độ tin cậy của hệ thống tổng thể.
Việc tuân thủ các tiêu chuẩn ngành là điều cần thiết cho hoạt động an toàn và hợp pháp:
Phần I (Nồi hơi) và Phần VIII (Bình chịu áp lực): Giới hạn quá áp ở mức 10-21% MAWP tùy theo điều kiện. Yêu cầu bảo vệ áp suất độc lập cho mỗi bình.
Các tiêu chuẩn quốc tế bao gồm các yêu cầu về van an toàn, bao gồm cả van vận hành bằng phi công và đĩa đệm.
Quy định của Châu Âu yêu cầu đánh dấu CE và đánh giá sự phù hợp đối với thiết bị chịu áp lực.
Quy định an toàn tại nơi làm việc của Hoa Kỳ cấm cách ly van và yêu cầu hệ thống giảm áp độc lập.
PRV hiện đại ngày càng kết hợp các hệ thống giám sát và kiểm soát kỹ thuật số. Van thông minh có thể thông báo trạng thái của chúng, dự đoán nhu cầu bảo trì và tự động tối ưu hóa hiệu suất.
Vật liệu mới chống ăn mòn tốt hơn và tồn tại lâu hơn trong môi trường khắc nghiệt. Những vật liệu này làm giảm yêu cầu bảo trì và cải thiện độ tin cậy.
Mô phỏng máy tính giúp các kỹ sư thiết kế hệ thống van tốt hơn và dự đoán hiệu suất trong các điều kiện khác nhau. Điều này làm giảm nhu cầu kiểm tra vật lý tốn kém.
Các van mới hơn giảm thiểu khí thải và tác động đến môi trường trong khi vẫn duy trì hiệu suất an toàn. Điều này đặc biệt quan trọng trong các ứng dụng xử lý hóa chất và lọc dầu.
Trạng thái vận hành của van giảm áp bao gồm cả các thông số ở trạng thái ổn định (như áp suất cài đặt và lưu lượng) và các đặc tính phản ứng nhất thời (như thời gian mở và khả năng chống đột biến). Độ tin cậy phụ thuộc vào việc tuân thủ các tiêu chuẩn phù hợp, bảo trì thường xuyên và ngày càng có nhiều hệ thống giám sát thông minh.
Những khám phá quan trọng từ nghiên cứu gần đây:
Bằng cách làm theo các khuyến nghị này và duy trì cách tiếp cận toàn diện để quản lý van giảm áp, các tổ chức có thể đảm bảo hoạt động an toàn, đáng tin cậy và tiết kiệm chi phí đồng thời đáp ứng tất cả các yêu cầu quy định.
Tương lai của công nghệ van giảm áp có vẻ đầy hứa hẹn với khả năng giám sát thông minh, bảo trì dự đoán và các vật liệu tiên tiến tiếp tục cải thiện độ an toàn và độ tin cậy. Luôn cập nhật thông tin về những phát triển này và áp dụng các biện pháp thực hành tốt nhất sẽ là điều cần thiết để duy trì lợi thế cạnh tranh đồng thời đảm bảo mức độ an toàn cao nhất.
