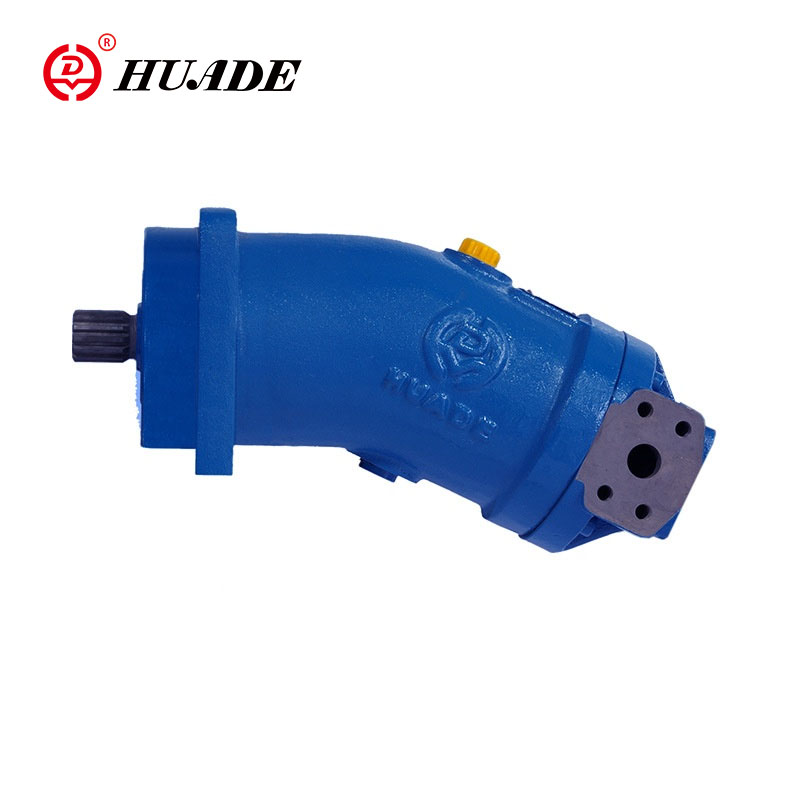

Bơm/động cơ cố định Piston hướng trục A2F

Động cơ/bơm cố định piston hướng trục A2F A2F có thể được sử dụng làm bơm của động cơ trong bộ dẫn động thủy tĩnh, ở mạch hở hoặc mạch kín. Đây là đơn vị piston hướng trục có thiết kế trục uốn cong với chuyển vị cố định. Nếu hoạt động như một máy bơm, lưu lượng của bơm A2F tỷ lệ thuận với tốc độ truyền động và độ dịch chuyển. Nếu hoạt động như một động cơ, tốc độ đầu ra của động cơ A2F tỷ lệ thuận với thể tích quét và tỷ lệ nghịch với độ dịch chuyển. Mômen đầu ra tăng khi áp suất giảm giữa phía áp suất cao và áp suất thấp.

Thông số sản phẩm của Bơm/Động cơ cố định Piston hướng trục A2F

• Kích thước: 10-500
• Áp suất cực đại: lên tới 40MPa
• Mạch: cho mạch hở hoặc mạch kín.
• Thiết kế: piston côn hướng trục, thiết kế trục uốn cong

▶Áp suất vận hành đầu vào

◆Bơm

Áp suất tối thiểu tại cổng A hoặc B

P_{cơ bụng}------- 0,08MPa

Trong mạch kín, áp suất cấp liệu phải nằm trong khoảng từ 0,2MPa đến 0,6MPa, tùy thuộc vào tốc độ bơm và độ nhớt của chất lỏng thủy lực

◆Động cơ

Áp suất tại cổng A hoặc B

Áp suất danh định PN = 35MPa

Áp suất đỉnh P_{tối đa}= 40MPa

Tổng áp suất tại cổng A và B không được vượt quá 70MPa (áp suất riêng ở hai bên tối đa 40MPa)

▶Áp suất vận hành đầu ra

◆Bơm

Áp suất danh nghĩa --- P_N= 35MPa

Áp suất cực đại ----- P_{tối đa}= 40MPa

trường hợp áp lực

▶Áp suất trường hợp tối đa cho phép (tại cổng T)

Khoảng cách ---- 0,2MPa

►Phạm vi nhiệt độ dầu

t_phút---- -25oC

t_{tối đa}--- +80oC

►Phạm vi độ nhớt

V_phút----(trong thời gian ngắn)10mm²/S

V_{tối đa}---(trong thời gian ngắn)1000mm²/S

▶Độ nhớt vận hành tối ưu

V_chọn--- 16-36mm²/S

Tính năng sản phẩm và ứng dụng của  Động cơ/Bơm cố định Piston hướng trục A2F

Đặc trưng

►Nhóm quay hiệu suất cao với vùng điều khiển hình cầu đã được chứng minh rõ ràng với các ưu điểm: tốc độ ngoại vi thấp tự định tâm, hiệu suất cao.

► Vòng bi lăn chắc chắn có tuổi thọ sử dụng lâu dài.

► Trục truyền động có khả năng chịu tải xuyên tâm.

► Mặt bích lắp ISO, đồng nhất cho chuyển vị cố định.

►Máy bơm/động cơ và động cơ biến tần từ cỡ 55.

► Có thể sử dụng kết hợp với chất lỏng chống cháy.

► Tạo tiếng ồn thấp.

Ứng dụng

Bơm cố định piston hướng trục/Động cơ A2F được sử dụng rộng rãi trong máy móc kỹ thuật, máy than, máy nông nghiệp, thiết bị luyện kim, máy công cụ, v.v.
