Trong thế giới của hệ thống thủy lực và khí nén, điều khiển chính xác là điều tối quan trọng. Cho dù bạn đang vận hành máy móc hạng nặng, thiết bị tự động hóa công nghiệp hay hệ thống sản xuất phức tạp, khả năng kiểm soát chính xác dòng và hướng chất lỏng có thể tạo ra sự khác biệt giữa vận hành trơn tru và kém hiệu quả về mặt chi phí. Đây là lúc các van định hướng tỷ lệ tỏa sáng như một trong những thành phần quan trọng nhất trong hệ thống năng lượng chất lỏng hiện đại.

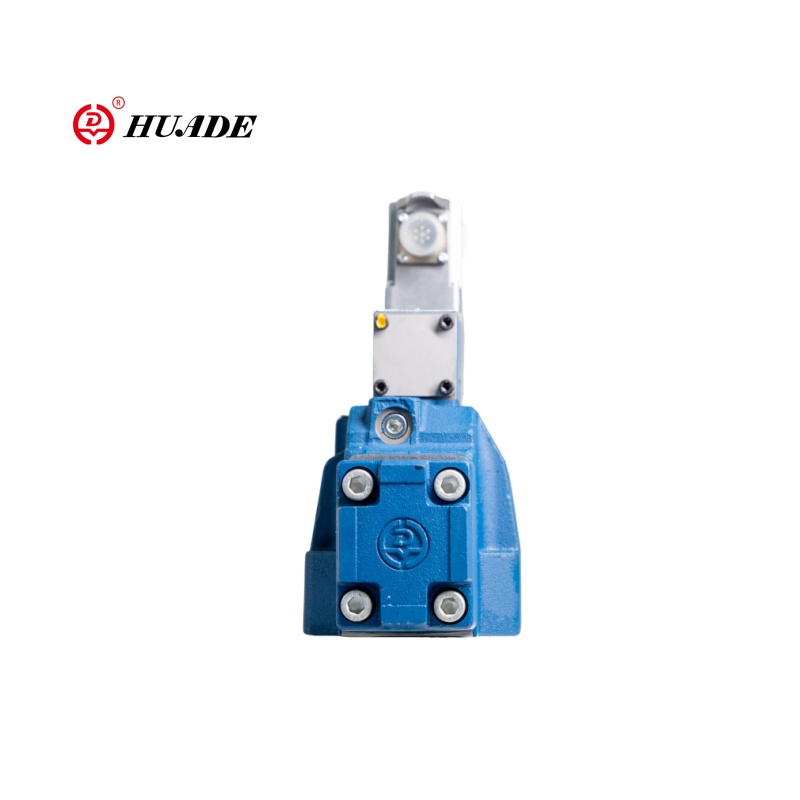

Van định hướng tỷ lệ là một loại van tiên tiếnvan tỷ lệkết hợp các chức năng điều khiển luồng và điều khiển hướng trong một thành phần phức tạp duy nhất. Không giống như các van bật/tắt truyền thống hoạt động ở trạng thái nhị phân đơn giản, van định hướng tỷ lệ cung cấp khả năng kiểm soát vô hạn đối với cả hướng và tốc độ dòng chảy của chất lỏng thủy lực hoặc khí nén.
Đặc điểm phân biệt chính của các van này là khả năng cung cấp phản ứng tỷ lệ. Điều này có nghĩa là độ mở của van và do đó tốc độ dòng chảy tỷ lệ thuận với tín hiệu đầu vào mà nó nhận được. Khi bạn tăng tín hiệu điều khiển lên 50%, độ mở van tăng 50%, dẫn đến tốc độ dòng chảy thay đổi tương ứng.
Hoạt động của van định hướng tỷ lệ phụ thuộc vào cơ chế điều khiển điện-thủy lực hoặc điện-khí nén phức tạp. Về cốt lõi, van chứa một ống cuộn hoặc con rối di chuyển trong một vỏ được gia công cẩn thận để kiểm soát đường dẫn dòng chất lỏng.
Hệ thống điều khiển thường bao gồm một bộ điều khiển điện tử nhận tín hiệu đầu vào từ cảm biến, cần điều khiển hoặc hệ thống máy tính. Bộ điều khiển này sau đó sẽ gửi tín hiệu điện chính xác đến các van servo hoặc các cuộn dây điện từ tỷ lệ để định vị ống van chính. Các mẫu tiên tiến kết hợp hệ thống phản hồi với cảm biến vị trí liên tục theo dõi vị trí ống cuộn và thực hiện điều chỉnh theo thời gian thực để đảm bảo kiểm soát chính xác.
Thân van chứa nhiều cổng kết nối với các bộ phận khác nhau của mạch thủy lực. Bằng cách định vị chính xác ống chỉ, van có thể điều hướng dòng chất lỏng giữa các cổng này đồng thời kiểm soát tốc độ dòng chảy. Chức năng kép này giúp loại bỏ sự cần thiết của các van điều khiển hướng và dòng chảy riêng biệt, đơn giản hóa thiết kế hệ thống và cải thiện thời gian phản hồi.
]Học hỏivan tỷ lệ hoạt động như thế nàochi tiết]
Các van này có thể đạt được độ phân giải điều khiển cực kỳ tốt, thường tốt hơn 0,1% toàn thang đo, cho phép vận hành trơn tru và chính xác các bộ truyền động và động cơ thủy lực.
Bằng cách chỉ cung cấp lượng lưu lượng chính xác cần thiết, các van này giảm thiểu lãng phí năng lượng, giảm sinh nhiệt và kéo dài tuổi thọ linh kiện.
Điều khiển điện tử trực tiếp giúp loại bỏ độ trễ và độ thiếu chính xác, mang lại thời gian phản hồi nhanh hơn và hiệu suất động tốt hơn.
Với ít bộ phận chuyển động hơn và không có mối liên kết cơ học nào bị hao mòn, chúng thường ít cần bảo trì thường xuyên hơn và mang lại tuổi thọ dài hơn.
[Xem thêmứng dụng van tỷ lệ thủy lực]
Việc chọn van định hướng tỷ lệ phù hợp đòi hỏi phải xem xét cẩn thận một số yếu tố. Công suất dòng chảy là cơ bản – van phải có kích thước để xử lý các yêu cầu dòng chảy tối đa của ứng dụng trong khi vẫn duy trì độ phân giải điều khiển tốt ở tốc độ dòng chảy thấp hơn.
Xếp hạng áp suất phải phù hợp hoặc vượt quá yêu cầu của hệ thống với giới hạn an toàn thích hợp. Đặc tính giảm áp suất của van phải được đánh giá để đảm bảo lưu lượng thích hợp ở áp suất hệ thống yêu cầu.
Khả năng tương thích tín hiệu điều khiển là rất quan trọng. Yêu cầu đầu vào của van phải phù hợp với các tín hiệu điều khiển có sẵn, cho dù là điện áp tương tự, dòng điện hay giao thức truyền thông kỹ thuật số. Một số van hiện đại cung cấp nhiều tùy chọn đầu vào và đường cong phản ứng có thể lập trình để có độ linh hoạt tối đa.
Các yếu tố môi trường như phạm vi nhiệt độ hoạt động, mức độ ô nhiễm và khả năng tiếp xúc với rung động phải được xem xét. Van cấp công nghiệp thường mang lại hiệu suất tốt hơn trong môi trường khắc nghiệt so với van thủy lực di động tiêu chuẩn.
Van định hướng tỷ lệ thể hiện sự tiến bộ đáng kể trong công nghệ kiểm soát năng lượng chất lỏng. Khả năng cung cấp khả năng điều khiển chính xác, có thể thay đổi vô hạn đối với cả hướng và tốc độ dòng chảy khiến chúng không thể thiếu trong các hệ thống thủy lực và khí nén hiện đại. Mặc dù chúng yêu cầu đầu tư ban đầu cao hơn so với các van bật/tắt đơn giản, nhưng lợi ích về độ chính xác, hiệu quả và hiệu suất hệ thống thường phù hợp với chi phí.
Khi quá trình tự động hóa tiếp tục phát triển và các yêu cầu về độ chính xác trở nên nghiêm ngặt hơn, các van định hướng tỷ lệ sẽ đóng vai trò ngày càng quan trọng trong các hệ thống truyền động chất lỏng. Hiểu được khả năng của chúng và ứng dụng phù hợp là điều cần thiết đối với các kỹ sư và kỹ thuật viên làm việc với các thiết bị thủy lực và khí nén hiện đại.
Cho dù bạn đang thiết kế một hệ thống mới hay nâng cấp hệ thống hiện có, các van định hướng tỷ lệ đều mang lại độ chính xác và tính linh hoạt cần thiết để đáp ứng các yêu cầu khắt khe về hiệu suất ngày nay đồng thời cung cấp nền tảng cho những tiến bộ tự động hóa trong tương lai.
