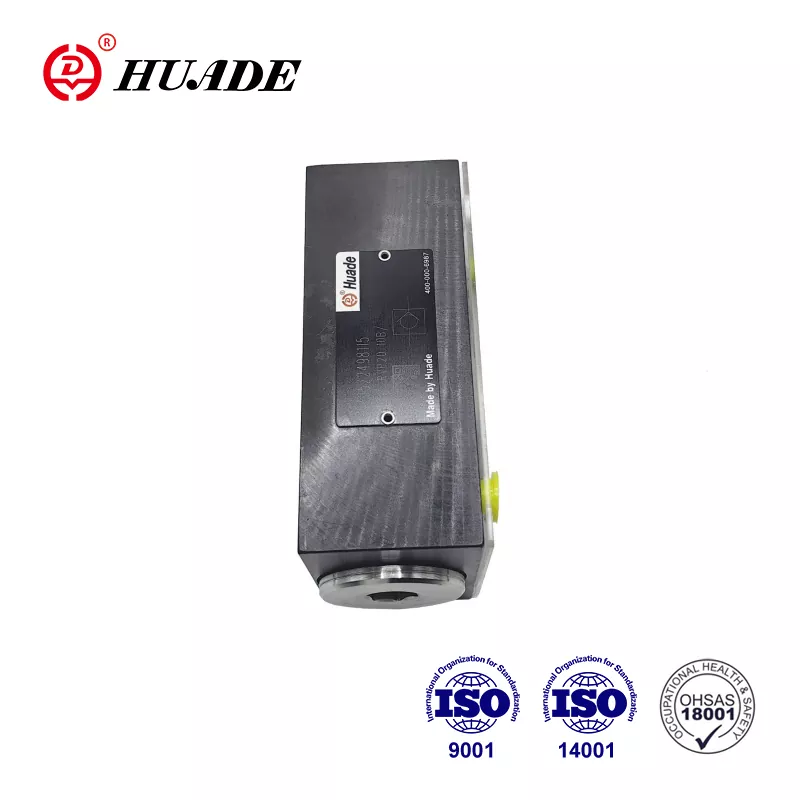

Kiểm tra Valve RVP 20

Hợp tác với Rexroth lần thứ hai vào năm 1995, Van kiểm tra hiệu suất cao của Huade, RVP 20 hoàn toàn có thể thay thế hoàn toàn loại van tương tự do Rexroth cung cấp. Giá cả hợp lý hơn. Tất cả Huade® Check Valve RVP 20 có bảo hành một năm. Nhà máy đã thông qua ISO9001, ISO14001 và ISO45001. Van kiểm tra Huade® được sử dụng rộng rãi trong máy móc kỹ thuật và xây dựng, luyện kim, máy công cụ, v.v ... Đây là một thương hiệu cũ ở Trung Quốc.

Tham số sản phẩm của Van kiểm tra RVP 20

Tính năng sản phẩm và ứng dụng của Van kiểm tra RVP 20

Đặc trưng:

▶ Kết nối bảng con

▶ Đóng cửa không bị rò theo một hướng

Ứng dụng:

Van kiểm tra RVP 20 chủ yếu được sử dụng ở đầu ra của máy bơm làm van áp suất ngược và van bỏ qua.

Chi tiết sản xuất của Van kiểm tra RVP 20

Loại Van kiểm tra RVP 20 có nhiệm vụ, tốt nhất là đóng một luồng rò rỉ theo một hướng và để cho phép dòng chảy tự do theo hướng ngược lại. Biểu đồ cấu trúc như sau. Về cơ bản, nó bao gồm các nhà ở (1), poppet (2) lò xo nén (3) và ghế lò xo (4). Đột quỵ của poppet (2), được hướng dẫn trên đường kính bên ngoài của nó, bị giới hạn bởi một điểm dừng cơ học. Lò xo nén tích hợp (3) hỗ trợ chuyển động đóng. Hơn nữa, lò xo nén (3) giữ poppet (2) ở vị trí đóng ngay cả khi không có dòng chảy qua van.

Biểu tượng

Sơ đồ cấu trúc

①housing ②poppet ③spring ④spring ghế

Thông báo về Van kiểm tra RVP 20

1. Chất lỏng phải được lọc. Độ mịn của bộ lọc tối thiểu là 20.

2. Bể phải được niêm phong và bộ lọc không khí phải được lắp đặt trên lối vào không khí.

3. Sản phẩm không có tấm con khi rời khỏi nhà máy, nếu cần chúng, xin vui lòng đặt hàng đặc biệt.

4. Vít cố định van phải là mức cường độ cao (lớp 10.9). Vui lòng chọn và sử dụng chúng theo tham số được liệt kê trong Sách mẫu.

5. Độ nhám của bề mặt liên kết với van là cần thiết đến 0,8.

6. Hoàn thiện bề mặt của mảnh giao phối được yêu cầu đến 0,01/100mm.
