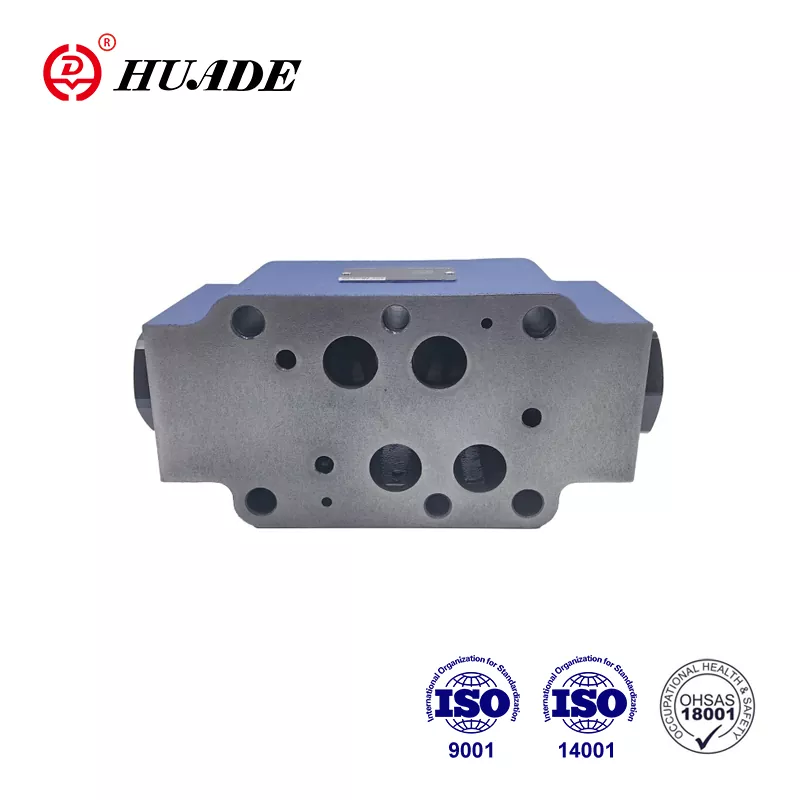

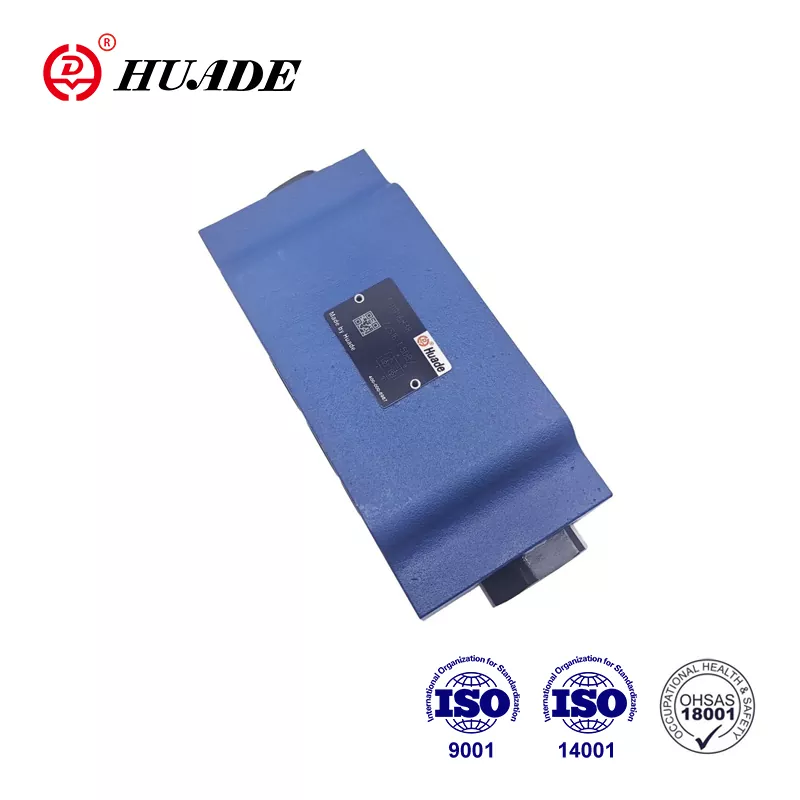

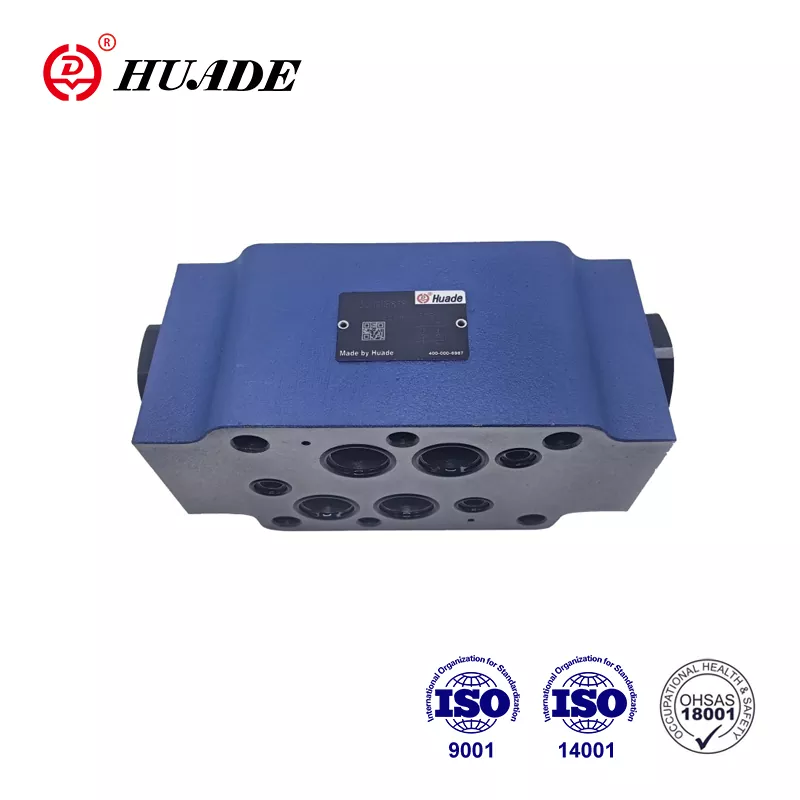

Tấm kẹp van một chiều Z2S 16

Được thành lập thông qua quan hệ đối tác chiến lược giữa chính phủ Trung Quốc và Đức vào năm 1979, Huade đã hợp tác với Rexroth hai lần. Van một chiều Huade® Z2S 16 có thể thay thế Z2S 16 của Rexroth trong cùng dòng. Giá cả hợp lý hơn. Nhà máy có hệ thống kiểm tra tốt để đảm bảo hoạt động ổn định. Mỗi chiếc Z2S 16 sẽ được đóng gói trong thùng carton tiêu chuẩn và bao bì nhựa chống nước trước khi rời khỏi nhà máy. Huade đã vượt qua ISO 9001, ISO14001 và OH SAS18001. Van định hướng thủy lực Huade® được sử dụng trong ngành quân sự do hiệu suất đáng tin cậy. Nó là một thương hiệu quốc gia lâu đời ở Trung Quốc.

Thông số sản phẩm của Tấm kẹp van một chiều Z2S 16

Tính năng sản phẩm và ứng dụng của tấm kẹp van một chiều Z2S 16

Đặc trưng:

► Để sử dụng trong các cụm xếp chồng dọc

► Để đóng kín một hoặc hai cổng dịch vụ mà không bị rò rỉ

▶ Mẫu chuyển sang Din 24 340 form A, ISO4401 và CETOP - RP 121H

Ứng dụng:

Van kiểm tra Z2S này được sử dụng để lắp đặt xếp chồng theo chiều dọc. Nó có thể bịt kín một hoặc hai cổng dầu đang hoạt động mà không bị rò rỉ khi cần thiết.

Chức năng, mục, ký hiệu của Check Valve Sandwich Plate Z2S 16

Van một chiều vận hành thí điểm loại Z2S 16 có thiết kế tấm bánh sandwich. Nó được sử dụng để đóng một hoặc hai cổng dịch vụ mà không bị rò rỉ, ngay cả trong thời gian dài. Dòng chảy tự do xảy ra từ A1 đến A2 hoặc B1 đến B2. Dòng chảy trong A1 B1 hướng ngược lại bị chặn. Khi chất lỏng chảy từ A1 đến A2, ống bị nén và bị đẩy sang phải, do đó mở van bi, sau đó mở van hình múa rối. Để đảm bảo đóng van chính xác, các cổng dịch vụ A2 B2 của van định hướng phải được nối với bể ở vị trí trung tính.

Biểu tượng của Z2S

Ví dụ mạch điển hình của Z2S
