Khi làm việc với hệ thống thủy lực, việc chọn van điều khiển hướng phù hợp có thể quyết định hoặc phá vỡ hoạt động của bạn. Van điều khiển hướng WMM 10 của Bosch Rexroth đã trở thành lựa chọn phổ biến trong môi trường công nghiệp và vì lý do chính đáng. Van vận hành thủ công này xử lý áp suất cao và tốc độ dòng chảy cao trong khi vẫn duy trì độ tin cậy khó có nơi nào sánh bằng.
Điều gì làm cho WMM 10 nổi bật
Van điều khiển hướng WMM 10 được thiết kế để điều khiển thủ công chất lỏng thủy lực trong máy móc công nghiệp. Điều làm nên sự khác biệt của nó là khả năng xử lý áp suất lên tới 315 bar tại các cổng P, A và B, với tốc độ dòng chảy đạt 160 lít mỗi phút. Những con số này quan trọng vì chúng cho phép van điều khiển các bộ truyền động thủy lực lớn mà không ảnh hưởng đến thời gian phản hồi hoặc độ chính xác.
Van sử dụng thiết kế đơn giản nhưng hiệu quả. Khi bạn di chuyển tay cầm bằng tay, nó sẽ dịch chuyển một ống cuộn bên trong để chuyển hướng dòng chất lỏng thủy lực. Kết nối cơ học trực tiếp này mang lại cho người vận hành khả năng phản hồi và kiểm soát ngay lập tức, điều này đặc biệt có giá trị trong quá trình thiết lập máy hoặc các tình huống khẩn cấp. Thời gian chuyển đổi thường rơi vào khoảng từ 10 đến 45 mili giây, tùy thuộc vào độ nhớt của dầu và lực bạn tác dụng lên tay cầm.
Hiểu các thông số kỹ thuật
Van điều khiển hướng WMM 10 tuân theo tiêu chuẩn kích thước NG10, còn được gọi là D05 hoặc CETOP 5. Tiêu chuẩn hóa này có nghĩa là van có thể thay thế các van NG10 khác mà không cần sửa đổi tấm lắp của bạn. Van nặng từ 3,3 đến 4,4 kg và có thể được lắp đặt ở bất kỳ vị trí nào, giúp bạn linh hoạt trong thiết kế hệ thống.
Một chi tiết thường bị bỏ qua là giới hạn áp suất cổng quay lại. Trong khi các cổng hoạt động có thể xử lý 315 bar thì cổng T (đường trở lại) đạt tối đa 160 bar. Sự khác biệt này rất quan trọng khi bạn thiết kế mạch thủy lực. Các xung áp suất cao trên đường hồi lưu có thể khiến ống cuộn bị dính hoặc di chuyển bất ngờ, đó là lý do tại sao nhiều kỹ sư thiết kế đường hồi áp áp suất thấp chuyên dụng cho các hệ thống sử dụng Van điều khiển hướng WMM 10.
Lực vận hành cần thiết để chuyển đổi van phụ thuộc vào cấu hình. Các mô hình hồi xuân cần lực từ 18 đến 20 Newton, trong khi các phiên bản hãm (được đánh dấu bằng "F" trong mã mẫu) yêu cầu 30 đến 40 Newton. Tính năng chốt giữ khóa ống ở vị trí, rất hữu ích khi bạn cần duy trì cài đặt van mà không cần giữ tay cầm.
Cách đọc mã mẫu
Hiểu mã model giúp bạn đặt mua được loại van phù hợp. Một mã thông thường như 4WMM10E5X/F được chia thành các thành phần cụ thể. "4" biểu thị bốn cổng, "WMM" cho biết đó là van đòn bẩy được vận hành thủ công, "10" đề cập đến kích thước NG10, "E" mô tả cấu hình ống chỉ (trong trường hợp này là tất cả các cổng bị chặn ở mức trung tính), "5X" xác định chuỗi thành phần và "F" có nghĩa là nó có cơ chế giam giữ.
Biểu tượng ống cuộn tạo ra sự khác biệt thực sự trong cách hệ thống của bạn hoạt động. Ống cuộn "E" chặn tất cả các cổng ở vị trí trung lập, giúp ngăn chặn sự trôi dạt trong bộ truyền động của bạn. Ống cuộn "W" kết nối tất cả các cổng với bể ở trạng thái trung tính, giúp dỡ máy bơm và giảm sự tích tụ nhiệt. Ống cuộn dây "J" tạo ra một mạch nối tiếp phù hợp cho hoạt động ở tốc độ thấp. Việc chọn sai loại ống đệm có thể dẫn đến các vấn đề về hiệu suất, vì vậy, bạn nên dành thời gian để tìm hiểu nhu cầu hệ thống của mình.
Khả năng tương thích chất lỏng thủy lực
Van điều khiển hướng WMM 10 hoạt động với nhiều chất lỏng thủy lực khác nhau, nhưng mỗi loại đều có những yêu cầu cụ thể. Dầu khoáng tiêu chuẩn như HL hoặc HLP hoạt động với phớt NBR hoặc FKM và hoạt động bình thường trên toàn dải áp suất. Các lựa chọn có khả năng phân hủy sinh học như chất lỏng HETG cũng sử dụng con dấu NBR hoặc FKM, trong khi chất lỏng HEES đặc biệt cần con dấu FKM.
Chất lỏng chống cháy chứa nước (HFC) đặt ra những thách thức đặc biệt. Khi sử dụng chất lỏng HFC với Van điều khiển hướng WMM 10, bạn cần giới hạn chênh lệch áp suất ở mức 50 bar thay vì 315 bar thông thường. Tuổi thọ dự kiến của van cũng giảm từ 50 đến 100 phần trăm với chất lỏng HFC. Bạn cũng cần tải trước cổng hồi lưu tới khoảng 20% chênh lệch áp suất làm việc để ngăn chặn hiện tượng xâm thực. Những yêu cầu bổ sung này sẽ làm tăng tổng chi phí sở hữu của bạn, vì vậy hãy cân nhắc yếu tố đó trong quyết định của bạn nếu bạn đang xem xét chất lỏng HFC.
Phạm vi nhiệt độ hoạt động khác nhau tùy theo vật liệu bịt kín. Phớt NBR hoạt động từ âm 30 đến dương 80 độ C đối với chất lỏng, trong khi nhiệt độ môi trường xung quanh phải nằm trong khoảng âm 20 đến dương 70 độ C. Phớt FKM cung cấp các phạm vi hơi khác nhau, từ âm 20 đến dương 80 độ C đối với nhiệt độ chất lỏng.
Giữ hệ thống của bạn sạch sẽ
Độ sạch của dầu tạo ra sự khác biệt lớn về hiệu suất của van. Van điều khiển hướng WMM 10 yêu cầu độ sạch của chất lỏng ở mức ISO 4406 Loại 20/18/15 hoặc cao hơn. Điều này có vẻ như là quá mức cần thiết về mặt kỹ thuật, nhưng sự ô nhiễm là nguyên nhân hàng đầu khiến ống chỉ bị kẹt trong các van vận hành bằng tay. Ngay cả những hạt nhỏ cũng có thể lọt vào giữa ống chỉ và lỗ khoan, khiến van bị treo hoặc di chuyển chậm chạp.
Việc lắp đặt một hệ thống lọc chất lượng cao sẽ mang lại lợi ích lâu dài. Thời gian trung bình dẫn đến hỏng hóc nguy hiểm (MTTFd) của van đạt tới 150 năm trong điều kiện sạch sẽ, điều này cho thấy bản thân van cực kỳ đáng tin cậy. Hầu hết các lỗi đều bắt nguồn từ các yếu tố bên ngoài như dầu bị ô nhiễm, lắp đặt không đúng cách hoặc vận hành ngoài phạm vi áp suất quy định.
Các vấn đề và giải pháp chung
Dính ống cuộn được xếp hạng là vấn đề thường gặp nhất với Van điều khiển hướng WMM 10. Điều này thường xảy ra khi các hạt tích tụ xung quanh ống cuộn hoặc khi hoạt động ở nhiệt độ lạnh với dầu có độ nhớt cao. Giải pháp này liên quan đến việc duy trì độ sạch dầu thích hợp và đảm bảo độ nhớt của dầu thủy lực duy trì trong phạm vi 2,8 đến 500 milimét vuông mỗi giây.
Chuyển động ống cuộn không mong muốn trong các phiên bản giam giữ có thể xảy ra khi các xung áp suất ở đường hồi vượt qua lực giữ 30 đến 40 Newton. Điều này tạo ra rủi ro về an toàn vì van có thể dịch chuyển vị trí mà không cần người vận hành can thiệp. Việc thêm một van kiểm tra vào đường hồi lưu hoặc thiết kế mạch hồi lưu áp suất thấp riêng biệt sẽ giải quyết được vấn đề này.
Rò rỉ phốt phát triển theo thời gian do phốt bị mòn do hoạt động bình thường. Việc kiểm tra thường xuyên sẽ phát hiện sớm điều này trước khi những rò rỉ nhỏ trở thành vấn đề lớn. Khi thay thế phớt, hãy đảm bảo vật liệu phớt phù hợp với loại chất lỏng thủy lực của bạn.
Giá cả và các lựa chọn thay thế
Van điều khiển hướng WMM 10 của Bosch Rexroth thường có giá từ 1.091 USD đến 1.114 USD cho các bộ phận OEM. Mức giá này phản ánh chất lượng kỹ thuật và chứng nhận đi kèm với thương hiệu Rexroth. Các lựa chọn thay thế chi phí thấp hơn từ các nhà sản xuất như Huade có giá dao động từ 38 USD đến 132 USD và yêu cầu khả năng tương thích NG10, nhưng những điều này đi kèm với rủi ro.

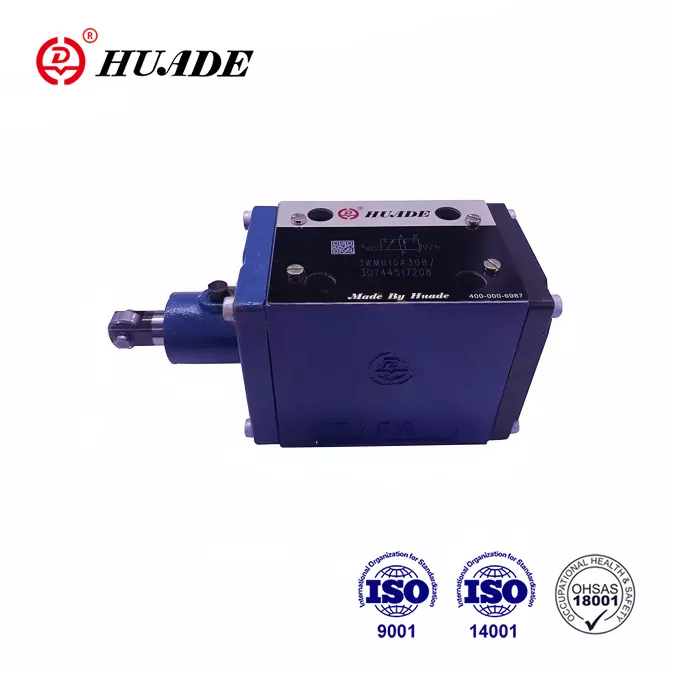

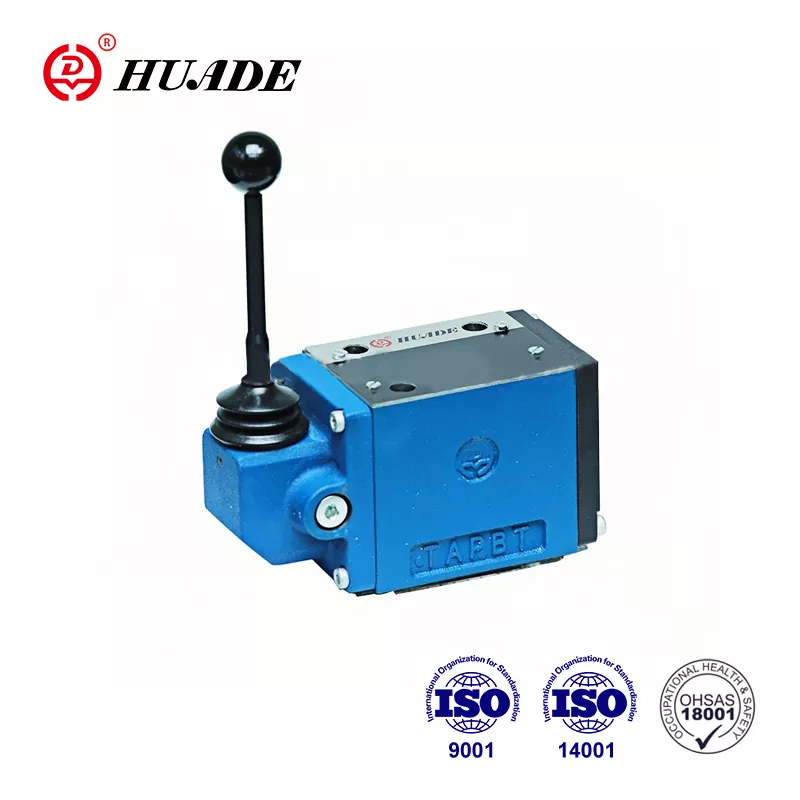

Các nhà sản xuất Trung Quốc sản xuất các loại van có chức năng tương tự với giá thấp hơn nhiều. Huade cung cấp WMM 10 tương đương phù hợp với các thông số kỹ thuật cơ bản về áp suất 315 bar và lưu lượng 160 lít mỗi phút. Câu hỏi đặt ra là liệu việc tiết kiệm chi phí có bù đắp được những rủi ro tiềm ẩn về độ chính xác, chất lượng tài liệu và hỗ trợ lâu dài hay không.
Khi so sánh các lựa chọn thay thế, hãy chú ý đến thông số kỹ thuật thực tế thay vì chỉ số kiểu máy. Một số van NG6 sử dụng quy ước đặt tên tương tự nhưng chỉ xử lý 80 lít mỗi phút, điều này sẽ làm tắc nghẽn hệ thống của bạn. Xác minh rằng bất kỳ giải pháp thay thế nào thực sự cung cấp công suất 160 lít mỗi phút giúp Van điều khiển hướng WMM 10 phù hợp với các bộ truyền động lớn hơn.
Thực hành tốt nhất về cài đặt
Việc lắp đặt Van điều khiển hướng WMM 10 đúng cách bắt đầu từ bề mặt lắp đặt. Van gắn vào một tấm phụ phù hợp với tiêu chuẩn DIN 24340 A hoặc ISO 4401-05-04-0-05. Siết chặt các bu lông lắp theo thông số kỹ thuật và sử dụng các vòng đệm phù hợp giữa van và tấm phụ. Ngay cả những lỗi lắp đặt nhỏ cũng có thể dẫn đến rò rỉ bên trong hoặc giảm hiệu suất.
Kích thước ống quan trọng hơn nhiều người nhận ra. Khi tốc độ dòng chảy đạt tới 160 lít mỗi phút, đường ống có kích thước nhỏ sẽ tạo ra sự sụt giảm áp suất quá mức và tích tụ nhiệt. Đường hồi lưu đặc biệt cần có kích thước phù hợp do mức áp suất trên cổng T thấp hơn.
Đối với các hệ thống có tốc độ dòng chảy nhất thời cao, việc lắp đặt hộp tiết lưu trong kênh P sẽ ngăn chặn sóng xung kích và xâm thực. Hộp mực B08 có lỗ 0,8 mm mang lại điểm khởi đầu tốt, mặc dù ứng dụng cụ thể của bạn có thể cần điều chỉnh. Sự bổ sung nhỏ này giúp bảo vệ đáng kể tuổi thọ của van trong các hệ thống có tải thay đổi đột ngột.
Chiến lược bảo trì
Phương pháp bảo trì chủ động sẽ tối đa hóa tuổi thọ tiềm năng 150 năm của Van điều khiển hướng WMM 10. Việc phân tích dầu thường xuyên sẽ phát hiện các vấn đề nhiễm bẩn trước khi chúng làm hỏng van. Việc kiểm tra tối thiểu phải bao gồm số lượng hạt, độ nhớt và độ ẩm.
Khoảng thời gian thay thế bộ lọc phụ thuộc vào môi trường hoạt động và tỷ lệ ô nhiễm của bạn. Môi trường có nhiều bụi có thể cần thay bộ lọc hàng tháng, trong khi môi trường công nghiệp sạch sẽ có thể mất vài tháng. Đừng đợi cảnh báo chênh lệch áp suất kích hoạt trước khi thay bộ lọc, vì một số hư hỏng có thể đã xảy ra.
Việc thay thế con dấu tuân theo lịch trình có thể dự đoán được dựa trên số giờ vận hành và chu kỳ áp suất. Giữ sẵn bộ đệm kín dự phòng giúp giảm thời gian ngừng hoạt động khi cần thay thế. Ghi lại các hoạt động bảo trì của bạn để thiết lập các mẫu giúp dự đoán nhu cầu trong tương lai.
Khi nào nên chọn WMM 10
Van điều khiển hướng WMM 10 vượt trội trong các ứng dụng mà điều khiển bằng tay mang lại lợi thế hơn so với truyền động điện. Quy trình thiết lập máy thường được hưởng lợi từ cảm nhận trực tiếp và phản hồi tức thời của van thủ công. Hệ thống ghi đè khẩn cấp cũng ưu tiên các van thủ công vì chúng hoạt động ngay cả khi có sự cố về điện.
Thiết bị xây dựng lớn, máy công cụ và máy ép là những ứng dụng điển hình cho WMM 10. Sự kết hợp giữa công suất áp suất cao và tốc độ dòng chảy cao đáp ứng nhu cầu của xi lanh và động cơ thủy lực lớn. Tùy chọn giam giữ hoạt động tốt cho các ứng dụng định vị mà bạn cần khóa cài đặt trong khi thực hiện các tác vụ khác.
Tuy nhiên, van không lý tưởng cho mọi tình huống. Thay vào đó, các hệ thống tự động cần điều khiển từ xa nên sử dụng van điều khiển bằng điện. Các ứng dụng yêu cầu kiểm soát dòng chảy chính xác ngoài việc chuyển đổi bật tắt đơn giản có thể cần các van tỷ lệ. Hiểu được những hạn chế này sẽ giúp bạn chọn loại van phù hợp với nhu cầu cụ thể của mình.
Cân nhắc cuối cùng
Van điều khiển hướng WMM 10 đại diện cho công nghệ thủy lực hoàn thiện mang lại hiệu suất đáng tin cậy khi được áp dụng đúng cách. Định mức áp suất 315 bar và công suất dòng chảy 160 lít mỗi phút khiến nó trở thành một trong những loại van thủ công có khả năng hoạt động tốt hơn trong loại kích thước NG10. Con số MTTFd 150 năm phản ánh kỹ thuật vững chắc, mặc dù để đạt được điều này đòi hỏi phải chú ý đến độ sạch của hệ thống và bảo trì thích hợp.
Khi thiết kế một hệ thống mới hoặc thay thế van hiện có, hãy tập trung vào việc kết hợp khả năng của van với yêu cầu thực tế của bạn. Đừng cho rằng thông số kỹ thuật cao hơn luôn có nghĩa là hiệu suất tốt hơn. Van điều khiển hướng WMM 10 có kích thước phù hợp và được bảo trì phù hợp sẽ tồn tại lâu hơn hầu hết các máy móc mà nó điều khiển.
Quyết định giữa OEM và các nhà cung cấp thay thế cuối cùng phụ thuộc vào mức độ chấp nhận rủi ro và tính toán tổng chi phí của bạn. Sự khác biệt về giá ban đầu có vẻ hấp dẫn nhưng lại ảnh hưởng đến giá trị hỗ trợ kỹ thuật, chất lượng tài liệu và phạm vi bảo hành. Đối với các ứng dụng quan trọng mà thời gian ngừng hoạt động mang lại chi phí cao, tùy chọn OEM thường có ý nghĩa về mặt tài chính mặc dù giá ban đầu cao hơn.
Hiểu các chi tiết kỹ thuật của Van điều khiển hướng WMM 10 giúp bạn đưa ra quyết định sáng suốt về thông số kỹ thuật, lắp đặt và bảo trì. Kiến thức này trực tiếp chuyển thành hiệu năng hệ thống tốt hơn và tuổi thọ linh kiện dài hơn, điều này cuối cùng sẽ cải thiện kết quả kinh doanh của bạn.
