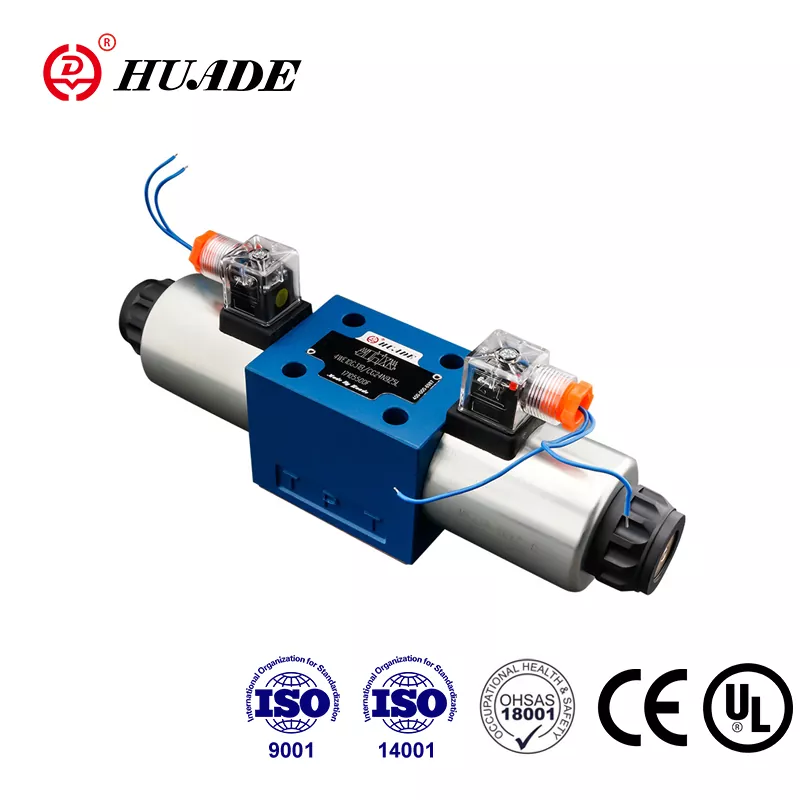

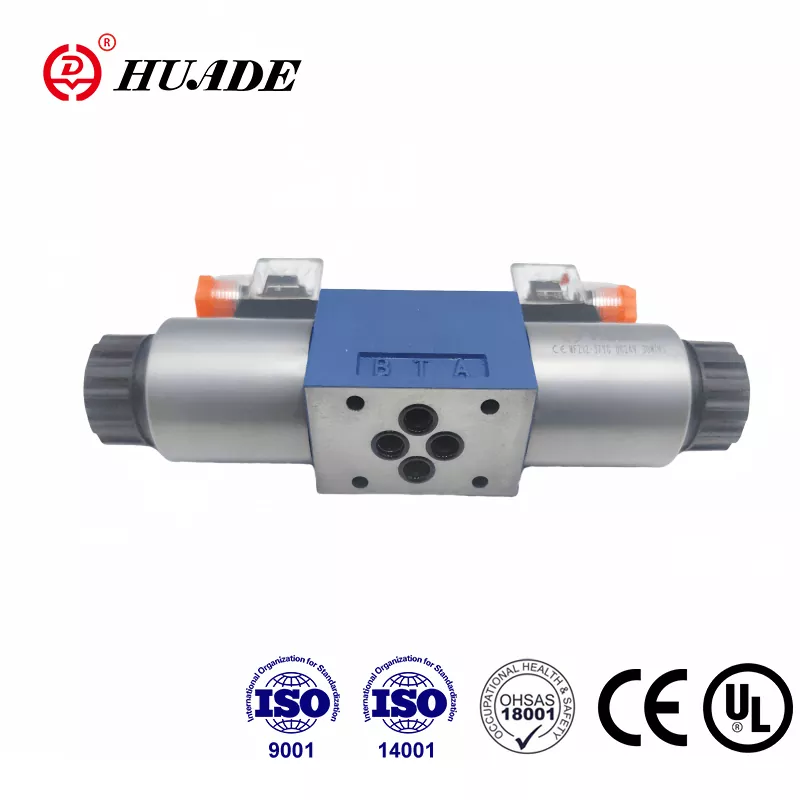

Thủy lực Bắc Kinh Huade được thành lập vào năm 1979, hiện đã phát triển thành một nhóm doanh nghiệp lớn thuộc sở hữu nhà nước chuyên về thiết kế, sản xuất và dịch vụ van và thiết bị thủy lực. Huade® Directional Valve Type 4we 10 D là một giải pháp thay thế giá cả phải chăng cho cùng một mô hình được cung cấp bởi Rexroth. Sê -ri van định hướng điện từ đã thông qua các chứng chỉ CE và UL. Các van sẽ được đóng gói trong các thùng tiêu chuẩn với nhãn chống giả. Nhà máy đã thông qua các chứng chỉ hệ thống về quản lý chất lượng, quản lý môi trường và quản lý an toàn và sức khỏe nghề nghiệp. Các van định hướng thủy lực Huade® được sử dụng rộng rãi trong hệ thống thủy lực thiết bị lái biển, hệ thống cần cẩu xoay và hệ thống thủy lực cánh quạt có thể điều chỉnh, Huade sở hữu một nhóm khách hàng khổng lồ trong ngành công nghiệp hàng hải.
|
Áp lực hoạt động tối đa. |
Cổng A.B.P (MPA) |
đến 31,5 |
|
Cổng T (MPA) |
16 |
|
|
Flow Max (L/Min) |
120 |
|
|
Mặt cắt ngang (vị trí chuyển đổi 0): |
Với biểu tượng q xấp xỉ.6 % khu vực danh nghĩa |
|
|
Chất lỏng áp suất |
Dầu khoáng (đối với NBR Seal) hoặc ester phosphate (đối với con dấu FPM) |
|
|
Phạm vi nhiệt độ chất lỏng áp suất （） |
-30+80 |
|
|
Phạm vi độ nhớt (MM2/s) |
2,8 ~ 500 |
|
|
Trọng lượng (kg) |
Van với 1 điện từ |
5.1 (DC), 4.3 (AC) |
|
Van với 2 solenoids |
6.7 (DC), 5.1 (AC) |
|
Đặc trưng:
A
▶ Pin ướt DC hoặc solenoids AC với cuộn dây có thể tháo rời
▶ Phác thảo hoàn hảo
▶ Cuộn dây có thể được thay thế mà không cần mở buồng kín áp lực
▶ Lựa chọn kết nối điện trung tâm hoặc riêng lẻ
▶ Tay sử dụng quá mức tùy chọn
▶ Cuộc sống lâu dài
▶ Mẫu chuyển sang DIN 24 340 Mẫu A, ISO 4401 và CETOP - RP 121H
Ứng dụng:
4we 10 d là van đệm định hướng vận hành điện từ. Nó kiểm soát sự khởi đầu, dừng và hướng của chất lỏng.
Các van định hướng về cơ bản bao gồm vỏ (1), một hoặc hai solenoids (2), ống dẫn điều khiển (3) và một hoặc hai lò xo trở lại (4). Khi nghỉ ngơi, ống chỉ điều khiển (3) được giữ ở vị trí trung tâm hoặc ban đầu của nó bằng các lò xo trở lại (4) (ngoại trừ trong trường hợp của các bộ đệm xung). Bộ đệm điều khiển (3) được vận hành bởi các solenoids ướt (2). Lực của điện từ (2) tác dụng lên ống kiểm soát (3) và di chuyển nó từ vị trí nghỉ ngơi của nó sang vị trí cuối mong muốn. Điều này cho phép dòng chảy tự do từ P đến A và B đến T hoặc P đến B và A đến T.
Trên bộ đệm điều khiển điện từ khử năng lượng (2) (3) được đưa trở lại vị trí ban đầu của nó bằng lò xo trở lại (4).
Tay sử dụng quá mức (5) Đo đệm điều khiển PEMITS (3) để được di chuyển mà không có các solenoids được cung cấp năng lượng.
Sơ đồ cấu trúc của loạt chúng tôi 10 30B
1. Chất lỏng phải được lọc. Độ mịn của bộ lọc tối thiểu là 20.
2. Bể phải được niêm phong và bộ lọc không khí phải được lắp đặt trên không khí vào
3. Sản phẩm không có tấm con khi rời khỏi nhà máy, nếu cần chúng, xin vui lòng đặt hàng đặc biệt.
4. Vít cố định van phải được chọn và sử dụng theo tham số được liệt kê trong sổ mẫu
5. Độ nhám của bề mặt liên kết với van là cần thiết đến 0,8.
6. Hoàn thiện bề mặt của mảnh giao phối được yêu cầu đến 0,01/100mm.
