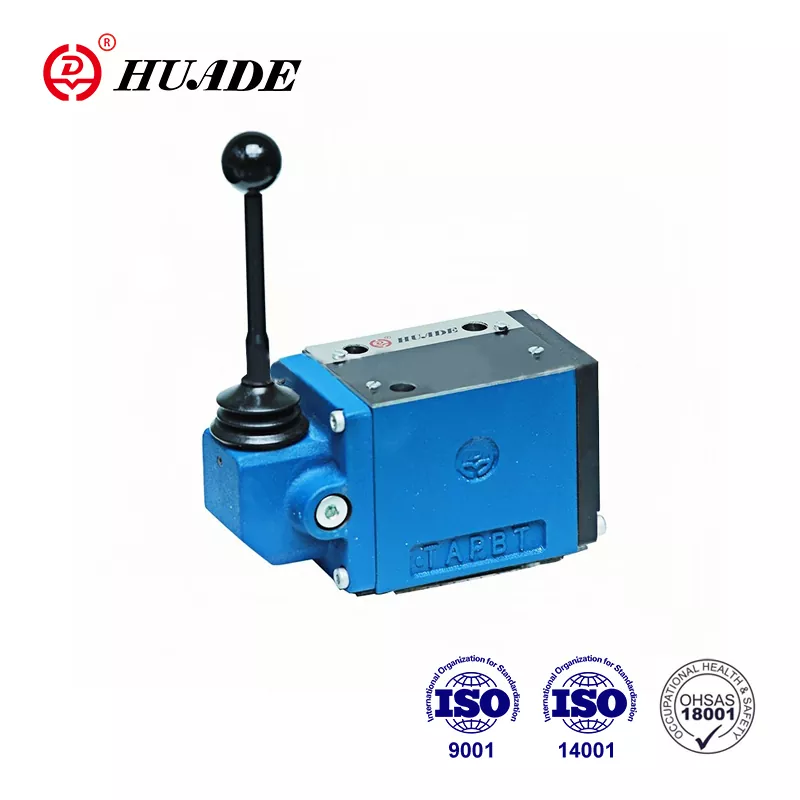

Huade là một doanh nghiệp nhà nước nổi tiếng của Trung Quốc chuyên về công nghệ kiểm soát thủy lực. Van Huade® WMM 10 có thể thay thế hoàn toàn cùng một loạt được cung cấp bởi Rexroth do hai trải nghiệm hợp tác lâu dài với Rexroth. Nó có khả năng cạnh tranh với chất lượng tốt và giá thấp hơn. Van định hướng này được hưởng dịch vụ bảo trì miễn phí trong thời gian bảo hành một năm. Nhà máy đã thông qua ISO9001, ISO14001 và OH SAS18001. Các van thủy lực của Huade được sử dụng rộng rãi trong ngành công nghiệp quân sự và các lĩnh vực khác do hiệu suất vượt trội.
|
Dữ liệu kỹ thuật (cho các ứng dụng bên ngoài các tham số này. Vui lòng tham khảo ý kiến của chúng tôi!) |
||
|
Kích cỡ |
10 |
|
|
Tối đa |
Cổng A. B. P (㎫) |
đến 31,5 |
|
Cổng T (㎫) |
đến 15 |
|
|
Dòng chảy tối đa (L/phút) |
đến 120 |
|
|
Mặt cắt dòng chảy (vị trí điều khiển 0) |
Đối với Biểu tượng Q, 6% mặt cắt danh nghĩa |
|
|
Đối với Biểu tượng W, 3% mặt cắt danh nghĩa |
||
|
Chất lỏng áp suất |
Dầu khoáng (cho niêm phong NBR) hoặc |
|
|
Phạm vi nhiệt độ chất lỏng áp suất （） |
-30+80 |
|
|
Phạm vi độ nhớt (MM2/s) |
2,8 đến 500 |
|
|
Trọng lượng (kg) |
khoảng.3.3 |
|
|
Kiểm soát sức mạnh trên tay cầm (n) |
với lỗ hổng khoảng.16 ~ 23 |
|
|
không bị giam giữ khoảng 20 ~ 27 |
||
Đặc trưng:
▶ Van ống chỉ định hướng trực tiếp với đòn bẩy cầm tay
▶ Với mùa xuân trở lại hoặc ngăn chặn, tùy chọn
▶ Đối với việc gắn tấm con
▶ Mẫu chuyển sang DIN 24 340 Mẫu A, ISO 4401 và CETOP - RP 121H
Ứng dụng:
Loại van định hướng WMM 10 áp dụng kết nối tấm, có lợi thế về kích thước nhỏ, dung lượng dòng chảy lớn và độ tin cậy tốt so với các van loạt trong nước khác. Nó được sử dụng rộng rãi trong máy móc xây dựng, máy móc hóa học, máy móc công nghiệp nhẹ, đầu máy và các ngành công nghiệp khác.
Các van loại WMM 10 là các van đệm định hướng được kích hoạt bằng tay. Họ kiểm soát sự khởi đầu, dừng lại và hướng của một dòng chảy.
Các van định hướng về cơ bản bao gồm một nhà ở, cần gạt, nhóm điều khiển ③, cũng như một hoặc hai lò xo trở lại. Trong điều kiện không hoạt động, ống chỉ điều khiển được giữ ở vị trí trung tính hoặc vị trí ban đầu của nó bởi các lò xo trở lại. Bộ đệm điều khiển được kích hoạt thông qua đòn bẩy cầm tay, điều này hoạt động thông qua khớp và chân trực tiếp lên ống điều khiển. Các ống được chuyển ra khỏi vị trí nghỉ ngơi của nó vào vị trí chuyển đổi cần thiết. Sau khi đòn bẩy tay đã được đưa trở lại vị trí chuyển đổi bằng 0, ống chỉ được đưa trở lại vị trí trung tính thông qua các lò xo trở lại.
Loại 4WMM ../ F .. (với Cố định)
Các van này là các van điều khiển định hướng vị trí 2 hoặc 3
Chế độ xem Cutaway của loại WMM10 ... 30B
