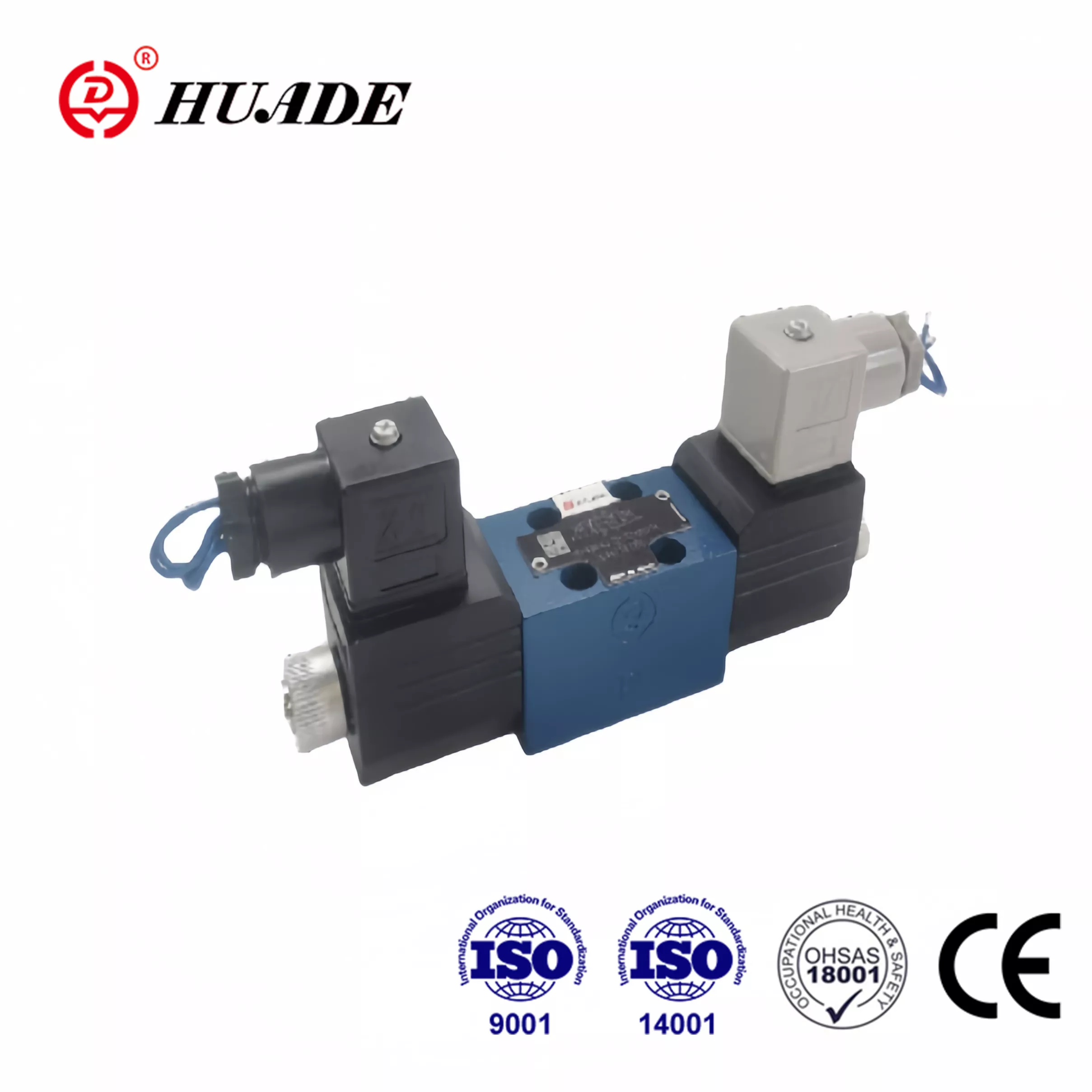

Hợp tác chiến lược giữa chính phủ Trung Quốc và Đức từ năm 1979, Huade đã kết hợp công nghệ tiên tiến của Rexroth. Van ống chỉ hướng Huade® WE 4 là một giải pháp thay thế hợp lý cho cùng một mẫu do Rexroth cung cấp. Huade đặt trọng tâm lớn vào chất lượng. Huade có một hệ thống kiểm tra nghiêm ngặt để đảm bảo rằng mọi van định hướng đều có hiệu suất vượt trội. Dòng van điện từ đã đạt chứng nhận CE. Van thủy lực Huade® được sử dụng rộng rãi trong máy móc kỹ thuật và xây dựng, luyện kim, máy công cụ, bảo vệ môi trường, đóng tàu, hàng không vũ trụ, vận tải đường sắt, dầu khí và hóa dầu, công nghiệp quân sự và các lĩnh vực khác. Nó là một thương hiệu quốc gia đáng tin cậy ở Trung Quốc.
|
Dữ liệu kỹ thuật thủy lực |
||
|
Áp suất vận hành tối đa-Cổng A,B,P （㎫） |
lên tới 21,0 |
|
|
Cảng T(㎫) |
10.0.Với ký hiệu A hoặc B cổng T phải được sử dụng làm cổng rò |
|
|
Lưu lượng tối đa (L/phút) |
lên đến 25 |
|
|
Chất lỏng áp suất |
Dầu khoáng hoặc este phốt phát |
|
|
Phạm vi độ nhớt (mm2/s) |
2,8 đến 500 |
|
|
Phạm vi nhiệt độ chất lỏng áp suất （oC |
-30～+80 |
|
|
Mức độ ô nhiễm (㎛) |
Mức độ ô nhiễm tối đa cho phép của chất lỏng thủy lực đối với NAS 1638 loại 9. Do đó, chúng tôi khuyên dùng bộ lọc có tỷ lệ lưu giữ tối thiểu là β ≥ 75 |
|
|
Trọng lượng (kg) |
Van 1 điện từ 0.9 |
|
|
Dữ liệu kỹ thuật điện |
||
|
Điện áp khả dụng (V) |
12. 24.220.110R 220R |
|
|
Công suất tiêu thụ (W) |
22 |
|
|
Nhiệm vụ |
liên tục |
|
|
Chuyển đổi thời gian |
BẬT (ms) |
20 đến 30 |
|
TẮT (ms) |
10 đến 20 |
|
|
Tối đa. nhiệt độ môi trường xung quanh（oC |
+50 |
|
|
Tối đa. nhiệt độ cuộn dây （oC |
+150 |
|
|
Bảo vệ theo DIN 40 050 |
IP65 |
|
|
Tần số chuyển đổi (chu kỳ/h) |
15000 |
|
|
Với kết nối điện, dây dẫn bảo vệ (PE) phải được kết nối theo các quy định liên quan |
||
Đặc trưng:
► Van định hướng loại WE 4 là loại van định hướng hoạt động bằng điện từ
► Solenoid chốt ướt của dòng điện một chiều hoặc xoay chiều
▶ Mẫu chuyển sang ISO 4401 và CETOP - RP 121H
Ứng dụng:
Van định hướng loại WE 4 là van ống định hướng hoạt động bằng điện từ. Chúng kiểm soát sự bắt đầu, dừng lại và hướng của chất lỏng.
Các van định hướng này về cơ bản bao gồm vỏ (1), một hoặc hai cuộn dây điện từ (2), ống điều khiển (3) và một hoặc hai lò xo hồi vị (4).
Ống điều khiển (3) được giữ bởi lò xo hồi vị (4) ở trung tâm hoặc ở vị trí ban đầu (ngoại trừ các ống cuộn bị hãm). Ống điều khiển (3) được kích hoạt thông qua các cuộn dây điện từ có chốt ướt (2). Ở trạng thái tràn đầy năng lượng. Lực của điện từ (2) tác động thông qua pít tông (5) trên ống điều khiển (3) và dịch chuyển tương tự từ vị trí nghỉ sang vị trí cuối mong muốn. Do đó, mô hình luồng yêu cầu từ P đến A và B đến Tor P đến B và A đến T được chọn. Khi điện từ (2) bị ngắt điện, ống điều khiển (3) được đưa về trạng thái trung tính
Phiên bản này là loại van định hướng có 2 vị trí chuyển đổi và định vị bằng lò xo hồi vị (4). Ghi đè thủ công có bảo hiểm được cung cấp để ống điều khiển (3) có thể được vận hành mà không cần
cấp điện cho điện từ.
Mặt cắt của 4WE 4-10B
