Các van WMM 6 hoàn toàn có thể thay thế có thể thay thế cùng một mô hình của Rexroth® do hai trải nghiệm hợp tác lâu dài giữa Huade và Rexroth. Giá của Huade® WMM 6 hợp lý hơn. Nó là cạnh tranh với chất lượng tốt và giá thấp hơn. Huade vận hành hơn 750 thiết bị sản xuất được nhập khẩu từ Mỹ, Nhật Bản, Đức và Thụy Sĩ. Nó gây căng thẳng lớn cho chất lượng với một hệ thống thử nghiệm rất nghiêm ngặt. Nhà máy đã thông qua ISO9001, ISO14001 và OH SAS18001. Đó là một thương hiệu quốc gia đáng tin cậy ở Trung Quốc. Các van thủy lực của Huade được sử dụng rộng rãi trong ngành công nghiệp quân sự và các lĩnh vực khác do hiệu suất vượt trội.
|
Dữ liệu kỹ thuật (cho các ứng dụng bên ngoài các tham số này. Vui lòng tham khảo ý kiến của chúng tôi!) |
|||||
|
Kích cỡ |
6 |
10 |
16 |
25 |
|
|
Tối đa |
Cổng A. B. P (㎫) |
đến 31,5 |
đến 35 |
||
|
Cổng T (㎫) |
đến 16 |
đến 15 |
đến 25 |
đến 25 |
|
|
Dòng chảy tối đa (L/phút) |
đến 60 |
đến 100 |
đến 300 |
đến 450 |
|
|
Mặt cắt dòng chảy (vị trí điều khiển 0) |
Đối với Biểu tượng Q, 6% mặt cắt danh nghĩa |
Đối với Biểu tượng Q, V, 16% của mặt cắt danh nghĩa |
|||
|
Chất lỏng áp suất |
Dầu khoáng (cho niêm phong NBR) hoặc |
||||
|
Phạm vi nhiệt độ chất lỏng áp suất （） |
-30+80 |
||||
|
Phạm vi độ nhớt (MM2/s) |
2,8 đến 500 |
||||
|
Trọng lượng (kg) |
khoảng 1.4 |
khoảng.3.3 |
khoảng.8 |
khoảng.17 |
|
|
Kiểm soát sức mạnh trên tay cầm (n) |
mà không có áp suất trở lại khoảng.20 |
với lỗ hổng khoảng.16 ~ 23 |
khoảng 75 |
khoảng.120 |
|
Đặc trưng:
▶ Van ống chỉ định hướng trực tiếp với đòn bẩy cầm tay
▶ Với mùa xuân trở lại hoặc ngăn chặn, tùy chọn
▶ Đối với việc gắn tấm con
▶ Kích thước nhỏ, khả năng dòng chảy lớn và độ tin cậy tốt
▶ Mẫu chuyển sang DIN 24 340 Mẫu A, ISO 4401 và CETOP - RP 121H
Ứng dụng:
Loại van định hướng WMM 6 có thể được sử dụng cùng với các van bánh sandwich khác có cùng kích thước. Nó được sử dụng rộng rãi trong máy móc xây dựng, máy móc hóa học, máy móc công nghiệp nhẹ, đầu máy và các ngành công nghiệp khác.
Các van định hướng WMM 6 là các van đệm định hướng được kích hoạt bằng tay. Họ kiểm soát sự khởi đầu, dừng và hướng của một dòng chảy.
Các van định hướng về cơ bản bao gồm một nhà ở, cần gạt, nhóm điều khiển ③, cũng như một hoặc hai lò xo trở lại. Trong điều kiện không hoạt động, ống chỉ điều khiển được giữ ở vị trí trung tính hoặc vị trí ban đầu của nó bởi các lò xo trở lại. Bộ đệm điều khiển được kích hoạt thông qua đòn bẩy tay, điều này hoạt động thông qua khớp và chân ⑤ trực tiếp lên ống chỉ điều khiển. Các ống được chuyển ra khỏi vị trí nghỉ ngơi của nó vào vị trí chuyển đổi cần thiết. Sau khi đòn bẩy tay đã được đưa trở lại vị trí chuyển đổi bằng 0, ống chỉ được đưa trở lại vị trí trung tính thông qua các lò xo trở lại.

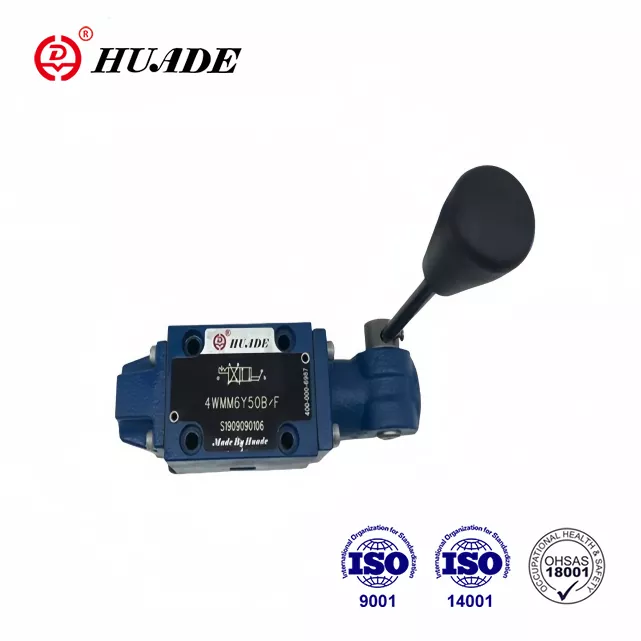

Loại 4WMM ../ F .. (với Cố định)
Các van này là các van điều khiển định hướng vị trí 2 hoặc 3
Chế độ xem Cutaway của loại WMM 6
