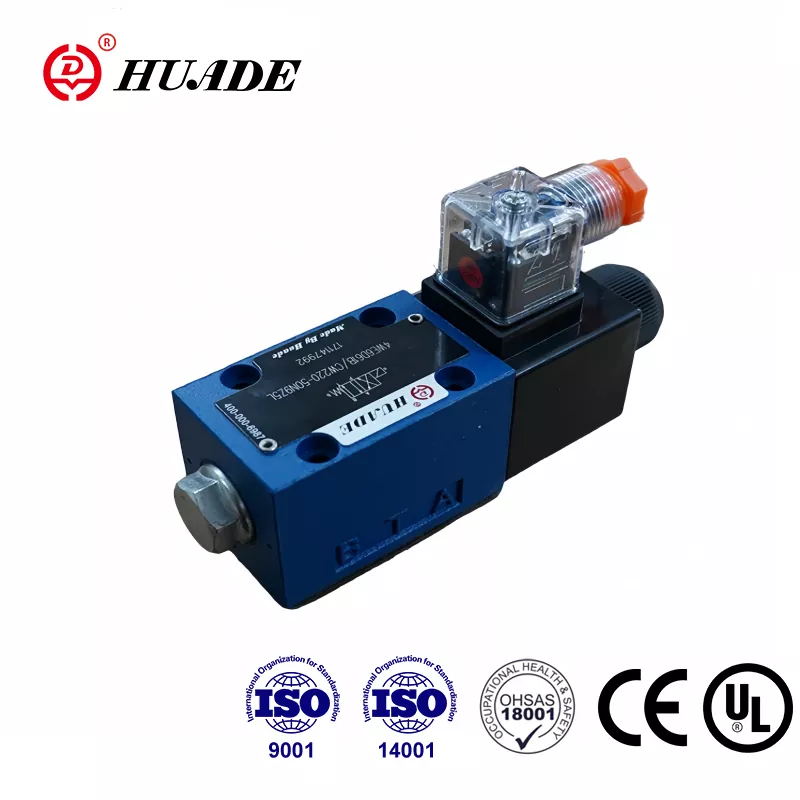

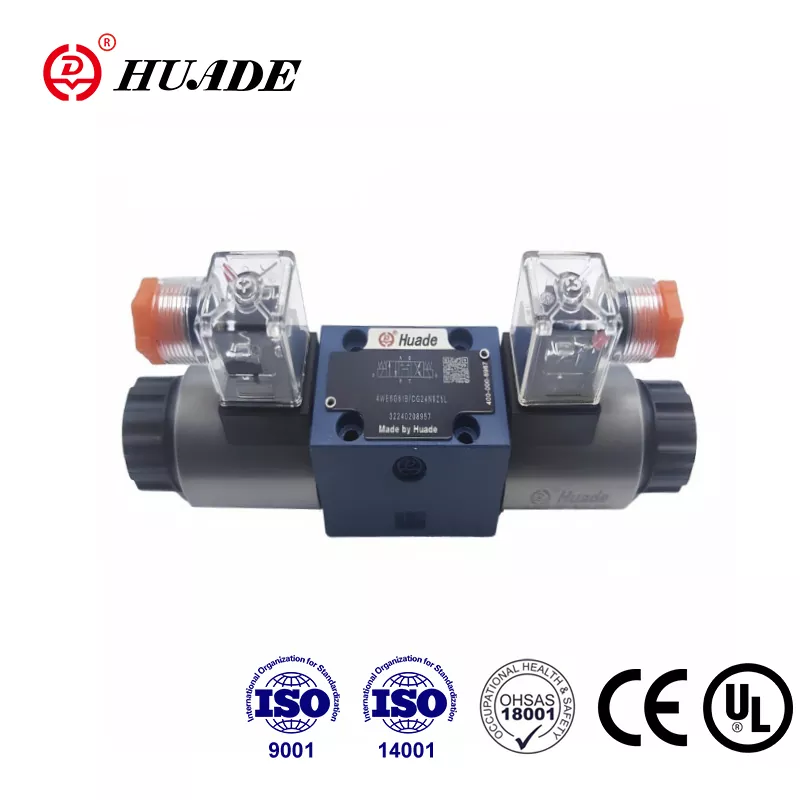

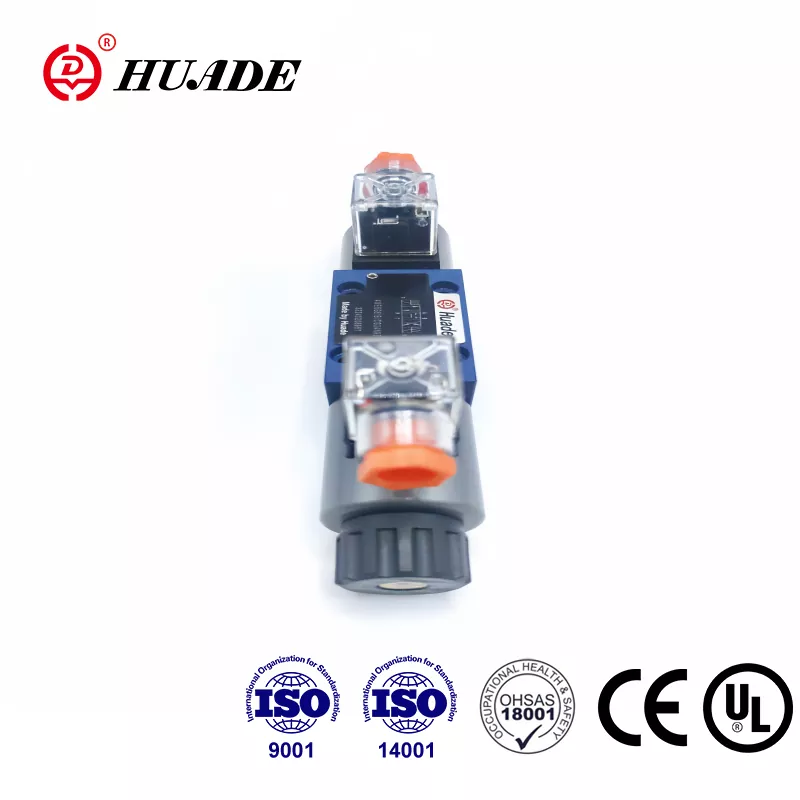

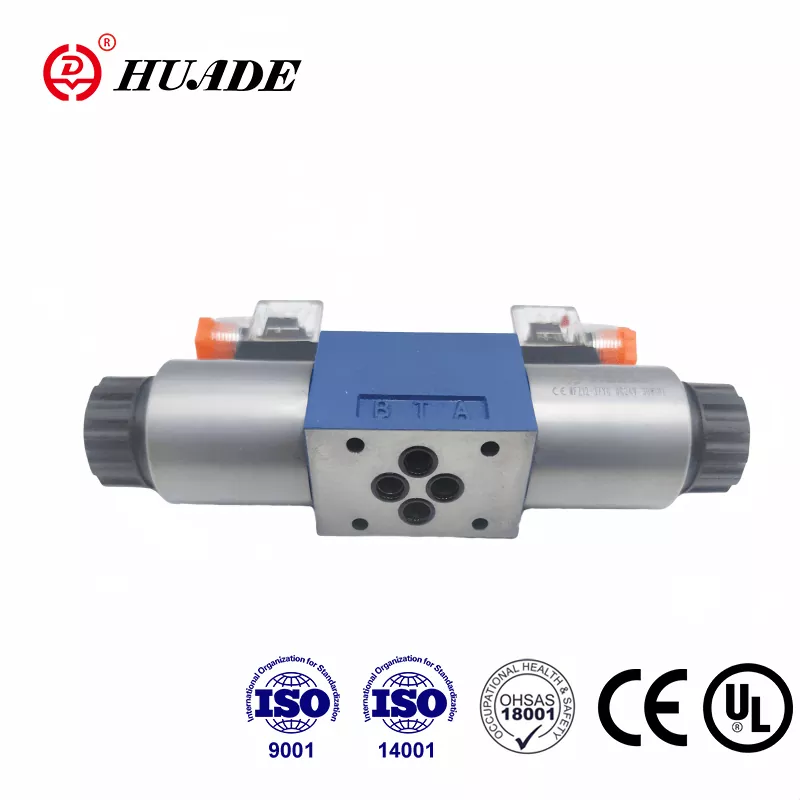

Do hai bên hợp tác lâu dài với Rexroth từ năm 1979, van ống định hướng dòng Huade® 4WE 6 là một sự thay thế hợp lý cho cùng một mẫu của Rexroth. Đây là một trong những van định hướng phổ biến và được sử dụng rộng rãi nhất. Huade có 750 thiết bị tiên tiến được nhập khẩu từ khắp nơi trên thế giới và hệ thống kiểm tra nghiêm ngặt để đảm bảo hiệu suất vượt trội của van thủy lực. Hệ thống quản lý R&D và sản xuất đáp ứng ISO9001, ISO14001 và ISO45001. Tất cả các van định hướng điện từ đều được chứng nhận CE. Van thủy lực Huade® được sử dụng rộng rãi trong máy móc kỹ thuật và xây dựng, luyện kim, máy công cụ, bảo vệ môi trường, đóng tàu, hàng không vũ trụ, vận tải đường sắt, dầu khí và hóa dầu, công nghiệp quân sự và các lĩnh vực khác ở Trung Quốc.
|
thủy lực |
|||
|
Áp suất vận hành tối đa Cổng A,B,P (Mpa) |
lên tới 35,0 |
||
|
Cổng T (㎫) |
21(-);16(～) |
||
|
có ký hiệu A và B, cổng T phải được sử dụng làm cổng thoát nước |
|||
|
Lưu lượng tối đa (L/phút) |
80(-);60(～) |
||
|
Chất lỏng áp suất |
Dầu khoáng hoặc este photphat |
||
|
Phạm vi độ nhớt (mm2/s) |
2,8 ~ 500 |
||
|
Phạm vi nhiệt độ chất lỏng áp suất （oC) |
-30～+80 |
||
|
Mức độ ô nhiễm |
Mức độ ô nhiễm tối đa cho phép của chất lỏng thủy lực đối với loại NAS 16389. |
||
|
Điện |
|||
|
Loại điện áp |
DC |
AC 50/60Hz |
|
|
Điện áp khả dụng (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Mức tiêu thụ điện năng (W) |
30 |
||
|
Sức mạnh nắm giữ (VA) |
- |
50 |
|
|
Bật nguồn (VA) |
- |
220 |
|
|
Nhiệm vụ |
liên tục |
||
|
Chuyển thời gian sang IS0 6403 |
BẬT (ms) |
25 đến 45 |
10 đến 20 |
|
TẮT (ms) |
10 đến 25 |
15 đến 40 |
|
|
Bảo vệ DIN |
IP 65 |
||
|
Tần số chuyển đổi (chu kỳ/h) |
lên tới 15000 |
lên tới 7200 |
|
|
Với các kết nối điện dây dẫn bảo vệ (PE) |
|||
Đặc trưng:
► Phiên bản hiệu suất cao được kích hoạt bằng van điện từ trực tiếp
► Solenoid DC hoặc AC chốt ướt có cuộn dây có thể tháo rời
► Cuộn dây điện từ có thể xoay 90°
► Không cần thiết phải mở buồng kín áp khi thay cuộn dây
► Kết nối điện dưới dạng kết nối riêng lẻ hoặc kết nối trung tâm
► Ghi đè bằng tay, tùy chọn
▶ Mẫu chuyển sang Din 24 340 form A, ISO 4401 và CETOP - RP 121H
Ứng dụng:
Van định hướng loại 4WE 6 D là van ống định hướng hoạt động bằng điện từ. Chúng kiểm soát sự bắt đầu, dừng lại và hướng của chất lỏng.
Về cơ bản, các van điều khiển hướng bao gồm vỏ (1), một hoặc hai cuộn dây điện từ (2), ống điều khiển (3) và một hoặc hai lò xo hồi vị (4). Trong điều kiện mất điện, ống điều khiển (3) được giữ ở vị trí trung tính hoặc vị trí ban đầu bằng lò xo hồi vị (4) (ngoại trừ ống cuộn xung). Ống điều khiển (3) được kích hoạt thông qua nam châm ướt (2) . Lực của các cuộn dây điện từ (2) tác động thông qua pít tông (5) trên ống điều khiển (3) và đẩy nó từ vị trí trung lập đến vị trí cuối cần thiết. Điều này tạo ra dòng chảy tự do từ P đến A và B đến T hoặc P đến B và A đến T.
Khi điện từ (2) bị ngắt điện, ống điều khiển (3) được đưa về vị trí trung lập bằng lò xo hồi vị (4).
Chức năng ghi đè bằng tay tùy chọn (6), cho phép chuyển động của ống điều khiển (3) mà không cần cấp điện cho bộ điện từ.
Sơ đồ cấu trúc của WE 6 61B
