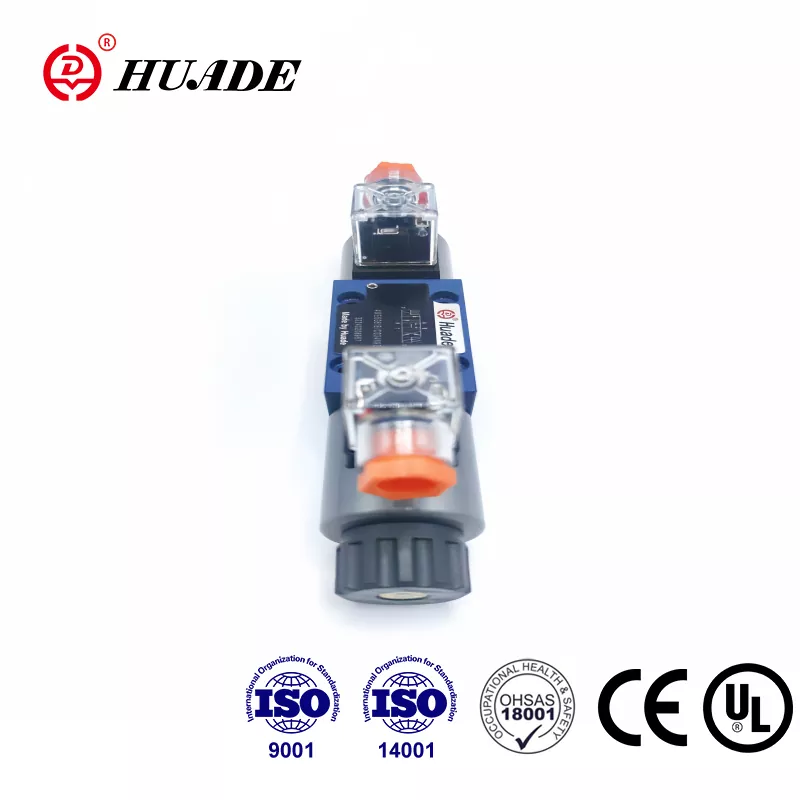

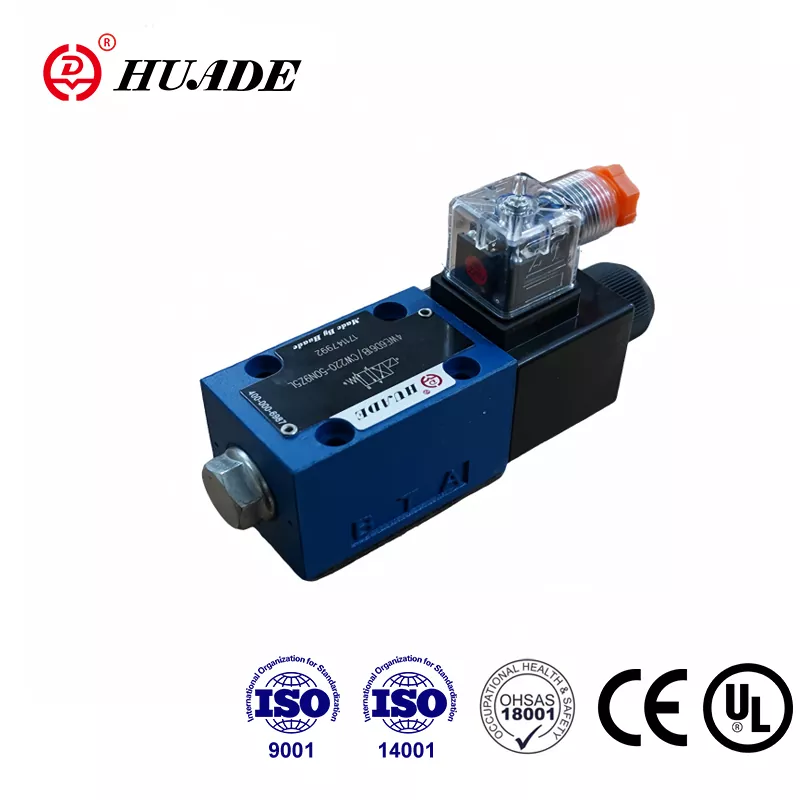

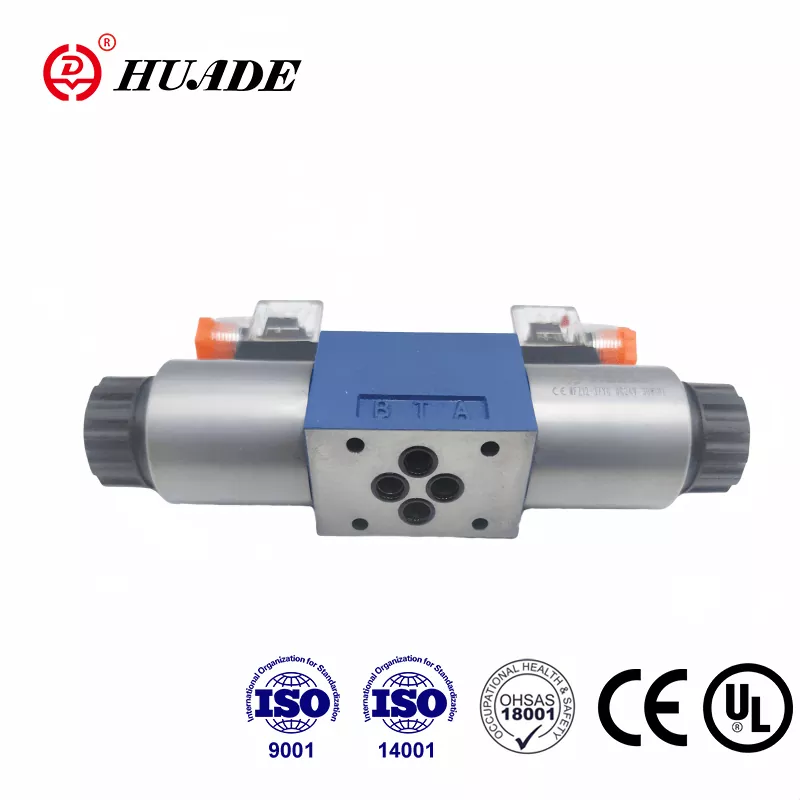

Là nhà sản xuất hàng đầu trong ngành thủy lực của Trung Quốc, Huade đã hợp tác với Rexroth hai lần từ năm 1979. Van ống định hướng Huade® 4WE 6 Y được sử dụng rộng rãi trong các môi trường công nghiệp khác nhau. Nó có thể thay thế cùng một mẫu do Rexroth cung cấp. Nó được bán rộng rãi ở Trung Quốc và nước ngoài. Huade đặt trọng tâm lớn vào chất lượng để đảm bảo rằng mọi van định hướng đều có hiệu suất vượt trội. Huade có 750 thiết bị sản xuất tiên tiến được nhập khẩu từ khắp nơi trên thế giới. Dòng van định hướng điện từ đã đạt chứng nhận CE. Nhà máy đã thông qua ISO 9001, ISO14001 và ISO45001. Van điện từ thủy lực Huade® được sử dụng rộng rãi trong ngành quân sự và các lĩnh vực khác ở Trung Quốc do hiệu suất ổn định.
|
thủy lực |
|||
|
Áp suất vận hành tối đa Cổng A,B,P (Mpa) |
lên tới 35,0 |
||
|
Cổng T (㎫) |
21(-);16(～) |
||
|
có ký hiệu A và B, cổng T phải được dùng làm cổng thoát nước |
|||
|
Lưu lượng tối đa (L/phút) |
80(-);60(～) |
||
|
Chất lỏng áp suất |
Dầu khoáng hoặc este photphat |
||
|
Phạm vi độ nhớt (mm2/s) |
2,8 ~ 500 |
||
|
Phạm vi nhiệt độ chất lỏng áp suất （oC) |
-30～+80 |
||
|
Mức độ ô nhiễm |
Mức độ ô nhiễm tối đa cho phép của chất lỏng thủy lực đối với loại NAS 16389. |
||
|
Điện |
|||
|
Loại điện áp |
DC |
AC 50/60Hz |
|
|
Điện áp khả dụng (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Mức tiêu thụ điện năng (W) |
30 |
||
|
Sức mạnh nắm giữ (VA) |
- |
50 |
|
|
Bật nguồn (VA) |
- |
220 |
|
|
Nhiệm vụ |
liên tục |
||
|
Chuyển thời gian sang IS0 6403 |
BẬT (ms) |
25 đến 45 |
10 đến 20 |
|
TẮT (ms) |
10 đến 25 |
15 đến 40 |
|
|
Bảo vệ DIN |
IP 65 |
||
|
Tần số chuyển đổi (chu kỳ/h) |
lên tới 15000 |
lên tới 7200 |
|
|
Với các kết nối điện dây dẫn bảo vệ (PE) |
|||
Đặc trưng:
► Phiên bản hiệu suất cao được kích hoạt bằng van điện từ trực tiếp
► Solenoid DC hoặc AC chốt ướt có cuộn dây có thể tháo rời
▶ Solenoid coil can be rotated through 90°
► Kết nối điện dưới dạng kết nối riêng lẻ hoặc kết nối trung tâm
► Không cần thiết phải mở buồng kín áp khi thay cuộn dây
► Ghi đè bằng tay, tùy chọn
▶ Mẫu chuyển sang Din 24 340 form A, ISO 4401 và CETOP - RP 121H
Ứng dụng:
Van định hướng loại 4WE 6 Y là van ống định hướng hoạt động bằng điện từ. Chúng kiểm soát sự bắt đầu, dừng lại và hướng của chất lỏng.
Về cơ bản, van điều khiển hướng 4WE 6 bao gồm vỏ (1), một hoặc hai cuộn dây điện từ (2), ống điều khiển (3) và một hoặc hai lò xo hồi vị (4). Trong điều kiện mất điện, ống điều khiển (3) được giữ ở vị trí trung tính hoặc vị trí ban đầu bằng lò xo hồi vị (4) (ngoại trừ ống cuộn xung). Ống điều khiển (3) được kích hoạt thông qua nam châm ướt (2) . Lực của các cuộn dây điện từ (2) tác động thông qua pít tông (5) trên ống điều khiển (3) và đẩy nó từ vị trí trung lập đến vị trí cuối cần thiết. Điều này tạo ra dòng chảy tự do từ P đến A và B đến T hoặc P đến B và A đến T.
Khi điện từ (2) bị ngắt điện, ống điều khiển (3) được đưa về vị trí trung lập bằng lò xo hồi vị (4).
Chức năng ghi đè bằng tay tùy chọn (6), cho phép chuyển động của ống điều khiển (3) mà không cần cấp điện cho bộ điện từ.
Sơ đồ cấu trúc của WE 6 61B
