Hệ thống thủy lực là xương sống của vô số ứng dụng công nghiệp, từ thiết bị xây dựng và máy móc sản xuất đến các hệ thống hàng không vũ trụ và các thành phần ô tô. Trọng tâm của các hệ thống này là một thành phần quan trọng để xác định hiệu suất, hiệu quả và độ chính xác: van điều khiển dòng thủy lực. Hiểu cách các van này hoạt động là điều cần thiết cho bất kỳ ai tham gia vào thiết kế, bảo trì hoặc vận hành hệ thống thủy lực.
Van điều khiển dòng thủy lực là một thiết bị được thiết kế chính xác được thiết kế để điều chỉnh tốc độ dòng chảy của chất lỏng thủy lực trong một hệ thống. Không giống như các van bật tắt đơn giản, các van điều khiển dòng chảy cung cấp hạn chế thay đổi cho dòng chất lỏng, cho phép các toán tử điều chỉnh tốc độ và lực của các bộ truyền động thủy lực như xi lanh và động cơ. Các van này về cơ bản hoạt động như "bướm ga" của các hệ thống thủy lực, kiểm soát mức độ hoạt động của các thành phần thủy lực nhanh hoặc chậm.
Chức năng chính của các van này mở rộng ra ngoài quy định dòng chảy đơn giản. Họ duy trì hiệu suất nhất quán trong các điều kiện tải khác nhau, bù cho dao động áp suất và đảm bảo chuyển động trơn tru, được kiểm soát của máy móc thủy lực. Mức độ kiểm soát này là rất quan trọng trong các ứng dụng trong đó thời gian chính xác, quy định tốc độ và hoạt động trơn tru là tối quan trọng.
Nguyên tắc cơ bản đằng sau các van điều khiển dòng thủy lực xoay quanh hạn chế có kiểm soát của dòng chất lỏng. Khi chất lỏng thủy lực gặp phải một hạn chế trong đường dẫn của nó, tốc độ dòng chảy giảm trong khi áp suất tăng lên ngược dòng của hạn chế. Bằng cách thay đổi kích thước của hạn chế này, các van điều khiển dòng có thể điều chỉnh chính xác tốc độ dòng chảy.
Hầu hết các van điều khiển dòng chảy hoạt động theo nguyên tắc lỗ, trong đó chất lỏng đi qua lỗ mở hiệu chuẩn. Khi kích thước mở thay đổi, tốc độ dòng chảy cũng vậy. Mối quan hệ giữa kích thước lỗ, chênh lệch áp suất và tốc độ dòng chảy tuân theo các nguyên tắc thủy lực được thiết lập, cho phép kiểm soát có thể dự đoán được và có thể lặp lại.
Cơ chế bên trong của van thường bao gồm một phần tử di động, chẳng hạn như một ống chỉ, kim hoặc poppet có thể được định vị để tạo ra hạn chế thay đổi. Yếu tố này được kích hoạt thông qua các phương tiện khác nhau, bao gồm điều chỉnh thủ công, tải lò xo hoặc điều khiển điện tử, tùy thuộc vào các yêu cầu thiết kế van và ứng dụng.
Van kim
Van kim đại diện cho hình thức điều khiển dòng chảy đơn giản nhất, có kim thon di chuyển vào và ra khỏi ghế được gia công chính xác. Khi kim được điều chỉnh, nó thay đổi khu vực dòng chảy hiệu quả, cung cấp kiểm soát tốt tốc độ dòng chảy. Các van này vượt trội trong các ứng dụng yêu cầu điều chỉnh chính xác, thủ công và thường được tìm thấy trong các ứng dụng thiết bị và dòng chảy thấp.
Thiết kế của van kim cho phép điều chỉnh dòng chảy cực kỳ tốt, làm cho nó trở nên lý tưởng cho mục đích hiệu chuẩn và các tình huống trong đó thay đổi tốc độ dòng chảy nhỏ có thể ảnh hưởng đáng kể đến hiệu suất của hệ thống. Tuy nhiên, họ thường yêu cầu điều chỉnh thủ công và có thể không phù hợp cho các ứng dụng yêu cầu thay đổi tốc độ dòng thường xuyên.
Van bướm ga
Van ga, còn được gọi là van lỗ cố định, sử dụng một hạn chế đơn giản để điều khiển luồng. Trong khi cơ bản trong thiết kế, chúng có hiệu quả cao trong nhiều ứng dụng. Các van này có thể được điều chỉnh hoặc cố định thủ công, tùy thuộc vào các yêu cầu của ứng dụng. Hạn chế chính của van bướm ga cơ bản là tốc độ dòng chảy thay đổi theo chênh lệch áp suất trên van.
Thiết kế van bướm ga nâng cao kết hợp các cơ chế bù áp lực để duy trì tốc độ dòng chảy nhất quán mặc dù có sự thay đổi áp suất. Tính năng này làm cho chúng phù hợp cho các ứng dụng trong đó các điều kiện tải thay đổi nhưng cần có tốc độ bộ truyền động nhất quán.

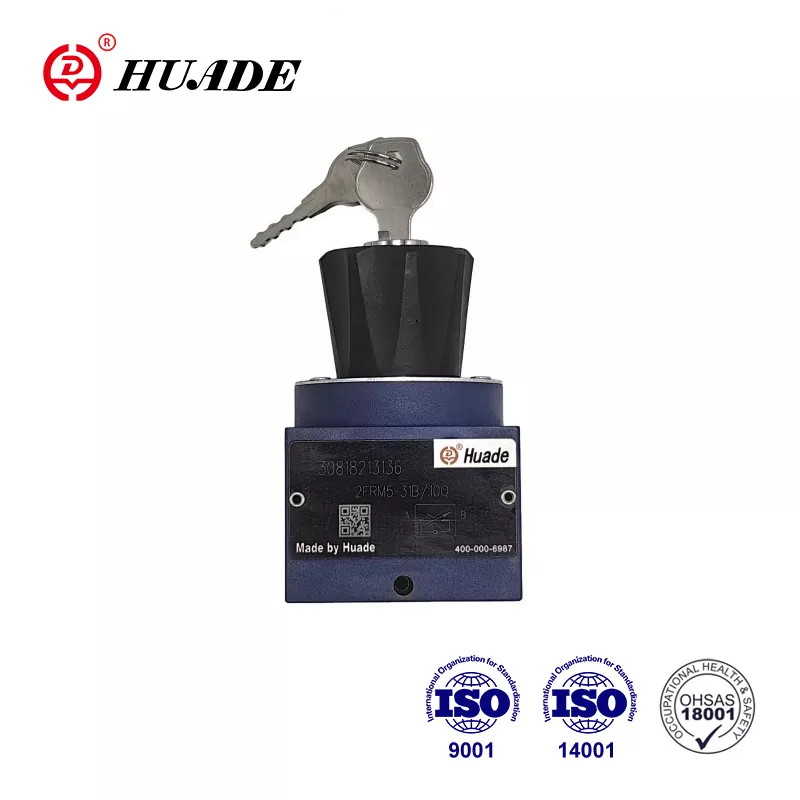

Van điều khiển lưu lượng bù áp suất
Những van tinh vi này đại diện cho một tiến bộ đáng kể trong công nghệ kiểm soát dòng chảy. Họ duy trì tốc độ dòng chảy không đổi bất kể sự thay đổi áp suất trên van, trong phạm vi hoạt động của chúng. Điều này đạt được thông qua một cơ chế bù áp suất bên trong tự động điều chỉnh kích thước lỗ dựa trên chênh lệch áp suất.
Thiết kế bù áp suất thường bao gồm một bộ đệm bù lò xo phản ứng với thay đổi áp lực. Khi áp suất xuôi dòng tăng, bộ bù sẽ tự động mở lỗ rộng hơn để duy trì dòng chảy không đổi. Ngược lại, khi áp suất hạ lưu giảm, lỗ bị hạn chế để ngăn chặn dòng chảy tăng.
Van điều khiển dòng chảy theo tỷ lệ
Van điều khiển dòng theo tỷ lệ sử dụng tín hiệu điều khiển điện tử để điều chỉnh tốc độ dòng chảy. Các van này chuyển đổi tín hiệu đầu vào điện, có thể điện áp hoặc dòng điện hiện tại đầu ra theo tỷ lệ. Họ cung cấp các khả năng điều khiển từ xa chính xác và có thể dễ dàng tích hợp vào các hệ thống tự động.
Điều khiển điện tử cho phép điều chỉnh lưu lượng động dựa trên phản hồi của hệ thống, cho phép các chiến lược điều khiển tinh vi như điều khiển luồng vòng kín, cấu hình luồng được lập trình và tích hợp với các hệ thống điều khiển máy tính.
Việc xây dựng bên trong các van điều khiển dòng thủy lực thay đổi theo loại, nhưng một số thành phần chính là phổ biến trên các thiết kế. Cơ thể van chứa tất cả các thành phần bên trong và cung cấp các cổng đầu vào và đầu ra cho kết nối chất lỏng. Nó phải chịu được áp lực hệ thống trong khi cung cấp các đoạn lưu lượng nội bộ chính xác.
Phần tử điều khiển, cho dù một kim, ống chỉ hay poppet, tạo ra sự hạn chế thay đổi kiểm soát dòng chảy. Thành phần này phải được sản xuất chính xác để đảm bảo điều khiển dòng chảy trơn tru, chính xác trên phạm vi hoạt động của van. Cơ chế hoạt động định vị phần tử điều khiển và có thể là thủ công, vận hành lò xo hoặc được điều khiển bằng điện tử.
Các yếu tố niêm phong ngăn ngừa rò rỉ bên trong và bên ngoài, đảm bảo hoạt động hiệu quả và độ tin cậy của hệ thống. Những con dấu này phải chịu được các yêu cầu tương thích chất lỏng thủy lực, chu kỳ áp suất và biến đổi nhiệt độ trong suốt thời gian phục vụ của van.
Trong các van bù áp suất, lắp ráp bộ bù sẽ tự động điều chỉnh kích thước lỗ hiệu quả dựa trên các điều kiện áp suất. Điều này thường bao gồm một ống bù, lò xo và các đoạn dòng liên quan cho phép chức năng bù áp suất.
Việc lắp đặt đúng các van điều khiển dòng thủy lực là rất quan trọng cho hiệu suất tối ưu và tuổi thọ. Hướng dòng chảy phải được quan sát, vì hầu hết các van được thiết kế cho dòng chảy đơn hướng. Van phải được gắn ở một vị trí có thể truy cập để điều chỉnh và bảo trì, với độ thanh thải đầy đủ cho các kết nối và dịch vụ.
Ô nhiễm hệ thống là kẻ thù chính của các van điều khiển dòng chảy, vì các hạt có thể can thiệp vào các giải phóng mặt bằng chính xác cần thiết để điều khiển dòng chảy chính xác. Lọc thích hợp ngược dòng của các van điều khiển dòng chảy là rất cần thiết, với xếp hạng bộ lọc thường được chỉ định bởi nhà sản xuất van.
Việc xem xét nhiệt độ cũng rất quan trọng, vì độ nhớt chất lỏng thủy lực thay đổi theo nhiệt độ, ảnh hưởng đến đặc điểm dòng chảy. Một số ứng dụng có thể yêu cầu bù nhiệt độ hoặc lựa chọn các van được thiết kế cho phạm vi nhiệt độ cụ thể.
Van điều khiển dòng chảy tìm ứng dụng trên nhiều ngành công nghiệp và hệ thống. Trong thủy lực di động, họ kiểm soát tốc độ của cánh tay máy xúc, chuyển động cần cẩu và định vị thực hiện nông nghiệp. Các ứng dụng công nghiệp bao gồm kiểm soát tỷ lệ thức ăn trong các quy trình sản xuất, hệ thống định vị và thiết bị xử lý vật liệu.
Bảo trì thường xuyên đảm bảo hoạt động đáng tin cậy và kéo dài tuổi thọ của van. Điều này bao gồm kiểm tra định kỳ các thành phần bên ngoài, xác minh các cơ chế điều chỉnh và giám sát mức độ ô nhiễm hệ thống. Bảo trì nội bộ thường liên quan đến việc thay thế con dấu và kiểm tra các yếu tố kiểm soát đối với hao mòn hoặc hư hỏng.
Các vấn đề khắc phục sự cố phổ biến bao gồm kiểm soát dòng chảy thất thường, có thể chỉ ra các yếu tố ô nhiễm hoặc bị mòn và không có khả năng đạt được tốc độ dòng mong muốn, có thể gợi ý thiệt hại bên trong hoặc kích thước van không chính xác. Hiểu các chế độ thất bại này giúp nhân viên bảo trì nhanh chóng chẩn đoán và giải quyết các vấn đề.
