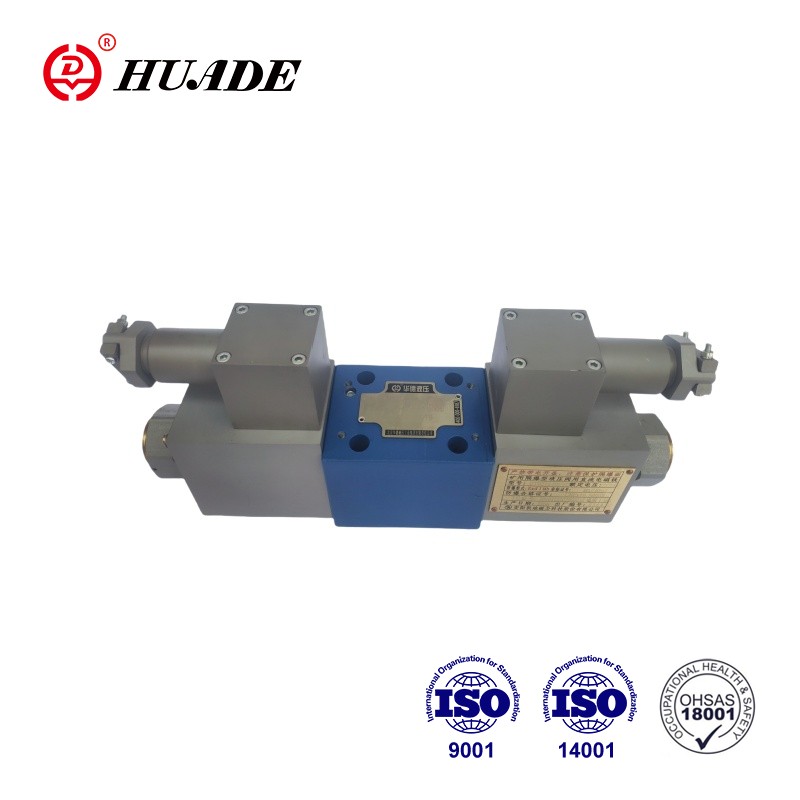

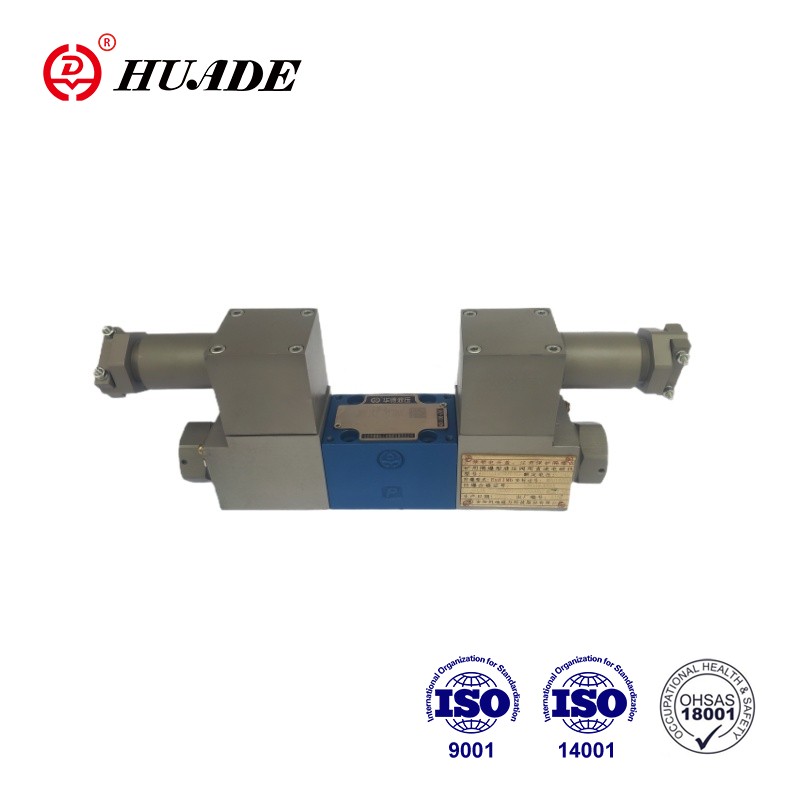

Van định hướng tỷ lệ chống cháy nổ 4WRA 10-2X được làm bằng vật liệu chống ăn mòn chất lượng cao và vỏ được làm bằng vật liệu chống cháy nổ, có thể chống lại tác động của vụ nổ và xói mòn ngọn lửa một cách hiệu quả. Van định hướng tỷ lệ chống cháy nổ 4WRA 10-2X đã đạt chứng nhận CNEX. Sản phẩm chống cháy nổ của Huade đã nhận được nhiều lời khen ngợi trên thị trường với chất lượng cao và giá thành rẻ.
| thủy lực | |||
| Cài đặt | Tùy chọn, tốt nhất là nằm ngang | ||
| Kích thước danh nghĩa | 6 | 10 | |
| Trọng lượng (kg) | 4WRA...2X | 2 | 6.6 |
| Lưu lượng danh nghĩa Qvnom tại △p = 10 bar (L/min) | 7, 15, 26 | 30, 60 | |
| Độ trễ (%) | 5 | ||
| Khoảng đảo ngược (%) | 11 | ||
| Độ nhạy phản hồi (%) | ≤ 0,5 | ||
| Áp suất vận hành tối đa | Cổng A,B,P (thanh) | 350 | |
| Cổng T (thanh) | 210 | ||
| Chất lỏng áp suất | Dầu khoáng (HL,HLP) theo tiêu chuẩn DIN 51524 | ||
| Chất lỏng áp lực khác theo yêu cầu! | |||
| Phạm vi nhiệt độ không khí xung quanh (°C) | 4WRA...2X | -20°C đến 70°C(-4°F đến 158°F) | |
| Phạm vi độ nhớt (mm2/S) | 20 đến 380 (tốt nhất là 30 đến 46) | ||
| Lớp làm sạch chất lỏng | NAS1638 lớp9 hoặc ISO 4406 lớp 20/18/15 | ||
| Điện | ||||
| 1) Dữ liệu điện từ | ||||
| Loại điện áp | DC | |||
| Tín hiệu giá trị lệnh cho 4WRA | ±10Vor4~20mA | |||
| Dòng điện tối đa trên mỗi điện từ (A) | 2.5 | 1.5 | 0.8 | |
| Điện trở cuộn dây điện từ (Ω) | Giá trị lạnh ở 20°C | 2 | 4.8 | 19.5 |
| Giá trị Max.warm | 3 | 7.2 | 28.8 | |
| Nhiệm vụ (%) | ED100% | |||
| Nhiệt độ cuộn dây tối đa (°C) | 150 | |||
| Bảo vệ van theo EN60529 | IP 65 | |||
| 2) Điều khiển điện tử | ||||
| Bộ khuếch đại | 4WRA...2X | VT-VSPA2-...- 2X | ||
| Điện áp cung cấp (V) | Điện áp danh định | 24 | ||
| Giá trị giới hạn thấp hơn | 22/21(4WRA) | |||
| Giá trị giới hạn trên | 35 | |||
| Công suất tiêu thụ của bộ khuếch đại (A) | Imax | <1,8 | ||
| Dòng điện xung | 3 | |||
Đặc trưng:
►Van định hướng tỷ lệ vận hành trực tiếp để điều khiển hướng và cường độ dòng chảy
►Đối với việc lắp tấm phụ: Kiểu cổng phù hợp với ISO4401
►Truyền động bằng các cuộn dây điện từ tỷ lệ với ren trung tâm và cuộn dây có thể tháo rời
►Ống điều khiển tập trung vào lò xo
Ứng dụng:
Van định hướng tỷ lệ chống cháy nổ 4WRA 10-2X được sử dụng rộng rãi trong các mỏ than. công nghiệp hóa dầu.
Các van về cơ bản bao gồm: Thân (1) có bề mặt lắp, Ống điều khiển (3) có lò xo nén (2), Van điện từ (4) có ren ở giữa.
Khi các cuộn dây điện từ (4) được ngắt điện, ống điều khiển (3) được giữ ở vị trí trung tâm bằng lò xo nén (2).
Vận hành trực tiếp ống điều khiển (3) bằng cách cấp điện cho một trong các cuộn dây điện từ tỷ lệ (4), ví dụ: điều khiển điện từ sang phải, sau đó chuyển động của ống điều khiển (3) sang trái theo tỷ lệ với tín hiệu điện đầu vào và kết nối từ P đến A và B đến T thông qua các mặt cắt giống như lỗ có đặc tính dòng chảy lũy tiến.
Tuy nhiên, 4WRA(E)...A-2X, 2 van chuyển đổi vị trí chỉ được lắp với điện từ "a". Một phích cắm (6) được lắp vào vị trí trên đế điện từ tỷ lệ "b".
Ký hiệu Van định hướng tỷ lệ chống cháy nổ 4WRA 10-2X
