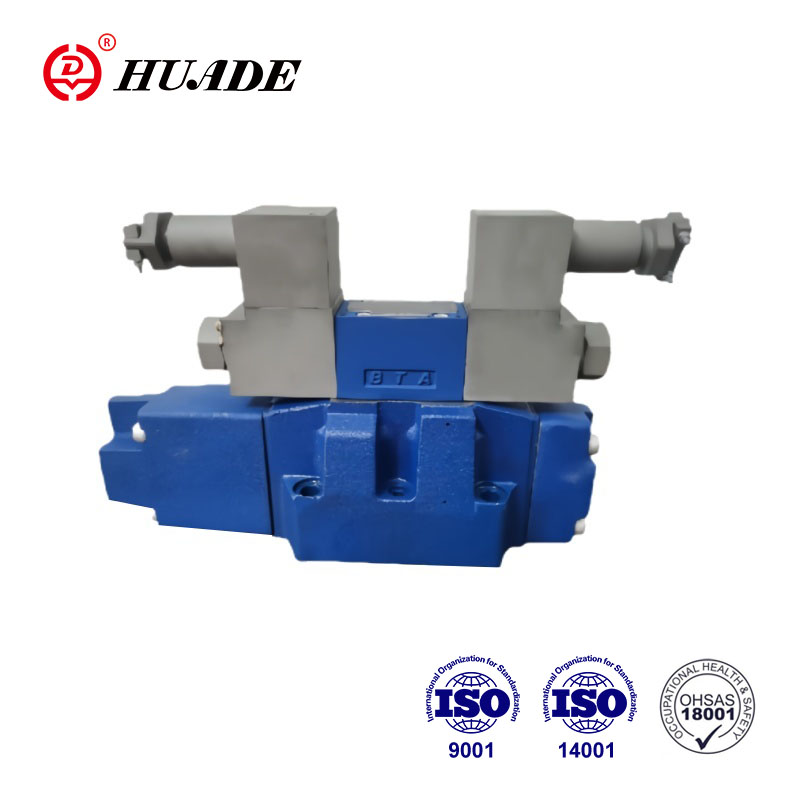

Van định hướng tỷ lệ chống nổ 4WRZ

Van định hướng tỷ lệ chống nổ 4WRZ được sử dụng rộng rãi trong các hệ thống thủy lực yêu cầu điều khiển chính xác và hiệu suất chống nổ. Các van chống nổ loạt 4WRZ của Huade được chứng nhận CNEX. Xếp hạng và chứng nhận chống nổ thường tuân thủ các tiêu chuẩn quốc tế có liên quan. Van tỷ lệ chống nổ 4WRZ có các đặc điểm điều hòa dòng chảy nhạy cảm, có thể đạt được sự kiểm soát chính xác của áp suất, dòng chảy và hướng của hệ thống thủy lực.

Thông số sản phẩm của Van định hướng tỷ lệ chống nổ 4WRZ

Tính năng sản phẩm và ứng dụng Van định hướng tỷ lệ chống nổ 4WRZ

Đặc trưng:

▶ Phi công vận hành van định hướng theo tỷ lệ để kiểm soát hướng và độ lớn của dòng chảy

▶ Hoạt động là bằng các solenoids theo tỷ lệ với luồng trung tâm và cuộn dây có thể tháo rời

▶ Để gắn tấm con:

Mẫu chuyển sang ISO 4401 và DIN 2430

▶ Đo đầu điều khiển trung tâm mùa xuân

▶ 4WRZE: Điện tử tích hợp (OBE) với đầu vào điện áp hoặc đầu vào hiện tại (A1 resp. F1)

▶ 4WRZ: Điện tử điều khiển liên kết (thứ tự riêng biệt)

Ứng dụng:

Van định hướng chống nổ 4WRZ-L7X được sử dụng để kiểm soát hướng và dòng chảy trong khai thác cuộn dây, máy móc khai thác than, máy móc luyện kim.

Chức năng và cấu hình

■Van thí điểm loại 3DREP 6 ...

Van thí điểm là một điện từ tỷ lệ vận hành van giảm áp suất 3 chiều. Nó được sử dụng để chuyển đổi tín hiệu đầu vào điện thành tín hiệu đầu ra áp suất tỷ lệ và được sử dụng trên tất cả các van 4WRZ ....

Các solenoids theo tỷ lệ là các solenoids ướt DC có thể điều khiển với chỉ trung tâm và cuộn dây có thể tháo rời. Các điện từ được kiểm soát tùy ý bởi các thiết bị điện tử bên ngoài.

Thiết kế:

Van về cơ bản bao gồm:

- Nhà ở (1)

- Bộ đệm điều khiển (2) với các ống đo áp suất (3 và 4)

- solenoids (5 và 6) với chủ đề trung tâm

Nguyên tắc làm việc

Khi các solenoids (5 và 6) ở trong điều kiện khử năng lượng, ống chỉ (2) được giữ

bằng lò xo nén ở vị trí trung tâm

Hoạt động của bộ phận điều khiển (2) bằng cách cung cấp năng lượng cho một điện từ tỷ lệ, ví dụ: năng lượng của điện từ "A" (5). Đo đệm áp suất (3) và đệm điều khiển (2) được chuyển sang bên trái theo tỷ lệ của tín hiệu đầu vào điện; Kết nối từ P đến B và A đến T thông qua các mặt cắt giống như lỗ với các đặc điểm dòng tiến bộ; Năng lượng năng lượng của điện từ (5), ống điều khiển (2) được đưa trở lại vị trí trung tâm bởi lò xo nén, ở vị trí trung tâm, các cổng A và B được mở cho t, tức là chất lỏng thủy lực có thể chảy vào bể mà không có bất kỳ hạn chế nào.

Ghi đè, tùy chọn, với sự trợ giúp của nó, ống chỉ điều khiển (2) có thể được di chuyển mà không cần phải năng lượng của điện từ.

Ghi chú:

Loại 3DREP 6:Thoát nước của dòng xe tăng phải được ngăn chặn. Trong trường hợp tình huống cài đặt tương ứng, sẽ được cài đặt van trước khi tải (áp suất tải trước khoảng 2 bar).

Van thí điểm với hai vị trí ống chỉ

(Loại 3DREP 6 ... B ...)

Về nguyên tắc, chức năng của phiên bản van này tương ứng với giá trị của van với ba vị trí ống. Tuy nhiên, van vị trí 2 này chỉ được cung cấp với điện từ "A" (5). Thay vì điện từ tỷ lệ thứ 2, một vít cắm (7) được trang bị.

■Phi công vận hành các van định hướng theo tỷ lệ loại 4WRZ ...

Các van loại 4WRZ ... là các van định hướng vận hành thí điểm với hoạt động theo tỷ lệ trong các solenoids tỷ lệ. Họ kiểm soát hướng và độ lớn của một dòng chảy.

Thiết kế:

Các van về cơ bản bao gồm:

- Một van thí điểm (9) với các solenoids tỷ lệ (5 và 6), ống dẫn điều khiển (2) và phích cắm Orifce (15)

- Một van chính (10) với ống chính (11) và lò xo tập trung (12).

Nguyên tắc làm việc

-Khi các solenoids (5 và 6) được khử năng lượng, ống chính (11) được giữ bởi các lò xo định tâm (12) ở vị trí trung tâm.

- Op5eration của 1thae tmbain Spool (11) thông qua van thí điểm (9), ống chính được di chuyển theo tỷ lệ, tùy thuộc vào vị trí ống chỉ, chảy từ P đến A và B đến T (R) hoặc P sang B và A đến T (R).

ví dụ. Bằng cách cung cấp năng lượng cho điện từ "B" (6), ống điều khiển (2) được chuyển sang phải, dầu thí điểm được đưa qua van thí điểm (9) vào buồng áp suất (13) và di chuyển ống chính (11) theo tỷ lệ với tín hiệu đầu vào điện; Kết nối từ P đến A và B đến T thông qua các mặt cắt giống như lỗ với dòng chảy lũy tiến.

đặc trưng.

Năng lượng năng lượng của điện từ (6), ống dẫn điều khiển (2) và ống chính (11) được đưa trở lại vị trí trung tâm.

- Cung cấp dầu thí điểm cho van thí điểm bên trong thông qua cổng P hoặc bên ngoài qua cổng X.

- Với sự trợ giúp của một thủ công tùy chọn ghi đè, có thể di chuyển các ống điều khiển (2) mà không cần sự năng lượng của điện từ.

Ghi chú:

Đối với áp suất hệ thống trên 100bar, mô -đun giảm áp suất thí điểm loại D3 (14) phải được trang bị giữa van thí điểm (9) và van chính (10).

Biểu tượng của Van định hướng tỷ lệ chống nổ 4WRZ
