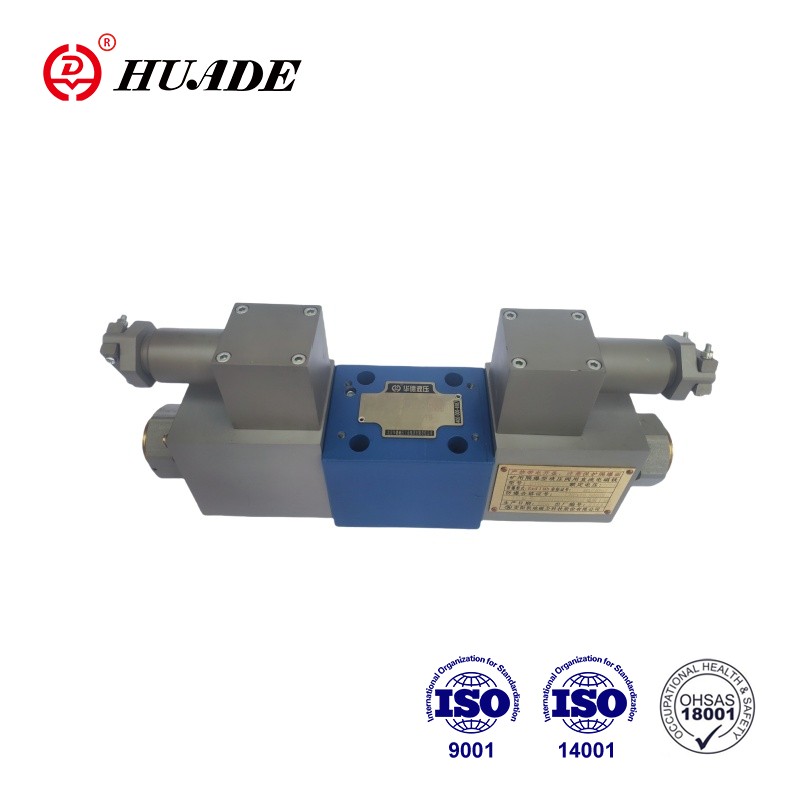

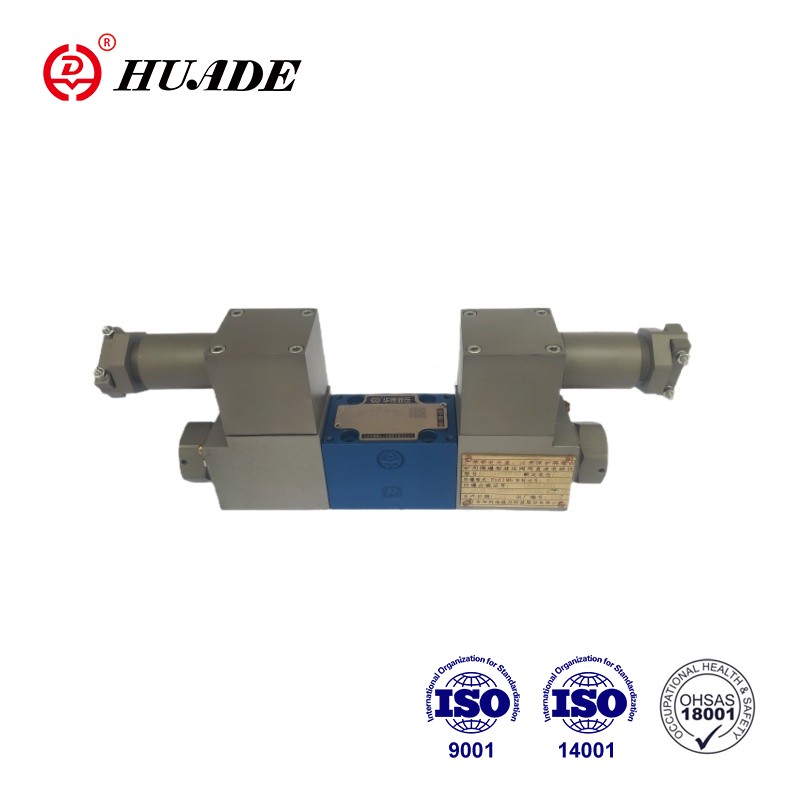

Van định hướng tỷ lệ chống nổ của Huade 4WRA 6-2X là các van định hướng tỷ lệ 4/2 và 4/3 theo tỷ lệ. Chúng được thiết kế như các thành phần hoạt động trực tiếp để gắn tấm con. Chúng được kích hoạt bằng các solenoids theo tỷ lệ với sợi trung tâm và cuộn dây có thể tháo rời. Các solenoids được điều khiển hoặc B Điện tử điều khiển bên ngoài. Van chống nổ 4WRA 6-2X này có một loạt các ứng dụng, chủ yếu ở các khu vực có sự kiểm soát chính xác của dòng chảy thủy lực, áp suất, tốc độ và các thông số khác là bắt buộc.
| Thủy lực | |||
| Cài đặt | Tùy chọn, tốt nhất là ngang | ||
| Kích thước danh nghĩa | 6 | 10 | |
| Trọng lượng (kg) | 4wra ... 2x | 2 | 6.6 |
| Lưu lượng danh nghĩa qvnom tại △ p = 10 bar (l/phút) | 7, 15, 26 | 30, 60 | |
| Độ trễ (%) | ≤5 | ||
| Nhịp đảo ngược (%) | ≤1 | ||
| Độ nhạy phản hồi (%) | 0,5 | ||
| Tối đa. Áp lực hoạt động | Cổng A, B, P (Bar) | 350 | |
| Cổng T (Bar) | 210 | ||
| Chất lỏng áp suất | Dầu khoáng (HL, HLP) đến DIN 51524 | ||
| Chất lỏng áp lực khác theo yêu cầu! | |||
| Phạm vi nhiệt độ không khí xung quanh (℃) | 4wra ... 2x | -20 ° C đến 70 ° C (-4 ° F đến 158 ° F) | |
| Phạm vi độ nhớt (mm2/S) | 20to 380 (tốt nhất là 30 đến 46) | ||
| Lớp sạch chất lỏng | NAS1638 Class9 hoặc ISO 4406 Lớp 20/18/15 | ||
| Điện | ||||
| 1) Dữ liệu điện từ | ||||
| Loại điện áp | DC | |||
| Tín hiệu giá trị lệnh cho 4WRA | ± 10vor4 ~ 20mA | |||
| Max.Current Per Solenoid (A) | 2.5 | 1.5 | 0.8 | |
| Điện trở cuộn điện từ () | Giá trị lạnh ở 20 ° C | 2 | 4.8 | 19.5 |
| Giá trị tối đa | 3 | 7.2 | 28.8 | |
| Nhiệm vụ (%) | Ed100% | |||
| Nhiệt độ tối đa. | 150 | |||
| Bảo vệ van cho EN60529 | IP 65 | |||
| 2) Kiểm soát thiết bị điện tử | ||||
| Bộ khuếch đại | 4wra ... 2x | VT-VSPA2 -...- 2x | ||
| Điện áp cung cấp (V) | Điện áp danh nghĩa | 24 | ||
| Giá trị giới hạn thấp hơn | 21/22 (4WRA) | |||
| Giá trị giới hạn trên | 35 | |||
| Tiêu thụ năng lượng khuếch đại (a) | Imax | <1.8 | ||
| Hiện tại thúc đẩy | 3 | |||
Đặc trưng:
▶ Van định hướng tỷ lệ được vận hành trực tiếp để kiểm soát hướng và độ lớn của dòng chảy
▶ Để gắn tấm con: Mẫu chuyển đổi phù hợp với ISO4401
▶ Active bằng các solenoids tỷ lệ với sợi trung tâm và cuộn dây có thể tháo rời
▶ Đo đầu điều khiển trung tâm mùa xuân
Ứng dụng:
Có thể sử dụng Van định hướng tỷ lệ chống nổ 4WRA 6-2X trong sản xuất máy móc hạng nặng, công cụ máy móc, tự động hóa công nghiệp.
Các van về cơ bản bao gồm: cơ thể (1) với bề mặt lắp, ống điều khiển (3) với lò xo nén (2), solenoids (4) với chỉ trung tâm.
Với các solenoids (4), khử năng lượng, ống dẫn điều khiển (3) được giữ ở vị trí trung tâm bởi các lò xo nén (2).
Hoạt động trực tiếp của ống kiểm soát (3) bằng cách cung cấp năng lượng cho một trong các solenoids tỷ lệ (4), ví dụ: Kiểm soát bên phải điện từ, sau đó chuyển động của ống điều khiển (3) sang bên trái theo tỷ lệ với tín hiệu đầu vào điện và kết nối từ P đến A và B đến T thông qua các giao cắt giống như ORIFCE với các đặc tính dòng chảy lũy tiến.
Tuy nhiên, 4WRA (E) ... A-2X Các van vị trí chuyển đổi 2 chỉ được trang bị điện từ "A". Một phích cắm (6) được trang bị tại chỗ trên điện từ tỷ lệ "B".
Biểu tượng của Van định hướng tỷ lệ chống nổ 4WRA 6-2X
