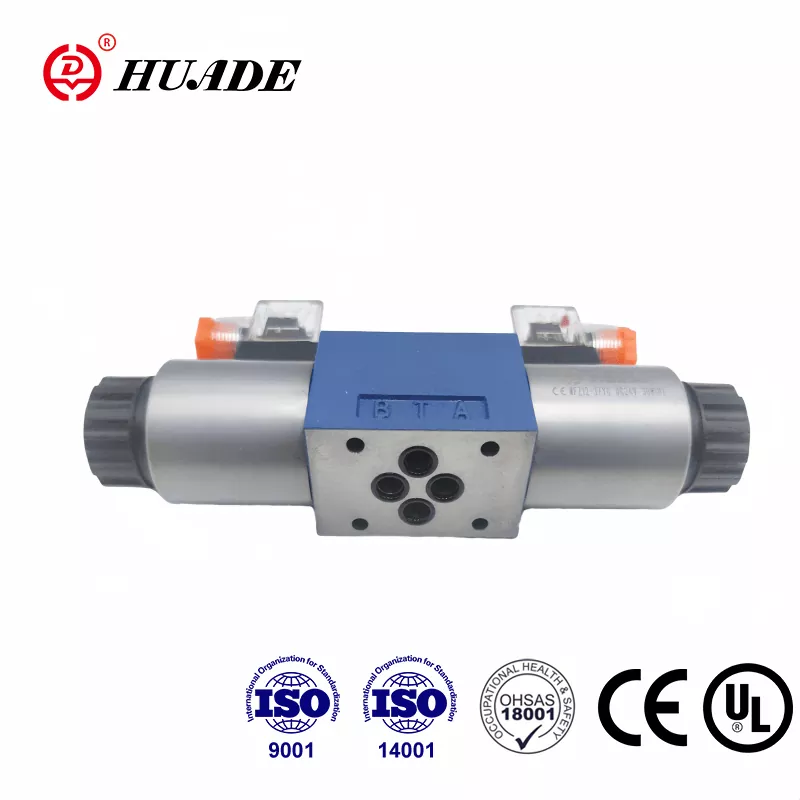

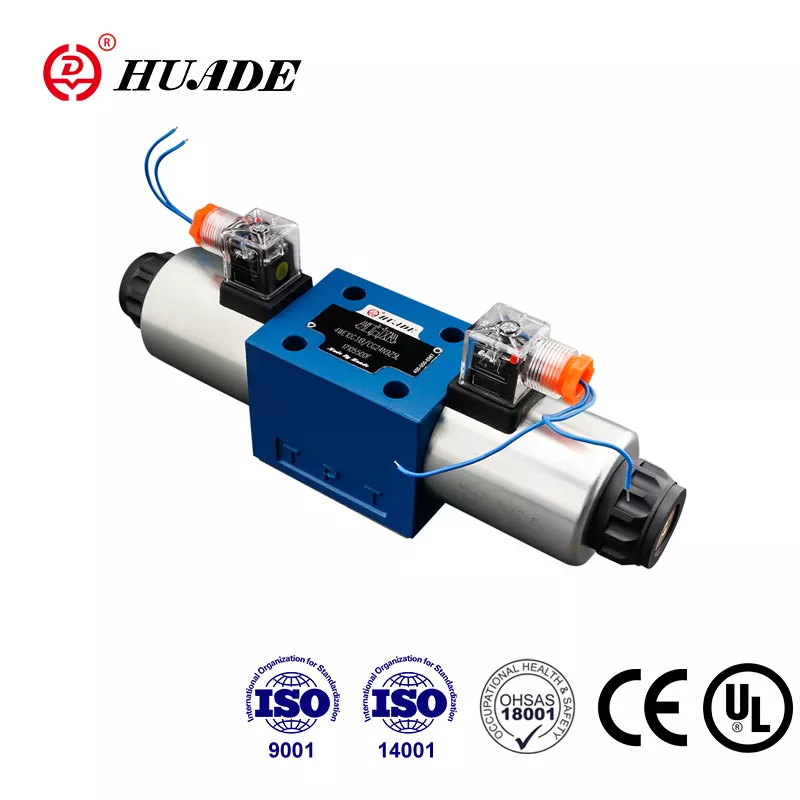

Khi làm việc với hệ thống thủy lực, bạn cần các bộ phận có thể hoạt động được—ngày này qua ngày khác, hết ca này đến ca khác. cácVan điều khiển hướng 4WE10đã tạo được danh tiếng trong các nhà máy trên toàn thế giới vì chính lý do đó. Van điều khiển hướng này không phải là công nghệ tiên tiến nhất hiện nay, nhưng 4WE10 xử lý công việc thiết yếu là kiểm soát dòng chất lỏng thủy lực với tính nhất quán vượt trội.
cácvan 4WE10hoạt động theo nguyên tắc đơn giản. Một cuộn dây điện từ đẩy một ống cuộn bên trong thân van, giúp mở và đóng các đường dẫn dầu thủy lực. Khi bạn cấp điện cho cuộn dây, ống chỉ sẽ di chuyển. Khi bạn cắt điện, lò xo sẽ đưa nó về vị trí ban đầu. Thiết kế của 4WE10 hoạt động trực tiếp, nghĩa là không có giai đoạn thử nghiệm hoặc cơ chế phức tạp giữa tín hiệu điện và chuyển động cơ học.
Tìm hiểu tiêu chuẩn NG10 của 4WE10
cácVan điều khiển hướng 4WE10tuân theo tiêu chuẩn lắp đặt NG10, còn được gọi là CETOP 5 hoặc ISO 4401-05. Tiêu chuẩn hóa này quan trọng hơn bạn nghĩ đối với van điều khiển hướng. Điều đó có nghĩa là bạn có thể hoán đổi 4WE10 từ một nhà sản xuất bằng một van điều khiển hướng tương đương từ một nhà sản xuất khác mà không cần thiết kế lại tấm lắp hoặc thay thế hệ thống của bạn. Đối với các nhóm bảo trì và nhà thiết kế thiết bị, khả năng thay thế lẫn nhau này của 4WE10 giúp giảm bớt vấn đề đau đầu và chi phí.
cácvan 4WE10kết nối thông qua bốn cổng chính: P cho đầu vào áp suất, A và B cho hai cổng làm việc kết nối với bộ truyền động của bạn và T cho đường hồi lưu trở lại bể. Cấu hình bốn chiều này cho phép 4WE10 kiểm soát chuyển động hai chiều, đó là lý do tại sao bạn sẽ thấy các van điều khiển hướng này điều khiển các xi lanh cần kéo dài và rút lại.
Khả năng kỹ thuật của Van điều khiển hướng 4WE10
các4WE10xử lý áp suất lên tới 315-350 bar tùy thuộc vào kiểu máy cụ thể, tương đương với khoảng 4.569 PSI. Điều đó là đủ cho hầu hết các máy móc công nghiệp mà không cần phải làm việc ở khu vực có tải trọng cực lớn. Tốc độ dòng chảy danh nghĩa của 4WE10 nằm ở mức 120 lít mỗi phút, mặc dù van điều khiển hướng này có thể đẩy tới 160 lít mỗi phút khi cần thiết. Để tham khảo, 120 lít mỗi phút tương đương khoảng 31,7 gallon mỗi phút.
Những con số này xác định nơivan 4WE10phù hợp với hệ thống của bạn. Nếu bạn đang chạy dòng chảy cao hơn một cách nhất quán thông qua van điều khiển hướng, bạn sẽ bắt đầu thấy áp suất giảm xuống tạo ra nhiệt và lãng phí năng lượng. Mối quan hệ giữa lưu lượng và giảm áp suất trong 4WE10 không phải là tuyến tính—nó tuân theo định luật bình phương, nghĩa là việc tăng gấp đôi tốc độ dòng chảy sẽ làm tổn thất áp suất của bạn tăng gấp bốn lần. Ở mức danh nghĩa 120 lít mỗi phút, van điều khiển hướng 4WE10 của bạn sẽ hiển thị mức giảm áp suất khoảng 12 bar, biểu thị năng lượng biến thành nhiệt chứ không phải là công hữu ích.
Các loại ống chỉ 4WE10 và ứng dụng của chúng
cácvan 4WE10có các cấu hình ống cuộn khác nhau, được xác định bằng các chữ cái như D, E, G và H. Mỗi chữ cái xác định điều gì xảy ra với đường dẫn chất lỏng khi van điều khiển hướng nằm ở vị trí trung tâm của nó và việc chọn cấu hình 4WE10 phù hợp sẽ ảnh hưởng đến cách máy của bạn hoạt động.
cácỐng chỉ 4WE10 Hchặn tất cả các cổng ở vị trí trung tâm. Điều này tạo ra một khóa thủy lực giữ xi lanh của bạn ở đúng vị trí, ngay cả khi chịu tải. Bạn sẽ sử dụng cấu hình 4WE10 này khi độ chính xác của việc định vị là vấn đề quan trọng, chẳng hạn như giữ kẹp đóng trong khi thực hiện thao tác hàn. Nhược điểm là bất kỳ sự giãn nở nhiệt nào của dầu bị mắc kẹt đều có thể làm tăng áp suất trong van điều khiển hướng của bạn, vì vậy bạn cần tính đến điều đó trong thiết kế của mình.
các4WE10 G-spoolkết nối cổng áp suất trực tiếp với bể ở vị trí trung tâm. Cấu hình van điều khiển hướng này sẽ dỡ máy bơm của bạn ra, giảm áp suất hệ thống xuống gần như bằng 0 trong khi 4WE10 ở trạng thái không hoạt động. Điều này phổ biến trong các ứng dụng báo chí, nơi máy chờ giữa các chu kỳ. Máy bơm của bạn chạy nhưng không chống lại áp suất cao thông qua van 4WE10, giúp tiết kiệm năng lượng và giảm nhiệt.
các4WE10 E-spoolchặn cổng áp suất nhưng kết nối các cổng làm việc với bể. Điều này cho phép áp suất bị mắc kẹt thoát ra khỏi bộ truyền động của bạn đồng thời ngăn dòng chảy mới từ máy bơm qua van điều khiển hướng. Tính năng này rất hữu ích khi bạn cần xả áp suất dư trước khi chu kỳ tiếp theo bắt đầu trên hệ thống 4WE10 của bạn.
Các ứng dụng khác nhau cần các hành vi khác nhau và mã chữ cái được tiêu chuẩn hóa giúp bạn dễ dàng xác định chính xác van điều khiển hướng 4WE10 nào mà bạn cần mà không cần mô tả kỹ thuật dài dòng.
Lắp đặt Van điều khiển hướng 4WE10 của bạn
Gắn4WE10rất đơn giản, nhưng bạn cần chú ý đến một số chi tiết. Van điều khiển hướng có thể lắp theo bất kỳ hướng nào, tuy nhiên, bạn nên xem xét vị trí kết nối các kết nối điện trên 4WE10 của mình để dễ bảo trì. Các cuộn dây có thể tháo rời và có thể xoay 360 độ quanh trục của chúng, điều này giúp ích khi bạn xử lý các không gian chật hẹp khi lắp đặt 4WE10.
Một chi tiết thường bị bỏ qua vớivan 4WE10là áp suất đường hồi. Trong khi các cổng chính chịu được áp suất 350 bar thì cổng bình chứa trên van điều khiển hướng của bạn phải ở mức dưới 160 bar. Nếu bạn đang chạy nhiều thiết bị 4WE10 có chung đường hồi lưu, áp suất tăng vọt từ một van điều khiển hướng có thể ảnh hưởng đến các thiết bị khác. Áp suất ngược thậm chí có thể gây ra chuyển động ống cuộn không mong muốn trong 4WE10 của bạn. Việc sử dụng các van một chiều riêng lẻ trên mỗi đường hồi lưu 4WE10 hoặc đảm bảo kích thước đường ống phù hợp sẽ ngăn ngừa được vấn đề này.
cácVan điều khiển hướng 4WE10bao gồm các quy định về ghi đè thủ công, cho phép bạn vận hành nó bằng tay trong quá trình chạy thử hoặc khắc phục sự cố. Tính năng này trên 4WE10 có giới hạn áp suất ở cổng bình là 50 bar. Nó không được thiết kế như một chức năng an toàn hoặc để vận hành thường xuyên van điều khiển hướng của bạn mà chỉ nhằm mục đích hỗ trợ bảo trì.
Thông số kỹ thuật điện 4WE10
Hầu hếtVan điều khiển hướng 4WE10chạy trên 24V DC, mặc dù bạn sẽ tìm thấy các phiên bản 4WE10 cho 12V, 48V, 110V AC và 220V AC tùy thuộc vào tiêu chuẩn của cơ sở bạn. Cuộn dây 4WE10 kết nối thông qua đầu nối điện DIN EN 175301-803, đã trở thành một tiêu chuẩn công nghiệp cho van điều khiển hướng công nghiệp. Nhiều phiên bản 4WE10 có đèn chỉ báo LED sáng lên khi cuộn dây được cấp điện, giúp bạn xác nhận nhanh chóng bằng hình ảnh mà không cần đồng hồ vạn năng.
các4WE10thiết kế cuộn dây sử dụng cấu trúc chốt ướt, nghĩa là nó tiếp xúc trực tiếp với dầu thủy lực chảy qua van điều khiển hướng. Điểm tiếp xúc dầu này trong 4WE10 thực hiện một số chức năng hữu ích. Nó làm mát cuộn dây, ngăn chặn tình trạng quá tải nhiệt trong van điều khiển hướng của bạn. Nó làm giảm độ rung và tiếng ồn cơ học, giữ cho hoạt động của 4WE10 yên tĩnh. Và nó cung cấp chất bôi trơn giúp kéo dài tuổi thọ cuộn dây trên van điều khiển hướng của bạn. Nhược điểm là nếu cuộn dây trên 4WE10 của bạn bị hỏng, bạn cần xả hoặc cách ly phần đó của hệ thống trước khi thay thế, mặc dù thiết kế có thể tháo rời khiến quá trình này tương đối nhanh chóng đối với van điều khiển hướng.
Yêu cầu chất lỏng cho van 4WE10
cácVan điều khiển hướng 4WE10dự kiến dầu thủy lực gốc khoáng có độ nhớt khoảng 37 mm2/giây ở 55°C. 4WE10 chịu được phạm vi lưu lượng rộng từ 2,8 đến 380 mm²/s, nhưng hoạt động ở mức quá cao sẽ ảnh hưởng đến hiệu suất của van điều khiển hướng của bạn. Dầu rất mỏng làm tăng rò rỉ bên trong 4WE10, trong khi dầu dày làm chậm thời gian phản hồi và tăng độ sụt áp qua van điều khiển hướng.
Kiểm soát ô nhiễm có ý nghĩa quan trọng đối vớivan 4WE10mạng sống. Khuyến nghị cho van điều khiển hướng là độ sạch ISO 4406 từ 20/18/15 trở lên, với mức lọc ở mức 10-16 micron. Điều đó nghe có vẻ quá chính xác, nhưng độ hở giữa ống chỉ và lỗ khoan trong thước đo 4WE10 của bạn nằm trong khoảng 5-25 micron tùy thuộc vào thiết kế van điều khiển hướng. Các hạt trong phạm vi kích thước đó hoạt động giống như giấy nhám, mài mòn các bề mặt chính xác trong 4WE10 của bạn để bịt kín từng cổng với các cổng khác.
Các hạt cứng tạo ra các vết xước làm tăng sự rò rỉ theo thời gian trên bề mặt của bạn.Van điều khiển hướng 4WE10. Các chất ô nhiễm mềm và nước có thể thúc đẩy sự ăn mòn hoặc hình thành cặn bùn. Dù bằng cách nào, hiệu suất van 4WE10 của bạn sẽ giảm. Trong các hệ thống thực sự bẩn, bạn có thể thấy bị dính ở nơi ống 4WE10 không thể di chuyển trơn tru hoặc quay trở lại vị trí trung tâm trong van điều khiển hướng một cách chậm chạp.
4WE10 Giảm áp suất và hiệu suất hệ thống
Hiểu được sự sụt giảm áp suất giúp bạn thiết kế các hệ thống hiệu quả hơn vớivan 4WE10. Ở mức 60 lít mỗi phút, van điều khiển hướng của bạn giảm khoảng 3 bar. Với tốc độ 100 lít/phút, áp suất đó tăng lên 8 bar thông qua 4WE10. Ở mức tối đa 120 lít mỗi phút, bạn đang mất 12 bar qua van điều khiển hướng.
Mỗi thanh giảm áp suất ở tốc độ dòng chảy nhất định thể hiện năng lượng được chuyển thành nhiệt trong4WE10. Công thức rất đơn giản: tổn thất điện năng bằng tốc độ dòng chảy nhân với độ giảm áp suất. Với tốc độ 100 lít mỗi phút với 8 bar giảm qua van điều khiển hướng, đó là khoảng 1,3 kilowatt nhiệt. Hệ thống của bạn cần tản nhiệt do 4WE10 tạo ra thông qua bộ làm mát hoặc bằng cách chấp nhận nhiệt độ dầu cao hơn.
Đối với các hệ thống quan trọng về hiệu quả, việc duy trì tốc độ dòng chảy dưới 80 lít/phút quaVan điều khiển hướng 4WE10mang đến cho bạn sự cân bằng tốt hơn giữa kích thước van và khả năng sinh nhiệt. Nếu bạn cần lưu lượng cao hơn mức mà 4WE10 có thể xử lý hiệu quả, hãy xem xét tăng kích thước tiếp theo hoặc sử dụng song song nhiều van điều khiển hướng.
4WE10 Thời gian chuyển đổi và phản hồi
cácvan 4WE10thường chuyển đổi trong 70-120 mili giây, đủ nhanh cho hầu hết các ứng dụng công nghiệp nhưng không phải là tức thời. Tính năng giảm chấn bên trong van điều khiển hướng giúp quá trình chuyển đổi diễn ra suôn sẻ, ngăn ngừa sốc thủy lực có thể làm hỏng các bộ phận hoặc tạo ra tiếng ồn. Bạn sẽ tìm thấy các lỗ và khoang nhỏ được thiết kế trong ống 4WE10 để đo lưu lượng dầu trong sự kiện chuyển mạch.
Một sốVan điều khiển hướng 4WE10các mẫu bao gồm các vít điều chỉnh bên ngoài cho phép bạn điều chỉnh tốc độ chuyển đổi. Điều này trở nên hữu ích khi nhiều thiết bị 4WE10 dùng chung đường dây chung, cho phép bạn sắp xếp xen kẽ thời gian chuyển mạch của chúng để tránh sự thay đổi áp suất trong hệ thống van điều khiển hướng của bạn.
Các ứng dụng phổ biến của Van điều khiển hướng 4WE10
Bạn sẽ tìm thấy4WE10 vankhắp các cơ sở công nghiệp. Các ứng dụng máy công cụ sử dụng van điều khiển hướng 4WE10 để kẹp phôi, trong đó xi lanh cần giãn ra một cách mạnh mẽ và giữ vị trí trong khi quá trình cắt diễn ra. Máy ép phun sử dụng 4WE10 để điều khiển các chốt van điều tiết dòng nhựa. Dây chuyền lắp ráp tự động sử dụng các van điều khiển hướng này trong robot gắp và đặt để thực hiện các chuyển động định vị riêng biệt.
các4WE10vượt trội trong việc điều khiển rời rạc—di chuyển đến vị trí A, dừng lại, di chuyển đến vị trí B, dừng lại. Van điều khiển hướng này không xử lý tốt việc điều khiển tỷ lệ vì nó mở hoặc đóng mà không có gì ở giữa. Nếu bạn cần điều khiển tốc độ thay đổi hoặc điều chỉnh lưu lượng chính xác ngoài những gì 4WE10 cung cấp, thay vào đó, bạn nên sử dụng van điều khiển hướng tỷ lệ trong dòng 4WRPE.
Bảo trì van 4WE10 của bạn
các4WE10thiết kế cuộn dây có thể tháo rời giúp đơn giản hóa việc bảo trì cho van điều khiển hướng này. Khi cuộn dây trên 4WE10 của bạn bị hỏng, bạn có thể thay thế nó mà không cần mở hệ thống thủy lực. Ngắt kết nối phích cắm điện, tháo đai ốc giữ, rút cuộn dây cũ ra và lắp cuộn dây mới vào van điều khiển hướng của bạn. Cuộn dây 4WE10 có thể xoay trong quá trình lắp đặt nên bạn có thể định vị đầu nối điện ở bất cứ đâu thuận tiện nhất.
Độ mòn ống chỉ bên trongVan điều khiển hướng 4WE10cuối cùng gây ra sự rò rỉ gia tăng và phản ứng chậm chạp. Bạn có thể nhận thấy xi lanh trôi chậm khi cần giữ vị trí hoặc thời gian chuyển đổi tăng lên trên 4WE10 của bạn. Tại thời điểm đó, bạn đang xem xét việc xây dựng lại van điều khiển hướng bằng các vòng đệm mới và có thể là một ống cuộn mới hoặc thay thế hoàn toàn 4WE10 của bạn. Tính toán kinh tế phụ thuộc vào chi phí lao động của bạn so với giá van.
Sự bám dính liên quan đến ô nhiễm trong4WE10hiển thị dưới dạng hoạt động không liên tục hoặc không thể chuyển số hoàn toàn. Đôi khi, bạn có thể khôi phục chức năng trong van điều khiển hướng bằng cách xả hệ thống và thay thế bộ lọc, nhưng nếu xảy ra hiện tượng ghi điểm trên ống hoặc lỗ khoan 4WE10, bạn cần các bộ phận thay thế cho van điều khiển hướng.
Tìm nguồn cung ứng Van điều khiển hướng 4WE10 của bạn
Bosch Rexroth là nguồn gốc của4WE10thiết kế và cung cấp nhiều loại van điều khiển hướng nhất với 53 cấu hình ống cuộn khác nhau. Van 4WE10 của họ đóng vai trò là tiêu chuẩn tham khảo cho các van điều khiển hướng. Hydac, Parker, Eaton Vickers và Argo Hytos đều sản xuất các phiên bản 4WE10 tương thích gắn trên cùng một giao diện. Các nhà sản xuất Trung Quốc như CML và Huade sản xuất các giải pháp thay thế 4WE10 có chi phí cạnh tranh nhằm duy trì tiêu chuẩn lắp đặt cho van điều khiển hướng.
Định giá choVan điều khiển hướng 4WE10dao động từ khoảng $18 đến $38 mỗi đơn vị tùy thuộc vào số lượng, thông số kỹ thuật và nhà cung cấp. Số lượng đặt hàng tối thiểu cho các đơn vị 4WE10 thay đổi từ đơn lẻ đến 50 đơn vị trở lên, với đơn hàng lớn hơn sẽ mang lại đơn giá thấp hơn. Thời gian thực hiện thường kéo dài 10-15 ngày đối với cấu hình 4WE10 tiêu chuẩn.
Việc tiêu chuẩn hóa có nghĩa là bạn có thể tìm nguồnVan điều khiển hướng 4WE10từ nhiều nhà cung cấp và duy trì khả năng thay thế lẫn nhau. Đối với các ứng dụng quan trọng, bạn có thể dự trữ van 4WE10 từ hai nhà sản xuất khác nhau để đảm bảo bạn không bao giờ phụ thuộc vào một chuỗi cung ứng duy nhất cho van điều khiển hướng của mình.
Những hạn chế của 4WE10 và thời điểm cần xem xét các giải pháp thay thế
cácVan điều khiển hướng 4WE10xử lý tốt vai trò được thiết kế của nó nhưng có những hạn chế rõ ràng. Bản chất nhị phân của bộ điều khiển 4WE10 có nghĩa là van điều khiển hướng này không phù hợp với các ứng dụng cần tốc độ thay đổi hoặc khởi động mềm. Áp suất giảm ở lưu lượng cao làm cho 4WE10 hoạt động kém hiệu quả khi vận hành ở lưu lượng cao liên tục. Rò rỉ bên trong vốn có trong thiết kế ống chỉ 4WE10 có nghĩa là van điều khiển hướng này sẽ không giữ áp suất vô thời hạn trong cấu hình trung tâm kín.
Nếu bạn cần kiểm soát tỷ lệ vượt quá những gì4WE10cung cấp, hãy xem các van điều khiển hướng có thiết bị điện tử tích hợp và các cuộn dây điện từ tỷ lệ. Nếu bạn cần độ rò rỉ rất thấp, hãy xem xét van kiểu poppet thay vì 4WE10. Nếu bạn đang làm việc với lưu lượng trên 120 lít/phút, kích thước tăng tiếp theo (NG16 hoặc NG25) sẽ hợp lý hơn van điều khiển hướng 4WE10.
các4WE10công nghệ đã hoàn thiện, điều đó có nghĩa là bạn sẽ không thấy những cải tiến đáng kể về hiệu suất cơ bản của 4WE10. Sự đổi mới trong thủy lực đã hướng tới các van điều khiển hướng thông minh và tỷ lệ với chẩn đoán tích hợp. 4WE10 vẫn phù hợp với các ứng dụng có khả năng phù hợp với yêu cầu và khi công nghệ van điều khiển hướng được tiêu chuẩn hóa đã được chứng minh vượt trội hơn lợi ích của các phương pháp tiếp cận mới hơn.
Chọn cấu hình 4WE10 phù hợp
Chọn mộtVan điều khiển hướng 4WE10yêu cầu kết hợp các thông số hệ thống của bạn với khả năng của van. Tính toán tốc độ dòng chảy yêu cầu của bạn và đảm bảo nó duy trì ở mức dưới 80-100 lít mỗi phút để đạt hiệu quả với 4WE10. Xác minh rằng áp suất của bạn vẫn nằm trong giới hạn 315-350 bar với mức an toàn phù hợp cho van điều khiển hướng của bạn. Chọn loại bộ đệm 4WE10 cung cấp hành vi định tâm mà ứng dụng của bạn cần.
Xem xét nguồn điện có sẵn tại địa điểm lắp đặt của bạn và chỉ định nguồn điện thích hợp4WE10điện áp cuộn dây cho van điều khiển hướng của bạn. Hãy suy nghĩ về quyền truy cập bảo trì—ai đó có thể tiếp cận đầu nối điện và cuộn dây trên 4WE10 của bạn khi cần bảo trì không? Lập kế hoạch cho hệ thống ống nước đường hồi lưu của bạn để tránh các vấn đề về áp suất ngược với van điều khiển hướng.
các4WE10độ tin cậy đến từ thiết kế cơ học đơn giản và quy trình sản xuất hoàn thiện đằng sau van điều khiển hướng này. Khi được áp dụng đúng cách trong phạm vi hoạt động và được bảo trì theo các thông lệ hệ thống thủy lực cơ bản, 4WE10 mang lại khả năng phục vụ ổn định trong nhiều năm. Độ tin cậy đó, kết hợp với tính sẵn có trên toàn cầu và giá cả cạnh tranh, giải thích tại sao van điều khiển hướng 4WE10 vẫn là lựa chọn tiêu chuẩn cho điều khiển thủy lực công nghiệp mặc dù là một trong những công nghệ van cũ vẫn đang được sản xuất.
Đối với các hệ thống thực sự chỉ cần điều khiển vị trí rời rạc ở tốc độ dòng chảy vừa phải,Van điều khiển hướng 4WE10đại diện cho một giải pháp thực tế, được hiểu rõ. Nó sẽ không mang lại cho bạn sự tinh tế của các công nghệ mới hơn, nhưng 4WE10 sẽ xuất hiện ở nơi làm việc hàng ngày và thực hiện công việc của nó mà không cần kịch tính.
