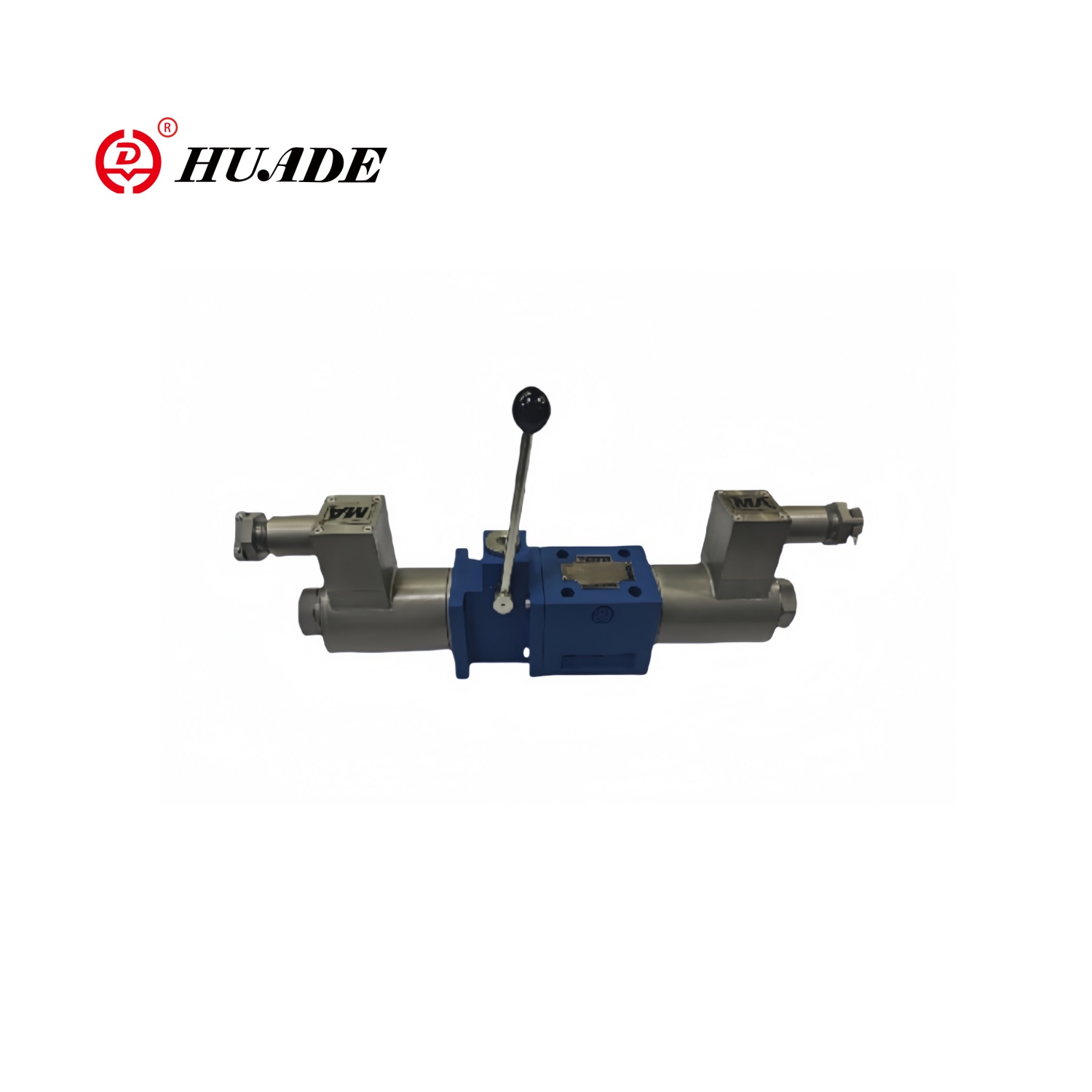

Van điện từ chống nổ với tay cầm 4WEM10

Van điện từ chống nổ với tay cầm khẩn cấp 4WEM10 là một van công nghiệp được thiết kế đặc biệt cho môi trường dễ cháy và nổ. Điện áp phổ biến của van điện từ 4WEM10 là 24VDC hoặc 220VAC, và cuộn dây chống nổ phải phù hợp với nguồn điện tại chỗ. Khi điều khiển tự động bị hỏng, tay cầm khẩn cấp có thể nhanh chóng cắt hoặc mở van để tránh rò rỉ hoặc nổ.

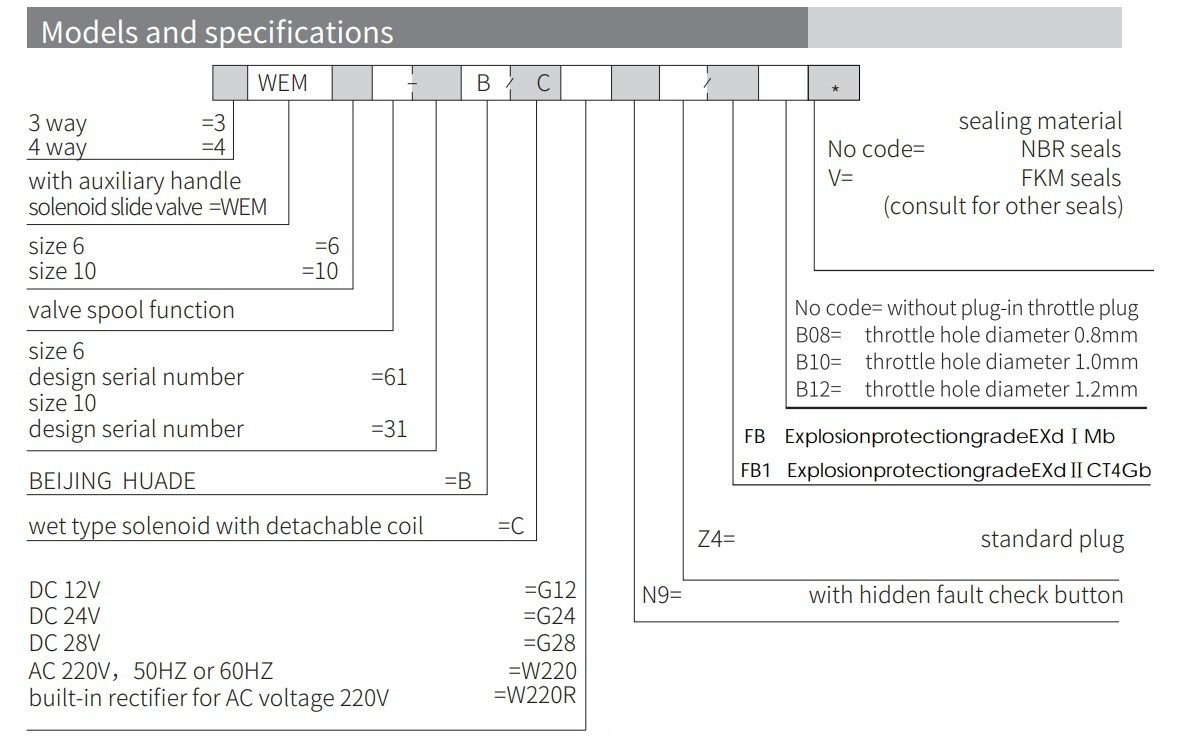

Thông số sản phẩm của van điện từ chứng minh chất nổ với tay cầm 4WEM10

Tính năng sản phẩm và ứng dụng van điện từ chống nổ với tay cầm 4WEM10

Đặc trưng:

▶ Kích thước 6 đến 10

▶ Áp suất làm việc tối đa 350 Bar

▶ Tốc độ dòng làm việc tối đa 120 L/phút

▶ Mở, đóng và hướng của dòng chảy được điều khiển bởi điện từ và hướng dẫn sử dụng

▶ điện từ pin ướt với cuộn có thể tháo rời

▶ Điện từ có thể quay 90 °

▶ Gắn tấm phụ

Ứng dụng:

Van định hướng điện từ với tay cầm khẩn cấp 4WEM10 được sử dụng rộng rãi trong các hệ thống đường ống của các nhà máy lọc dầu và nhà máy hóa học, trạm phân phối khí, xuất khẩu và xuất khẩu của bể chứa LNG, hệ thống khai thác khí đốt than và đường ống thông gió ngầm.

Phần và biểu tượng của van điện từ chứng minh chất nổ với tay cầm 4WEM10

Van định hướng loại WEMM là một van đệm định hướng được vận hành bởi điện từ và tay cầm vận hành. Nó kiểm soát sự mở, đóng và hướng dòng chảy của dòng chất lỏng.

Van điện từ chống nổ có tay cầm 4WEM10 chủ yếu bao gồm thân van (1), một hoặc hai solenoids (2), ống van (3), lò xo đặt lại (4) và thiết bị điều khiển thủ công.

Hoạt động điện từ:

Khi không có năng lượng, ống van (3) nằm ở vị trí trung tính hoặc ban đầu dưới tác động của lò xo trở lại. Khi lực của điện từ (2) hoạt động trên ống van (3), nó được đẩy từ vị trí còn lại sang vị trí thiết bị đầu cuối. Theo cách này, dầu áp suất được tiến hành từ P đến A và B đến T, hoặc từ P đến B và từ A đến T. Sau khi điện từ (2) được cung cấp, lò xo trở lại (4) trả lại ống van (3) về vị trí ban đầu của nó.

Hoạt động xử lý phụ trợ:

Khi điện từ không được cung cấp năng lượng, ống van (3) có thể được di chuyển bằng cách vận hành tay cầm phụ. Xoay tay cầm phụ (5) sang phải, để lực điều hành đi qua trục quay (6). Lõi van bóng (7) và tay áo hướng dẫn (8) hoạt động trên ống van (3), khiến nó di chuyển sang trái. Khi tay cầm phụ (5). Khi trở về vị trí bằng không, bộ đệm van (3) trở về vị trí ban đầu dưới hành động của lò xo trở lại (9).

Kết cấu Van điện từ chống nổ với tay cầm 4WEM10

Biểu tượng của Van điện từ chống nổ với tay cầm 4WEM10
