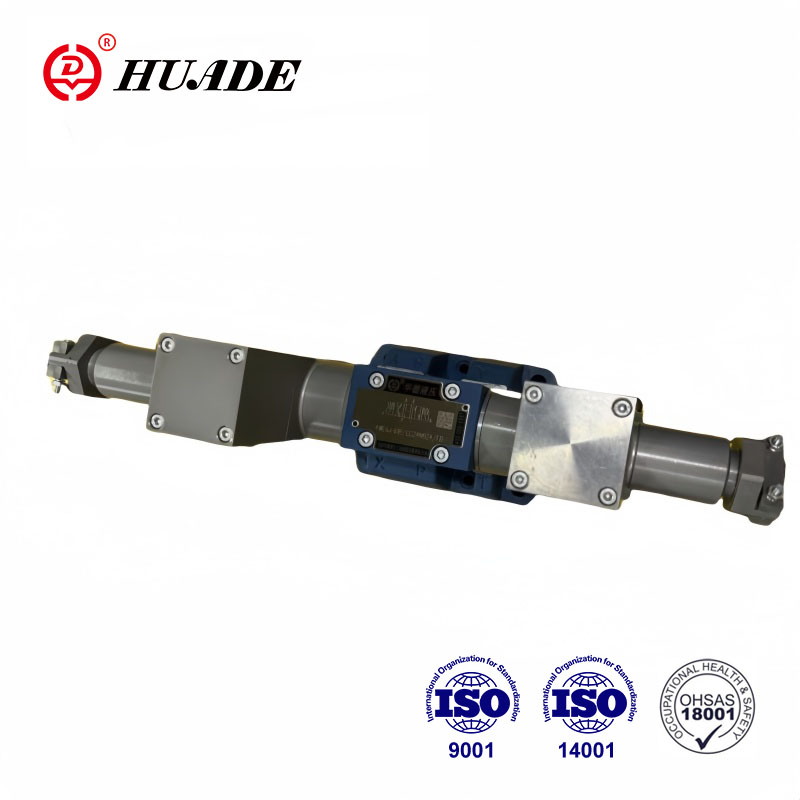

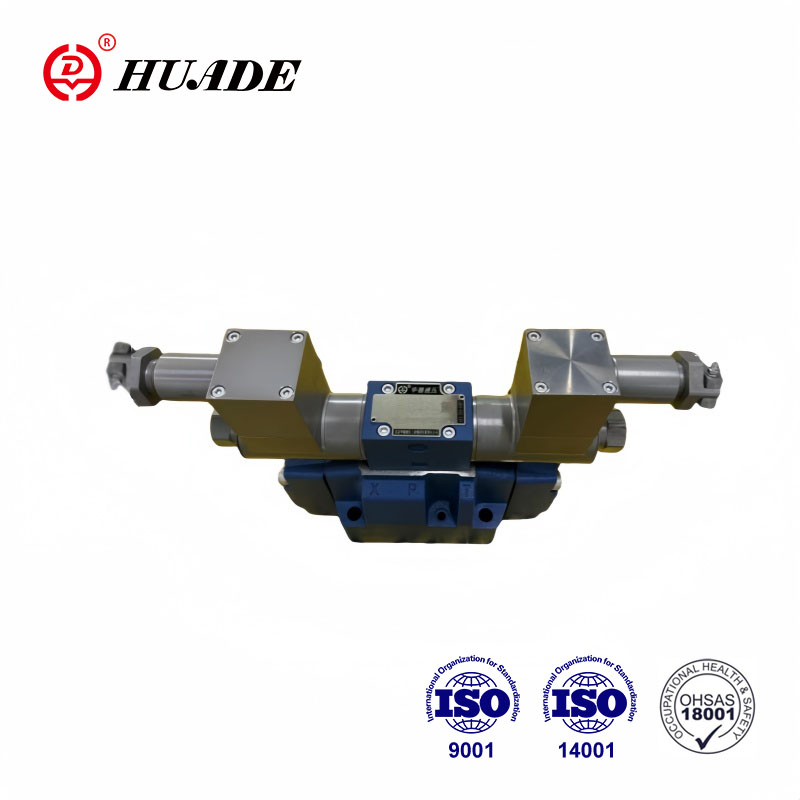

Van thủy lực chống cháy nổ của Huade áp dụng công nghệ thiết kế và sản xuất đặc biệt, sử dụng vật liệu chất lượng cao chống ăn mòn. Van chống cháy nổ dòng WE10 được sử dụng rộng rãi ở những nơi có nguy cơ cháy nổ như công nghiệp khai thác mỏ, than đá và hóa chất. Huade là một thương hiệu quốc gia đáng tin cậy ở Trung Quốc. Nhà máy có công nghệ sản xuất và thiết bị kiểm tra tiên tiến và rất chú trọng đến chất lượng sản phẩm.
| Dữ liệu kỹ thuật | ||
| Vị trí cố định | Không bắt buộc | |
| Phạm vi nhiệt độ môi trường (°C) | -30 đến +50 (con dấu NBR) | |
| -20 đến +50 (con dấu FKM) | ||
| Cân nặng | Điện từ đơn (kg) | 5.9 |
| Solenoid đôi (kg) | 8.9 | |
| Áp suất vận hành tối đa | Cổng P, A, B (thanh) | 350 |
| Cổng T (thanh) | 210 | |
| khi áp suất vận hành vượt quá giá trị cho phép, ký hiệu ống chỉ A và B phải làm cổng T để xả nước | ||
| Tối đa. tốc độ dòng chảy (L/phút) | 120 | |
| Mặt cắt dòng chảy (chuyển đổi vị trí trung tính) | Phiên bản V (mm2) | 11(A/B →T);10.3(P →A/B) |
| Phiên bản W (mm2) | 2,5(A/B→T) | |
| Phiên bản Q (mm2) | 5,5(A/B →T) | |
| Dịch | Dầu khoáng thích hợp cho phốt NBR và FKM | |
| Este photphat cho con dấu FKM | ||
| Phạm vi nhiệt độ chất lỏng (oC) | -30 đến +80 (con dấu NBR) | |
| -20 đến +80 (con dấu FKM) | ||
| Phạm vi độ nhớt mm2/S | 2,8 đến 500 | |
| Mức độ ô nhiễm | Mức độ ô nhiễm chất lỏng tối đa cho phép: Loại 9. NAS 1638 hoặc 20/18/15, ISO4406 | |
| Dữ liệu điện | ||
| Loại điện áp | DC | |
| Điện áp khả dụng (V) | 12, 24, 36, 110 | |
| Dung sai điện áp (điện áp danh định) % | -15 đến +10 | |
| Công suất tiêu thụ (W) | 35 | |
| Chu kỳ nhiệm vụ | liên tục | |
| Chuyển đổi thời gian theo tiêu chuẩn ISO 6403 | BẬT (ms) | 45 đến 60 |
| TẮT (ms) | 20 đến 30 | |
| Tần số chuyển đổi (lần/h) | Đến 15000 | |
| Cấp bảo vệ theo DIN 40050 | IP65 | |
| Tối đa. nhiệt độ cuộn dây (oC) | +150 | |
Đặc trưng:
►Van trượt hướng vận hành điện từ chống cháy nổ loại vận hành trực tiếp được sử dụng làm tiêu chuẩn
►DIN24 340 Loại A trên bề mặt lắp đặt ISO 4401
►Solenoid bảo vệ chống cháy nổ DC loại ướt
►Solenoid bảo vệ chống cháy nổ có thể xoay 90°
►Không cần mở buồng kín áp suất khi thay cuộn dây
Ứng dụng:
Van chống cháy nổ loại WE là van định hướng của điện từ chống cháy nổ được sử dụng để điều khiển hướng khởi động, dừng và dòng chảy của chất lỏng dầu.
Các van điều khiển hướng bao gồm vỏ (1), một hoặc hai cuộn dây điện từ (2), ống điều khiển (3) và một hoặc hai lò xo hồi vị (4). Trong điều kiện không có điện, ống điều khiển (3) được giữ ở vị trí trung tính hoặc vị trí ban đầu bằng lò xo hồi vị (4) (ngoại trừ các cuộn xung). Ống điều khiển (3) được kích hoạt thông qua các cuộn dây điện từ có chốt ướt (2).
Để đảm bảo vận hành thỏa đáng, cần phải cẩn thận để đảm bảo rằng buồng áp suất điện từ được đổ đầy dầu.
Ống điều khiển (3) được di chuyển đến vị trí mong muốn bằng điện từ (2) và thanh đẩy (5), và
điều này mang lại dòng chảy tự do từ P đến A và B đến T hoặc P đến B và A đến T.
Khi tắt điện từ bảo vệ chống cháy nổ (2), phần tử van điều khiển (3) được đẩy
về vị trí ban đầu bằng lò xo đặt lại (4).
Cấu Tạo Van Điện Từ Chống Cháy Nổ WE10
Biểu tượng
