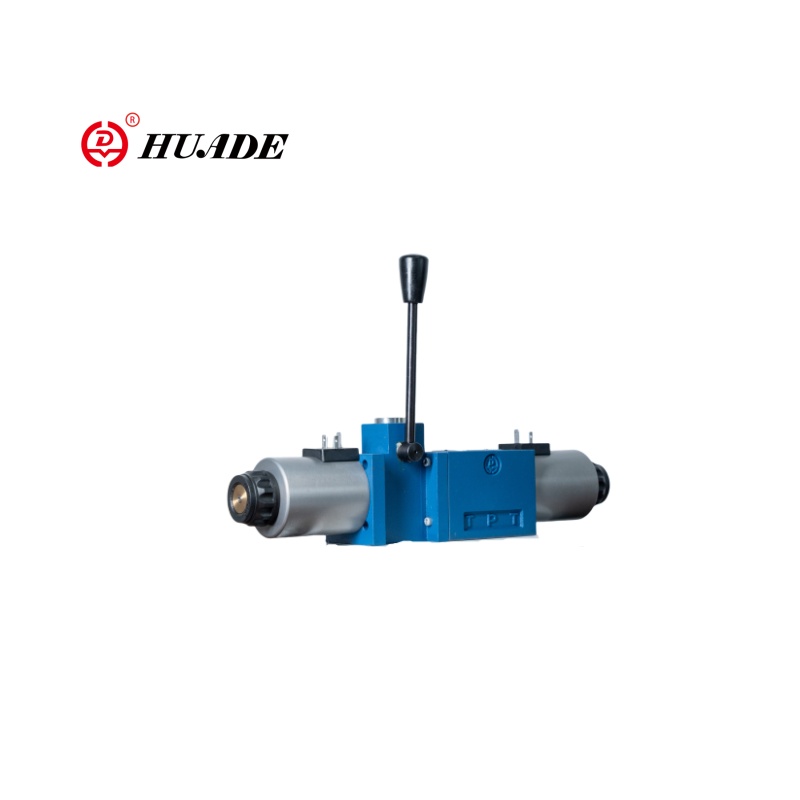

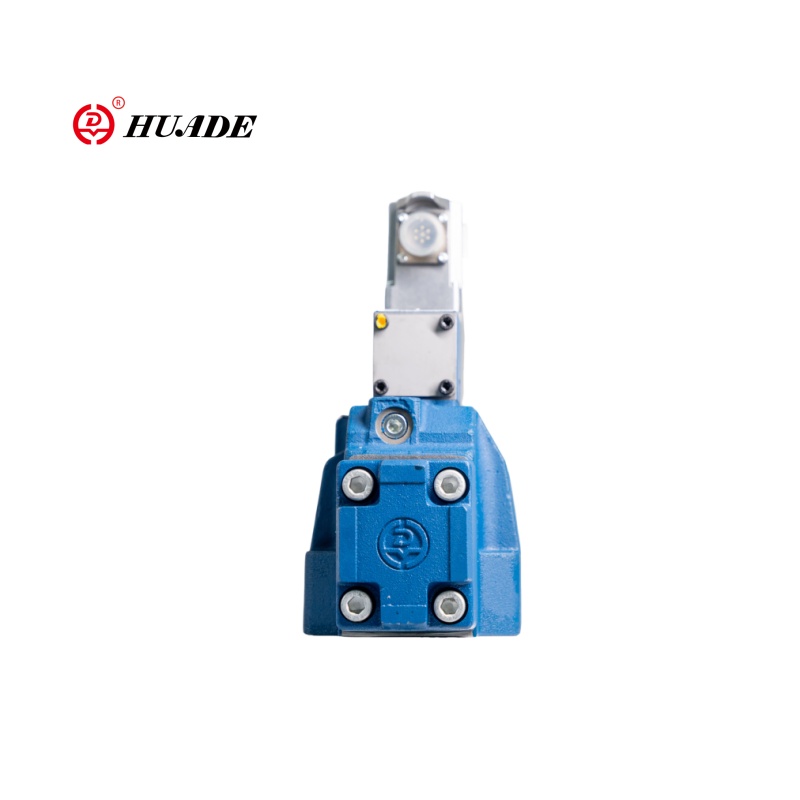

Van điện từ chống nổ với tay cầm 4WEM6

Van điện từ chống nổ với tay cầm 4WEM6 là van điều khiển định hướng chức năng kép với cả điều khiển điện từ và hoạt động khẩn cấp thủ công. Van điện từ chống nổ 4WEM6 được sử dụng rộng rãi trong các hệ thống thủy lực và khí nén công nghiệp yêu cầu kiểm soát định hướng đáng tin cậy và xử lý lỗi khẩn cấp.

Van điện từ chống nổ 4WEM6 với tay cầm chấp nhận thân van bằng thép không gỉ hoặc đồng, có khả năng chống ăn mòn và kháng áp suất cao. Khi được sử dụng, trong trường hợp lỗi điện, lỗi cuộn dây hoặc lỗi hệ thống tự động, van có thể được vận hành trực tiếp bởi tay cầm để đảm bảo an toàn hệ thống.

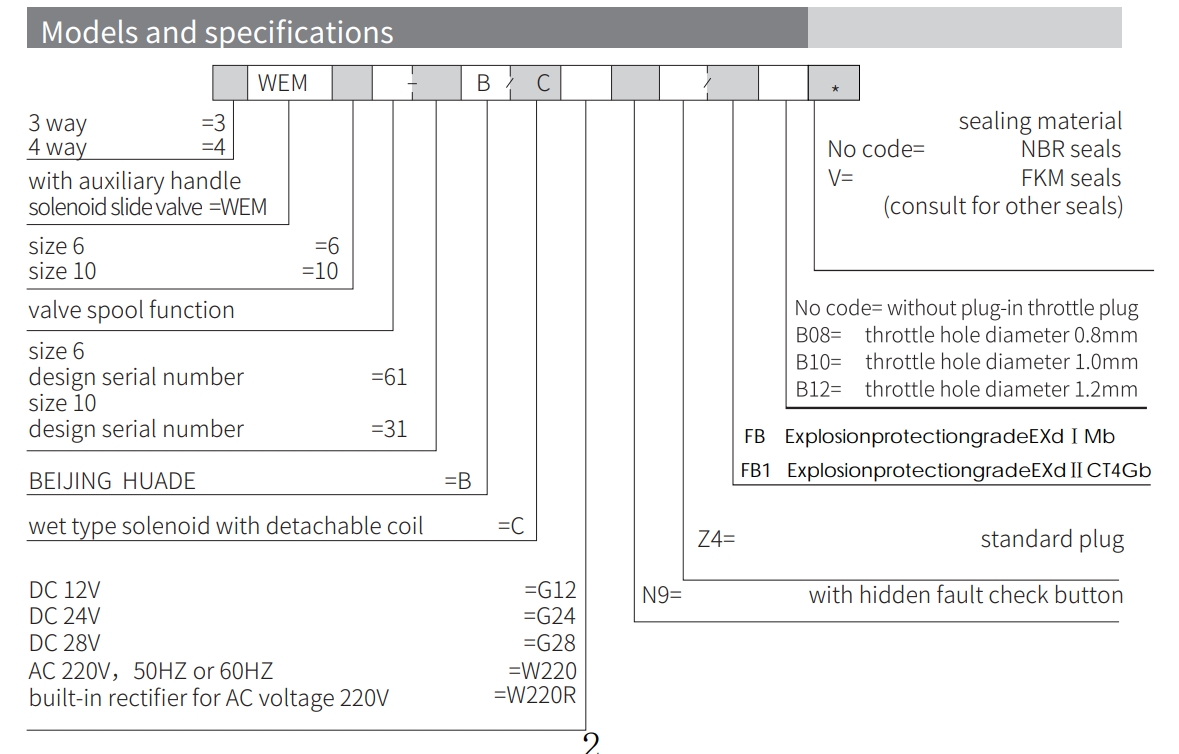

Thông số sản phẩm của van điện từ chứng khoán chống nổ với tay cầm 4WEM6

Tính năng sản phẩm và ứng dụng van điện từ chống nổ với tay cầm 4WEM6

Đặc trưng:

▶ Mở, đóng và hướng của dòng chảy được điều khiển bởi điện từ và hướng dẫn sử dụng

▶ điện từ pin ướt với cuộn có thể tháo rời

▶ Điện từ có thể quay 90 °

▶ Gắn tấm phụ

Ứng dụng:

Van điện từ chống nổ 4WEM6 có tay cầm được sử dụng rộng rãi trong hóa dầu, khí đốt tự nhiên và khí nhiên liệu, dược phẩm và lớp phủ, môi trường khai thác và bụi, các ngành công nghiệp quân sự và hàng không vũ trụ.

Phần và biểu tượng của van điện từ chứng minh chất nổ với tay cầm 4WEM6

Van định hướng loại WEMM là một van đệm định hướng được vận hành bởi điện từ và tay cầm vận hành. Nó kiểm soát sự mở, đóng và hướng dòng chảy của dòng chất lỏng.

Nó chủ yếu bao gồm thân van (1), một hoặc hai solenoids (2), một ống van (3), lò xo đặt lại (4) và thiết bị điều khiển thủ công.

Solenoid operation:

Khi không có năng lượng, ống van (3) nằm ở vị trí trung tính hoặc ban đầu dưới tác động của lò xo trở lại. Khi lực của điện từ (2) hoạt động trên ống van (3), nó được đẩy từ vị trí còn lại sang vị trí thiết bị đầu cuối. Theo cách này, dầu áp suất được tiến hành từ P đến A và B đến T, hoặc từ P đến B và từ A đến T. Sau khi điện từ (2) được cung cấp, lò xo trở lại (4) trả lại ống van (3) về vị trí ban đầu của nó.

Hoạt động xử lý phụ trợ:

Khi điện từ không được cung cấp năng lượng, ống van (3) có thể được di chuyển bằng cách vận hành tay cầm phụ. Xoay tay cầm phụ (5) sang phải, để lực điều hành đi qua trục quay (6). Lõi van bóng (7) và tay áo hướng dẫn (8) hoạt động trên ống van (3), khiến nó di chuyển sang trái. Khi tay cầm phụ (5). Khi trở về vị trí bằng không, bộ đệm van (3) trở về vị trí ban đầu dưới hành động của lò xo trở lại (9).

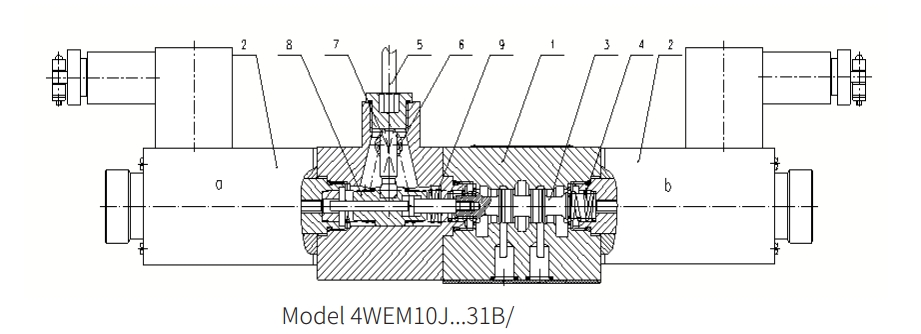

Kết cấu Van điện từ chống nổ với tay cầm 4WEM6

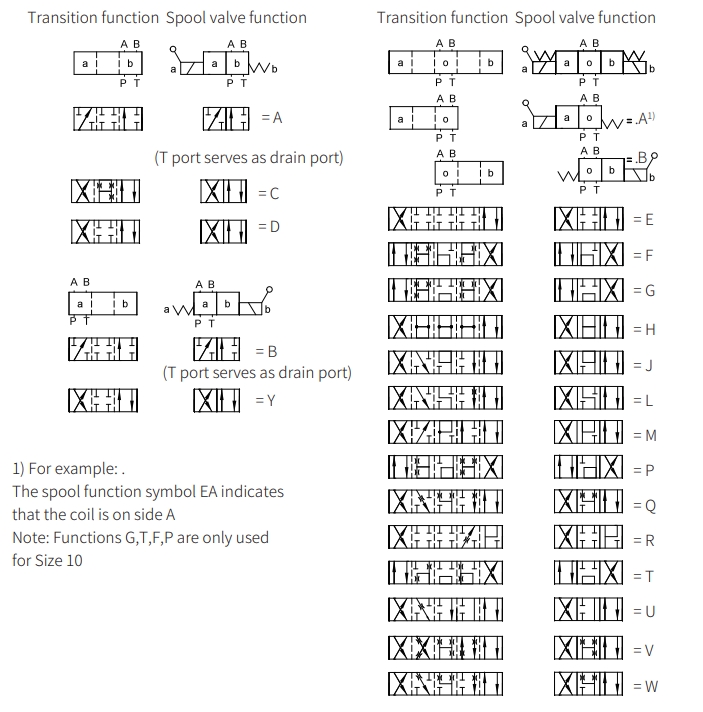

Biểu tượng của Van điện từ chống nổ với tay cầm 4WEM6
